Fonctionnement d'un régulateur de pression de gaz propane à deux étages avec manomètre

{{{sourceTextContent.subTitle}}}

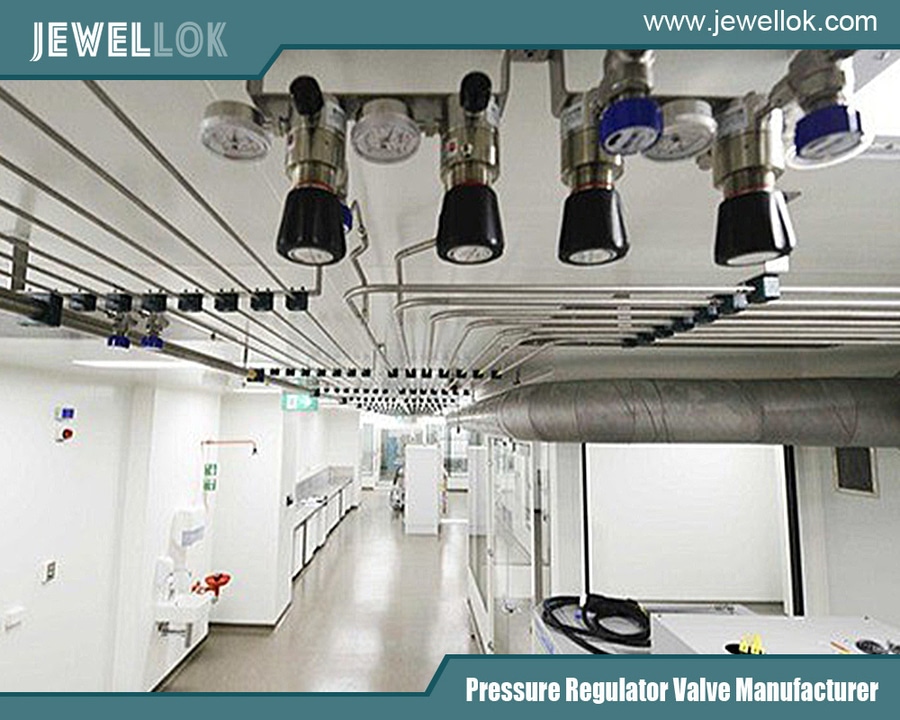

Fonctionnement d'un régulateur de pression de gaz propane à deux étages avec manomètre

{{{sourceTextContent.description}}}

Le gaz propane, également appelé gaz de pétrole liquéfié (GPL), est une source d'énergie polyvalente et efficace, largement utilisée pour le chauffage des habitations, l'alimentation d'appareils électroménagers, la cuisine et même pour alimenter des véhicules dans les zones rurales ou hors réseau. Stocké dans des réservoirs sous pression, le propane se présente sous forme liquide à haute pression, mais se vaporise en gaz lorsqu’il est libéré pour être utilisé. Cependant, la pression à l’intérieur d’un réservoir de propane classique peut varier entre 100 et 250 livres par pouce carré (PSI), ce qui est bien trop élevé pour permettre un fonctionnement sûr et efficace des appareils ménagers, qui nécessitent généralement une pression bien plus faible, d’environ 11 pouces de colonne d’eau (in. w.c.), ce qui équivaut à environ 0,4 PSI. C’est là qu’intervient le régulateur de pression de gaz propane : un dispositif de sécurité essentiel qui réduit et stabilise la pression du gaz afin de garantir un débit constant et de prévenir les risques tels que les fuites, les explosions ou une combustion inefficace.

Parmi les différents types de régulateurs, le régulateur de pression de gaz propane à deux étages avec manomètre se distingue par sa fiabilité, en particulier dans les systèmes où une pression constante est essentielle sur de longues distances ou dans des conditions environnementales variables. Contrairement aux régulateurs à un seul étage, qui effectuent la réduction de pression en une seule étape, les modèles à deux étages divisent le processus en deux phases, offrant ainsi une plus grande stabilité et une meilleure efficacité. Le terme « à manomètre » fait référence à la présence d’un ou plusieurs manomètres, qui permettent aux utilisateurs de surveiller visuellement les pressions d’entrée, intermédiaires ou de sortie, facilitant ainsi la maintenance et le dépannage.

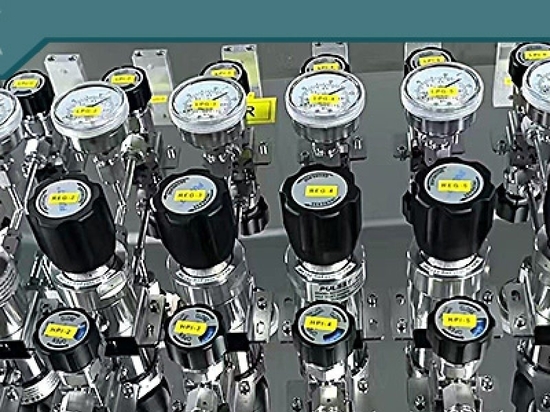

Fabricants de vannes pour gaz de haute pureté en Chine
Fabricants de vannes pour gaz de haute pureté en Chine

Dans cet article complet, nous allons nous pencher sur les subtilités du fonctionnement d’un régulateur de pression de gaz propane à deux étages avec manomètre. Nous explorerons ses composants, son mécanisme de fonctionnement étape par étape, les avantages qu’il offre par rapport à des conceptions plus simples, ainsi que les considérations pratiques relatives à l’installation et à la sécurité. En comprenant ce dispositif, les utilisateurs peuvent apprécier son rôle dans les systèmes au propane modernes et s’assurer que leurs installations fonctionnent de manière sûre et optimale. Cette explication s’appuie sur des principes établis de la technologie de régulation du gaz, en mettant l’accent sur l’équilibre des forces mécaniques qui rend possible le contrôle de la pression.

Les systèmes au propane sont omniprésents dans les applications résidentielles, commerciales et industrielles. Par exemple, dans une installation domestique type, une grande citerne de propane située à l’extérieur de la maison alimente en gaz les chaudières, les chauffe-eau, les cuisinières et les générateurs. Sans régulation adéquate, la pression élevée dans la citerne pourrait endommager les appareils ou provoquer une surpression dangereuse. Les régulateurs jouent le rôle de « gardiens » : ils utilisent un mécanisme simple mais ingénieux, comprenant des ressorts, des membranes et des vannes, pour moduler le débit. La conception à deux étages, en particulier, permet de relever des défis tels que la chute de pression (baisse de la pression de distribution en cas de forte demande) et l’effet de la pression d’alimentation (variations à mesure que la citerne se vide), ce qui la rend idéale pour les systèmes plus importants ou plus exigeants.

Au fur et à mesure de notre présentation, gardez à l’esprit que, bien que le propane soit un combustible propre et efficace, sa manipulation nécessite le respect de normes de sécurité telles que celles décrites dans la norme NFPA 58 (le Code du gaz de pétrole liquéfié). Consultez toujours des professionnels certifiés pour toute installation ou réparation.

Les principes de base de la pression du gaz propane

Pour comprendre le fonctionnement d’un régulateur, il est essentiel de connaître le comportement du propane sous pression. Le propane est stocké sous forme liquide dans des réservoirs à des pressions qui varient en fonction de la température : les températures élevées augmentent la pression de vapeur, pouvant atteindre 200 PSI ou plus dans les climats chauds, tandis que les températures plus froides la réduisent. Lorsque la vanne du réservoir est ouverte, le propane liquide s’évapore, puis est acheminé par des canalisations vers les appareils.

La pression dans les installations de gaz est mesurée en PSI pour les hautes pressions et en pouces d’eau (in. w.c.) pour les basses pressions, 1 PSI équivalant à environ 27,7 pouces d’eau. Les appareils tels que les cuisinières à gaz ou les appareils de chauffage sont conçus pour fonctionner à basse pression afin d’assurer un contrôle régulier de la flamme et d’éviter les reflux ou les fuites. Si du gaz à haute pression était acheminé directement, cela pourrait surcharger les vannes, provoquer une combustion irrégulière, voire entraîner la rupture de composants.

Les régulateurs réduisent cette pression en utilisant un principe basé sur l’équilibre des forces. À l’intérieur du régulateur, une membrane détecte la pression de sortie et ajuste une vanne pour maintenir le niveau souhaité. Si la pression augmente trop, la membrane appuie contre un ressort, fermant légèrement la vanne pour limiter le débit. À l’inverse, si la pression baisse, le ressort force la vanne à s’ouvrir pour laisser passer davantage de gaz. Cette boucle de rétroaction assure la stabilité.

Dans les installations au propane, les régulateurs sont classés par étages : à un étage pour les installations simples et de petite envergure, et à deux étages pour les installations plus complexes. La version avec manomètre intègre des manomètres analogiques ou numériques, indiquant généralement la pression d’entrée haute provenant de la bouteille ou la pression intermédiaire après le premier étage, ce qui aide les utilisateurs à détecter rapidement des problèmes tels qu’un niveau de remplissage insuffisant ou des obstructions.

Régulateurs à un étage vs régulateurs à deux étages

Avant d’aborder le modèle à deux étages, comparons-le au régulateur à un étage afin d’en mettre en évidence les avantages. Un régulateur à un étage effectue l’intégralité de la réduction de pression dans un seul bloc, généralement monté directement sur le réservoir ou à proximité de l’appareil. Il réduit la pression du réservoir (jusqu’à 250 PSI) directement à la pression de l’appareil (11 pouces d’eau) à l’aide d’un seul ensemble membrane-ressort-soupape. Bien qu’économiques et simples, les régulateurs à un étage sont sujets à des irrégularités. La pression du réservoir fluctuant en fonction de la température ou de son niveau de remplissage, la pression de sortie peut varier, entraînant une « chute de pression » en cas de débit élevé ou un « effet de pression d’alimentation » à mesure que le réservoir se vide. Par temps froid, l’humidité présente dans le gaz peut geler à l’intérieur du régulateur, provoquant des obstructions.

Les régulateurs à deux étages atténuent ces problèmes en divisant le processus de réduction. Le premier étage, un régulateur haute pression, abaisse la pression du réservoir à un niveau intermédiaire, généralement compris entre 5 et 10 PSI. Cette pression stabilisée est ensuite transmise au deuxième étage, un détendeur basse pression, qui la réduit encore jusqu’à la pression finale de 11 pouces de colonne d’eau. Cette séparation permet à chaque étage de gérer des variations spécifiques : le premier étage absorbe les variations de pression de la bouteille, tandis que le second maintient un débit précis malgré les fluctuations de la demande ou la longueur de la tuyauterie.

L’ajout de manomètres dans un régulateur à deux étages avec manomètres améliore la surveillance. Les configurations courantes comprennent un manomètre haute pression sur le premier étage pour indiquer la pression du réservoir (utile pour estimer les niveaux de remplissage) et parfois un manomètre intermédiaire entre les deux étages. Cette configuration est particulièrement utile dans les installations isolées où les contrôles fréquents ne sont pas pratiques. Les systèmes à deux étages sont recommandés pour les grandes habitations, les camping-cars ou les installations commerciales comportant plusieurs appareils, car ils permettent d’utiliser des longueurs de tuyauterie plus importantes sans perte de pression significative.

Anatomie d’un régulateur à deux étages muni de manomètres

Un régulateur de propane à deux étages muni d’un manomètre est un dispositif compact mais sophistiqué, souvent logé dans un boîtier métallique robuste conçu pour résister aux intempéries. Examinons ses principaux composants :

Raccord d’entrée : c’est là que le régulateur se raccorde à la bouteille de propane via un raccord POL (Prest-O-Lite) ou un raccord fileté similaire. Elle gère l’entrée du gaz à haute pression.
Régulateur de premier étage :
Clapet et siège : un clapet à soupape contrôle le débit de gaz en s’appuyant contre un orifice pour moduler le passage.
Membrane : une membrane souple en caoutchouc ou en matériau synthétique qui détecte la pression et se déplace pour ajuster le clapet.
Ressort de réglage de pression : préréglé en usine pour maintenir une pression intermédiaire (par exemple, 10 PSI). Il s'oppose à la force exercée par la membrane.
Évent : permet de se référer à la pression atmosphérique et d'évacuer en toute sécurité l'excès de gaz en cas de défaillance de la membrane.
Manomètre haute pression : Fixé à cet endroit, il affiche la pression d’entrée provenant de la bouteille, souvent avec un code couleur (vert pour pleine, rouge pour faible) afin d’indiquer les niveaux de remplissage sans ouvrir la bouteille.
Tuyauterie intermédiaire : Une courte section reliant le premier et le deuxième étage, transportant le gaz à une pression de 5 à 10 PSI. Dans les modèles monoblocs, cette tuyauterie est interne ; dans les configurations séparées, elle est externe.
Régulateur de deuxième étage :
Similaire au premier mais adapté à des pressions plus faibles : soupape, membrane et ressort réglable (parfois réglable par l’utilisateur pour un ajustement précis).
Raccord de sortie : Il mène à la tuyauterie de l’appareil à basse pression.
Manomètre intermédiaire en option : Il mesure la pression entre les étages, ce qui aide à diagnostiquer des problèmes tels qu’une défaillance du premier étage.
Dispositifs de sécurité : Des soupapes de surpression dans chaque étage empêchent la surpression en évacuant l’excès de gaz. Certains modèles intègrent des filtres pour retenir les contaminants et des mécanismes d’arrêt en cas de fuite.
Dans les régulateurs intégrés à deux étages, les deux étages sont combinés en un seul bloc pour plus de compacité, ce qui est courant dans les applications résidentielles. Des étages séparés sont utilisés dans les systèmes plus importants pour plus de flexibilité. Les manomètres, généralement de type à tube de Bourdon, fournissent des lectures en temps réel, rendant le système « calibré » et convivial. Les schémas de ces régulateurs présentent souvent des coupes transversales révélant les chambres internes, avec des flèches indiquant les trajets du flux de gaz et les équilibres de force.

Le principe de fonctionnement : étape par étape

La « magie » d’un régulateur de propane à deux étages calibré réside dans sa réduction séquentielle de la pression, régie par l’équilibre mécanique. Voici une description détaillée de son fonctionnement :

Entrée du gaz à haute pression : lorsque la vanne de la bouteille est ouverte, la vapeur de propane pénètre dans l’entrée du premier étage à la pression de la bouteille (par exemple, 150 PSI). Le manomètre haute pression enregistre immédiatement cette valeur, permettant à l’utilisateur de surveiller l’état de la bouteille.
Réduction au premier étage :
Le gaz s’écoule dans la première chambre, exerçant une pression sur la membrane.
La membrane, équilibrée par le ressort préréglé, se déplace si la pression dépasse le point de consigne (par exemple, 10 PSI), poussant la vanne reliée vers la fermeture pour limiter le débit.
À mesure que le débit diminue, la pression dans la chambre baisse, ce qui permet au ressort de rouvrir légèrement la vanne. Cet équilibre dynamique maintient une pression intermédiaire constante.
D’un point de vue physique, on a : Force = Pression × Surface. La surface du diaphragme amplifie les faibles variations de pression en mouvements significatifs de la vanne.
Si la pression du réservoir chute (par exemple, lorsque celui-ci se vide), le premier étage compense en ouvrant davantage la vanne, ce qui maintient un débit constant.
Transfert intermédiaire : le gaz, dont la pression est désormais comprise entre 5 et 10 PSI, passe au deuxième étage. Un manomètre optionnel installé à cet endroit indiquerait cette pression, ce qui est utile pour vérifier les performances du premier étage.
Réglage fin du deuxième étage :
En entrant dans la deuxième chambre, le gaz rencontre un autre ensemble membrane-ressort-soupape, réglé pour une basse pression.
Le deuxième ressort est plus faible, réglé pour atteindre une pression de sortie de 11 pouces de colonne d’eau.
La demande des appareils aspire le gaz, ce qui fait baisser la pression dans la chambre ; le ressort ouvre la vanne pour compenser.
Une forte demande n’entraîne qu’une chute minimale de pression, car la pression d’entrée (intermédiaire) est stable, contrairement aux unités à un seul étage.
L’évent garantit que le diaphragme se réfère à la pression atmosphérique, ce qui permet de tenir compte des variations d’altitude.
Surveillance par manomètres : tout au long du processus, des manomètres fournissent un retour visuel. Par exemple, une baisse de la pression indiquée par le manomètre haute pression signale qu’il est temps de remplir le réservoir, tandis que des valeurs intermédiaires stables confirment le bon fonctionnement du système.
Ce processus en deux étapes garantit que la pression de sortie reste comprise entre 10 et 20 % du point de consigne, même en cas de variations de charge ou de température. Par temps froid, la chute de pression au premier étage provoque l’expansion et le réchauffement du gaz, réduisant ainsi les risques de gel. Exemple concret : dans un système de chauffage domestique, lorsque la chaudière se met en marche, le deuxième étage s’ajuste de manière fluide, empêchant ainsi les fluctuations de la flamme.

Avantages et atouts

La conception à deux étages avec manomètres offre plusieurs avantages clés :

Pression constante : minimise les variations, garantissant un fonctionnement optimal des appareils sans réglages manuels.
Résistance au gel : en répartissant la réduction de pression, elle empêche la condensation d’humidité et la formation de givre lorsque les températures sont inférieures à zéro.
Longues longueurs de tuyauterie : permet d’utiliser des tuyaux plus longs (jusqu’à plusieurs centaines de pieds) avec des diamètres plus petits, ce qui réduit les coûts d’installation.
Sécurité renforcée : les doubles soupapes de sûreté et les manomètres permettent une détection précoce des problèmes, réduisant ainsi les risques d’explosion ou de fuite.
Rendement : une pression stable favorise une meilleure combustion du combustible, ce qui permet d’économiser du propane et de réduire les émissions.
Polyvalence : idéal pour les installations comprenant plusieurs appareils ou les réservoirs éloignés.
Comparé au système à un seul étage, il est plus fiable pour une utilisation tout au long de l’année, bien que son coût initial soit légèrement plus élevé.

Installation, entretien et sécurité

Une installation correcte est essentielle : le premier étage se monte au niveau de la citerne, le second à l’entrée du bâtiment, avec une tuyauterie dimensionnée en fonction de la charge en BTU. Utilisez des raccords certifiés et vérifiez l’étanchéité à l’aide d’eau savonneuse.

L’entretien implique des inspections annuelles : vérifiez la précision des manomètres, nettoyez les évents et remplacez les régulateurs tous les 15 à 25 ans. Si un manomètre affiche des valeurs anormales, arrêtez le système et faites appel à un professionnel.

Conseils de sécurité : ne manipulez jamais les ressorts ; stockez les réservoirs en position verticale ; assurez-vous que la ventilation est adéquate. En cas d’urgence, fermez d’abord la vanne du réservoir.

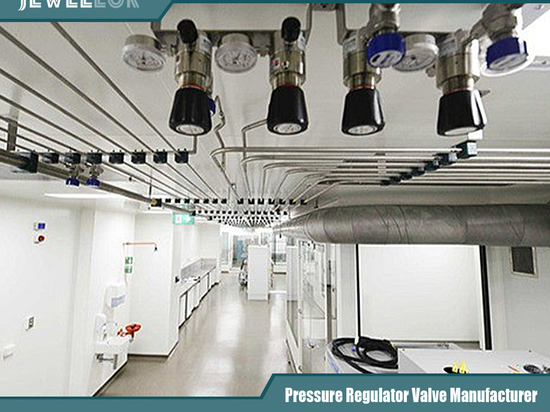

Systèmes et composants de régulation des fluides pour semi-conducteurs
Systèmes et composants de régulation des fluides pour semi-conducteurs

Conclusion

Un régulateur de pression de gaz propane à deux étages avec manomètre illustre parfaitement comment la simplicité technique répond aux besoins pratiques, en assurant une distribution de gaz sûre et stable grâce à la précision mécanique. En comprenant son fonctionnement — de l’entrée haute pression à la sortie basse pression —, vous pouvez mieux gérer votre installation au propane. Que ce soit pour un usage domestique ou professionnel, cet appareil garantit une fiabilité qui explique pourquoi il est un élément incontournable des solutions énergétiques modernes.
