Dans le domaine des systèmes de contrôle des fluides, le régulateur de contre-pression réglable constitue un composant essentiel pour garantir la stabilité et l'efficacité du système. Ce dispositif est conçu pour contrôler et maintenir une pression amont constante dans les canalisations, les réservoirs et les équipements de traitement, quelles que soient les fluctuations des débits ou les conditions en aval. En permettant l'évacuation de la surpression tout en empêchant le reflux ou les chutes de pression, il garantit un fonctionnement sûr et optimal dans divers secteurs industriels.

Le concept de régulation de la contre-pression remonte aux premières applications industrielles, où le maintien d'une pression précise était essentiel à l'intégrité des procédés. Aujourd’hui, les régulateurs de contre-pression réglables sont indispensables dans des secteurs tels que le pétrole et le gaz, la transformation chimique, l’industrie pharmaceutique et même les systèmes d’échantillonnage analytique. Leur capacité de réglage permet aux opérateurs d’ajuster avec précision les points de consigne en fonction des besoins opérationnels spécifiques, ce qui en fait des outils polyvalents pour les ingénieurs et les techniciens.

Pour bien comprendre le régulateur de contre-pression réglable, il faut en explorer le fonctionnement, les différents types et les utilisations pratiques. Cet article examine en détail les principes de fonctionnement, les différentes conceptions, les applications, les avantages, les inconvénients, les critères de sélection, les consignes d’installation et les pratiques d’entretien. S’appuyant sur des connaissances techniques, il vise à fournir une vue d’ensemble complète aux professionnels cherchant à mettre en œuvre ou à optimiser ces régulateurs dans leurs systèmes. Que vous ayez affaire à des systèmes de gaz à haut débit ou à des procédés liquides sensibles, la maîtrise de ces éléments peut améliorer les performances et la longévité de votre système.

Fondamentalement, un régulateur de contre-pression réglable fonctionne en équilibrant les forces afin de maintenir la pression d’entrée. Lorsque la pression en amont dépasse le point de consigne, la vanne s’ouvre pour évacuer le fluide, puis se referme lorsque la pression revient à la normale. Cet ajustement dynamique empêche toute surpression et garantit un débit constant, protégeant ainsi les équipements en aval contre tout dommage. La possibilité de régler le point de consigne à l’aide de ressorts, de vis ou de pilotes le distingue des régulateurs fixes, offrant une grande flexibilité dans des environnements variables.

Dans l’ingénierie moderne, ces régulateurs répondent à des défis tels que les pics de pression dans les stations de compression ou la régularité du débit dans les lignes d’échantillonnage. Leur évolution, passant de simples dispositifs mécaniques à des modèles sophistiqués à commande pilote, reflète les progrès réalisés dans les matériaux et les technologies de contrôle, permettant un contrôle précis même dans des conditions difficiles.

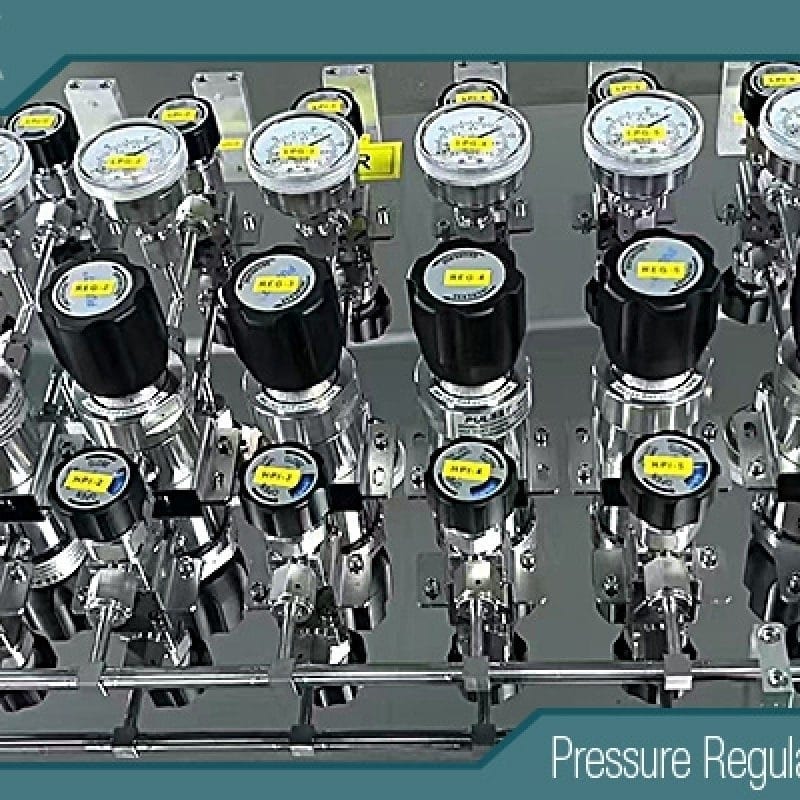

Qu’est-ce qu’un régulateur de contre-pression réglable ?

Un régulateur de contre-pression réglable, souvent abrégé en BPR, est une vanne spécialisée qui maintient un niveau de pression prédéfini en amont de son point d’installation. Contrairement aux régulateurs réducteurs de pression qui contrôlent la pression en aval, les BPR se concentrent sur la pression d’entrée : ils s’ouvrent pour évacuer l’excès lorsque celle-ci dépasse la valeur de consigne et se ferment pour augmenter la pression lorsqu’elle descend en dessous. Cela les rend indispensables pour les systèmes où la stabilité en amont est primordiale.

Le terme « réglable » fait référence à la possibilité de modifier la pression de consigne, généralement à l’aide d’une vis mécanique, d’un bouton ou d’un système pilote externe. Cette fonctionnalité permet des réglages à la volée sans arrêt du système, répondant ainsi aux exigences opérationnelles dynamiques. Fabriqués à partir de matériaux durables tels que l’acier inoxydable ou des alliages, ces régulateurs prennent en charge les gaz, les liquides, les fluides en phase mixte et même les substances supercritiques. Leurs composants clés comprennent un élément de détection (diaphragme ou piston), un mécanisme de charge (ressort ou pression du dôme) et un siège de soupape. L’élément sensible détecte les variations de pression, tandis que le mécanisme de charge définit le point d’équilibre. Dans les modèles à dôme, la pression du fluide dans la chambre du dôme sert de référence, offrant une précision supérieure à celle des variantes à ressort. Les régulateurs de pression de boucle (BPR) se distinguent des soupapes de sûreté, qui sont des dispositifs de sécurité destinés à faire face à des pics de pression soudains, en assurant un contrôle continu et en régime permanent plutôt qu’une décharge intermittente. Ils sont également appelés « vannes de maintien de pression », notamment dans les installations de recirculation par pompe où le débit excédentaire est réinjecté dans le circuit pour maintenir la pression. Concrètement, un régulateur de contre-pression réglable garantit que les cuves de production, telles que les séparateurs ou les unités de traitement, fonctionnent à une pression optimale, facilitant ainsi une séparation et un traitement efficaces des fluides. Leur taille compacte et leur fonctionnement autonome les rendent adaptés aussi bien aux environnements de laboratoire à petite échelle qu’aux grandes installations industrielles.

Principe de fonctionnement

Le principe de fonctionnement d’un régulateur de contre-pression réglable repose sur l’équilibre des forces afin d’obtenir un contrôle précis de la pression. Dans sa forme la plus simple, le régulateur utilise un mécanisme de détection pour comparer la pression amont à une force de consigne, ajustant la position de la vanne en conséquence. Dans une configuration type, le fluide pénètre par l’entrée du régulateur, exerçant une pression sur l’élément sensible — souvent une membrane ou un piston. Cet élément est soumis à une force de charge, telle qu’un ressort comprimé ou une pression de référence dans le dôme. Lorsque la pression amont dépasse la valeur de consigne, l’élément de détection se déplace, ouvrant la vanne pour permettre l’écoulement à travers l’orifice et réduire la pression. À mesure que la pression redescend jusqu’à la valeur de consigne, la force de charge ferme la vanne, maintenant ainsi l’équilibre. Pour permettre le réglage, le point de consigne est modifié en ajustant la force de charge. Dans les modèles à ressort, le fait de tourner une vis de réglage comprime ou détend le ressort, modifiant ainsi l’équilibre des forces. Les régulateurs à dôme utilisent un pilote externe pour fournir une pression de référence au dôme, ce qui permet des réglages à distance ou automatisés via des commandes électroniques. Les modèles pilotés améliorent ce principe grâce à un système à deux étages : une petite vanne pilote détecte la pression et module la position de la vanne principale pour une réponse plus rapide et un écart minimal face aux variations de débit. Ceci est particulièrement utile dans les situations à haut débit où les régulateurs à action directe peuvent présenter une « accumulation de pression » ou une chute de pression.

Dans des applications telles que les systèmes d’échantillonnage, le régulateur de contre-pression (BPR) est placé à l’extrémité de la conduite, dérivant le débit excédentaire vers une dérivation tout en maintenant une pression constante au niveau de l’analyseur. Un limiteur de débit en amont assure une chute de pression efficace, empêchant le régulateur de rester grand ouvert. Dans l’ensemble, ce principe garantit un fonctionnement en régime permanent, le régulateur s’adaptant en permanence aux variations, ce qui réduit la turbulence et améliore la durabilité du système.

Types de régulateurs de contre-pression réglables

Il existe plusieurs types de régulateurs de contre-pression réglables, chacun étant adapté à des besoins opérationnels spécifiques en fonction de la précision, de la capacité de débit et des facteurs environnementaux.

Régulateurs autonomes ou à action directe : ce sont les modèles les plus basiques, fonctionnant à l’aide de ressorts et de membranes internes sans alimentation externe. Le réglage s’effectue via une vis comprimant le ressort. Ils conviennent aux débits stables mais peuvent présenter une accumulation de pression à des débits plus élevés en raison de la commande proportionnelle. Leurs avantages sont la simplicité et la rentabilité ; ils sont idéaux pour les applications générales.
Régulateurs différentiels ou de suivi : ils maintiennent une différence de pression fixe entre deux points du système à l’aide d’une entrée de pression de référence. Le réglage consiste à ajuster le point de consigne par rapport à la référence. Ils empêchent le reflux dans des systèmes tels que les joints de compresseurs, offrant une grande précision dans la régulation différentielle.
Régulateurs pilotés : dotés d’une vanne pilote commandant la vanne principale, ils assurent un contrôle précis sur de larges plages de débit. Le réglage de la consigne s’effectue via la vanne pilote, souvent à distance. Ils excellent dans les environnements dynamiques tels que les procédés chimiques, avec un écart minimal.
Régulateurs à dôme : Utilisant la pression du fluide dans un dôme pour la précharge, ils offrent une stabilité supérieure et une faible hystérésis. Le réglage via un régulateur pilote permet une intégration électronique. Les tailles vont des petites séries de recherche (de 1/16″ à 1/4″) aux séries industrielles (jusqu’à 4″), supportant des pressions allant jusqu’à 10 000 psig.
Régulateurs à ressort : sous-catégorie dans laquelle des ressorts assurent la charge, réglables manuellement. Ils sont compacts mais moins précis, avec des débits variables en raison des variations de la constante élastique des ressorts.
Série électronique : combinant la charge par dôme avec des pilotes électroniques pour un contrôle automatisé, adaptés à des pressions allant jusqu’à 5 000 psig.
Le choix de chaque type dépend de facteurs tels que le débit, les exigences de précision et la compatibilité des matériaux, l’acier inoxydable étant souvent utilisé dans les environnements corrosifs.

Applications

Les régulateurs de contre-pression réglables sont largement utilisés dans les secteurs industriels où la stabilité de la pression est cruciale.

Dans le secteur pétrolier et gazier, ils maintiennent la pression dans les séparateurs, les unités de traitement et les séparateurs d’eau libre, garantissant une séparation efficace des fluides et prévenant les dommages matériels. Les stations de compression et les réseaux de collecte de gaz s’appuient sur eux pour assurer la sécurité et le contrôle du débit.

L’industrie chimique bénéficie de leur précision dans la manipulation de fluides réactifs, ce qui réduit les risques de turbulence et de surpression. L’industrie pharmaceutique les utilise dans des environnements stériles pour garantir un dosage et un mélange homogènes.

Dans les systèmes d’échantillonnage analytique, les régulateurs de contre-pression assurent un débit constant vers les analyseurs en dérivant l’excédent, protégeant ainsi les instruments sensibles des variations de pression. Les systèmes de pompage les utilisent comme vannes de maintien, en recyclant le débit excédentaire pour maintenir la pression en amont. Les industries agroalimentaires les utilisent pour un contrôle hygiénique de la pression dans les lignes de production.

La production d’électricité et le traitement de l’eau recourent à des modèles à commande pilote pour une précision à haut débit. Globalement, leur adaptabilité les rend indispensables pour la sécurité, l’efficacité et la conformité.

Avantages et inconvénients

Les avantages des régulateurs de contre-pression réglables comprennent un contrôle précis de la pression, la réduction des dommages au système et le renforcement de la sécurité. Ils minimisent la turbulence, prolongent la durée de vie des équipements et offrent une grande flexibilité grâce à leur réglage. Les modèles à dôme offrent une grande stabilité sur toute la plage de débits, tandis que les modèles auto-actionnés sont économiques et faciles à installer. Parmi les inconvénients, on note une hystérésis potentielle dans les modèles à ressort, pouvant entraîner une surpression. Les modèles pilotés sont plus complexes et plus coûteux. Les besoins en maintenance peuvent allonger les temps d’arrêt s’ils sont négligés, et un dimensionnement inadapté peut entraîner des pertes d’efficacité.

Critères de sélection

Le choix d’un BPR réglable nécessite d’évaluer les besoins de l’application : débit, plage de pression, type de fluide et précision. Tenez compte de la durabilité des matériaux dans les environnements corrosifs et privilégiez les conceptions modulaires pour faciliter la maintenance. Privilégiez les fournisseurs offrant un soutien solide et jouissant d’une réputation de qualité. Pour une haute précision, optez pour les modèles à dôme ou pilotés ; pour plus de simplicité, choisissez les modèles autonomes.

Consignes d’installation

Une installation correcte commence par le placement du régulateur de pression à membrane (BPR) à l’extrémité de la conduite pour un contrôle en amont. Prévoyez un limiteur de débit en amont pour permettre une chute de pression. Retirez tous les bouchons de transport avant la mise en service. Pour les configurations en série, ajoutez des limiteurs entre les régulateurs afin d’éviter toute interférence. Assurez-vous que l’alimentation en gaz est sèche et réglez les points de consigne progressivement. Suivez les consignes du fabricant d’origine (OEM) pour les raccordements et les joints.

Conseils d’entretien

L’entretien comprend des contrôles quotidiens de fuites, des vérifications visuelles mensuelles, des inspections trimestrielles et le remplacement annuel des membranes et des joints. Nettoyez avec des solvants homologués, lubrifiez correctement et utilisez des kits de remise à neuf pour les problèmes mineurs. Dépannez les problèmes de purge en vérifiant les membranes ou les sièges ; remplacez-les en cas de dommages importants. Consignez les interventions à des fins de conformité.

Les meilleurs raccords de gaz en acier inoxydable de haute pureté pour l’industrie pétrolière et gazière
Les meilleurs raccords de gaz en acier inoxydable de haute pureté pour l’industrie pétrolière et gazière

Conclusion

Les régulateurs de contre-pression réglables sont essentiels à la gestion de la pression, offrant fiabilité et adaptabilité. En comprenant leurs principes et leurs modalités d’utilisation, les ingénieurs peuvent optimiser les systèmes pour obtenir des performances optimales.
