Comment choisir la vanne à pointeau adaptée aux systèmes de régulation des gaz et des fluides

{{{sourceTextContent.subTitle}}}

Comment choisir la vanne à pointeau adaptée aux systèmes de régulation des gaz et des fluides

{{{sourceTextContent.description}}}

Les vannes à pointeau sont des composants de régulation de précision indispensables, utilisés dans une large gamme de systèmes de traitement des gaz et des fluides où une régulation précise du débit, un contrôle de la pression et une capacité de fermeture fiable sont requis. Contrairement aux vannes à bille ou aux vannes à guillotine standard, principalement conçues pour un fonctionnement rapide en mode ouvert/fermé, les vannes à pointeau offrent un contrôle exceptionnel des débits grâce à un plongeur en forme d’aiguille usiné avec précision et à la conception de leur siège de vanne.

Le choix d’une vanne à pointeau adaptée est essentiel pour garantir l’efficacité, la sécurité et la fiabilité à long terme du système. Une vanne mal choisie peut entraîner une instabilité du débit, des fuites, une contamination, des fluctuations de pression ou une défaillance prématurée des équipements. Cela revêt une importance particulière dans des secteurs tels que la fabrication de semi-conducteurs, la transformation chimique, les systèmes de gaz de laboratoire, la production pharmaceutique, l’énergie et l’automatisation industrielle, où une grande pureté et un contrôle précis des processus sont requis.

Cet article explique les facteurs clés à prendre en compte lors du choix d’une vanne à aiguille pour les systèmes de régulation des gaz et des fluides, notamment les matériaux de la vanne, les pressions nominales, les exigences de débit, les technologies d’étanchéité, les types de raccordement et les considérations spécifiques à chaque application.

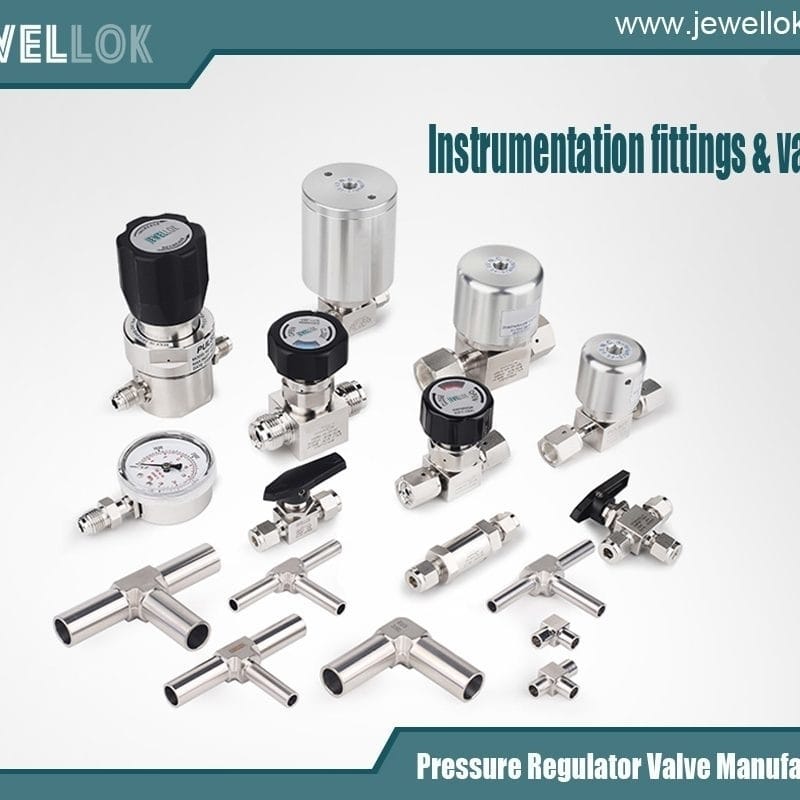

Meilleur régulateur monostage de très haute pureté de qualité semi-conductrice
Meilleur régulateur monostage de très haute pureté de qualité semi-conductrice
1. Comprendre le fonctionnement d’une vanne à pointeau
Une vanne à pointeau est une vanne de régulation de débit de précision qui régule le débit d’un fluide ou d’un gaz en faisant entrer et sortir une tige conique en forme d’aiguille d’un siège de vanne correspondant. La petite ouverture créée entre le pointeau et le siège permet aux opérateurs de régler avec précision les débits.

Les principales fonctions des vannes à pointeau sont les suivantes :

Réglage fin du débit
Régulation précise de la pression
Isolation des conduites de process
Étalonnage des instruments
Applications d’échantillonnage et d’analyse
Contrôle des gaz et liquides à haute pression
En raison de leur capacité de contrôle précis, les vannes à pointeau sont largement utilisées dans les applications où même de faibles variations de débit peuvent affecter les performances du process.

Par exemple, dans les systèmes d’alimentation en gaz pour semi-conducteurs, les vannes à pointeau permettent de contrôler les gaz de très haute pureté fournis aux chambres de traitement. Dans les systèmes chimiques, elles régulent avec une grande précision le débit de liquides corrosifs.

2. Prise en compte des exigences de l’application
Avant de choisir une vanne à pointeau, il est important de bien comprendre les conditions de fonctionnement du système. Le choix de la vanne appropriée dépend fortement du type de fluide, de la pression, de la température et de la précision de débit requise.

Les principaux facteurs liés à l’application sont les suivants :

2.1 Fluide gazeux ou liquide
Le premier élément à prendre en compte est le type de fluide ou de gaz transitant par la vanne.

Des fluides différents nécessitent des matériaux de vanne et des solutions d’étanchéité adaptés.

Les applications courantes comprennent :

Gaz de haute pureté
Utilisés dans :

La fabrication de semi-conducteurs
La fabrication de panneaux solaires
La production d’écrans
Les systèmes de gaz de laboratoire
Ces applications requièrent souvent :

Une construction en acier inoxydable de très haute pureté (UHP)
Des surfaces internes électropolies
Une faible génération de particules
Un volume mort minimal
Une étanchéité élevée
Produits chimiques corrosifs
Utilisés dans :

Le traitement chimique
Les procédés humides en semi-conducteurs
Les systèmes pharmaceutiques
Ces applications peuvent nécessiter :

Des matériaux Hastelloy
Des joints en PTFE
Des composants en PFA
Des revêtements résistants à la corrosion
Fluides industriels
Utilisés dans :

Les systèmes hydrauliques
Les systèmes d’instrumentation
Les équipements de contrôle des procédés
Ces systèmes nécessitent généralement :

Une construction métallique durable
Une résistance à la haute pression
Une étanchéité fiable
Il est essentiel de bien comprendre la compatibilité chimique entre les matériaux de la vanne et le fluide utilisé afin de prévenir la corrosion et la contamination.

3. Choisir le matériau approprié pour la vanne
Le matériau d’une vanne à pointeau influe directement sur la durabilité, la résistance à la corrosion et la propreté du système.

3.1 Vannes à pointeau en acier inoxydable
L’acier inoxydable 316 est l’un des matériaux les plus couramment utilisés pour les vannes à pointeau industrielles.

Ses avantages sont les suivants :

Excellente résistance à la corrosion
Résilience mécanique élevée
Bonnes performances thermiques
Longue durée de vie
L’acier inoxydable 316L est privilégié pour les applications de haute pureté car sa teneur en carbone est plus faible, ce qui réduit le risque de corrosion après soudage.

Applications typiques :

Systèmes de gaz pour semi-conducteurs
Systèmes de distribution de produits chimiques
Équipements de laboratoire
Traitement pharmaceutique
Pour les applications de très haute pureté, les vannes en acier inoxydable 316L peuvent subir des traitements de surface spéciaux, tels que l’électropolissage, afin de réduire la rugosité de surface et de minimiser la contamination.

3.2 Vannes à pointeau en laiton
Les vannes à pointeau en laiton sont couramment utilisées pour des applications industrielles générales et d’instrumentation.

Avantages :

Rentabilité
Usinage aisé
Bonnes performances avec les fluides non corrosifs
Applications typiques :

Systèmes pneumatiques
Systèmes hydrauliques
Instrumentation générale
Cependant, le laiton ne convient pas à de nombreuses applications impliquant des produits chimiques corrosifs ou nécessitant une haute pureté.

3.3 Vannes à pointeau en alliages spéciaux
Pour les environnements extrêmement corrosifs, des alliages avancés peuvent être nécessaires.

En voici quelques exemples :

Hastelloy
Monel
Alliages de titane
Ces matériaux offrent une résistance supérieure aux produits chimiques agressifs et aux conditions de fonctionnement difficiles.

4. Évaluation des pressions et températures nominales
Chaque vanne à pointeau présente des limites maximales de pression et de température. Le choix d’une vanne dont les caractéristiques nominales sont insuffisantes peut entraîner de graves risques pour la sécurité.

Les spécifications importantes comprennent :

Pression de service maximale
Pression d’éclatement
Plage de températures de fonctionnement
Exigences en matière de cycles de pression
Par exemple :

Les applications de laboratoire à basse pression peuvent utiliser des vannes à pointeau compactes pour instrumentation.
Les systèmes de gaz à haute pression peuvent nécessiter des vannes à pointeau en acier inoxydable renforcé, conçues pour des pressions de plusieurs centaines ou milliers de PSI.
La température influe également sur les performances de la vanne.

Les applications à haute température peuvent nécessiter :

Une étanchéité métal sur métal
Des alliages résistants aux hautes températures
Des matériaux de garniture spécialisés
Les applications à basse température peuvent nécessiter des matériaux conçus pour éviter la fragilité et les fuites.

Choisissez toujours une vanne dont les caractéristiques nominales dépassent les conditions de fonctionnement réelles afin de disposer d’une marge de sécurité.

5. Déterminer la précision de régulation du débit requise
L’un des principaux avantages des vannes à pointeau réside dans la précision du réglage du débit.

Cependant, les différents modèles de vannes à pointeau offrent des niveaux de régulation variables.

Les facteurs influençant la régulation du débit comprennent :

La conception de la pointe du pointeau
La forme de la pointe de l'aiguille détermine la fluidité avec laquelle le débit varie.

Les conceptions courantes comprennent :

Aiguille conique standard
Aiguille à régulation fine
Aiguille à orifice en V
Les modèles à régulation fine conviennent aux applications nécessitant des ajustements de débit extrêmement précis.

Taille de l'orifice
Le passage interne du fluide influe sur le débit maximal.

Un orifice plus petit offre :

Une meilleure précision
Des débits plus faibles
Un orifice plus grand offre :

Une capacité de débit plus élevée
Une perte de charge plus faible
Le choix d’une taille d’orifice adaptée garantit un fonctionnement efficace de la vanne sans restriction inutile.

6. Choisir le bon type de raccordement
La conception du raccordement est un autre facteur de sélection important.

Les options de raccordement courantes pour les vannes à pointeau comprennent :

Raccords filetés
Exemples :

NPT
BSP
Filetages métriques
Avantages :

Installation facile
Coût réduit
Adaptés aux applications générales
Raccords à compression
Couramment utilisés dans les systèmes d’instrumentation.

Avantages :

Installation simple
Étanchéité fiable
Entretien facile
Raccords VCR et à joint d’étanchéité frontal
Largement utilisés dans les systèmes à semi-conducteurs et les systèmes de gaz ultra-purs.

Avantages :

Fuites extrêmement faibles
Haute propreté
Risque de contamination minimal
Pour les systèmes critiques d’alimentation en gaz, les raccords à joint d’étanchéité frontal avec joint métallique sont souvent privilégiés car ils offrent des performances d’étanchéité supérieures.

7. Prendre en compte les performances en matière de fuites et la technologie d’étanchéité
La prévention des fuites est essentielle dans les systèmes de contrôle des gaz et des fluides.

Une vanne à pointeau de haute qualité doit assurer une étanchéité fiable tant au niveau du siège que de la tige.

Parmi les technologies d’étanchéité importantes, on peut citer :

Étanchéité métal sur métal
Avantages :

Résistance aux hautes températures
Excellente durabilité
Adapté aux applications sous vide et de haute pureté
Étanchéité par siège souple
Les matériaux peuvent inclure :

PTFE
PEEK
PFA
Avantages :

Excellente capacité de coupure
Adapté aux applications chimiques
Cependant, les joints souples peuvent présenter des limites de température par rapport aux joints métalliques.

Pour les applications liées aux semi-conducteurs et aux gaz spéciaux, les vannes doivent souvent présenter des taux de fuite extrêmement faibles afin de garantir la stabilité et la sécurité du processus.

8. Vannes à pointeau manuelles ou automatisées
Les vannes à pointeau peuvent être actionnées manuellement ou intégrées à des systèmes de contrôle automatisés.

Vannes à pointeau manuelles
Adaptées à :

Les systèmes de laboratoire
Les équipements d’étalonnage
Petites lignes de production
Avantages :

Conception simple
Faible entretien
Rentabilité
Vannes à pointeau automatisées
Utilisées lorsqu’un contrôle à distance précis est requis.

Les options comprennent :

Actionneurs pneumatiques
Actionneurs électriques
Systèmes de contrôle numériques
Les applications comprennent :

Équipements de fabrication de semi-conducteurs
Traitement chimique automatisé
Lignes de production industrielles
Les vannes à pointeau automatisées permettent l’intégration à des systèmes PLC et à des plateformes de contrôle des procédés.

9. Applications des vannes à pointeau dans les systèmes de semi-conducteurs et de haute pureté
L’industrie des semi-conducteurs impose certaines des exigences les plus strictes en matière de vannes à pointeau.

La fabrication moderne de semi-conducteurs nécessite des systèmes d’alimentation en gaz extrêmement propres pour prendre en charge des procédés tels que :

Le dépôt chimique en phase vapeur (CVD)
Le dépôt par couche atomique (ALD)
La gravure
L’implantation ionique
Les vannes à pointeau utilisées dans les applications liées aux semi-conducteurs nécessitent généralement :

Une construction en acier inoxydable 316L UHP
Des surfaces électropolies
Une faible génération de particules
Une haute performance en matière de fuites d’hélium
Un contrôle précis du débit
Des raccords VCR
Ces vannes sont couramment installées dans :

Les armoires à gaz
Les panneaux de gaz
Les systèmes de régulation de pression
Les unités de distribution de produits chimiques
La qualité de la vanne à pointeau a un impact direct sur la stabilité du processus, le rendement des plaquettes et la fiabilité des équipements.

10. Considérations relatives à la maintenance et à la fiabilité
Bien que les vannes à pointeau soient conçues pour un fonctionnement à long terme, une maintenance appropriée améliore leurs performances.

Les bonnes pratiques recommandées comprennent :

Une inspection régulière pour détecter les fuites
La vérification du couple de fonctionnement de la vanne
Éviter un serrage excessif
Le maintien de la propreté des surfaces externes
Le remplacement des joints usés si nécessaire
Pour les applications critiques, il est fortement recommandé de choisir des vannes provenant de fabricants expérimentés appliquant des processus de contrôle qualité rigoureux.

Les considérations importantes en matière de fabrication comprennent :

L'usinage de précision
La finition des surfaces
La certification des matériaux
Les essais de pression
Les essais d'étanchéité
11. Comment choisir un fabricant fiable de vannes à pointeau
Lors de l'achat de vannes à pointeau pour des applications industrielles, tenez compte des capacités suivantes du fournisseur :

Expérience en ingénierie
Un fabricant qualifié doit maîtriser :

La dynamique des fluides
La compatibilité des matériaux
Les exigences de haute pureté
Les normes de sécurité industrielles
Capacités de fabrication
Recherchez :

Un usinage de précision CNC
Des environnements d’assemblage propres
Des équipements d’inspection de pointe
Une documentation qualité
Options de personnalisation
De nombreuses applications nécessitent des solutions sur mesure, telles que :

Des matériaux spéciaux
Pressions nominales sur mesure
Configurations de raccordement spécifiques
Coefficients de débit modifiés
Un fabricant de vannes professionnel doit être en mesure de fournir une assistance technique et des conceptions sur mesure.

Conclusion
Le choix de la vanne à pointeau adaptée aux systèmes de régulation des gaz et des fluides nécessite une analyse minutieuse des exigences de l’application, des conditions de fonctionnement, de la compatibilité des matériaux, des pressions nominales, de la précision du débit, des performances d’étanchéité et de la conception des raccords.

Pour les applications industrielles générales, les vannes à pointeau en acier inoxydable ou en laiton peuvent offrir des performances fiables. Cependant, les secteurs exigeants tels que la fabrication de semi-conducteurs, le traitement chimique et la production pharmaceutique nécessitent des solutions avancées faisant appel à des matériaux d’une pureté ultra-élevée, à un usinage de précision et à un contrôle supérieur des fuites.

En choisissant la conception de vanne à pointeau adaptée et en collaborant avec un fabricant expérimenté, les entreprises peuvent améliorer la sécurité de leurs systèmes, renforcer la stabilité des processus, réduire les coûts de maintenance et garantir un fonctionnement fiable à long terme.

Une vanne à pointeau correctement sélectionnée n’est pas simplement un composant de régulation du débit : c’est un élément essentiel qui garantit la précision, l’efficacité et la fiabilité de l’ensemble du système de gestion des gaz et des fluides.

Pour en savoir plus sur la manière de choisir la vanne à pointeau adaptée à vos systèmes de régulation des gaz et des fluides, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
