Dans les secteurs où la contamination peut entraîner des défaillances catastrophiques, comme l'industrie pharmaceutique, les biotechnologies, les semi-conducteurs et l'agroalimentaire, le choix des vannes n'est pas qu'une simple question de fonctionnalité ; c'est une décision cruciale qui influe sur l'intégrité du produit, la sécurité et l'efficacité opérationnelle. Les vannes à membrane haute pureté se distinguent dans ces environnements grâce à leur conception unique qui isole le fluide de process des composants mécaniques de la vanne, minimisant ainsi les risques de fuites, de corrosion et de génération de particules. Conçues pour manipuler des fluides ultra-purs, ces vannes garantissent l'absence d'impuretés susceptibles de compromettre le produit final, qu'il s'agisse d'un médicament vital, d'une puce électronique de pointe ou d'une boisson sûre.

Mais qu'est-ce qui caractérise une vanne à membrane « haute pureté » ? Il s'agit généralement de vannes fabriquées avec des matériaux et des finitions répondant à des normes de propreté strictes, comme des surfaces en acier inoxydable électropoli à faible rugosité moyenne (Ra) pour empêcher l'adhésion bactérienne. Un fonctionnement sans souci implique un entretien minimal, une mise en service rapide et une intégration aisée aux systèmes automatisés, tandis que l'efficacité englobe des débits optimaux, de faibles pertes de charge et des fonctions d'économie d'énergie. Choisir la vanne idéale n'est pas simple ; il faut trouver un équilibre entre la compatibilité des matériaux, la conformité réglementaire et la performance à long terme.

Cet article constitue un guide complet pour vous aider à faire vos choix. En nous appuyant sur des analyses sectorielles, nous explorerons les principes fondamentaux des vannes à membrane, les principaux critères de sélection, les applications concrètes et les bonnes pratiques pour éviter les pièges courants. À la fin de cet article, vous serez en mesure de sélectionner des vannes qui optimiseront vos procédés sans temps d'arrêt ni coûts inutiles. Le marché mondial des vannes haute pureté étant appelé à croître considérablement grâce aux avancées des biotechnologies et des semi-conducteurs, prendre des décisions éclairées dès maintenant peut pérenniser vos opérations.

L'importance de ces vannes est indéniable. Dans la fabrication de semi-conducteurs, même des contaminants microscopiques peuvent endommager des plaquettes valant des milliers de dollars, tandis que dans l'industrie pharmaceutique, la pureté garantit la conformité aux réglementations telles que celles de la FDA ou de l'EMA. Des vannes efficaces réduisent la consommation d'énergie des systèmes de pompage, et une conception simple réduit les coûts de main-d'œuvre liés à la maintenance. En approfondissant ce sujet, n'oubliez pas que l'objectif n'est pas seulement de choisir une vanne, mais d'en intégrer une qui s'adapte parfaitement aux exigences de votre système.


Vannes de bouteilles de gaz ultra-pur
Comprendre les vannes à membrane de haute pureté

Les vannes à membrane fonctionnent selon un principe simple mais ingénieux : une membrane flexible, généralement fabriquée en élastomères comme le PTFE (polytétrafluoroéthylène) ou l'EPDM (éthylène-propylène-diène monomère), agit comme une barrière entre le circuit du fluide et l'actionneur. Lorsque la vanne est fermée, la membrane appuie contre un déversoir ou un siège dans le corps de la vanne, créant ainsi une étanchéité. L'ouverture de la vanne soulève la membrane, permettant ainsi au fluide de s'écouler. Cette conception élimine les fissures où les fluides pourraient stagner, ce qui la rend idéale pour les applications de haute pureté où la stérilité est primordiale.

Il existe deux principaux types de vannes : à déversoir et à passage intégral (ou à passage intégral). Les vannes à déversoir, courantes dans les procédés hygiéniques, sont dotées d'un déversoir surélevé contre lequel la membrane assure l'étanchéité, offrant une excellente étanchéité, mais pouvant entraîner des pertes de charge plus importantes. Les vannes à passage direct offrent des voies d'écoulement dégagées, réduisant les turbulences et améliorant la nettoyabilité, un élément crucial pour les fluides visqueux ou les débits élevés. Les matériaux jouent un rôle essentiel ; les corps de vanne sont souvent forgés en acier inoxydable 316L pour sa faible teneur en carbone et sa résistance à la corrosion, tandis que les membranes doivent être choisies en fonction de leur compatibilité chimique : PTFE pour les produits chimiques agressifs, EPDM pour les solutions aqueuses.

Les variantes haute pureté vont plus loin grâce à des caractéristiques d'ultra-haute pureté (UHP), telles que des composants cuits sous vide pour éliminer les risques de dégazage dans les usines de semi-conducteurs ou des matériaux biocompatibles certifiés USP Classe VI pour les biotechnologies. Les options d'actionnement sont manuelles, pneumatiques ou électriques, le pneumatique étant privilégié pour l'automatisation en salles blanches en raison de sa fiabilité et de sa rapidité. L'efficacité de ces vannes est mesurée par le Cv (coefficient de débit), qui indique la quantité de fluide pouvant passer à une perte de charge donnée ; un Cv élevé signifie une meilleure efficacité.

La facilité d'entretien est un gage de conception simple. Les vannes modernes, comme celles à chapeau à démontage rapide, permettent un remplacement de la membrane en quelques minutes sans outil, réduisant ainsi les temps d'arrêt. L'état de surface est crucial ; un Ra de 0.4 µm ou plus garantit un nettoyage facile par les procédés CIP (nettoyage en place) ou SIP (stérilisation en place). La compréhension de ces principes fondamentaux est essentielle au choix, car des vannes mal adaptées peuvent entraîner des inefficacités telles qu'une consommation d'énergie excessive ou des pannes fréquentes.

Par essence, les vannes à membrane haute pureté comblent l'écart entre les exigences industrielles rigoureuses et les exigences de pureté les plus pointues. Leur évolution, passant de simples dispositifs d'arrêt à des composants sophistiqués intégrant des capteurs, reflète la demande de l'industrie pour des systèmes plus intelligents et plus performants.



Facteurs clés dans la sélection des vannes à membrane haute pureté

Choisir la vanne à membrane haute pureté idéale implique une évaluation approfondie afin de garantir qu'elle répond aux exigences de votre application en termes de pureté, d'efficacité et de simplicité. Commencez par le choix du matériau, car il constitue la première ligne de défense contre la contamination et la dégradation.



Matériaux et compatibilité

Le corps de vanne, la membrane et les joints doivent résister aux fluides du procédé sans laisser échapper d'impuretés. L'acier inoxydable 316L est la référence absolue pour sa résistance à la corrosion et sa faible teneur en matières extractibles, notamment sous forme électropolie pour obtenir une surface lisse de l'ordre du micron. Pour les membranes, le PTFE offre une large résistance chimique et une grande pureté, idéale pour les acides et les solvants dans les procédés de fabrication de semi-conducteurs, tandis que l'EPDM convient aux fluides à pH neutre en biotechnologie. Le NBR (caoutchouc nitrile-butadiène) est économique pour les huiles, mais moins courant en haute pureté en raison de son potentiel de gonflement. Consultez toujours les tableaux de compatibilité ; des matériaux incompatibles peuvent provoquer une rupture de la membrane et une contamination.

Tenez également compte des températures et des pressions nominales. Les membranes ont des limites : le PTFE supporte jusqu'à 150 °C, tandis que l'EPDM atteint un maximum de 120 °C. Pour les applications UHP, privilégiez des pièces en contact avec le fluide exemptes de métal afin d'éviter toute contamination ionique.



Caractéristiques de conception et d'efficacité

La conception a un impact sur l'efficacité du débit et la nettoyabilité. Les vannes à déversoir sont excellentes pour l'étranglement, mais peuvent engendrer des zones mortes ; les conceptions à passage direct minimisent les pertes de charge pour un débit efficace, essentiel dans les fermenteurs biotechnologiques à haut volume. Privilégiez les angles d'auto-drainage (au moins 2 à 3 degrés) pour éviter la formation de flaques et améliorer l'efficacité du NEP.

L'efficacité se mesure par une faible variation du Cv et une énergie d'actionnement minimale. Les actionneurs pneumatiques avec positionneurs assurent un contrôle précis, réduisant les dépassements et le gaspillage d'énergie. Pour un fonctionnement sans souci, choisissez des vannes de conception modulaire permettant une maintenance en ligne sans démontage de la canalisation. Des capteurs intégrés pour la détection des fuites ou la surveillance du débit améliorent l'efficacité grâce à la maintenance prédictive.

La taille est importante : les vannes surdimensionnées gaspillent de l'espace et augmentent les coûts, tandis que les vannes sous-dimensionnées entraînent des pertes de charge importantes et sollicitent les pompes. Calculez le Cv requis en fonction du débit, de la viscosité et du delta P à l'aide de formules telles que Q = Cv √(ΔP / SG), où Q représente le débit, ΔP la perte de charge et SG la densité.



Certifications et conformité

Certifications exigeant une pureté élevée. Pour les bioprocédés, la conformité à la norme ASME BPE est essentielle, garantissant ainsi une conception hygiénique. Conforme à la norme FDA 21 CFR 177 pour les matériaux en contact avec les aliments et les produits pharmaceutiques, et aux normes sanitaires 3-A pour les applications laitières.

Les tests de biocompatibilité USP Classe VI sont essentiels pour les produits injectables. La certification EHEDG confirme la nettoyabilité. Pour les semi-conducteurs, les normes SEMI traitent du contrôle des particules.

Les fabricants réputés fournissent une traçabilité, comme des certificats de matériaux (3.1 ou 3.2 EN 10204), garantissant la pureté du lot.



Aspects sans entretien et sans tracas

Des vannes simples à utiliser minimisent les interventions. Optez pour des conceptions comportant moins de pièces, comme des membranes monoblocs, pour réduire les erreurs d'assemblage. Les mécanismes de changement rapide réduisent les temps d'arrêt de plusieurs heures à quelques minutes. La maintenance prédictive via l'intégration IoT détecte l'usure avant la défaillance.

L'efficacité est indissociable de la longévité ; les vannes à membrane renforcée durent de 1 à 5 millions de cycles. Tenez compte du coût total de possession : prix initial vs économies de maintenance.



Fournisseur et personnalisation

Choisissez des fournisseurs ayant fait leurs preuves, comme ceux proposant des configurations personnalisées pour des processus uniques. Évaluez les garanties, l'assistance et les délais. Tester des prototypes dans votre système permet de vérifier les performances.

En priorisant ces facteurs, vous garantissez des vannes pures, efficaces et nécessitant peu d’entretien, optimisant ainsi vos opérations.



Applications dans les industries de haute technologie

Les vannes à membrane haute pureté excellent dans les secteurs exigeants. Dans les industries pharmaceutique et biotechnologique, elles contrôlent les fluides stériles dans les bioréacteurs, les systèmes de chromatographie et les lignes de remplissage, prévenant ainsi la contamination croisée. Leur conception aseptique permet la stérilisation en place (SIP) à 135 °C, garantissant la stérilité.

Dans les semi-conducteurs, les vannes UHP gèrent l'eau ultrapure (UPW) et les produits chimiques comme l'acide fluorhydrique lors des procédés de gravure, où une pureté de l'ordre du ppb est essentielle pour éviter les défauts. L'efficacité se traduit ici par un débit élevé avec un minimum de particules.

Les industries agroalimentaires les utilisent pour le transfert hygiénique des jus et des produits laitiers, conformément aux normes 3-A pour prévenir la prolifération bactérienne. Dans le traitement de l'eau, ils éliminent efficacement les agents corrosifs.

Les applications émergentes incluent la production d'hydrogène et la fabrication de batteries, où la pureté prévient l'empoisonnement des catalyseurs. Polyvalentes et adaptables, ces vannes favorisent l'innovation dans tous les secteurs.



Erreurs courantes et meilleures pratiques

Évitez les pièges tels que l'ignorance de la viscosité du fluide, qui peut entraîner un écoulement inefficace : modélisez toujours votre système. Négliger les certifications peut entraîner des manquements réglementaires ; vérifiez-les rapidement.

Négliger les programmes d'entretien réduit la durée de vie ; effectuez des inspections régulières pour détecter les fissures ou le durcissement. Choisir des matériaux bon marché favorise la corrosion ; investissez dans la qualité.

Bonnes pratiques : Effectuer des évaluations des risques, consulter des experts et réaliser des essais pilotes. Former le personnel au bon fonctionnement afin d'éviter les surcouples. Utiliser des vannes de dérivation à trois voies pour les routages complexes et optimiser l'efficacité.

Restez informé des innovations telles que les vannes intelligentes pour une surveillance en temps réel.

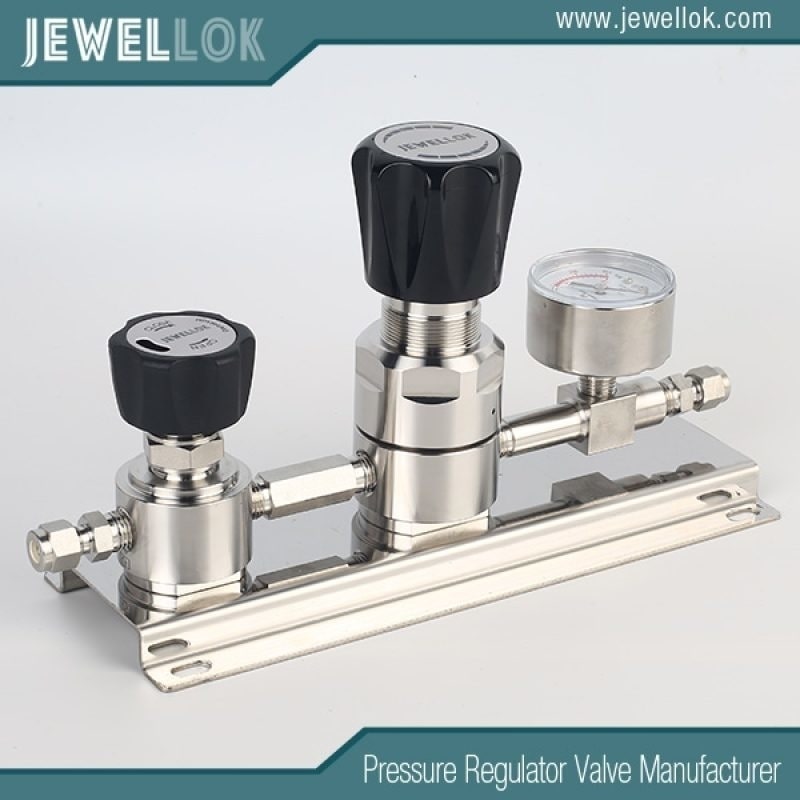

système de distribution de gaz haute pureté et haute pression
Conclusion

Choisir des vannes à membrane haute pureté, simples et efficaces, se résume à une évaluation approfondie des matériaux, de la conception, des certifications et de l'adéquation à l'application. En vous concentrant sur ces éléments, vous garantissez des performances fiables, des économies et la conformité. Face à l'évolution des industries, choisir la vanne adaptée aujourd'hui est le gage de la réussite de demain. Consultez des spécialistes et privilégiez la qualité pour des résultats optimaux.
