Comment fonctionne un collecteur de commutation pour l'hélium ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un collecteur de commutation pour l'hélium ?

{{{sourceTextContent.description}}}

Dans les écosystèmes complexes des hôpitaux modernes, de la recherche scientifique de pointe et des secteurs industriels à haut risque, l’approvisionnement continu en gaz spécifiques n’est pas seulement une question de commodité : c’est la condition sine qua non des processus critiques. Lorsque ce gaz est l’hélium, les enjeux sont particulièrement importants. Gaz noble doté de propriétés uniques, l’hélium est à la fois indispensable et, surtout, une ressource non renouvelable soumise à la volatilité de l’approvisionnement. Une interruption inattendue du flux d’hélium peut interrompre une IRM dans un hôpital, ruiner des années de recherche scientifique ou compromettre l’intégrité d’une plaquette de semi-conducteur valant des millions. Le collecteur de basculement de l’hélium est un dispositif d’ingénierie sophistiqué qui fait office de rempart contre de telles perturbations catastrophiques. Il assure une transition fluide et ininterrompue de l’alimentation principale vers une réserve secondaire, sans la moindre fluctuation de pression. Mais comment ce système parvient-il à réaliser un exploit aussi crucial ?

À la base, un collecteur de commutation d’hélium est une sentinelle automatisée, un dispositif qui surveille en permanence la pression du gaz et effectue une commutation préprogrammée au moment précis où la source principale est épuisée. Son fonctionnement est un véritable modèle de pneumatique appliquée, exploitant les principes fondamentaux des différences de pression, de la mécanique des ressorts et des clapets anti-retour pour créer un système à toute épreuve. Comprendre son fonctionnement est essentiel pour apprécier son rôle dans la protection de certaines des technologies les plus avancées au monde.

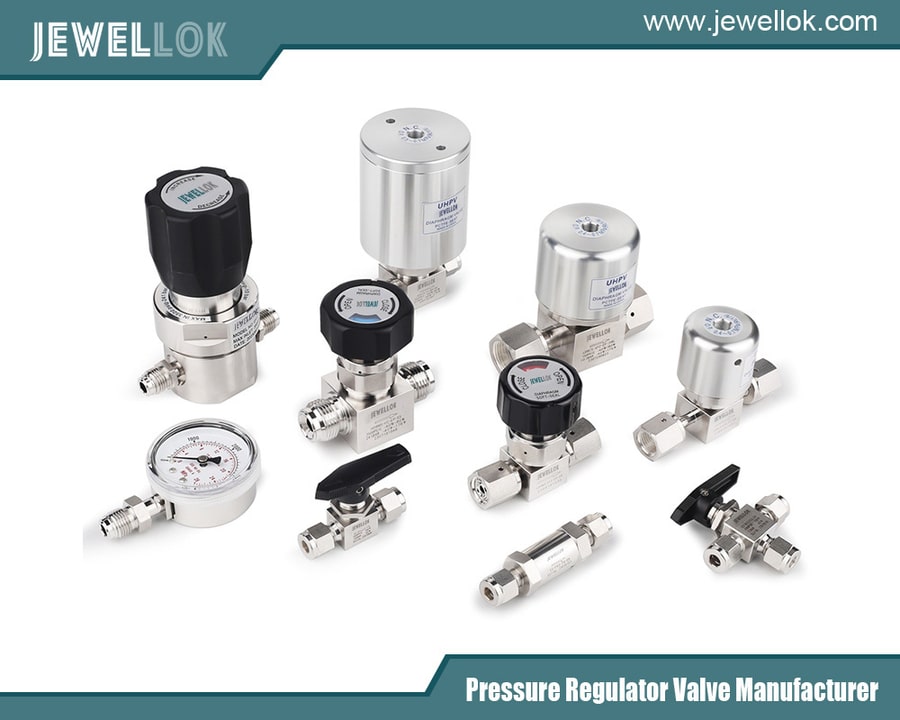

Fabricants de régulateurs de gaz spéciaux
Fabricants de régulateurs de gaz spéciaux

Le rôle crucial de l’hélium : pourquoi le collecteur est indispensable

Avant d’analyser les composants, il est essentiel de comprendre pourquoi l’hélium nécessite un système d’alimentation aussi fiable. Contrairement à l’argon, qui est abondant dans l’atmosphère, l’hélium est extrait des gisements de gaz naturel et constitue une ressource limitée. Ses applications sont également particulièrement sensibles :

Imagerie médicale : les appareils d’imagerie par résonance magnétique (IRM) utilisent de l’hélium liquide pour refroidir leurs aimants supraconducteurs jusqu’à une température proche du zéro absolu. Bien que l’aimant soit généralement hermétique, l’évaporation du gaz et les systèmes qui dépendent de l’hélium gazeux pour le refroidissement et la purge ne peuvent être interrompus sans risquer un « quench » — un événement catastrophique au cours duquel l’aimant perd sa supraconductivité, entraînant des millions de dollars de dommages et de temps d’arrêt.
Chimie analytique : la chromatographie en phase gazeuse (CPG) et la spectrométrie de masse utilisent l’hélium comme gaz vecteur. Toute fluctuation ou perte de pression au cours d’une analyse introduit du bruit, compromet l’étalonnage et invalide les résultats, ce qui peut entraîner le gaspillage d’échantillons inestimables et de semaines de préparation.
Aérospatiale et tests d’étanchéité : la petite taille atomique de l’hélium en fait le gaz traceur idéal pour détecter les fuites microscopiques dans les systèmes de carburant, les engins spatiaux et les chambres à vide poussé. Une interruption de l’alimentation en hélium pendant un test rend toute la procédure inutile et compromet la sécurité.
Fabrication de semi-conducteurs : Dans la fabrication de micropuces, l’hélium est utilisé pour son excellente conductivité thermique dans les chambres de gravure au plasma et de dépôt chimique en phase vapeur. Une perte de refroidissement peut détruire des lots entiers de plaquettes.
Le collecteur de commutation est le dispositif qui empêche ces défaillances coûteuses et dangereuses, en assurant le débit continu requis par ces procédés.

Analyse du système : composants essentiels du collecteur

Un collecteur de commutation d’hélium standard à deux bouteilles est un ensemble composé de plusieurs éléments clés, chacun jouant un rôle spécifique dans la « danse orchestrée » de la commutation des gaz :

Vannes d’entrée (principale et de réserve) : il s’agit de vannes d’arrêt manuelles, à raison d’une par bouteille de gaz. Elles permettent aux techniciens d’isoler en toute sécurité une bouteille en vue de son remplacement sans dépressuriser l’ensemble du système.
Régulateurs de pression de premier étage : sans doute les composants les plus critiques pour un fonctionnement stable, ces régulateurs sont fixés à l’entrée de chaque bouteille. Ils prennent la pression extrêmement élevée et variable provenant de la bouteille d’hélium (qui peut atteindre 2 200 psi / 150 bar lorsqu’elle est pleine) et la réduisent à une pression « intermédiaire » ou « de ligne » plus faible et constante. Celle-ci est généralement réglée entre 100 et 150 psi (7 à 10 bars). Cette étape est cruciale car elle fournit un signal de pression stable que le mécanisme de basculement peut surveiller.
La vanne de basculement (le « cerveau » automatisé) : il s’agit de la pièce maîtresse du système. Il s’agit d’une vanne spécialisée dotée de deux entrées (provenant des détendeurs principal et de réserve) et d’une seule sortie. À l’intérieur, une membrane ou un piston sensible est constamment exposé à la pression provenant de la conduite d’alimentation principale. Un ressort calibré s’oppose à cette pression. La vanne est préréglée pour s’actionner à une « pression de basculement » spécifique.
Clapets anti-retour : ces clapets unidirectionnels sont intégrés à la vanne de commutation ou installés immédiatement en aval de celle-ci. Ils agissent comme des barrières essentielles, empêchant l’hélium provenant de l’alimentation active (de réserve) de refluer vers la conduite inactive (principale). Cela garantit l’absence de contamination croisée et maintient le sens du débit.
Manomètres : Le collecteur comporte deux types de manomètres :
Manomètres de niveau des bouteilles : Placés en aval de chaque vanne d’entrée, ils indiquent la haute pression à l’intérieur de chaque bouteille, fournissant ainsi une estimation approximative de la quantité de gaz restante.
Manomètre de pression de distribution : il indique la pression intermédiaire stable et régulée fournie à l’application en aval.
Vanne de sortie : vanne manuelle qui contrôle le débit final de gaz depuis le collecteur jusqu’au point d’utilisation (par exemple, l’appareil d’IRM ou l’instrument de chromatographie en phase gazeuse).
Mécanisme d’alerte : il s’agit de l’outil de communication du système. Il s’agit généralement d’un indicateur visuel de couleur vive (souvent rouge) qui s’affiche lorsque le système bascule en mode de réserve. Sur les modèles plus avancés, cette action mécanique peut également déclencher un micro-interrupteur pneumatique ou électrique afin d’activer une alarme sonore, un voyant d’avertissement, voire d’envoyer un signal à un système de gestion technique du bâtiment.

La séquence de fonctionnement : une description étape par étape

L’élégance du collecteur de basculement réside dans son fonctionnement étape par étape, une séquence qui garantit une interruption nulle du débit de gaz.

Phase 1 : Fonctionnement normal – Alimentation principale active

Au départ, les bouteilles principale et de réserve sont toutes deux pleines, et leurs vannes d’entrée respectives sont ouvertes. L’hélium à haute pression provenant de la bouteille principale s’écoule à travers son détendeur de premier étage, qui réduit la pression à une valeur stable de 100 psi. Ce gaz régulé pénètre alors dans l’entrée « principale » de la vanne de commutation.

À l’intérieur de la vanne de commutation, la pression de 100 psi exerce une force sur la membrane, comprimant le ressort de calibrage interne. Cette force maintient le mécanisme interne de la vanne en position « principale ». Dans cet état, le circuit d’écoulement provenant de l’entrée principale est entièrement ouvert, tandis que celui provenant de l’entrée de réserve est bloqué mécaniquement. Le clapet anti-retour côté principal est maintenu ouvert par le débit, tandis que celui côté réserve reste fermé. L’hélium s’écoule sans entrave depuis la bouteille principale, traverse la vanne de commutation et alimente l’application. Le système est en état d’équilibre et le drapeau d’alerte reste abaissé.

Phase 2 : Épuisement et commutation automatique

À mesure que la bouteille principale se vide, la pression à l’intérieur de celle-ci chute. Le détendeur de premier étage est conçu pour maintenir une pression de sortie constante de 100 psi jusqu’à ce que la pression de la bouteille s’approche très près de cette pression de distribution. Une fois ce seuil atteint, le détendeur ne peut plus compenser.

La pression dans la conduite reliant le détendeur principal à la vanne de commutation commence à baisser. Lorsque cette pression passe en dessous du seuil de basculement préréglé du collecteur (par exemple, 50 psi), la force exercée sur la membrane n’est plus suffisante pour vaincre la forte résistance du ressort de calibrage.

Le ressort entre alors en action, actionnant rapidement le mécanisme interne de la vanne de basculement. Cette action est instantanée et produit deux effets simultanés :

Elle coupe mécaniquement le circuit d’écoulement provenant de l’entrée primaire vide.
Elle ouvre le circuit d’écoulement provenant de l’entrée de réserve pleine.
L’hélium régulé à 100 psi provenant de la bouteille de réserve remplit immédiatement la vanne de commutation. Dès que la pression du côté primaire a chuté, le clapet anti-retour associé s’est refermé brusquement, empêchant tout reflux du nouveau gaz de réserve vers la conduite primaire vide. Le débit de gaz provient désormais sans interruption de la bouteille de réserve. L’ensemble de la transition s’effectue en quelques millisecondes — bien plus rapidement que ne peut le détecter n’importe quel instrument ou processus sensible.

Phase 3 : Alarme et réinitialisation du système

Le mouvement physique du mécanisme interne de la vanne de commutation est relié au système d’alerte. Lorsque la vanne passe de la position « Primaire » à la position « Réserve », elle déclenche l’apparition d’un drapeau rouge vif et peut activer une alarme électronique.

C’est le signal sans équivoque du collecteur : « La bouteille principale est vide. Je suis passé en réserve pour maintenir votre processus, mais la bouteille vide doit être remplacée immédiatement. » Un technicien peut alors intervenir de manière proactive. Il fermera la vanne d’admission de la bouteille principale vide, purge en toute sécurité la pression résiduelle de ce côté du collecteur, remplacera la bouteille et ouvrira la vanne de la nouvelle bouteille principale. Une fois le côté principal remise sous pression, le technicien réinitialise manuellement la vanne de commutation (généralement à l’aide d’un bouton ou d’un levier). Cette action ramène la vanne en position principale, ferme l’entrée de réserve, désactive l’alerte et réarme le système pour le cycle suivant.

Considérations particulières concernant l’hélium

Bien que le principe soit le même que pour l’argon, la petite taille atomique de l’hélium et son statut de ressource critique exigent une attention particulière. Les collecteurs conçus pour l’hélium doivent être construits selon les normes les plus strictes en matière d’étanchéité. Chaque raccord, tige de vanne et joint est conçu avec précision pour empêcher les fuites infimes qui seraient insignifiantes avec des molécules de gaz plus grosses, mais qui sont coûteuses et problématiques avec l’hélium. De plus, dans de nombreuses installations, ces collecteurs font partie d’un système plus vaste de gestion des gaz en vrac pouvant inclure des dewars d’hélium liquide et des réseaux de distribution complexes, dont l’utilisation et l’efficacité sont toutes surveillées.

Fabricants de régulateurs de gaz spéciaux
Fabricants de régulateurs de gaz spéciaux

Conclusion

Le collecteur de commutation d’hélium est un modèle de conception robuste et intelligente. Il transforme un point de défaillance unique et vulnérable — la bouteille de gaz à durée de vie limitée — en un système géré et redondant. En exploitant des principes physiques simples, il remplit une fonction vitale pour la continuité des soins de santé, des découvertes scientifiques et de l’innovation technologique. Il fonctionne silencieusement et de manière fiable en arrière-plan, telle une sentinelle mécanique veillant à ce que le débit de ce gaz précieux et irremplaçable ne faiblisse jamais. Dans un monde de plus en plus dépendant de la précision et de la fiabilité, le collecteur de commutation d’hélium n’est pas simplement un élément de plomberie ; c’est un pilier fondamental de l’infrastructure industrielle et scientifique moderne.
