Analyse technique des régulateurs de pression à membrane liée UHP dans les systèmes avancés d’alimentation en gaz

Introduction : le rôle essentiel de la régulation de pression dans les environnements UHP
Dans le secteur de la fabrication moderne de haute technologie — qui couvre les semi-conducteurs, le photovoltaïque et l’aérospatiale —, l’intégrité des systèmes d’alimentation en gaz est primordiale. Au cœur de ces systèmes se trouve le régulateur de pression à membrane liée UHP (ultra-haute pureté). À mesure que la géométrie des dispositifs diminue pour atteindre une échelle inférieure à 5 nm, la marge d’erreur en matière de contamination par les gaz, d’instabilité de la pression et de fuites disparaît.

Le régulateur de pression à membrane liée UHP n’est pas simplement une vanne ; c’est un instrument de précision conçu pour faire le lien entre le stockage en vrac à haute pression et les chambres de traitement sensibles. Cet article propose une analyse technique exhaustive de son architecture, des principes mécaniques de la conception à membrane liée, des considérations relatives à la science des matériaux, ainsi que de son rôle indispensable dans les chaînes d’approvisionnement mondiales.

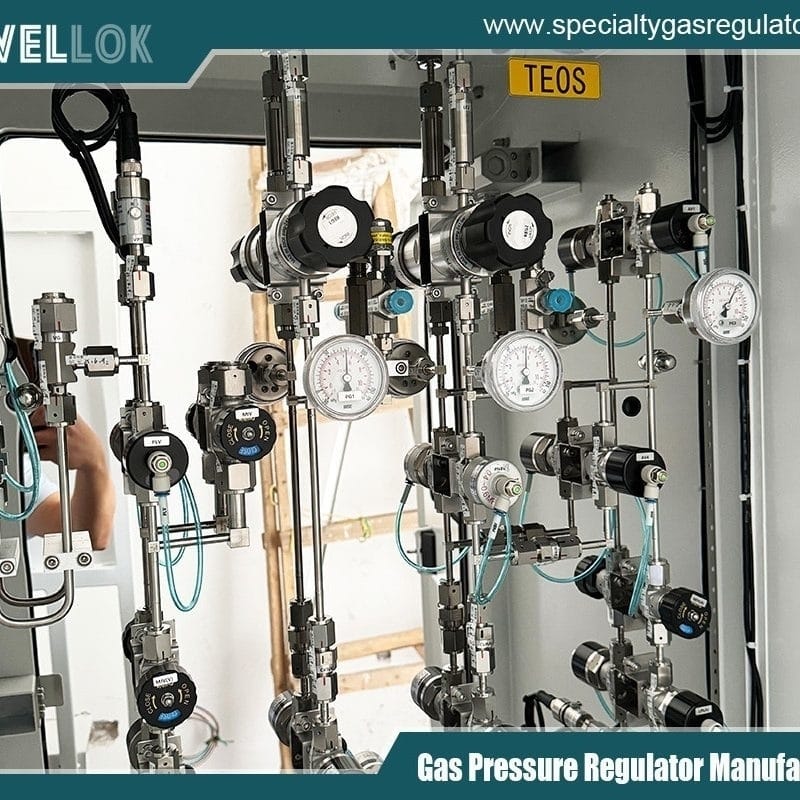

Régulateurs de pression de gaz UHP en acier inoxydable 316L
Régulateurs de pression de gaz UHP en acier inoxydable 316L
Définition de l’architecture à « membrane liée »
Pour comprendre l’importance de la conception « à membrane reliée », il faut d’abord comprendre les limites des régulateurs de pression standard. Dans un régulateur conventionnel, la membrane et le clapet (le composant interne qui régule le débit) sont deux entités distinctes maintenues ensemble par la tension d’un ressort ou la pression du gaz.

Dans un régulateur de pression UHP à membrane reliée, la membrane est reliée mécaniquement — ou « attachée » — au clapet. Cette liaison mécanique garantit que, lorsque la membrane se déplace vers le haut (en raison d’une baisse de la pression en aval ou d’un réglage manuel), elle tire physiquement le clapet vers la position ouverte. À l’inverse, lorsque le régulateur est fermé, la membrane force le clapet à se loger dans son siège.

2.1 Avantages de la liaison mécanique

Fermeture positive : les régulateurs standard s’appuient sur la force d’un ressort pour fermer le clapet. En cas de présence de particules ou de « glissement du siège », l’étanchéité peut être compromise. La conception à membrane reliée permet à l’utilisateur de forcer manuellement le clapet contre le siège, garantissant ainsi une étanchéité parfaite même en présence de contaminants mineurs.
Manipulation de gaz dangereux : De nombreux procédés UHP impliquent des gaz pyrophoriques, toxiques ou corrosifs (par exemple, le silane, la phosphine, le chlorure d’hydrogène). Le diaphragme relié garantit que le régulateur ne « reste pas ouvert », empêchant ainsi tout rejet catastrophique de gaz.
Réduction de l’hystérésis : la liaison directe réduit le « jeu » entre les composants, offrant une réponse plus linéaire et prévisible aux variations de pression.

Science des matériaux et intégrité des surfaces
Dans le domaine de l’UHP, les surfaces « en contact avec le fluide » — celles en contact avec le gaz — doivent être chimiquement inertes et physiquement lisses.

3.1 Acier inoxydable 316L et électropolissage

La norme industrielle pour le corps d’un régulateur de pression UHP à membrane liée est l’acier inoxydable 316L, souvent affiné par des procédés de fusion simple ou double (VIM/VAR) afin de réduire les inclusions. Pour atteindre le niveau UHP, ces corps sont soumis à un électropolissage. Ce procédé électrochimique élimine les « crêtes et creux » de la surface métallique à l’échelle microscopique, permettant d’obtenir une finition de surface de 10 Ra ou moins. Cela empêche l’humidité et les particules de rester piégées à la surface (dégazage).

3.2 Alliages exotiques pour les applications corrosives

Pour des gaz tels que le HCl anhydre ou le HBr, même l’acier inoxydable 316L peut succomber à la corrosion par piqûres. Dans ces cas, la membrane — le composant le plus sollicité — est généralement fabriquée à partir d’alliages à haute résistance tels que l’Hastelloy C-22 ou l’Elgiloy. Ces matériaux offrent une durée de vie en fatigue et une résistance aux attaques chimiques supérieures.

Indicateurs de performance : « droop », effet de la pression d’alimentation et étanchéité
Lorsqu’ils choisissent un régulateur de pression UHP à membrane liée, les ingénieurs se concentrent sur trois courbes de performance essentielles.

4.1 Le phénomène de « chute de pression »

La chute de pression correspond à la diminution de la pression de sortie à mesure que le débit augmente. Un régulateur UHP de haute qualité est conçu avec une grande membrane de détection afin de minimiser cet effet. La conception à membrane liée contribue à maintenir un « point de consigne » stable dans des conditions de débit variables, ce qui est essentiel pour des procédés tels que le dépôt par couche atomique (ALD).

4.2 Effet de la pression d’alimentation (SPE)

Le SPE se produit lorsque la pression d’entrée (provenant d’une bouteille de gaz qui s’épuise) chute, entraînant une augmentation de la pression de sortie. Comme le mécanisme à membrane liée permet un meilleur contrôle de la position du clapet, les fabricants peuvent ajuster la géométrie interne pour obtenir un SPE inférieur à 1 % — ce qui signifie que pour chaque baisse de 100 PSI dans la bouteille, la pression du procédé ne fluctue que de 1 PSI.

4.3 Étanchéité et dégazage

Les fuites dans un système UHP sont mesurées de deux manières :

Fuite interne : infiltration d’air atmosphérique dans le flux de gaz.
Fuite à travers le siège : gaz contournant le clapet lorsque celui-ci est fermé.
Les régulateurs de pression UHP à membrane liée sont soumis à des tests d’étanchéité à l’hélium pour détecter des fuites aussi faibles que 1 × 10⁻⁹ atm cc/s. Ce niveau d’étanchéité est indispensable pour empêcher l’oxygène et l’humidité de pénétrer dans la conduite, ce qui oxyderait les plaquettes et détruirait des lots de production entiers.

Profils d’application
5.1 Fabrication de semi-conducteurs (la « Fab »)

Au sein de la Fab, ces régulateurs se trouvent dans les armoires à gaz et les boîtiers de vannes (VMB). Ils prélèvent le gaz à haute pression provenant de la sous-fab et le régulent à des niveaux précis pour les outils. Le régulateur à membrane liée est privilégié dans ce contexte, car il est capable de supporter les cycles rapides exigés par les équipements modernes de lithographie et de gravure.

5.2 Laboratoires d’analyse et instrumentation

En chromatographie en phase gazeuse et en spectrométrie de masse, le bruit de fond de l’instrument est souvent déterminé par la stabilité du gaz vecteur. Un régulateur de pression UHP à membrane liée assure la régulation de pression « parfaitement stable » nécessaire pour détecter des niveaux d’impuretés de l’ordre de quelques parties par milliard (ppb).

Meilleures pratiques d’installation et de maintenance
Pour préserver le statut UHP d’un régulateur à membrane liée, des protocoles spécifiques doivent être respectés :

Purge : avant l’installation, le système doit être purgé à l’azote ou à l’argon de haute pureté afin d’éliminer l’humidité atmosphérique.
Assemblage en salle blanche : les régulateurs ne doivent être déballés et installés que dans un environnement de salle blanche de classe 100 (ISO 5) ou supérieure.
Soudage orbital : la plupart des régulateurs UHP sont équipés de raccords ou de tubulures destinées au soudage orbital. Cela élimine le recours aux filetages, qui constituent une source majeure de génération de particules.

Tendances futures : intégration numérique et miniaturisation
Alors que le secteur évolue vers l’« Industrie 4.0 », nous assistons à l’émergence de régulateurs de pression UHP « intelligents » à membrane liée. Ces appareils intègrent des transducteurs de pression et une connectivité IoT, permettant aux responsables d’usines de semi-conducteurs de surveiller en temps réel la consommation de gaz et l’état des régulateurs. De plus, l’espace au sein des usines de fabrication devenant de plus en plus coûteux, des « mini-régulateurs » offrant la même fiabilité que les modèles à membrane liée sont en cours de développement afin de s’adapter à des encombrements d’équipements plus réduits.

Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Régulateur spécialisé à deux étages en acier inoxydable de haute pureté
Conclusion
Le régulateur de pression UHP à membrane liée est un véritable chef-d’œuvre d’ingénierie mécanique. En combinant la sécurité d’une liaison mécanique avec la pureté d’alliages exotiques électropolissés, il permet la production des micropuces qui font fonctionner notre monde moderne. Pour les ingénieurs et les responsables des achats, le choix du régulateur adapté — en tenant compte de la chute de pression, de la compatibilité des matériaux et des taux de fuite — n’est pas seulement un choix technique, mais une exigence fondamentale pour l’excellence opérationnelle dans les environnements de haute pureté.
