Guide technique sur les systèmes automatiques de commutation de gaz

{{{sourceTextContent.subTitle}}}

Guide technique sur les systèmes automatiques de commutation de gaz

{{{sourceTextContent.description}}}

Dans les environnements industriels de haute précision, le passage d’une source de gaz épuisée à une réserve constitue bien plus qu’une simple nécessité logistique ; il s’agit d’une variable critique du processus. Dans des secteurs allant de la fabrication de semi-conducteurs et de produits pharmaceutiques aux laboratoires d’analyse et aux énergies renouvelables, toute fluctuation ou interruption de l’alimentation en gaz peut entraîner des pertes catastrophiques de produits, des dommages matériels ou des risques pour la sécurité. Le système de basculement automatique de gaz constitue la principale protection contre ces risques, garantissant un débit continu et ininterrompu de gaz de très haute pureté.

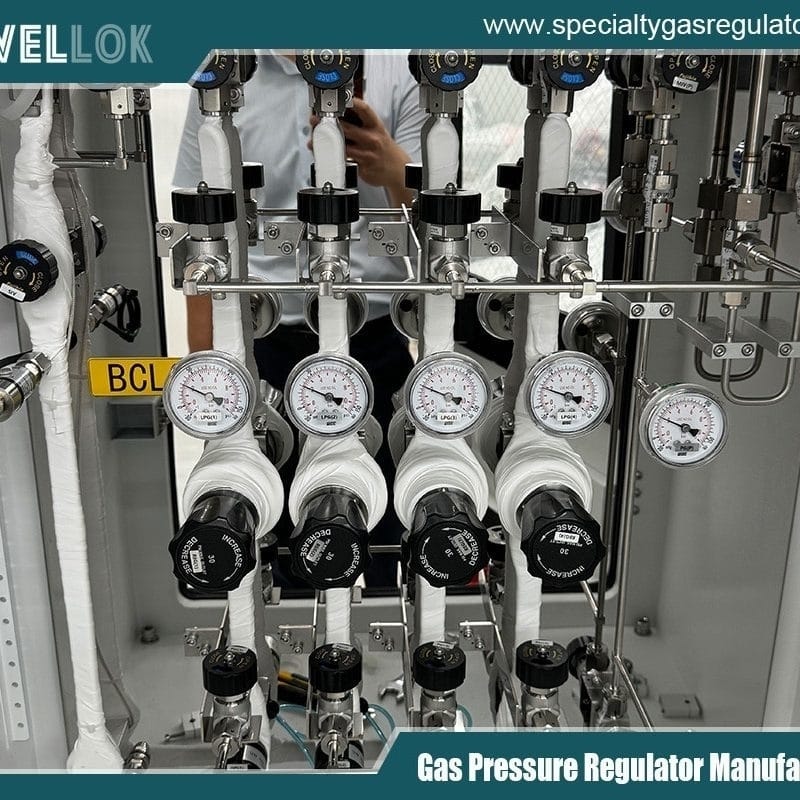

Régulateurs de pression pour gaz de très haute pureté à haut débit
Régulateurs de pression pour gaz de très haute pureté à haut débit
Comprendre le mécanisme de commutation automatique des gaz
Un système de commutation automatique des gaz, également appelé « collecteur de commutation », est un ensemble technique de contrôle des fluides conçu pour assurer un approvisionnement ininterrompu en gaz en basculant automatiquement d’une bouteille (ou d’un banc) principale vers une réserve secondaire dès qu’un seuil de pression prédéfini est atteint.

Contrairement aux systèmes manuels, qui nécessitent qu’un opérateur surveille les manomètres et actionne physiquement les vannes, un système automatique fonctionne de manière autonome. Cette autonomie est obtenue grâce à une logique de différentiel de pression ou à l’intégration de capteurs électroniques, permettant un fonctionnement 24 h/24 et 7 j/7 sans intervention humaine.

Composants techniques essentiels
L’intégrité et la fiabilité d’un système de basculement dépendent de la qualité de chacun de ses composants. Les systèmes haute performance, tels que ceux fabriqués en acier inoxydable 316L, comprennent généralement :

Régulateurs de pression à deux étages : les collecteurs les plus avancés utilisent un processus de réduction de pression en deux étages. Le premier étage réduit la pression d’entrée élevée provenant des bouteilles, tandis que le second étage ajuste avec précision la pression de sortie en fonction des exigences de l’application, garantissant ainsi la stabilité même lorsque la pression des bouteilles diminue.
Vanne de commutation automatique : le « cœur » du système. Dans les versions pneumatiques/mécaniques, cette vanne réagit à la différence de pression entre les deux batteries. Dans les versions électroniques, un automate programmable (PLC) ou un microcontrôleur déclenche une électrovanne lorsque des capteurs détectent un niveau insuffisant.
Transducteurs de pression et manomètres : ils fournissent des données en temps réel sur l’état des sources primaire et secondaire.
Clapets anti-retour : installés à chaque entrée, les clapets anti-retour empêchent le reflux et la contamination croisée lors du remplacement des bouteilles.
Vannes de purge : des ensembles de purge intégrés permettent aux opérateurs d’évacuer l’air atmosphérique et l’humidité des conduites lors des changements de bouteilles, garantissant ainsi la pureté du gaz.
Alarmes visuelles et sonores : celles-ci signalent au personnel qu’un basculement s’est produit et que le banc épuisé doit être remplacé.

Matériaux d’ingénierie : le rôle de l’acier inoxydable 316L
Pour les gaz spéciaux — en particulier ceux qui sont corrosifs, toxiques ou de très haute pureté (UHP) —, le choix du matériau n’est pas négociable. L’acier inoxydable 316L est la norme industrielle en raison de sa résistance supérieure à la corrosion et de ses faibles propriétés de dégazage.

Dans les applications UHP telles que la fabrication de semi-conducteurs, les composants sont souvent soumis à un électropolissage afin d’obtenir un état de surface de 5 Ra ou mieux. Cette surface ultra-lisse minimise la rétention de particules et empêche l’accumulation de contaminants susceptibles de compromettre l’intégrité du flux gazeux.

Principe de fonctionnement : la méthode de la différence de pression
La méthode mécanique la plus courante pour la commutation automatique repose sur une différence de pression.

Configuration du système : les batteries primaire et secondaire sont toutes deux raccordées et ouvertes. Le régulateur primaire est réglé sur une pression de sortie légèrement supérieure à celle du régulateur secondaire.
Consommation primaire : le système s’alimente à partir du banc primaire car son point de consigne plus élevé maintient le clapet anti-retour secondaire fermé.
La commutation : à mesure que les bouteilles primaires se vident, la pression chute en dessous du point de consigne du régulateur secondaire. À ce moment précis, le régulateur secondaire « prend le relais » pour alimenter le circuit.
Réinitialisation : une fois que l’opérateur a remplacé les bouteilles primaires vides, il actionne une poignée ou réinitialise la commande électronique pour désigner les nouvelles bouteilles comme source primaire, et le cycle se poursuit.

Applications critiques
Semi-conducteurs : Les micropuces modernes nécessitent un flux constant de gaz tels que le silane, le trifluorure d’azote et l’argon. Même une chute de pression d’une milliseconde lors d’une commutation peut endommager une plaquette de silicium.
Laboratoires : Les instruments de chromatographie en phase gazeuse et de spectrométrie de masse nécessitent des gaz vecteurs stables et de haute pureté pour garantir des résultats précis.
Hôpitaux : les collecteurs de gaz médicaux garantissent que les systèmes de maintien des fonctions vitales, tels que les ventilateurs, disposent d’un approvisionnement constant en oxygène ou en protoxyde d’azote.
Énergies renouvelables : la production de piles à combustible à hydrogène et la fabrication de panneaux solaires s’appuient sur ces systèmes pour maintenir des chaînes de production à haut débit.

Normes de sécurité et de performance
Lors de la conception ou de la mise en œuvre d’un système de commutation automatique de gaz, le respect des normes internationales est essentiel. Cela inclut le respect des normes ASME (American Society of Mechanical Engineers) pour les récipients sous pression et la certification CE pour les composants électroniques. De plus, les systèmes manipulant des gaz inflammables doivent intégrer des pare-flammes et être mis à la terre pour prévenir les décharges électrostatiques.

Maintenance et longévité
Pour garantir une durée de vie élevée (dépassant souvent 1 million de cycles dans les systèmes haut de gamme), une maintenance régulière est nécessaire. Cela implique :

Contrôle d’étanchéité : vérifier périodiquement tous les raccords et les connexions en queue de cochon à l’aide d’un détecteur de fuites à l’hélium ou de solutions spécialisées.
Étalonnage des régulateurs : s’assurer que les seuils de pression de commutation restent précis.
Inspection des composants : vérifier les vannes à membrane et les joints pour détecter tout signe d’usure ou de dégradation chimique.
Régulateurs de pression pour gaz ultra-purs à haut débit
Régulateurs de pression pour gaz ultra-purs à haut débit
Conclusion

Le système de commutation automatique des gaz est la pierre angulaire de la gestion moderne des gaz industriels. En éliminant les erreurs humaines, en réduisant au minimum les temps d’arrêt et en garantissant la pureté absolue de l’alimentation en gaz, ces systèmes permettent aux industries de haute technologie de repousser les limites de la précision et de l’efficacité. À mesure que les exigences de fabrication continuent de croître, l’intégration de composants en acier inoxydable 316L et d’une automatisation avancée restera la norme pour la distribution de gaz critique.
