Régulateurs de pression de gaz UHP haute pression et haut débit : aperçu technique complet

{{{sourceTextContent.subTitle}}}

Régulateurs de pression de gaz UHP haute pression et haut débit : aperçu technique complet

{{{sourceTextContent.description}}}

Dans le domaine de la gestion des gaz industriels, la précision et la pureté sont primordiales. Les régulateurs de pression pour gaz ultra-purs (UHP) à haute pression et haut débit constituent un composant essentiel des systèmes dans lesquels les gaz doivent être fournis à des pressions contrôlées sans compromettre leur intégrité. Ces régulateurs sont conçus pour gérer des gaz dont le niveau de pureté dépasse 99,999 %, garantissant ainsi une contamination minimale dans les applications sensibles. Les régulateurs UHP se distinguent par leur capacité à gérer des pressions d’entrée pouvant atteindre plusieurs milliers de livres par pouce carré (psig) tout en supportant des débits élevés, souvent mesurés en litres standard par minute (slpm) ou en pieds cubes par minute (scfm).

La demande pour de tels régulateurs provient de secteurs tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique, la biotechnologie et les laboratoires d’analyse, où même des traces d’impuretés peuvent entraîner des défaillances de processus ou des défauts de produits. Leurs capacités haute pression permettent à ces dispositifs de s’interfacer directement avec des bouteilles de gaz haute pression ou des systèmes d’alimentation en vrac, tandis que leurs caractéristiques de débit élevé leur permettent de prendre en charge des opérations à grande échelle sans perte de charge. Cet article se penche sur les aspects techniques de ces régulateurs, en explorant leur conception, leur fonctionnement, leurs applications ainsi que les meilleures pratiques en matière de sélection et d’entretien.

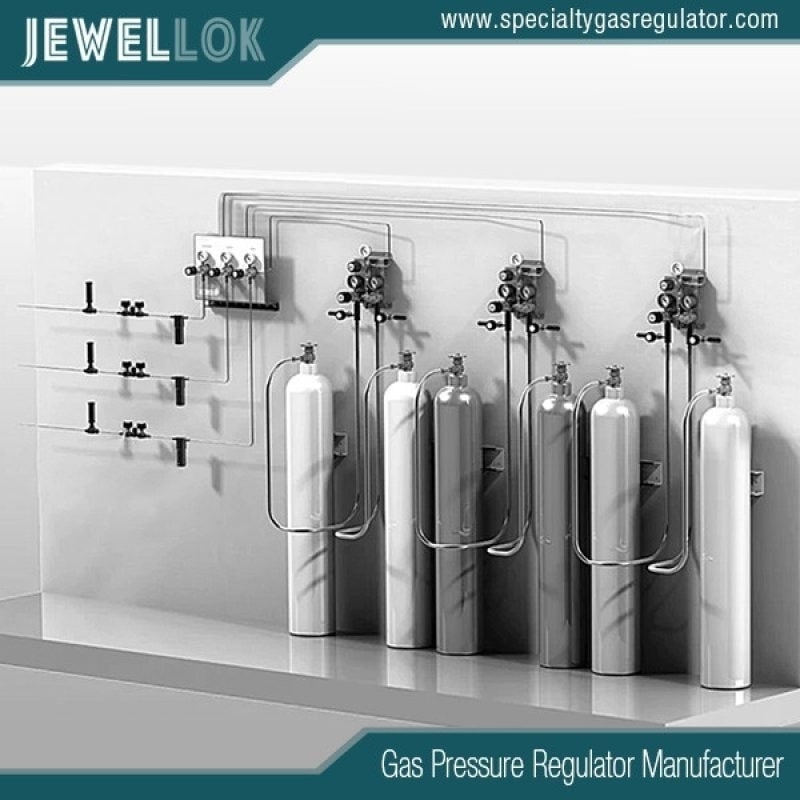

Fabricants de régulateurs de gaz spéciaux de haute pureté
Fabricants de régulateurs de gaz spéciaux de haute pureté
Comprendre les régulateurs de pression de gaz UHP

Les régulateurs de pression pour gaz ultra-hautes puretés sont des vannes spécialisées conçues pour réduire la pression des gaz entrants provenant d’une source à haute pression à un niveau inférieur, utilisable pour les processus en aval. Contrairement aux régulateurs standard, les modèles UHP accordent la priorité à la compatibilité des matériaux et à l’intégrité de l’étanchéité afin d’empêcher le dégazage, la génération de particules ou les réactions chimiques susceptibles de contaminer le flux de gaz.

Le terme « haute pression » fait généralement référence à des pressions d’entrée allant de 500 psig à plus de 4 500 psig, ce qui permet de prendre en charge des gaz stockés dans des bouteilles sous compression extrême. Le débit élevé, quant à lui, est quantifié par le coefficient de débit (Cv) du régulateur, qui peut atteindre des valeurs de 4,5 ou plus, permettant des débits allant jusqu’à 1 200 slpm ou plus. Cette combinaison est essentielle pour les applications nécessitant une distribution rapide de gaz sans créer de goulot d’étranglement dans le système.

Les régulateurs UHP sont souvent classés en fonction de leur configuration : à un étage pour une simple réduction de pression lorsque les variations de pression d’entrée sont minimes, et à plusieurs étages pour les situations exigeant une plus grande stabilité face à des alimentations fluctuantes. Les configurations à dôme chargé, dans lesquelles la pression de sortie est contrôlée par un dôme chargé de gaz plutôt que par un ressort, offrent une précision accrue dans les environnements à haut débit.

Caractéristiques principales des modèles haute pression et haut débit

Les régulateurs UHP modernes haute pression et haut débit intègrent plusieurs fonctionnalités avancées pour répondre à des exigences de performance strictes. L’une de leurs caractéristiques marquantes est leur conception compacte, qui facilite leur intégration dans des installations où l’espace est limité, telles que les armoires à gaz ou les lignes de traitement modulaires. Malgré leur faible encombrement, ces régulateurs conservent des capacités de débit élevées grâce à des géométries internes optimisées qui minimisent les turbulences et les pertes de charge.

Les matériaux jouent un rôle crucial dans les performances des régulateurs UHP. Les corps et les pièces en contact avec le fluide sont généralement fabriqués en acier inoxydable 316L VIM-VAR, qui subit une fusion par induction sous vide et une refusion à l’arc sous vide afin d’atteindre une pureté et une résistance à la corrosion exceptionnelles. Les membranes sont souvent fabriquées à partir d’alliages métalliques tels que l’Hastelloy ou l’Elgiloy, ce qui permet d’éviter les élastomères susceptibles d’introduire des contaminants. Certaines conceptions utilisent des architectures sans filetage ni ressort afin d’éliminer les voies de fuite potentielles et de réduire la libération de particules.

La stabilité de la pression est une autre caractéristique essentielle. Les mécanismes brevetés de ces régulateurs minimisent les fluctuations de la pression de sortie causées par les variations de la pression d’entrée ou du débit. Par exemple, les modèles à commande pneumatique utilisent un système pilote pour ajuster dynamiquement la position de la vanne, garantissant ainsi un débit constant même à des débits élevés. Les pressions de sortie peuvent être réglées manuellement jusqu’à 150 psig ou préréglées pour des applications spécifiques, avec des options de commande à distance via une commande pneumatique.

La résistance aux variations de température est essentielle, avec des plages de fonctionnement allant de -40 °C à 71 °C, s’adaptant ainsi à diverses conditions environnementales. Les raccords d’extrémité varient : joints métalliques VCJ de 1/4 de pouce, soudures bout à bout de tubes ou options modulaires à montage en surface telles que les joints en C de 1,5 pouce, tous conçus pour garantir une étanchéité parfaite dans les systèmes UHP.

Conception et composants

La conception des régulateurs de pression de gaz UHP haute pression et haut débit allie ingénierie mécanique et science des matériaux. Au cœur du système se trouve l’ensemble de détection de pression, généralement un diaphragme ou un piston qui réagit aux variations de pression en sortie. Dans les modèles à diaphragme, la membrane flexible isole le gaz de process du mécanisme d’actionnement, empêchant ainsi toute contamination.

Le siège de soupape et le clapet sont essentiels au contrôle du débit. Les modèles à haut débit sont dotés d’orifices plus larges — jusqu’à 1/2 pouce — et utilisent des matériaux tels que le PCTFE ou le Vespel pour garantir une durabilité optimale sous haute pression. Le corps abrite les orifices d’entrée et de sortie, souvent équipés de filtres intégrés permettant de retenir les particules jusqu’à l’échelle du micron.

Pour la gestion des hautes pressions, les régulateurs intègrent des chapeaux et des joints robustes. Les joints métal sur métal en contact avec l’atmosphère garantissent l’absence totale de fuites externes, tandis que les évents intégrés dans les unités en acier inoxydable acheminent en toute sécurité les éventuels dégazages internes. Les variantes à dôme comprennent une chambre de charge séparée remplie d’un gaz inerte, permettant un contrôle précis sans ressorts mécaniques susceptibles de se fatiguer avec le temps.

Les conceptions avancées peuvent inclure des configurations à six orifices pour une installation flexible, avec des options d’entrée par le bas ou par le côté. Certains modèles sont conformes aux normes USP Classe VI et BPE, répondant ainsi aux exigences biopharmaceutiques en matière de nettoyabilité et de stérilité.

Principes de fonctionnement

Le principe fondamental d’un régulateur de pression consiste à maintenir une pression de sortie définie en équilibrant les forces agissant sur l’élément de détection. Dans un régulateur UHP à un étage, le gaz à haute pression entre par l’entrée, traverse l’orifice de la vanne et se détend dans la chambre de sortie. La membrane détecte la pression de sortie et ajuste la position du clapet via une tringlerie ou un actionnement direct.

Lorsque la pression de sortie chute en raison d’une demande accrue, la membrane fléchit, ouvrant davantage la vanne pour permettre un débit plus important. À l’inverse, une augmentation de la pression ferme la vanne afin de limiter le débit. Dans les situations à haut débit, cette boucle de rétroaction doit réagir rapidement pour éviter la chute de pression — une diminution de la pression à des débits élevés.

Les régulateurs à dôme améliorent ce fonctionnement en utilisant la pression externe du gaz sur le dôme pour définir la force de référence, offrant ainsi une meilleure stabilité que les modèles à ressort. Pour une pureté ultra-élevée, l’absence de filetages et de ressorts réduit les volumes morts où les gaz pourraient stagner et contaminer le système.

Dans les applications à haute pression, les fonctions d’auto-purge permettent d’évacuer l’excès de pression en toute sécurité, tandis que les modèles sans purge sont utilisés pour les gaz dangereux. La valeur Cv détermine la capacité de débit : pour une chute de pression donnée, une valeur Cv plus élevée signifie un débit plus important, ce qui rend ces régulateurs idéaux pour la distribution de gaz en vrac.

Applications

Les régulateurs de pression de gaz UHP haute pression et haut débit sont largement utilisés dans les secteurs industriels nécessitant des environnements gazeux d’une pureté irréprochable. Dans la fabrication de semi-conducteurs, ils contrôlent des gaz tels que l’azote, l’argon et l’hydrogène pour le traitement des plaquettes, où les impuretés pourraient causer des défauts dans les micropuces.

Les secteurs pharmaceutique et biotechnologique les utilisent dans les bioréacteurs et les lignes de remplissage, garantissant une distribution de gaz stérile pour la production de médicaments. Les laboratoires d’analyse utilisent des régulateurs UHP pour la chromatographie et la spectrométrie de masse, où un débit élevé permet d’alimenter simultanément plusieurs instruments.

Dans le secteur de l’énergie, ils gèrent l’hydrogène à haute pression lors des essais de piles à combustible ou de la fabrication de panneaux solaires. Les industries agroalimentaires les utilisent pour réguler le CO₂ dans les processus de carbonatation, en préservant la pureté afin d’éviter les saveurs indésirables.

Les systèmes de réfrigération et de CVC bénéficient de leur capacité à gérer des fluides frigorigènes à haute pression, tandis que les centres de recherche s’appuient sur eux pour les gaz d’étalonnage dans les mesures de précision. Leur polyvalence s’étend à la production de LED et de panneaux photovoltaïques, où le silane ou l’ammoniac ultra-pur est régulé à des débits élevés.

Avantages et bénéfices

Le principal avantage de ces régulateurs réside dans leur contribution à la fiabilité des procédés. En fournissant une pression constante à des débits élevés, ils minimisent les temps d’arrêt et améliorent le rendement de production. La préservation de la pureté réduit le gaspillage lié aux lots contaminés, ce qui diminue les coûts d’exploitation.

Leur construction robuste garantit une longue durée de vie, avec des besoins d’entretien minimaux grâce à une conception résistante à la contamination. L’efficacité énergétique est améliorée, car des pressions stables optimisent les performances des équipements en aval.

La sécurité est renforcée par des fonctionnalités telles que la protection contre la surpression et des joints étanches, essentielles pour la manipulation de gaz à haute pression. L’évolutivité permet une intégration aussi bien dans de petits laboratoires que dans de grandes installations industrielles, avec des options modulaires facilitant les mises à niveau.

Critères de sélection

Le choix du régulateur approprié implique l’évaluation de plusieurs paramètres. Les plages de pression d’entrée et de sortie doivent correspondre à l’application, les modèles haute pression étant sélectionnés pour les sources en bouteilles. Les exigences de débit déterminent la valeur Cv ; celle-ci doit être calculée en fonction du type de gaz, de la température et de la perte de charge.

La compatibilité des matériaux est essentielle : assurez-vous que les pièces en contact avec le fluide résistent à la corrosivité du gaz. Le degré de pureté influence les choix de conception, tels que le type de membrane. Tenez compte des contraintes d’installation, telles que la configuration et la taille des raccords.

Le budget et les certifications (par exemple, ISO, ASME) doivent être conformes aux normes industrielles. Effectuez des tests de chute de pression, de blocage (augmentation de pression après fermeture) et d’effet de la pression d’alimentation pour vérifier les performances.

Considérations relatives à la maintenance et à la sécurité

La maintenance régulière comprend des inspections visuelles pour détecter les fuites et des vérifications des manomètres. Nettoyez avec des solvants homologués pour préserver la pureté, en évitant les méthodes abrasives qui génèrent des particules.

Les protocoles de sécurité imposent une ventilation adéquate dans les espaces clos et l’utilisation d’équipements de protection individuelle. Formez le personnel à la manipulation des systèmes à haute pression afin de prévenir les accidents. Un réétalonnage périodique garantit la précision.

Dans les environnements dangereux, choisissez des régulateurs dotés de purgeurs captifs et certifiés antidéflagrants. Dépressurisez toujours les systèmes avant toute intervention.

Fabricants de régulateurs de gaz spéciaux de haute pureté
Fabricants de régulateurs de gaz spéciaux de haute pureté
Conclusion

Les régulateurs de pression de gaz UHP haute pression et haut débit sont indispensables aux processus industriels modernes exigeant précision et pureté. Leur conception avancée permet une gestion efficace des gaz, favorisant ainsi l’innovation dans les domaines de haute technologie. À mesure que les industries évoluent, ces régulateurs continueront de progresser, intégrant des commandes et des matériaux plus intelligents pour des performances encore supérieures.

Pour en savoir plus sur les régulateurs de pression de gaz UHP haute pression et haut débit, rendez-vous sur le site de Jewellok à l'adresse https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
