5 éléments clés à prendre en compte lors du choix d'un collecteur de commutation de gaz TMA

{{{sourceTextContent.subTitle}}}

5 éléments clés à prendre en compte lors du choix d'un collecteur de commutation de gaz TMA

{{{sourceTextContent.description}}}

Dans le monde précis et exigeant de la fabrication des semi-conducteurs, les procédés de dépôt de couches minces tels que le dépôt par couches atomiques (ALD) et le dépôt chimique en phase vapeur à partir de composés organométalliques (MOCVD) sont essentiels. Les précurseurs tels que le triméthylaluminium (TMA) sont essentiels pour le dépôt d’oxyde d’aluminium (Al₂O₃) de haute qualité et d’autres films composés. Cependant, la nature hautement pyrophorique et sensible à l’humidité du TMA fait de son acheminement sûr, fiable et précis un défi technique majeur. Au cœur de ce système d’alimentation se trouve le collecteur de commutation de gaz — un composant dont le choix est loin d’être anodin. Un collecteur mal choisi peut entraîner une dérive du procédé, une contamination par des particules, des fuites dangereuses ou une défaillance catastrophique. Par conséquent, le choix d’un collecteur de commutation de gaz TMA adapté nécessite une évaluation minutieuse de plusieurs facteurs techniques. Cet article présente les cinq critères les plus importants à prendre en compte pour garantir la sécurité, la pureté et la stabilité du procédé.

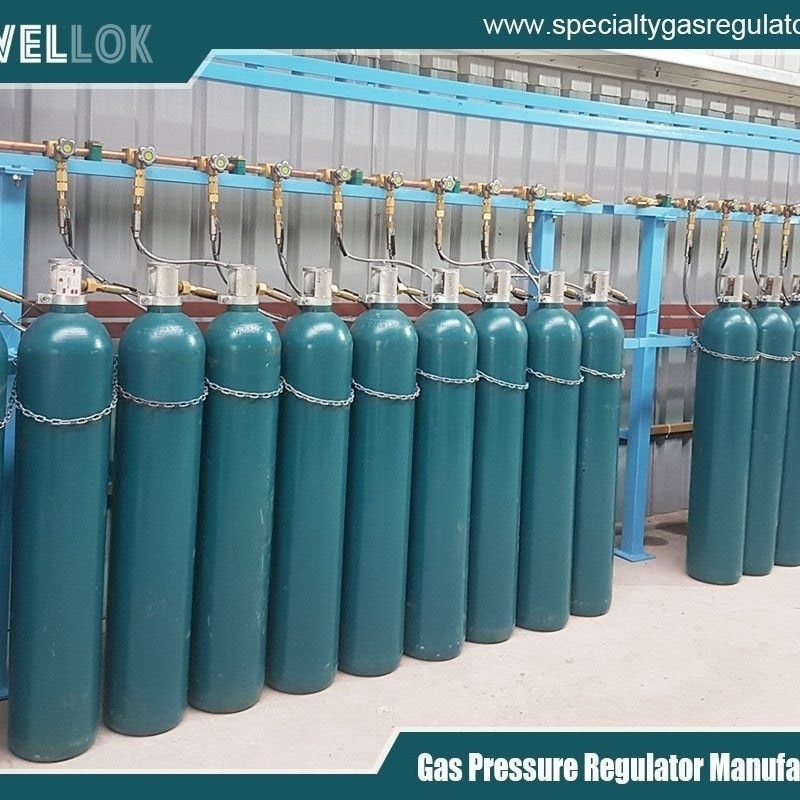

Régulateurs de pression de gaz UHP à haut débit
Régulateurs de pression de gaz UHP à haut débit
Compatibilité des matériaux et passivation de surface
La première considération concerne la résistance inhérente du collecteur à la chimie agressive du TMA. Le TMA réagit facilement avec l’air, l’humidité et même avec les couches d’oxyde passives présentes sur de nombreux métaux, ce qui entraîne une décomposition, la génération de particules et un colmatage.

Choix du matériau de base : l’acier inoxydable (généralement 316L ou 316LV) est le matériau de base standard pour les systèmes de gaz de haute pureté. Cependant, pour le TMA, l’état de la surface interne est primordial. L’électropolissage est essentiel pour créer une surface lisse et exempte de défauts qui minimise la surface totale sur laquelle le TMA peut s’adsorber ou réagir, réduisant ainsi le dégazage et la formation de pièges à particules.
Le rôle crucial de la passivation : l’acier inoxydable brut présente une couche d’oxyde de chrome qui peut être compromise et réagir avec le TMA. La passivation — processus visant à renforcer et à stabiliser cette couche d’oxyde — est incontournable. Le fournisseur de collecteurs choisi doit démontrer qu’il applique un protocole de passivation rigoureux (impliquant souvent l’utilisation d’acide nitrique ou d’acide citrique) garantissant une surface robuste et inerte. Pour une compatibilité optimale, il existe des collecteurs dotés de voies d’écoulement revêtues d’aluminium ou entièrement en aluminium. Le TMA étant un composé organométallique de l’aluminium, il est beaucoup moins susceptible de réagir avec une couche d’oxyde d’aluminium native, ce qui élimine pratiquement tout risque de décomposition au sein même du collecteur. Cela représente la référence absolue pour l’alimentation en TMA, mais à un coût plus élevé.
Intégrité des joints : tous les joints doivent être compatibles. Les joints métalliques (CF, VCJ) avec un revêtement contrôlé sont préférables aux polymères. Si des élastomères tels que les perfluoroélastomères (FFKM) sont utilisés, ils doivent être de haute qualité, certifiés pour une utilisation avec des composés organométalliques agressifs, et installés avec le plus grand soin afin d’éviter toute perméation ou dégradation.
Conséquences d’une négligence : le choix d’un collecteur de commutation de gaz TMA présentant une finition de matériau médiocre ou une passivation inadéquate entraînera une décomposition progressive du TMA. Cela se traduit par une dérive du processus (variation du taux de croissance par cycle), une augmentation du nombre de particules conduisant à des défauts des dispositifs, et un colmatage éventuel des conduites et des vannes, provoquant des temps d’arrêt coûteux des équipements.

Conception du circuit d’écoulement et minimisation du volume mort
La géométrie interne du collecteur a un impact direct sur les performances du procédé, en particulier dans l’ALD où la netteté et la pureté des impulsions sont essentielles.

Volume mort : il s’agit de tout volume présent dans le collecteur et les conduites raccordées où le gaz peut être piégé et ne pas être purgé efficacement. Après une impulsion de TMA, le précurseur résiduel présent dans les volumes morts se désorbera lentement ou sera progressivement évacué par le gaz de purge. Il en résulte un « effet de traînée » — un étalement de l’impulsion de TMA dans l’étape de purge et les étapes de précurseurs suivantes — qui dégrade la netteté de l’interface du film et peut entraîner une stœchiométrie incorrecte dans les procédés à précurseurs multiples.
Architecture du collecteur : Les conceptions à faible volume mort (LDV) ou à ultra-faible volume mort (ULDV) sont essentielles. Cela implique l’utilisation de corps de vannes spécialement conçus, d’un agencement interne optimisé minimisant les cavités, et d’un acheminement minutieux des raccordements. L’objectif est d’obtenir un circuit d’écoulement compact et direct. Les collecteurs qui intègrent vannes, transducteurs de pression et filtres dans un seul bloc usiné permettent souvent d’obtenir un volume mort inférieur à celui des systèmes constitués de composants discrets reliés par des tuyauteries.
Efficacité de la purge : la conception doit faciliter une purge efficace. Cela implique souvent de disposer d’entrées de gaz de purge dédiées et stratégiquement placées, qui créent un écoulement balayant l’ensemble des volumes critiques. L’emplacement des capteurs de pression doit également être pris en compte afin d’éviter la formation de petites poches difficiles à purger.
Conséquences d’une négligence : un volume mort élevé entraîne des temps de purge prolongés pour vider le collecteur, ce qui réduit la vitesse globale du cycle de processus (nombre de plaquettes par heure). Plus grave encore, cela conduit à un mélange des précurseurs, à une mauvaise autosaturation de l’ALD et à des interfaces à gradient, ce qui est inacceptable pour les dispositifs logiques et de mémoire avancés.

Technologie des vannes et performances d’actionnement
Les vannes constituent le cœur de la commutation du collecteur, et leurs performances déterminent la vitesse, la fiabilité et l’étanchéité du système.

Type de vanne : Les vannes à membrane sont largement préférées aux vannes à soufflet pour les applications TMA. Elles offrent une conception hermétique sans garniture, dans laquelle l’actionneur est complètement isolé du circuit en contact avec le fluide par la membrane. Cela élimine une source potentielle majeure de fuite. Le matériau de la membrane (souvent de l’Hastelloy avec un joint en PTFE ou FFKM) peut être sélectionné pour garantir la compatibilité avec le TMA.
Vitesse d’actionnement et contrôle : pour les cycles ALD rapides (impulsion < 1 seconde), des vannes à actionnement pneumatique équipées de pilotes à grande vitesse sont nécessaires. La régularité du temps d’actionnement (du signal à l’ouverture/fermeture complète) est cruciale pour obtenir une synchronisation reproductible des impulsions. Certains systèmes avancés utilisent des vannes piézoélectriques pour un microdosage exceptionnellement rapide et précis, bien que cela implique un coût et une complexité plus élevés.
Étanchéité : Les spécifications relatives au taux de fuite de la vanne, tant en amont qu’au niveau du siège, sont essentielles. Une fuite de la conduite de gaz vecteur vers la conduite de TMA (ou inversement) provoquera un écoulement continu et incontrôlé du précurseur, ce qui compromettra le processus. Les vannes doivent maintenir un taux de fuite d’hélium inférieur à 1 × 10⁻⁹ atm·cm³/s pour garantir leur étanchéité. Le mode de sécurité intégrée (normalement ouvert ou fermé) doit également être spécifié en fonction des exigences de sécurité et du processus — en règle générale, les vannes des sources de TMA sont configurées pour se fermer en cas de défaillance.
Conséquences d’une négligence : des vannes à action lente limitent la vitesse du processus. Des vannes irrégulières provoquent une instabilité de la synchronisation des impulsions. Des vannes présentant une fuite élevée au niveau du siège entraînent une contamination du processus et un gaspillage de précurseur. Une défaillance de la vanne dans un état non sécurisé pourrait entraîner un rejet dangereux.

Caractéristiques de sécurité et d’atténuation des risques
La manipulation de matériaux pyrophoriques exige que la sécurité soit intégrée à la conception du composant lui-même, et pas seulement au système qui l’entoure.

Orifices de détection de fuites : Le collecteur doit être équipé d’orifices de détection ou d’une interface dédiée à une enceinte purgée. Ceux-ci permettent de loger le collecteur à l’intérieur d’une armoire purgée en continu. Un analyseur prélève un échantillon de ce gaz de purge pour détecter des traces de TMA, fournissant ainsi une alerte précoce en cas de microfuites bien avant qu’elles ne deviennent un problème visible ou dangereux.
Conception résistante au feu : bien que le collecteur lui-même ne soit pas nécessairement conçu pour résister à un incendie de pleine ampleur, sa conception doit tenir compte de la sécurité incendie. Il est important d’utiliser des frittes coupe-flammes sur les conduites de purge, d’opter pour une construction à base de matériaux résistants au feu et de s’assurer que les joints critiques ne céderont pas instantanément sous l’effet de la chaleur. Le collecteur doit faciliter l’intégration dans un système à double confinement (par exemple, une conduite de purge de type « tuyau dans tuyau »).
Gestion de la pression : des dispositifs de décharge de pression (PRD) intégrés ou des disques de rupture, réglés à une pression de sécurité inférieure à la pression nominale du composant le plus faible (comme le barboteur TMA), protègent contre la surpression due à un dysfonctionnement du réchauffeur ou d’une vanne. Des transducteurs de pression offrant une grande précision à basse pression sont nécessaires pour contrôler avec précision la pression du barboteur et pour surveiller l’intégrité du système.
Conséquences d’une négligence : Négliger les dispositifs de sécurité intégrés fait peser toute la charge sur les systèmes externes, ce qui accroît la complexité et le nombre de points de défaillance potentiels. L’absence de détection précoce des fuites peut transformer une défaillance mineure d’un joint en un incident pyrophorique majeur ou en un incendie.

Gestion thermique et capacité d’intégration
Le TMA doit être maintenu à une température précise pour garantir une pression de vapeur stable. Le collecteur n’est pas un composant passif dans ce régime thermique.

Uniformité de la température : L’ensemble du collecteur, de l’entrée de la source à la sortie de l’outil de traitement, doit être isotherme. Tout point froid provoquera la condensation du TMA, créant une source de précurseur variable dans le temps qui perturbe la stabilité du procédé et peut ensuite se revaporiser de manière imprévisible. Les points chauds peuvent entraîner une décomposition thermique. La conception du collecteur doit faciliter l’installation aisée et uniforme d’une chemise de chauffage ou d’un système de chauffage par trace. Certains collecteurs avancés sont équipés d’éléments chauffants intégrés et de zones de contrôle de la température.
Encombrement d’intégration : La disposition physique doit permettre des raccordements propres, simples et courts à la bouteille de source de TMA et à la chambre de traitement. Un collecteur compact et bien conçu réduit le volume chauffé global et la longueur des tubulures exposées, ce qui simplifie le contrôle de la température et réduit l’encombrement du système. La compatibilité avec les systèmes standard de montage sur plaque frontale ou sur rack est importante pour la facilité d’entretien.
Facilité d’entretien et diagnostics : malgré tous les efforts déployés, une maintenance sera nécessaire. Une conception de collecteur bien pensée permet le remplacement modulaire des vannes ou des capteurs sans nécessiter une reconstruction complète du système. Des fonctionnalités telles que des orifices de test pour les essais de chute de pression in situ ou les contrôles d’étanchéité à l’hélium sont inestimables pour la maintenance préventive et le dépannage.
Conséquences d’une négligence : Les gradients thermiques entraînent une condensation au niveau du TMA et un « pouffement » (débit instable), ce qui se traduit par une épaisseur de film et des propriétés non reproductibles. Un collecteur mal intégré et tentaculaire est difficile à chauffer, plus compliqué à entretenir et plus sujet aux fuites au niveau de ses nombreux raccords.

Régulateurs de pression de gaz UHP à haut débit
Régulateurs de pression de gaz UHP à haut débit
Conclusion

Le choix d’un collecteur de commutation de gaz pour le TMA est une décision stratégique qui doit concilier une ingénierie de pointe et les exigences opérationnelles pratiques. Il ne s’agit pas simplement d’un équipement de plomberie, mais d’un composant essentiel qui définit l’enveloppe de sécurité et les capacités de traitement de l’outil de dépôt. En évaluant rigoureusement la compatibilité des matériaux, la conception du circuit d’écoulement, les performances des vannes, la sécurité intégrée et la gestion thermique, les ingénieurs et les spécialistes des achats peuvent faire un choix éclairé.

Le collecteur optimal est celui qui est fabriqué à partir de matériaux parfaitement passivés ou compatibles avec l’aluminium, qui présente une architecture à volume mort ultra-faible, qui est équipé de vannes à membrane rapides et étanches, qui intègre une surveillance proactive de la sécurité et qui est conçu pour un chauffage précis et uniforme. Investir dans un collecteur TMA de haute qualité et spécialement conçu minimise les risques opérationnels, garantit un dépôt de film constant et de haute pureté, et protège en fin de compte l’investissement substantiel dans l’outil de fabrication ainsi que les substrats de grande valeur qu’il traite. Dans l’environnement critique de la fabrication de semi-conducteurs, le choix de ce composant est un élément essentiel tant pour le rendement que pour la sécurité.

Pour en savoir plus sur les 5 critères clés à prendre en compte lors du choix d’un collecteur de commutation de gaz TMA, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
