Pourquoi les vannes à membrane ultra-hautes pureté surpassent les technologies de vannes traditionnelles

{{{sourceTextContent.subTitle}}}

Pourquoi les vannes à membrane ultra-hautes pureté surpassent les technologies de vannes traditionnelles

{{{sourceTextContent.description}}}

Dans les secteurs de la fabrication moderne de semi-conducteurs, de la production pharmaceutique, de la biotechnologie, de l'aérospatiale et des procédés chimiques de pointe, la maîtrise des fluides et des gaz d'une pureté extrême est devenue l'un des défis techniques les plus cruciaux. À mesure que les technologies de procédés continuent de progresser, les technologies de vannes traditionnelles, telles que les vannes à bille, les vannes à guillotine et les vannes à soupape, peinent souvent à répondre aux exigences de plus en plus strictes en matière de contrôle de la contamination, de prévention des fuites, de fiabilité et de gestion précise du débit.

Les vannes à membrane ultra-haute pureté (UHP) se sont imposées comme une solution de choix pour les applications où même une contamination microscopique peut nuire à la qualité du produit et à l’efficacité du procédé. Conçues spécifiquement pour les systèmes de distribution de gaz et de produits chimiques de haute pureté, les vannes à membrane UHP offrent des performances d’étanchéité exceptionnelles, un volume mort minimal, une résistance supérieure à la corrosion et un contrôle remarquable des particules.

Par rapport aux technologies de vannes conventionnelles, les vannes à membrane UHP offrent des avantages significatifs dans les usines de fabrication de semi-conducteurs, les salles blanches et d’autres secteurs nécessitant des conditions de processus hautement contrôlées.

1. Comprendre la technologie des vannes à membrane ultra-haute pureté

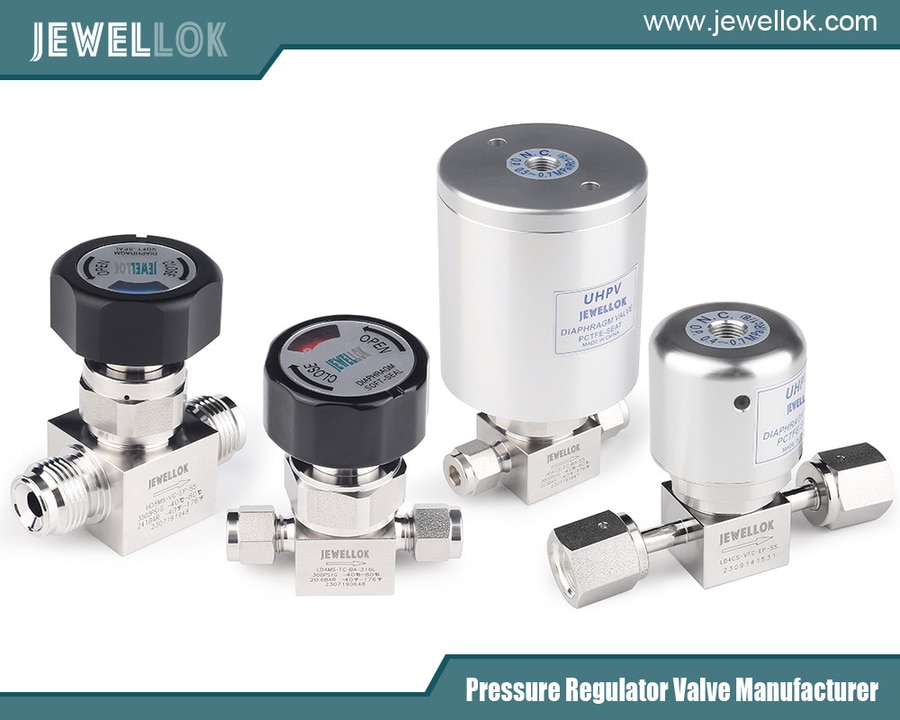

Une vanne à membrane ultra-haute pureté est une vanne de haute précision qui utilise une membrane métallique flexible comme élément d’étanchéité principal. Contrairement aux vannes traditionnelles qui reposent sur des composants rotatifs ou coulissants, les vannes à membrane isolent le fluide de process du mécanisme de fonctionnement mécanique.

La structure de base comprend généralement :

Un corps en acier inoxydable 316L de haute pureté
Un ensemble de membrane métallique
Un système d’actionnement de précision
Des options de raccordement soudées ou VCR
Des surfaces internes électropolies
Des canaux d’écoulement à faible espace mort
La membrane se déplace verticalement pour ouvrir ou fermer la vanne, créant ainsi une barrière hautement fiable entre le fluide de process et les composants mécaniques externes.

Pour les applications de qualité semi-conductrice, les fabricants utilisent couramment des matériaux de pointe tels que :

Acier inoxydable 316L VIM-VAR
Diaphragmes en superalliage à base de cobalt
Matériaux d’étanchéité haute performance
Traitements de surface ultra-propres
Ces matériaux garantissent la compatibilité avec les gaz corrosifs, les produits chimiques toxiques et les environnements de procédé sensibles.

2. Contrôle supérieur de la contamination par rapport aux vannes traditionnelles
L’un des principaux avantages des vannes à membrane UHP réside dans leur capacité à minimiser la contamination.

Les vannes traditionnelles comportent souvent de multiples pièces mobiles internes, notamment :

Des billes rotatives
Des tiges de vanne
Des matériaux de garniture
Des joints coulissants
Des composants lubrifiés
En fonctionnement, ces composants peuvent générer des particules par frottement mécanique et usure. Dans la fabrication de semi-conducteurs, même des particules à l'échelle nanométrique peuvent causer des défauts sur les plaquettes et réduire le rendement de production.

Les vannes à membrane UHP résolvent ce problème grâce à un circuit d'écoulement entièrement isolé.

La membrane crée une séparation physique entre :

Le gaz de procédé ou le fluide chimique
Le mécanisme d’actionnement de la vanne
Il en résulte :

Aucun lubrifiant n’entre en contact avec les fluides de procédé
Aucun mouvement de tige ne se produit à l’intérieur du circuit de fluide
La génération de particules est considérablement réduite
Les risques de contamination chimique sont minimisés
Cela fait des vannes à membrane UHP le choix privilégié pour les procédés critiques de fabrication de semi-conducteurs tels que :

Le dépôt chimique en phase vapeur (CVD)
Le dépôt par couche atomique (ALD)
Les procédés de gravure
L’implantation ionique
L’alimentation en gaz pour la photolithographie
3. Étanchéité exceptionnelle et performances de sécurité
La prévention des fuites est un autre domaine dans lequel les vannes à membrane ultra-haute pureté surpassent les technologies de vannes traditionnelles.

Dans les systèmes de gaz spéciaux, les fuites peuvent entraîner de graves risques pour la sécurité, en particulier lors de la manipulation :

De gaz toxiques
De gaz corrosifs
De produits chimiques réactifs
De gaz utilisés dans les procédés de fabrication de semi-conducteurs
Les vannes traditionnelles reposent généralement sur des joints mécaniques situés autour d’arbres mobiles. Au fil du temps, ces joints peuvent se dégrader en raison :

De l’exposition aux produits chimiques
Des cycles thermiques
De l’usure mécanique
Des fluctuations de pression
Les vannes à membrane UHP éliminent bon nombre de ces faiblesses grâce à une structure à membrane métallique soudée.

Les vannes à membrane avancées de qualité semi-conductrice peuvent atteindre des taux de fuite extrêmement faibles, souvent inférieurs à :

Taux de fuite d’hélium inférieurs à 1×10⁻⁹ atm·cc/sec
Une stabilité de pression à long terme
D’excellentes performances d’isolation des gaz
Cette capacité d’étanchéité élevée améliore :

La sécurité des opérateurs
La stabilité du processus
La fiabilité des équipements
La protection de l’environnement
Pour les usines de semi-conducteurs exploitant des centaines de points de distribution de gaz, un meilleur contrôle des fuites peut réduire considérablement les besoins en maintenance et les risques liés à la production.

4. Un volume mort réduit pour de meilleures performances de processus
Le volume mort désigne les zones à l’intérieur d’une vanne où les gaz de procédé ou les produits chimiques peuvent rester piégés.

Un volume mort important engendre plusieurs problèmes :

Contamination chimique résiduelle
Cycles de purge lents
Problèmes de mélange des gaz
Temps de stabilisation du procédé plus long
Les vannes traditionnelles présentent souvent des géométries internes complexes qui créent des espaces inutiles.

Les vannes à membrane UHP sont spécialement conçues avec des voies d’écoulement optimisées et un minimum de cavités internes.

Parmi les avantages, on peut citer :

Une purge plus rapide
Lors du passage d’un gaz de procédé à un autre, des volumes internes plus réduits permettent d’évacuer plus rapidement les gaz résiduels.

Une meilleure répétabilité des procédés
Une composition stable des gaz améliore la cohérence des procédés de fabrication de pointe.

Réduction des déchets chimiques
Un rinçage efficace réduit la quantité de gaz spéciaux ou de produits chimiques coûteux nécessaires.

Ceci est particulièrement important dans la fabrication de semi-conducteurs, où les gaz de procédé à haute valeur ajoutée, tels que les précurseurs de tungstène, les gaz à base de fluor et les produits chimiques spéciaux, nécessitent un contrôle précis.

5. Meilleure résistance à la corrosion face aux produits chimiques agressifs
De nombreuses applications industrielles impliquent des milieux hautement corrosifs susceptibles d’endommager les matériaux des vannes conventionnelles.

En voici quelques exemples :

Gaz à base de chlore
Composés fluorés
Ammoniac
Chlorure d’hydrogène
Précurseurs chimiques pour semi-conducteurs
Les vannes traditionnelles peuvent présenter :

Une corrosion interne
Une dégradation des joints
Une contamination des matériaux
Une durée de vie réduite
Les vannes à membrane UHP sont fabriquées à partir de matériaux résistants à la corrosion et bénéficient de traitements de surface avancés.

Parmi les technologies couramment utilisées, on trouve :

L’électropolissage
L’électropolissage améliore les surfaces en acier inoxydable en :

Éliminant les impuretés microscopiques
Réduisant la rugosité de surface
Améliorant la résistance à la corrosion
Empêchant l’accumulation de particules
Composants métalliques de haute pureté
L’acier inoxydable 316L offre une excellente résistance à de nombreux environnements chimiques agressifs tout en conservant sa résistance mécanique.

Matériaux de membrane avancés
Les membranes en alliage à base de cobalt offrent :

Une haute résistance à la fatigue
Une excellente résistance à la corrosion
Une longue durée de vie opérationnelle
Ces caractéristiques permettent aux vannes à membrane UHP de fonctionner de manière fiable dans des systèmes de distribution de produits chimiques exigeants.

6. Fiabilité accrue et durée de vie prolongée
Les clients industriels accordent de plus en plus d’importance à la fiabilité des équipements, car les arrêts imprévus peuvent entraîner des pertes financières importantes.

Les technologies de vannes traditionnelles nécessitent souvent un entretien en raison :

Du remplacement des joints
Besoins de lubrification
Usure mécanique
Fuites au niveau de la tige
Les vannes à membrane UHP réduisent ces problèmes d’entretien grâce à une conception plus simple et plus fiable.

Parmi les avantages, on peut citer :

Moins de composants mobiles
Absence de joints coulissants
Friction mécanique réduite
Performances stables sur des millions de cycles
Pour les armoires de gaz automatisées destinées à l’industrie des semi-conducteurs et les unités de distribution de produits chimiques, le fonctionnement fiable des vannes est essentiel, car des milliers de cycles de processus peuvent avoir lieu chaque année.

La longue durée de vie des vannes à membrane UHP aide les fabricants à atteindre :

Une disponibilité accrue des équipements
Des coûts de maintenance réduits
Une efficacité de production améliorée
7. Avantages du contrôle de débit de précision
Les procédés modernes des secteurs des semi-conducteurs et de l’industrie pharmaceutique exigent un contrôle du débit extrêmement précis.

Les vannes traditionnelles peuvent présenter :

Des fluctuations de débit
Une instabilité de pression
Une précision de réglage limitée
Les vannes à membrane UHP offrent d’excellentes caractéristiques de contrôle, car le mouvement de la membrane est hautement prévisible.

Elles peuvent être intégrées à :

Des actionneurs pneumatiques
Des systèmes de commande électroniques
Des panneaux de gaz automatisés
Des systèmes de surveillance des procédés
Cela permet une gestion précise :

De la pression du gaz
Du débit des produits chimiques
De la synchronisation des procédés
De la régularité de l’alimentation
Dans les environnements de fabrication de pointe, le contrôle précis des vannes contribue directement à une meilleure qualité des produits.

8. Comparaison entre les vannes à membrane UHP et les technologies de vannes traditionnelles
Caractéristique Vanne à membrane UHP Vanne à bille, à guillotine ou à soupape traditionnelle
Contrôle de la contamination Excellent Modéré
Génération de particules Extrêmement faible Plus élevée
Volume mort Minime Plus élevé
Performances en matière de fuites Extrêmement élevées Dépend du système d'étanchéité
Résistance à la corrosion Excellente Dépend du matériau
Besoins en maintenance Faibles Plus élevés
Compatibilité avec les semi-conducteurs Excellente Limitée
Utilisation en salle blanche Idéale Moins adaptée
Cette comparaison montre pourquoi les vannes à membrane UHP sont devenues la norme industrielle pour les applications de haute pureté.

9. Applications des vannes à membrane ultra-haute pureté
Fabrication de semi-conducteurs
Les vannes à membrane UHP sont largement utilisées dans :

Les systèmes d’alimentation en gaz
Les armoires à gaz
Les unités de distribution de produits chimiques
Les équipements de gravure
Les équipements de dépôt
Elles contribuent à maintenir la pureté et la stabilité requises pour la fabrication de puces de pointe.

Industrie pharmaceutique
Dans la production pharmaceutique, le contrôle de la contamination est essentiel. Les vannes à membrane UHP sont utilisées pour :

La manipulation de fluides de haute pureté
Les systèmes de traitement stériles
La distribution de produits chimiques dans des conditions d’asepsie
Fabrication de panneaux solaires et d’écrans
Les technologies avancées de cellules solaires et d’écrans nécessitent un contrôle précis des gaz de procédé. Les vannes à membrane UHP offrent des performances fiables dans ces applications.

Équipements de laboratoire et de recherche
Les centres de recherche utilisent des vannes à membrane UHP pour :

Les systèmes de gaz spéciaux
Les systèmes sous vide
Les instruments d’analyse
10. Tendances futures du développement de la technologie des vannes à membrane UHP
À mesure que la technologie des semi-conducteurs évolue vers des nœuds de processus de plus en plus petits, la demande pour des normes de pureté plus élevées ne cesse d’augmenter.

Les futures innovations en matière de vannes à membrane UHP se concentreront sur :

L’intégration de vannes intelligentes
Des capteurs avancés et une surveillance numérique permettront :

Le suivi des performances en temps réel
La maintenance prédictive
Le diagnostic à distance
Amélioration des matériaux
De nouveaux alliages et de nouvelles technologies de traitement de surface amélioreront encore :

La résistance chimique
La durée de vie
La fiabilité
L’automatisation avancée
Les systèmes d’alimentation en gaz entièrement automatisés nécessiteront des solutions de vannes plus intelligentes et plus précises.

Ces évolutions renforceront le rôle des vannes à membrane UHP dans la fabrication de nouvelle génération.

Régulateur de pression et détendeur
Régulateur de pression et détendeur
Conclusion
Les vannes à membrane ultra-haute pureté constituent une avancée significative par rapport aux technologies de vannes traditionnelles. Leur structure d’isolation à membrane unique, leurs performances d’étanchéité supérieures, leur volume mort minimal, leur excellente résistance à la corrosion et leur contrôle exceptionnel de la contamination en font des composants essentiels dans les industries des semi-conducteurs, pharmaceutique, chimique et de la fabrication de pointe.

Si les vannes traditionnelles peuvent encore convenir à des applications industrielles générales, elles ne peuvent pas répondre aux exigences strictes des environnements ultra-propres. Pour les processus critiques où la pureté, la fiabilité et la sécurité sont essentielles, les vannes à membrane UHP offrent les avantages de performance requis par les industries high-tech modernes.

Alors que l’industrie manufacturière mondiale continue d’exiger une précision toujours plus grande et des procédés plus propres, la technologie des vannes à membrane ultra-haute pureté restera une solution clé pour garantir un contrôle supérieur des procédés et une fiabilité opérationnelle à long terme.
