Comment fonctionne un régulateur de pression de refoulement ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un régulateur de pression de refoulement ?

{{{sourceTextContent.description}}}

Dans les systèmes industriels de régulation des fluides et des gaz, le maintien d'une pression précise n'est pas seulement une question de commodité : c'est une exigence essentielle pour la sécurité, l'efficacité et l'intégrité des procédés. Si les régulateurs de pression simples (PRR) sont couramment utilisés pour abaisser la pression d’entrée à une pression de sortie stable, de nombreuses applications nécessitent un dispositif plus sophistiqué : le régulateur de contre-pression (BPRR), également appelé régulateur de contre-pression ou vanne de maintien de pression. Ce dispositif remplit une double fonction : il maintient une pression amont minimale tout en la réduisant à un niveau aval souhaité. Comprendre son fonctionnement est essentiel pour les ingénieurs et les techniciens dans des secteurs allant du pétrole et du gaz à l’industrie pharmaceutique et agroalimentaire. Cet article explore les principes de fonctionnement, les composants internes, les applications et les considérations clés relatives aux régulateurs de contre-pression.

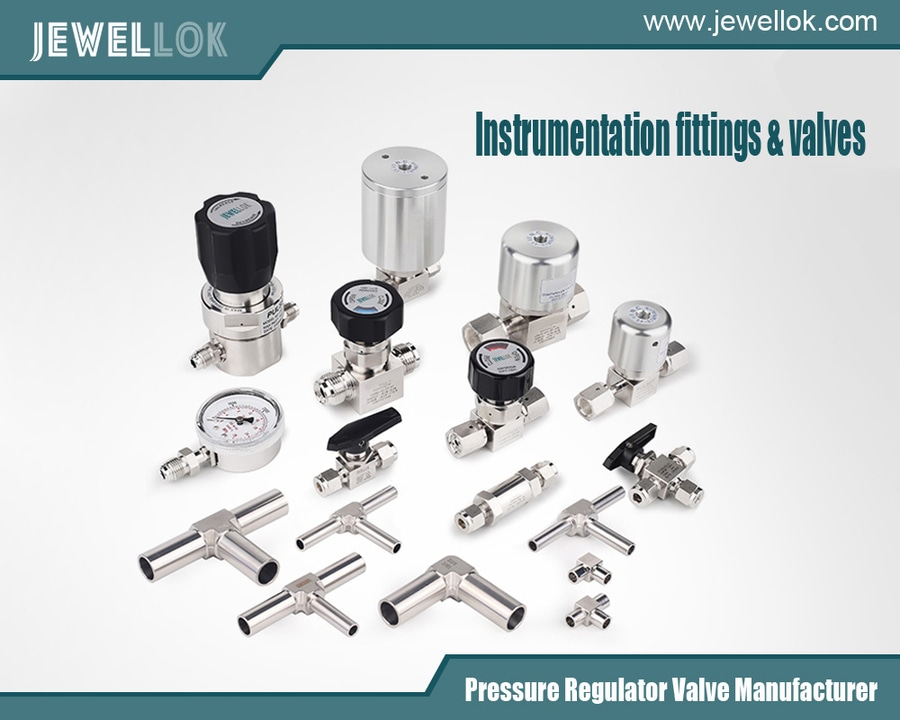

fabricants de raccords ultra-hautes pureté en Chine
fabricants de raccords ultra-hautes pureté en Chine

Définition de la fonction : réduction de pression vs régulateur de contre-pression
Pour bien comprendre un BPRR, il faut d’abord le distinguer des régulateurs standard :

Un régulateur de pression standard est une vanne normalement ouverte. Sa fonction principale est de réduire une pression d’entrée plus élevée et variable à une pression de sortie plus faible et stable. Il réagit aux variations de pression en aval : si la pression en aval augmente (par exemple en raison d’une baisse de la demande), le régulateur se ferme légèrement pour limiter le débit et maintenir le point de consigne.
Un régulateur de contre-pression est généralement une vanne normalement fermée. Sa fonction est de maintenir une pression de consigne en amont de lui-même en s’ouvrant pour évacuer l’excès de fluide lorsque la pression amont dépasse la valeur de consigne. Il agit comme une soupape de décharge, mais dans le cadre du contrôle de processus, et non pas uniquement à des fins de sécurité.
Un régulateur de contre-pression combiné réunit ces deux fonctions. Il est installé en ligne à un endroit où il doit à la fois réduire une pression d’entrée élevée à une pression de sortie plus faible et stable (comme un régulateur de pression de sortie) et maintenir une pression amont minimale dans sa conduite d’alimentation (comme un régulateur de contre-pression). Ceci est crucial dans les systèmes complexes où la pression d’alimentation doit être préservée pour d’autres dérivations ou procédés, tandis que le procédé en aval nécessite une pression spécifique plus faible.

Composants principaux et leurs rôles
La conception la plus courante d’un BPRR est celle d’une vanne à membrane actionnée par ressort. Ses composants clés sont :

Corps de vanne : le boîtier principal contenant le circuit de fluide et le siège de vanne.
Clapet et siège de vanne : le clapet se déplace contre le siège pour ouvrir ou fermer l’orifice, contrôlant ainsi le débit.
Membrane : une membrane flexible qui sépare la chambre supérieure de la vanne du fluide de process. Il s’agit de l’élément de détection principal.
Ressort (élément de charge) : situé au-dessus de la membrane, il exerce une force qui détermine le point de consigne. Le réglage de la compression du ressort permet d’ajuster la pression de consigne.
Tige d’actionneur : relie l’ensemble membrane au clapet.
Conduites de détection : passages internes ou externes essentiels qui acheminent la pression à réguler (en amont ou en aval) vers la chambre située sous la membrane.
La différence de conception fondamentale par rapport à une vanne PRR standard réside dans ces conduites de détection. Une vanne BPRR comporte deux zones de pression clés :

La zone de pression « contrôlée » (celle qu’elle est réglée pour maintenir) est raccordée sous la membrane.
La zone de pression « secondaire » est raccordée au-dessus de la membrane (souvent à la pression atmosphérique ou à un signal de référence).

Principe de fonctionnement étape par étape
Suivons le fonctionnement d’un BPRR type configuré pour réduire la pression d’entrée (P1) tout en maintenant une contre-pression minimale sur sa conduite d’alimentation.

En régime permanent (débit = demande) :

La pression d’entrée (P1) est supérieure au point de consigne minimal souhaité en amont. Cette pression P1 est transmise à la chambre située sous la membrane.
La force exercée par P1 sur la surface de la membrane est contrebalancée par les forces combinées du ressort réglable (poussant vers le bas) et de la pression en aval (P2) agissant sur la partie supérieure de la membrane (si la vanne est configurée ainsi) ou sur la surface du clapet.
Le clapet de la vanne trouve une position d’équilibre, créant ainsi une ouverture d’orifice spécifique. Le débit passe à travers, et la pression de sortie (P2) est réduite au niveau inférieur requis, tel que déterminé par la chute de pression à travers l’orifice.
Lorsque la demande en aval diminue (le débit tend à baisser) :

L’équipement en aval se ferme, ce qui entraîne une tentative de diminution du débit.
Dans un premier temps, la réduction du débit entraîne une légère augmentation de la pression en aval (P2), mais surtout une augmentation de la pression en amont (P1), car le régulateur restreint moins le débit que nécessaire.
L’augmentation de P1 est détectée sous la membrane. La force ascendante dépasse désormais la force du ressort.
La membrane se soulève, tirant le clapet vers le siège (mouvement de fermeture).
Cette fermeture a deux effets simultanés :
Elle restreint davantage le débit vers l’aval, empêchant P2 d’augmenter de manière excessive.
Elle maintient P1 à son niveau minimum défini ou au-dessus en créant une restriction, « retenant » ainsi la pression dans le collecteur d’alimentation.
Lorsque la demande en aval augmente (le débit tente de s’accélérer) :

L’équipement en aval s’ouvre, sollicitant un débit plus important.
Cela tend à faire baisser à la fois P2 et, surtout, P1 (car le fluide s’écoule rapidement).
La baisse de P1 sous la membrane réduit la force ascendante.
La force du ressort prend le dessus, poussant la membrane vers le bas et éloignant le clapet de son siège (mouvement d’ouverture).
Cette ouverture accrue permet à un débit plus important de passer, satisfaisant ainsi la demande en aval tout en empêchant P1 de descendre en dessous du point de consigne et en protégeant le système en amont contre les chutes de pression.
Fluctuations de la pression d’alimentation en amont :
Si la pression à la source varie (par exemple, en cas de coup de bélier), le BPRR compense automatiquement. Un pic de pression d’alimentation augmente la pression P1 sous la membrane, ce qui provoque une légère fermeture de la vanne afin de maintenir la pression P1 de consigne et de protéger l’amont contre une surpression. Une baisse de la pression d’alimentation diminue la pression P1, ce qui provoque l’ouverture de la vanne afin de maintenir la pression P1 de consigne, garantissant ainsi un débit suffisant.

Visualisation de la configuration : schéma du système
Imaginons une pompe alimentant un collecteur principal qui alimente deux lignes de process distinctes, A et B.

La ligne A nécessite une pression élevée (par exemple, 80 psi).
La ligne B nécessite une pression plus faible (par exemple, 50 psi).
Un BPRR est installé spécifiquement sur la ligne B.

Fonction 1 (réduction) : elle réduit la pression du collecteur (80 psi) à la pression de 50 psi requise pour la ligne B.
Fonction 2 (contre-pression) : en créant une restriction contrôlée au niveau de la dérivation, elle garantit que la pression dans la collectrice ne descend pas en dessous de 80 psi lorsque la demande de la ligne B varie, assurant ainsi que la ligne A continue de recevoir l’alimentation requise de 80 psi. Sans le BPRR, une forte demande de débit de la ligne B pourrait « voler » de la pression au collecteur, provoquant une défaillance de la ligne A.

Applications et secteurs clés
Les BPRR sont indispensables dans les situations où la pression doit à la fois être contenue et réduite :

Industries chimiques et de transformation : protection des équipements en amont sensibles (tels que les filtres ou les réacteurs) contre les situations de basse pression, tout en alimentant un processus en aval à pression réduite.
Production pétrolière et gazière : maintenir la pression au niveau de la tête de puits ou du séparateur afin d’optimiser les débits de production, tout en régulant la pression des conduites de collecte en aval ou des systèmes d’injection.
Systèmes de gaz combustible : garantir que les trains de brûleurs reçoivent une pression constante et réduite, tout en maintenant la pression du collecteur pour les autres utilisateurs.
Distribution de vapeur : réduire la vapeur haute pression issue de la chaudière pour l’utiliser dans des procédés à basse pression tout en maintenant le collecteur principal à une pression optimale.
Traitement et distribution de l’eau : maintenir la pression dans une conduite d’alimentation principale tout en fournissant une pression réduite à une boucle secondaire ou en empêchant la cavitation des pompes grâce au maintien d’une hauteur d’aspiration positive nette (NPSH).
Systèmes de laboratoire et d’analyse : Fournir une pression précise et stable aux instruments d’analyse à partir d’une source à haute pression, tout en les isolant des fluctuations en aval.

Considérations relatives au choix et au dimensionnement
Le choix d’un BPRR adapté est essentiel :

Plage de pression de réglage : Le ressort doit être capable de supporter la pression de régulation requise.
Capacité de débit (Cv) : la vanne doit être dimensionnée pour gérer les débits minimaux, normaux et maximaux attendus tout en maintenant un contrôle stable. Un surdimensionnement peut entraîner un oscillation (cyclage) ; un sous-dimensionnement provoque une perte de charge excessive et une incapacité à répondre à la demande.
Compatibilité avec le fluide : les matériaux (corps, siège, membrane) doivent être compatibles avec le fluide de process (gaz, liquide, vapeur, milieux corrosifs).
Pressions nominales : le corps doit résister à la pression d’entrée maximale.
Précision et sensibilité : elles sont déterminées par la taille de la membrane, la raideur du ressort et le frottement des pièces mobiles. Une grande surface de membrane permet un contrôle plus fin pour une force de ressort donnée.
Détection interne ou externe : la plupart des vannes sont à détection interne, mais des applications complexes peuvent nécessiter des conduites de détection externes pour un contrôle plus précis à distance.

Avantages et limites
Avantages :

Simplification des réseaux de tuyauterie : remplace le recours à deux vannes distinctes (une vanne PRR et une vanne de contre-pression).
Amélioration de la protection du système : prévient activement les situations de surpression et de sous-pression dans les parties critiques de la boucle.
Améliore la stabilité du procédé : découple les interactions de pression entre les branches interconnectées du système.
Limites/Défis :

Réglage plus complexe : nécessite un ajustement minutieux pour équilibrer les deux objectifs de régulation.
Risque d’interaction : dans les systèmes hautement dynamiques, les deux boucles de régulation (en amont et en aval) peuvent interagir, ce qui exige une conception rigoureuse du système.
Coût : généralement plus onéreux qu’un régulateur à fonction unique.
Systèmes de distribution de gaz ultra-purs
Systèmes de distribution de gaz ultra-purs

Conclusion

Le régulateur de réduction de contre-pression est un véritable chef-d’œuvre de régulation mécanique par rétroaction. En détectant intelligemment la pression et en tirant parti de l’équilibre des forces exercées sur une membrane, il accomplit simultanément les tâches apparemment contradictoires de réduction et de maintien de la pression. Il agit comme un gardien vigilant, garantissant que les processus en amont sont protégés contre le vide ou les conditions de basse pression, tandis que les processus en aval reçoivent une pression réduite et constante, indépendamment des fluctuations de la demande. Cette double fonctionnalité en fait la pierre angulaire d’une conception robuste et efficace des systèmes fluidiques dans d’innombrables applications industrielles. Pour les ingénieurs, une compréhension approfondie de son fonctionnement n’est pas seulement théorique : c’est un outil pratique pour concevoir des systèmes de contrôle des fluides plus sûrs, plus fiables et plus efficaces. À mesure que les processus s’intègrent davantage et que les exigences de précision augmentent, le rôle de ces éléments de régulation polyvalents ne fera que gagner en importance.

Pour en savoir plus sur le fonctionnement d’un régulateur de contre-pression, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
