Régulateur d'azote ultra-pur : un contrôle de précision pour les applications critiques

{{{sourceTextContent.subTitle}}}

Régulateur d'azote ultra-pur : un contrôle de précision pour les applications critiques

{{{sourceTextContent.description}}}

Dans le domaine des applications industrielles et scientifiques, la gestion des gaz d’une pureté extrême revêt une importance capitale. Les régulateurs d’azote ultra-haut de pureté (UHP) sont à la pointe de cette technologie, garantissant une distribution d’azote avec un niveau de contamination minimal et un contrôle précis de la pression. Ces dispositifs sont indispensables dans les secteurs où même la présence de traces d’impuretés peut compromettre les processus, tels que la fabrication de semi-conducteurs, la production pharmaceutique et l’instrumentation analytique. Cet article se penche sur les aspects techniques des régulateurs d’azote UHP, en explorant leur conception, leur fonctionnement, leurs applications et leurs exigences en matière de maintenance. En comprenant le fonctionnement de ces régulateurs, les ingénieurs et les techniciens peuvent optimiser leurs systèmes pour en garantir la fiabilité et l’efficacité.

L’azote, gaz inerte et non réactif, est largement utilisé comme gaz vecteur, agent de purge ou milieu d’inertage. Cependant, pour les applications de très haute pureté, le gaz doit maintenir des niveaux de pureté dépassant souvent 99,9999 % (grade 6N). Tout régulateur traitant un tel gaz doit empêcher la pénétration de contaminants tels que l’oxygène, l’humidité ou les particules. Les régulateurs d’azote UHP sont conçus avec des matériaux et des caractéristiques spécialisés pour y parvenir, ce qui les rend indispensables dans les environnements à haut risque.

Collecteurs de commutation semi-automatiques en acier inoxydable pour azote de haute pureté
Collecteurs de commutation semi-automatiques en acier inoxydable pour azote de haute pureté
Conception et composants

La conception d’un régulateur d’azote ultra-haut de pureté témoigne de principes d’ingénierie de pointe. Contrairement aux régulateurs standard, les modèles UHP intègrent des matériaux qui minimisent le dégazage et la corrosion. Les composants principaux comprennent le corps, la membrane, le siège, le clapet et les mécanismes de réglage, tous fabriqués en acier inoxydable de haute qualité, tel que le 316L ou des variantes électropolies, afin de garantir la finesse de la surface et de réduire l’adhérence des particules.

Le corps du régulateur est généralement constitué d’une seule pièce ou d’une structure soudée afin d’éliminer les voies de fuite potentielles. L’électropolissage élimine les bavures et imperfections microscopiques, permettant d’obtenir une rugosité de surface souvent inférieure à 10 Ra (rugosité moyenne). Ceci est essentiel pour empêcher la génération de particules lors du débit de gaz.

La membrane, élément d’étanchéité essentiel, est généralement fabriquée en Hastelloy ou en d’autres alliages résistants à la fatigue et aux attaques chimiques. Elle isole le gaz de process du mécanisme à ressort, empêchant ainsi toute contamination par des lubrifiants ou des gaz atmosphériques. Dans certaines conceptions, une configuration à membrane liée améliore la sensibilité et le temps de réponse.

L'ensemble siège et clapet contrôle le débit. Les sièges souples en PCTFE (polychlorotrifluoroéthylène) ou en polymères similaires assurent une fermeture étanche aux bulles, essentielle au maintien de la pureté. Les sièges durs, fonctionnant par contact métal contre métal, sont utilisés pour les applications à haute pression mais nécessitent un usinage précis pour éviter les fuites.

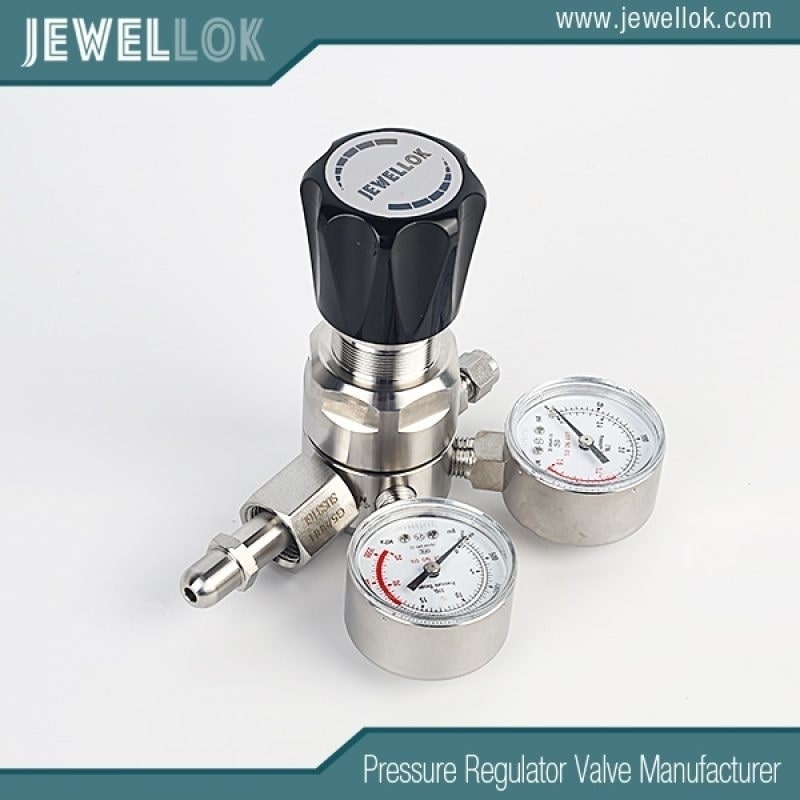

Le réglage de la pression s’effectue à l’aide d’un bouton manuel ou d’une poignée en T relié(e) à un mécanisme à ressort. Cela permet un réglage fin de la pression de sortie, souvent dans des plages allant de 0-25 psi à 0-500 psi, selon le modèle. Les manomètres, lorsqu’ils sont fournis, sont de type à tube de Bourdon avec des raccords testés à l’hélium pour garantir l’étanchéité.

Les raccords d’entrée et de sortie sont normalisés selon les spécifications de la CGA (Compressed Gas Association), telles que la norme CGA 580 pour l’azote, garantissant ainsi la compatibilité et la sécurité. Des fonctionnalités supplémentaires, telles que des filtres intégrés (par exemple, en métal fritté de 0,003 micron), retiennent les particules, tandis que des orifices de purge permettent de purger le système avant utilisation.

Principe de fonctionnement

Le fonctionnement d’un régulateur d’azote UHP repose sur les principes de réduction et de contrôle de la pression. L’azote à haute pression provenant d’une bouteille ou d’une conduite d’alimentation entre par l’orifice d’entrée. Le régulateur réduit cette pression à une pression de sortie stable, définie par l’utilisateur.

Au cœur du dispositif se trouve un système de forces équilibrées. La pression d’entrée agit sur le clapet, en tentant de l’ouvrir, tandis que la membrane détecte la pression de sortie et la contrebalance grâce à la force du ressort. Lorsque la pression de sortie baisse (en raison de la demande), la membrane se déplace, comprimant le ressort et ouvrant le clapet pour permettre un débit de gaz plus important. À l’inverse, si la pression augmente, la membrane repousse, fermant ainsi le clapet.

Pour les applications à ultra-haute pression (UHP), ce processus doit se dérouler sans introduire d’impuretés. Le volume mort du régulateur est réduit au minimum afin de limiter la quantité de gaz piégé susceptible de se mélanger à des contaminants. Les coefficients de débit (Cv) sont optimisés pour des débits faibles à moyens, généralement compris entre 0,02 et 0,5, afin de maintenir un écoulement laminaire et d’empêcher l’entraînement de particules induit par la turbulence.

La chute de pression, c’est-à-dire la variation de la pression de sortie en fonction des variations de débit, est un indicateur de performance essentiel. Les régulateurs UHP présentent une faible chute de pression, souvent inférieure à 1 % du point de consigne, grâce à de grandes surfaces de membrane et à des constantes de ressort précises. Les taux de fuite d’hélium sont spécifiés à 1×10⁻⁹ cm³/s ou mieux, garantissant l’absence de pénétration de l’air ambiant.

Les effets de la température sont atténués grâce à des conceptions compensées, garantissant des performances stables entre -40 °C et 60 °C. Dans les applications cryogéniques, des variantes spéciales gèrent la vaporisation de l’azote liquide, en intégrant des échangeurs de chaleur pour empêcher le gel.

Applications industrielles

Les régulateurs d’azote ultra-haut de pureté sont largement utilisés dans divers secteurs industriels. Dans la fabrication de semi-conducteurs, ils fournissent de l’azote aux équipements de traitement des plaquettes, où les impuretés pourraient causer des défauts dans les micropuces. Par exemple, en photolithographie, l’azote UHP purge les systèmes optiques afin d’empêcher la formation d’un voile dû à l’humidité.

Dans l’industrie pharmaceutique, ces régulateurs contrôlent l’inertage à l’azote dans les réacteurs et les cuves de stockage, préservant ainsi l’intégrité des médicaments en déplaçant l’oxygène et en empêchant l’oxydation. Les laboratoires d’analyse s’appuient sur eux pour la chromatographie en phase gazeuse et la spectrométrie de masse, où la pureté du gaz vecteur a un impact direct sur les limites de détection et la précision.

Dans le domaine aérospatial, l’azote UHP est utilisé pour l’inertage des réservoirs de carburant et pour tester les systèmes hydrauliques. Dans l’industrie agroalimentaire, le conditionnement sous atmosphère modifiée utilise de l’azote régulé pour prolonger la durée de conservation sans conservateurs.

Des domaines émergents tels que la fabrication additive (impression 3D) utilisent ces régulateurs pour maintenir des atmosphères inertes dans les lits de poudre métallique, empêchant ainsi l’oxydation pendant le frittage au laser. Dans le domaine de la recherche, les accélérateurs de particules et les expériences de fusion nécessitent de l’azote UHP pour le refroidissement et l’isolation.

Avantages et atouts

Le principal avantage des régulateurs d’azote UHP réside dans la prévention de la contamination, ce qui se traduit par des rendements plus élevés et une réduction des temps d’arrêt dans les processus. Leur construction robuste garantit une longue durée de vie, avec un temps moyen entre pannes dépassant souvent 10 ans.

Le contrôle de précision améliore la stabilité des procédés, ce qui est essentiel pour obtenir des résultats reproductibles en R&D. Les dispositifs de sécurité, tels que les soupapes de surpression et les disques de rupture, protègent contre la surpression. La conformité à des normes telles que SEMI (Semiconductor Equipment and Materials International) et ISO garantit une interopérabilité mondiale.

Sur le plan économique, bien que les coûts initiaux soient supérieurs à ceux des régulateurs standard (allant de 500 à 5 000 dollars), la réduction des rebuts et des retouches justifie l’investissement. L’efficacité énergétique est améliorée grâce à la minimisation du gaspillage de gaz par une fermeture hermétique.

Considérations relatives à la maintenance et à la sécurité

Une maintenance adéquate est essentielle pour maintenir les performances. Il est recommandé de procéder à des inspections régulières pour détecter les fuites à l’aide de la spectrométrie de masse à l’hélium. Les protocoles de nettoyage prévoient des bains à ultrasons à l’alcool isopropylique, suivis d’une purge à l’azote et d’un séchage au four pour éliminer l’humidité.

Les consignes de sécurité impliquent d’utiliser les régulateurs uniquement avec des gaz et des pressions compatibles. Les opérateurs doivent porter un EPI (équipement de protection individuelle) et veiller à une ventilation adéquate. La manipulation des bouteilles doit respecter les directives du DOT (Département des Transports) afin de prévenir les accidents.

En cas de dysfonctionnement, des symptômes tels qu’une dérive de pression (augmentation lente de la pression de sortie) indiquent une usure du siège, nécessitant son remplacement. Un étalonnage tous les 6 à 12 mois permet de maintenir la précision.

Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Conclusion

Les régulateurs d’azote ultra-haut de pureté représentent le summum de la technologie de traitement des gaz, alliant science des matériaux, dynamique des fluides et ingénierie de précision. Leur rôle dans la préservation de la pureté des procédés ne saurait être sous-estimé, car ils permettent des avancées technologiques et scientifiques. À mesure que les industries recherchent toujours plus d’efficacité, ces régulateurs évolueront en intégrant des capteurs intelligents pour une surveillance en temps réel et l’intégration de l’IoT pour la maintenance prédictive. Comprendre et utiliser efficacement les régulateurs d’azote ultra-hautes purettes garantit des performances optimales dans les applications exigeantes.
