Armoire de transport de gaz entièrement automatique GC pour la distribution de gaz de très haute pureté destinés à l'industrie des semi-conducteurs

{{{sourceTextContent.subTitle}}}

Armoire de transport de gaz entièrement automatique GC pour la distribution de gaz de très haute pureté destinés à l'industrie des semi-conducteurs

{{{sourceTextContent.description}}}

Dans la fabrication avancée de semi-conducteurs, la précision de l’alimentation en gaz, la sécurité et le contrôle de la pureté sont des facteurs essentiels qui influencent directement la qualité des plaquettes, la stabilité des procédés et l’efficacité de la production. Alors que les procédés de fabrication des semi-conducteurs évoluent vers des nœuds de plus en plus petits et des structures de plus en plus complexes, les méthodes manuelles traditionnelles de gestion des gaz ne permettent plus de répondre aux exigences strictes des sites de fabrication modernes. Les usines de semi-conducteurs ont besoin de solutions de gestion des gaz hautement fiables, capables de fournir des gaz spéciaux d’une pureté ultra-élevée, avec une régulation précise de la pression et une surveillance continue.

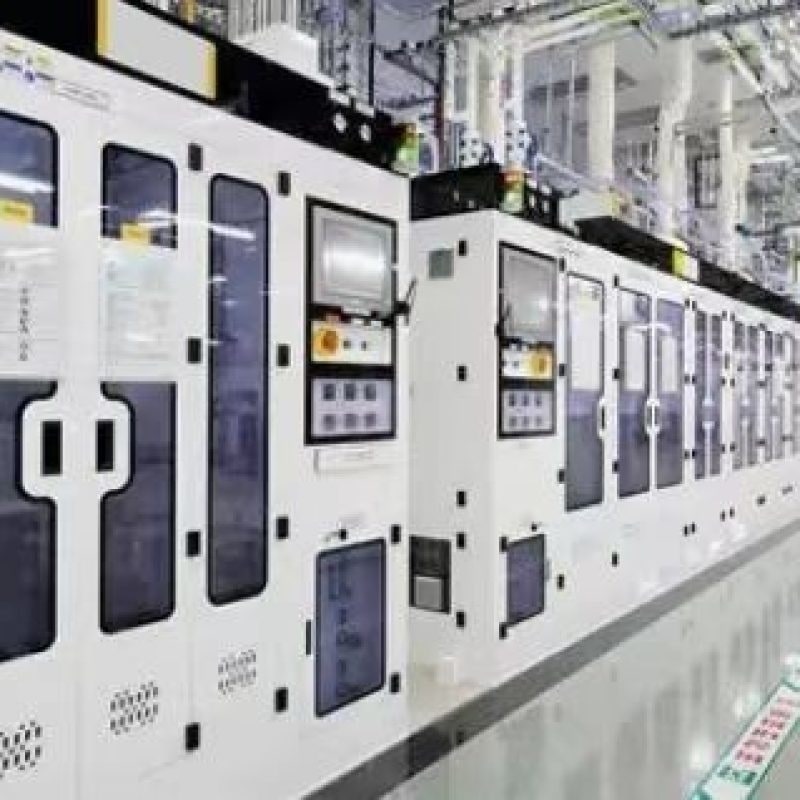

L’armoire de transport de gaz entièrement automatique GC est un système avancé de gestion des gaz conçu pour le transport, la distribution et le contrôle en toute sécurité des gaz de procédé de haute pureté utilisés dans la fabrication des semi-conducteurs. Intégrant des fonctions de commutation automatique, une commande par automate programmable (PLC), des capteurs avancés et des composants de haute pureté, ce système offre une solution complète pour les applications de distribution de gaz dans le secteur des semi-conducteurs, telles que le dépôt chimique en phase vapeur (CVD), le dépôt par couche atomique (ALD), la gravure, l’implantation ionique et d’autres procédés critiques.

Cet article explique la structure, les principes de fonctionnement, les avantages, les applications et les éléments clés à prendre en compte lors du choix d’une armoire de transport de gaz entièrement automatique pour les systèmes d’alimentation en gaz de très haute pureté destinés à la fabrication de semi-conducteurs.

Module d’alimentation en produits chimiques fluides et système d’alimentation en produits chimiques
Module d’alimentation en produits chimiques fluides et système d’alimentation en produits chimiques
Qu’est-ce qu’une armoire de transport de gaz entièrement automatique GC ?
Une armoire de transport de gaz entièrement automatique GC est un système intelligent de gestion des gaz conçu pour acheminer des gaz spécialisés depuis des bouteilles de gaz ou des sources de gaz en vrac vers des équipements de traitement des semi-conducteurs, dans des conditions hautement contrôlées.

L’armoire intègre plusieurs fonctions, notamment :

Distribution de gaz de haute pureté
Commutation automatique des sources de gaz
Régulation de la pression
Contrôle du débit de gaz
Détection des fuites
Verrouillage de sécurité
Surveillance à distance
Gestion automatisée des opérations
Contrairement aux armoires à gaz manuelles traditionnelles, les armoires de transport de gaz entièrement automatiques réduisent au minimum l’intervention humaine et améliorent la fiabilité du système grâce à une technologie de contrôle automatisée.

Dans les environnements de fabrication de semi-conducteurs, les gaz tels que le silane (SiH₄), l’ammoniac (NH₃), le trifluorure d’azote (NF₃), le chlorure d’hydrogène (HCl), l’hexafluorure de tungstène (WF₆) et d’autres gaz spécialisés nécessitent une manipulation extrêmement précise, car même une contamination infime peut nuire aux performances des dispositifs semi-conducteurs.

L’armoire de transport de gaz automatique GC garantit que ces gaz sont acheminés de manière sûre et constante, tout en respectant des normes de pureté ultra-élevées.

Importance de la distribution de gaz d’ultra-haute pureté dans la fabrication de semi-conducteurs
Les procédés de fabrication de semi-conducteurs nécessitent des gaz présentant des niveaux de contamination extrêmement faibles. Toute trace d’humidité, de particules, d’oxygène ou d’impuretés métalliques introduite dans le flux de gaz de procédé peut entraîner des défauts, réduire les taux de rendement et endommager des équipements de production coûteux.

Les systèmes de distribution de gaz d’ultra-haute pureté doivent contrôler plusieurs paramètres critiques :

1. Contrôle de la pureté du gaz
Les composants internes de l’armoire à gaz doivent empêcher toute contamination de pénétrer dans le flux de gaz. Des matériaux tels que l’acier inoxydable 316L électropolissé sont largement utilisés car ils offrent une excellente résistance à la corrosion et une faible génération de particules.

Les systèmes d’alimentation en gaz de haute qualité présentent généralement les caractéristiques suivantes :

Tubes à faible rugosité de surface
Tuyauterie en acier inoxydable soudée par voie orbitale
Vannes à membrane haute performance
Systèmes d’étanchéité à joints métalliques
Raccords à très faible fuite
Ces caractéristiques contribuent à maintenir la pureté des gaz de qualité semi-conductrice.

2. Stabilité de la pression
De nombreux procédés de fabrication de semi-conducteurs fonctionnent selon des exigences de pression strictes. Les fluctuations de la pression du gaz peuvent affecter l’épaisseur de dépôt, l’uniformité de la gravure et la répétabilité du procédé.

Les armoires de transport de gaz entièrement automatiques utilisent des régulateurs de pression et des capteurs de précision pour maintenir une pression de sortie stable et garantir des conditions de procédé constantes.

3. Gestion de la sécurité
De nombreux gaz utilisés en semi-conducteurs sont toxiques, corrosifs, inflammables ou réactifs. Une armoire de transport de gaz offre un environnement contrôlé où les opérations de manipulation des gaz peuvent être surveillées et gérées en toute sécurité.

Les fonctions de sécurité peuvent inclure :

Détection des fuites de gaz
Vannes d’arrêt d’urgence
Contrôle automatique de la ventilation
Alarmes en cas d’anomalie de pression
Systèmes de verrouillage de sécurité
Principaux composants d’une armoire de transport de gaz entièrement automatique
Une armoire de transport de gaz entièrement automatique GC se compose de plusieurs modules essentiels qui fonctionnent ensemble pour assurer une distribution fiable du gaz.

1. Module d’alimentation en gaz
Le module d’alimentation en gaz relie la source de gaz au système de l’armoire. Selon l’application, la source de gaz peut inclure :

Des bouteilles haute pression
Des faisceaux de bouteilles
Des systèmes d’alimentation en gaz en vrac
Des unités de purification de gaz
Le module d’alimentation est conçu avec des tuyauteries et des vannes de haute pureté afin d’éviter toute contamination pendant le transport du gaz.

2. Système de commutation automatique
L’une des caractéristiques les plus importantes d’une armoire de transport de gaz entièrement automatique est la commutation automatique de la source de gaz.

Les systèmes traditionnels obligent les opérateurs à remplacer manuellement les bouteilles vides. Cela engendre des risques, notamment :

Interruption de la production
Erreurs humaines
Exposition potentielle au gaz
Instabilité de la pression
Les systèmes de commutation automatique surveillent en permanence la pression du gaz et basculent automatiquement d’une bouteille vide vers une bouteille pleine lorsque cela est nécessaire.

Les avantages sont les suivants :

Fonctionnement continu de la production
Réduction de la charge de travail des opérateurs
Sécurité renforcée
Disponibilité accrue des équipements
3. Système de régulation de pression
La section de régulation de pression ajuste le gaz entrant à haute pression pour obtenir une pression de sortie stable adaptée aux équipements pour semi-conducteurs.

Les composants typiques comprennent :

Régulateurs de pression haute pureté
Transmetteurs de pression
Soupapes de sécurité
Vannes pneumatiques
Capteurs de contrôle
Les systèmes avancés permettent une gestion précise de la pression grâce à la technologie de régulation en boucle fermée.

4. Système de surveillance du débit de gaz
Un contrôle précis du débit de gaz est essentiel pour garantir la cohérence des processus de fabrication des semi-conducteurs.

L'armoire peut intégrer :

Des régulateurs de débit massique (MFC)
Des capteurs de débit
Une surveillance numérique de la pression
Des systèmes de rétroaction automatisés
La surveillance en temps réel permet aux opérateurs de détecter les conditions anormales avant qu’elles n’affectent la production.

5. Système de commande par automate programmable (PLC)
Le système de commande intelligent est au cœur d’une armoire de transport de gaz entièrement automatique.

Une plateforme de commande basée sur un automate programmable (PLC) permet :

Un fonctionnement automatique
L'enregistrement des données
La gestion des alarmes
La communication à distance
La surveillance de l'état des équipements
Les usines de semi-conducteurs modernes connectent souvent les armoires de gaz aux systèmes d'automatisation de l'usine via des protocoles de communication tels que :

Ethernet/IP
RS485
SECS/GEM
Cela permet une surveillance centralisée et une meilleure gestion de la production.

Principe de fonctionnement d’une armoire de transport de gaz entièrement automatique GC
Le processus de fonctionnement d’une armoire de transport de gaz entièrement automatique comprend généralement plusieurs étapes.

Étape 1 : Raccordement à la source de gaz
Les bouteilles de gaz à haute pression destinées à la fabrication de semi-conducteurs sont raccordées à l’armoire via des raccords et des conduites de très haute pureté.

Avant la mise en service, le système effectue des contrôles de sécurité pour vérifier :

Le bon raccordement
L'état correct des vannes
L'absence de fuite
Étape 2 : Processus de purge des gaz
Avant d'introduire le gaz de procédé, le système effectue des opérations de purge à l'aide de gaz inertes tels que l'azote.

Le processus de purge élimine :

L'air
L'humidité
Les contaminants résiduels
Cette étape garantit que le circuit d’alimentation en gaz répond aux exigences de pureté des semi-conducteurs.

Étape 3 : Réduction et régulation de la pression
Le gaz entrant à haute pression traverse des composants de contrôle de pression où il est ramené à la pression de fonctionnement requise.

Des capteurs surveillent en permanence :

La pression d’entrée
La pression de sortie
L’état du système
Le système de contrôle ajuste automatiquement les paramètres de fonctionnement.

Étape 4 : Distribution automatique du gaz
Une fois la pression stabilisée, le gaz est acheminé vers les équipements de traitement des semi-conducteurs.

Le système PLC surveille en permanence :

La pression du gaz
Les conditions de débit
Le fonctionnement des vannes
Les signaux de sécurité
En cas de conditions anormales, le système peut s'arrêter automatiquement ou déclencher des procédures de sécurité.

Avantages des armoires de transport de gaz entièrement automatiques
1. Fiabilité accrue du processus
Le contrôle automatique réduit les erreurs humaines et garantit des conditions d’alimentation en gaz stables.

Cela améliore :

La régularité de la production de plaquettes
La répétabilité du processus
La disponibilité des équipements
2. Sécurité renforcée
Les gaz utilisés dans l’industrie des semi-conducteurs peuvent présenter des risques importants pour la sécurité. Les armoires automatisées offrent plusieurs niveaux de protection grâce à :

La détection des fuites
L’isolation automatique
Les systèmes d’alarme
La surveillance à distance
Les opérateurs peuvent gérer les systèmes de gaz sans s’y exposer directement et fréquemment.

3. Réduction des coûts d’exploitation
Bien que les armoires de gaz automatiques nécessitent un investissement initial plus élevé, elles réduisent les coûts d’exploitation à long terme en :

La réduction de la main-d’œuvre manuelle
La minimisation des temps d’arrêt de production
L’amélioration de l’efficacité d’utilisation des gaz
La réduction des besoins en maintenance
4. Meilleure compatibilité avec les usines intelligentes
La fabrication moderne de semi-conducteurs s’oriente vers l’automatisation de l’Industrie 4.0.

Les armoires de transport de gaz entièrement automatiques prennent en charge :

La surveillance numérique
L’intégration à l’automatisation de l’usine
La maintenance prédictive
Les diagnostics à distance
Cela les rend idéales pour les environnements de production avancés de semi-conducteurs.

Applications des armoires de transport de gaz entièrement automatiques GC
Les armoires de transport de gaz entièrement automatiques sont largement utilisées dans les industries des semi-conducteurs et de la fabrication de pointe.

Fabrication de semi-conducteurs
Les applications comprennent :

La fabrication de plaquettes
Le dépôt de couches minces
La gravure au plasma
Les processus de nettoyage des semi-conducteurs
Fabrication d’écrans
La production d’écrans à grande échelle nécessite une distribution précise des gaz pour :

La fabrication d’OLED
Les procédés TFT
Le revêtement par couche mince
Fabrication de cellules solaires
Les systèmes de transport de gaz prennent en charge des procédés tels que :

Le dépôt de silicium
Le traitement par plasma
La modification de surface
Laboratoires de recherche
Les universités et les centres de R&D utilisent des armoires de transport de gaz automatiques compactes pour :

La recherche sur les matériaux
Le développement de semi-conducteurs
Les essais de procédés avancés
Comment choisir l’armoire de transport de gaz entièrement automatique adaptée
Lors du choix d’une armoire de transport de gaz, les fabricants doivent prendre en compte plusieurs facteurs.

Compatibilité avec les gaz
Des gaz différents nécessitent des choix de matériaux et des configurations de sécurité différents.

Les considérations importantes incluent :

La corrosivité
La toxicité
La réactivité
Exigences en matière de pression
Exigences en matière de pureté
Pour les applications liées aux semi-conducteurs, optez pour des systèmes dotés :

de composants en acier inoxydable 316L UHP
de surfaces électropolies
de vannes à membrane de haute qualité
de raccords à faible fuite
Niveau d’automatisation
En fonction des exigences de production, les utilisateurs peuvent choisir :

des systèmes semi-automatiques
des systèmes entièrement automatiques
Des plateformes intelligentes et personnalisées de distribution de gaz
Normes de sécurité
Une armoire de transport de gaz fiable doit être conforme aux normes applicables de l’industrie des semi-conducteurs et inclure :

La surveillance des gaz
Des fonctions d’arrêt d’urgence
Des verrouillages de sécurité
Une conception de ventilation adéquate
Tendances futures des systèmes de transport de gaz pour semi-conducteurs
À mesure que la technologie des semi-conducteurs continue de progresser, les systèmes de distribution de gaz deviennent plus intelligents et automatisés.

Parmi les tendances futures, on peut citer :

Une intégration accrue
Les armoires de gaz intégreront davantage de fonctions, notamment :

La purification des gaz
L’analyse en temps réel
La surveillance basée sur l’IA
La maintenance prédictive
Un contrôle numérique amélioré
Des systèmes de communication avancés permettront aux usines de semi-conducteurs d’atteindre :

Une gestion des gaz entièrement automatisée
Une optimisation de la production en temps réel
Une gestion à distance des équipements
Exigences de pureté accrues
À mesure que les nœuds des semi-conducteurs deviennent plus petits, les systèmes de distribution de gaz devront offrir :

Un meilleur contrôle de la contamination
Une régulation de pression plus précise
Des matériaux plus performants

Conclusion
Une armoire de transport de gaz entièrement automatique GC pour la distribution de gaz ultra-purs destinés aux semi-conducteurs est un composant essentiel des installations modernes de fabrication de semi-conducteurs. En combinant une technologie d’automatisation de pointe, des matériaux de haute pureté, un contrôle précis de la pression et des systèmes de sécurité complets, elle assure une gestion fiable et efficace des gaz pour les processus critiques de fabrication de semi-conducteurs.

Par rapport aux systèmes traditionnels de gestion manuelle des gaz, les armoires de transport de gaz entièrement automatiques offrent des avantages significatifs en termes de sécurité, de productivité, de stabilité des processus et d’efficacité opérationnelle. Pour les usines de semi-conducteurs, les centres de recherche et les industries manufacturières de pointe, investir dans une solution de distribution automatique de gaz haute performance constitue une étape clé vers l’amélioration de la qualité de la production et la mise en place d’opérations de fabrication plus intelligentes.

À mesure que les procédés de fabrication des semi-conducteurs continuent d’évoluer, les armoires de transport de gaz automatiques à ultra-haute pureté joueront un rôle de plus en plus important dans le soutien des technologies de fabrication de semi-conducteurs de nouvelle génération.
