Dispositif permettant la réduction simultanée et efficace des SOx, des NOx, des COV et des métaux lourds dans le cadre du traitement des gaz d'échappement industriels complexes

{{{sourceTextContent.subTitle}}}

Dispositif permettant la réduction simultanée et efficace des SOx, des NOx, des COV et des métaux lourds dans le cadre du traitement des gaz d'échappement industriels complexes

{{{sourceTextContent.description}}}

Les gaz d'échappement industriels issus de secteurs tels que le frittage de l'acier et la fabrication du verre constituent l'un des défis les plus complexes en matière de lutte contre la pollution atmosphérique. Caractérisés par des charges élevées en poussières, d'importantes fluctuations de température et la présence de mélanges chimiques complexes — notamment des oxydes de soufre (SOx), d’oxydes d’azote (NOx), de composés organiques volatils (COV) et de métaux lourds (Hg, As) —, ces émissions dépassent les capacités des chaînes de traitement traditionnelles axées sur un seul polluant. Les méthodes conventionnelles sont souvent confrontées à des interdépendances de processus, telles que l’empoisonnement des catalyseurs par l’arsenic ou l’adsorption compétitive du mercure. Cet article explore les principes d’ingénierie qui sous-tendent un dispositif intégré novateur conçu pour une élimination synergique. Nous proposons une architecture de réacteur multifonctionnel à plusieurs étages qui exploite le zonage spatial de la température, la filtration catalytique avancée et l’injection optimisée de sorbant afin d’obtenir une co-réduction hautement efficace tout en atténuant les mécanismes d’interférence.

1. Le défi posé par les gaz d'échappement non idéaux
Le paradigme de la lutte contre la pollution atmosphérique est passé de solutions « en bout de chaîne » ciblant un seul polluant à des approches intégrées et synergiques. Cette évolution est particulièrement cruciale dans des secteurs tels que le frittage du minerai de fer (une étape primaire de la sidérurgie) et les fours de fusion du verre. Ces procédés produisent des gaz d’échappement qui sont fondamentalement difficiles à traiter en raison de trois caractéristiques principales :

Une grande complexité chimique : le flux gazeux contient du SOx (généralement 300 à 2 000 mg/Nm³), de NOx (200 à 800 mg/Nm³), de COV (y compris les dioxines et les furanes) et de métaux lourds (vapeurs de Hg⁰, Hg²⁺ et As₂O₃) simultanément.

Interférences entre procédés : la réduction catalytique sélective (SCR) traditionnelle pour les NOx est empoisonnée par l’arsenic (As) et désactivée par des concentrations élevées de SO₂. À l’inverse, la désulfuration humide des gaz d’échappement produit du gypse dangereux contaminé par des métaux lourds lixiviables et ne parvient pas à capturer efficacement le Hg⁰ volatil.

Variabilité thermique et des particules : les gaz de frittage fluctuent entre 80 °C et 180 °C, tandis que les gaz des fours à verre peuvent dépasser 350 °C, ce qui complique le choix d’un lit catalytique unique.

Pour répondre à ces enjeux, une nouvelle catégorie de dispositifs — souvent qualifiés de systèmes de « contrôle intégré des polluants multiples » — est nécessaire. Ces dispositifs ne se contentent pas d’enchaîner les technologies existantes ; ils exploitent activement les interactions chimiques entre les polluants pour améliorer l’efficacité d’élimination tout en neutralisant les effets antagonistes.

2. Philosophie de conception : zonage spatial et ingénierie des réactions
L’architecture proposée pour ce dispositif est celle d’un réacteur à lit fixe multi-étages, vertical ou horizontal, intégrant la récupération de chaleur, l’injection de sorbant sec et la filtration catalytique dans un seul boîtier. La philosophie de conception repose sur trois piliers :

Gestion thermique des étages : positionnement des opérations unitaires de manière à les aligner sur les plages de température optimales pour des réactions spécifiques (par exemple, oxydation du mercure, SCR, oxydation des COV).

Résilience des matériaux : utilisation de matériaux catalytiques résistants à l’empoisonnement par le soufre et l’arsenic, tels que des formulations à base de vanadium-tungstène-titane (V₂O₅-WO₃/TiO₂) dopées avec des promoteurs anti-empoisonnement (par exemple, SiO₂ ou des métaux des terres rares).

Adsorption synergique : utilisation d’un lit fluidisé circulant ou d’un lit fixe d’adsorbants à grande surface spécifique (charbon actif, sorbants à base de chaux) qui capturent les métaux lourds et agissent comme une couche sacrificielle pour protéger les catalyseurs en aval.

2.1 Étape 1 : Préconditionnement et capture des métaux lourds (plage de température : 150–200 °C)
La première étape vise l’élimination des particules, de l’arsenic (As) et l’oxydation du mercure élémentaire (Hg⁰). L’arsenic, présent sous forme de vapeur d’As₂O₃ en phase gazeuse, est une neurotoxine puissante et un poison redoutable pour les catalyseurs à base de métaux nobles et de vanadium. S’il parvient jusqu’au catalyseur SCR, il provoque une désactivation irréversible en bloquant les sites acides actifs.

Mécanisme : un absorbeur à lit fluidisé circulant (CFBA) ou un réacteur de type Downer est utilisé en amont de l’unité catalytique principale. Dans cette zone, une poudre fine de chaux hydratée (Ca(OH)₂) ou de charbon actif est injectée. La grande surface spécifique du sorbant permet de piéger l’As₂O₃ par chimisorption. Simultanément, des composés halogénés (par exemple, NH₄Cl ou CaBr₂) sont co-injectés pour faciliter l’oxydation du mercure élémentaire (Hg⁰) en chlorure mercurique (HgCl₂). Le mercure oxydé est plus facilement adsorbé sur les particules ou à la surface du sorbant.

Résolution des interférences : en éliminant l’arsenic et une fraction importante de HCl/HF à cette étape, le système empêche l’empoisonnement du catalyseur DeNOx/COV en aval. Cette « couche de sorbant sacrificielle » est essentielle pour préserver l’activité à long terme des composants catalytiques plus coûteux.

2.2 Étape 2 : Filtration catalytique intégrée (plage de température : 220–350 °C)
Le cœur du dispositif est un filtre céramique catalytique (ou filtre à manches catalytique). Cette unité combine l’élimination des particules (filtration) et la conversion catalytique (dénox et oxydation des COV) en un seul processus.

Structure du dispositif : le filtre est constitué de filtres céramiques en forme de bougies ou de poches en tissu tissé enduites ou imprégnées d’un catalyseur. La formulation du catalyseur est déterminante. Pour les gaz d’échappement contenant à la fois du SO₂ et des NOx, un catalyseur à base de vanadium (V₂O₅-WO₃/TiO₂) constitue la norme industrielle, mais avec certaines modifications.

Conversion du SO₂ en SO₃ : L’une des principales interférences dans les systèmes SCR traditionnels est l’oxydation indésirable du SO₂ en SO₃. Le SO₃ réagit avec le NH₃ (le réducteur utilisé pour les NOx) pour former du bisulfate d’ammonium (ABS), un dépôt collant et corrosif qui encrasse le catalyseur et les équipements en aval.

Solution : Pour pallier ce problème, le catalyseur est conçu avec une faible densité en vanadium et une forte charge en tungstène. Le WO₃ empêche l’oxydation du SO₂ tout en conservant une activité élevée pour la réduction des NOx. De plus, la couche catalytique est conçue pour remplir une double fonction :

DéNOx : les NOx sont réduits en N₂ à l’aide de NH₃ (4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O).

Oxydation des COV : simultanément, les COV, y compris les dioxines, sont oxydés en CO₂ et H₂O. La température de fonctionnement élevée (220–350 °C) facilite cette oxydation profonde.

Résolution des interférences : le gâteau de filtration (couche de poussière) qui s’accumule à la surface des filtres catalytiques agit comme un adsorbant secondaire. Cette couche de poussière absorbe les vapeurs de métaux lourds qui ont échappé à l’étape 1, les empêchant ainsi d’atteindre les sites actifs du catalyseur. Un nettoyage périodique par jet pulsé élimine cette poussière, empêchant l’accumulation de métaux lourds susceptible d’entraîner un empoisonnement à long terme du catalyseur.

2.3 Étape 3 : Oxydation avancée et affinage final
Pour les gaz d’échappement industriels présentant des charges initiales élevées en COV ou des espèces de mercure réfractaires, une troisième étape est mise en place. Cette étape utilise un plasma non thermique (NTP) ou un catalyseur d’oxydation à basse température.

Plasma non thermique : le NTP génère des radicaux hautement réactifs (O, OH, O₃) à température ambiante. Ces radicaux oxydent les COV résiduels et transforment le Hg⁰ restant en HgO ou en HgCl₂.

Résolution des interférences : la présence de SO₂ inhibe généralement les systèmes à plasma en consommant les radicaux. Pour y remédier, le système est conçu pour placer le NTP après les étapes de désulfuration et de catalyse primaire, garantissant ainsi que le gaz entrant dans la zone de plasma présente une faible teneur en SO₂.

3. Résolution des principaux mécanismes d’interférence
Le principal obstacle au contrôle de plusieurs polluants n’est pas l’élimination des composants individuels, mais les interactions négatives entre les processus d’élimination. Le dispositif intégré proposé traite trois mécanismes d’interférence critiques :

3.1 Empoisonnement du catalyseur par l’arsenic et les métaux lourds
Comme mentionné précédemment, l’arsenic (As) et le plomb (Pb) sont fatals aux catalyseurs V₂O₅-WO₃/TiO₂.

Intervention au niveau de la conception : le système utilise une architecture catalytique multicouche. La couche supérieure (en contact avec le gaz) est un substrat non catalytique à haute porosité qui agit comme un piège sacrificiel pour les métaux lourds. Si des vapeurs d’arsenic la traversent, elles réagissent avec le gâteau de poussière riche en calcium. La couche catalytique active située en dessous est protégée par un revêtement qui limite la taille des pores, empêchant ainsi physiquement le passage des particules d’arsenic qui ne se sont pas condensées en amont.

3.2 Concurrence entre la réduction des NOx et l’oxydation des COV
Dans un lit catalytique unique, des concentrations élevées de COV peuvent entrer en concurrence avec le NH₃ pour les sites actifs du catalyseur, réduisant ainsi l’efficacité de la réduction des NOx.

Intervention de conception : Le filtre catalytique est divisé en deux zones :

Zone A (zone d’oxydation) : la partie supérieure du filtre utilise un catalyseur présentant un potentiel d’oxydation plus élevé (par exemple, Mn-Ce/TiO₂) pour brûler de manière préférentielle les COV lourds. Cette réaction exothermique augmente légèrement la température des gaz, améliorant ainsi la cinétique de la réduction sélective de l’azote en aval.

Zone B (zone SCR) : la partie inférieure utilise un catalyseur standard V₂O₅-WO₃/TiO₂ optimisé pour la réduction sélective, doté d’un potentiel d’oxydation plus faible afin de minimiser l’oxydation du NH₃ (une réaction secondaire qui entraîne un gaspillage de réactif).

3.3 Formation de bisulfate d’ammonium (ABS)
La réaction du NH₃ avec le SO₃ forme de l’ABS, qui se condense entre 150 °C et 230 °C, obstruant les filtres et les catalyseurs.

Intervention technique : Le dispositif contrôle la température avec précision. Le réacteur fonctionne strictement au-dessus du point de rosée de l’ABS (généralement > 260 °C) ou une dérivation est utilisée lors des opérations à faible charge pour maintenir la température. De plus, la formulation du catalyseur à faible teneur en V₂O₅ minimise la production de SO₃, réduisant ainsi le précurseur nécessaire à la formation d’ABS.

4. Étude de cas : intégration dans une usine de frittage d’acier
Pour illustrer l’efficacité du système, prenons l’exemple d’une machine de frittage de 400 m² produisant 1,2 million de Nm³/h de gaz d’échappement.

Situation de référence : les gaz entrent à 120 °C avec 600 mg/Nm³ de SO₂, 400 mg/Nm³ de NOx, des niveaux élevés de dioxines (COV) et 50 µg/Nm³ de Hg.

Configuration classique : elle nécessiterait un précipitateur électrostatique (ESP), un laveur humide pour le SO₂, ainsi qu’une unité SCR distincte nécessitant un réchauffage (coûteux), sans oublier un système d’injection de carbone pour le mercure. Cette configuration présente des inconvénients liés à une forte consommation d’eau, à la production de déchets dangereux (gypse contaminé) et à des coûts énergétiques élevés.

Dispositif intégré proposé :

Étape 1 (CFBA) : injection d’un sorbant à base de chaux et de charbon actif bromé. Élimination de 95 % du SO₂, de 90 % de l’As et de 80 % du Hg⁰ par oxydation/adsorption. La température des gaz chute à 100 °C mais est réchauffée par échange thermique à 240 °C.

Étape 2 (filtre catalytique) : la charge en poussières est réduite à < 5 mg/Nm³. Du NH₃ est injecté. Le filtre catalytique fonctionne à une température comprise entre 240 et 260 °C. L’efficacité de la déNOx atteint 90 %. Les dioxines sont détruites avec une efficacité supérieure à 95 %. Le mercure résiduel est capturé dans le gâteau de filtration, ce qui permet d’atteindre une élimination totale du Hg supérieure à 95 %.

Résultat : ce dispositif unique remplace quatre opérations distinctes, réduit l’encombrement de 60 %, élimine le traitement des eaux usées et regroupe les déchets dangereux (cendres volantes contenant les métaux capturés) en un seul résidu solide facile à gérer.

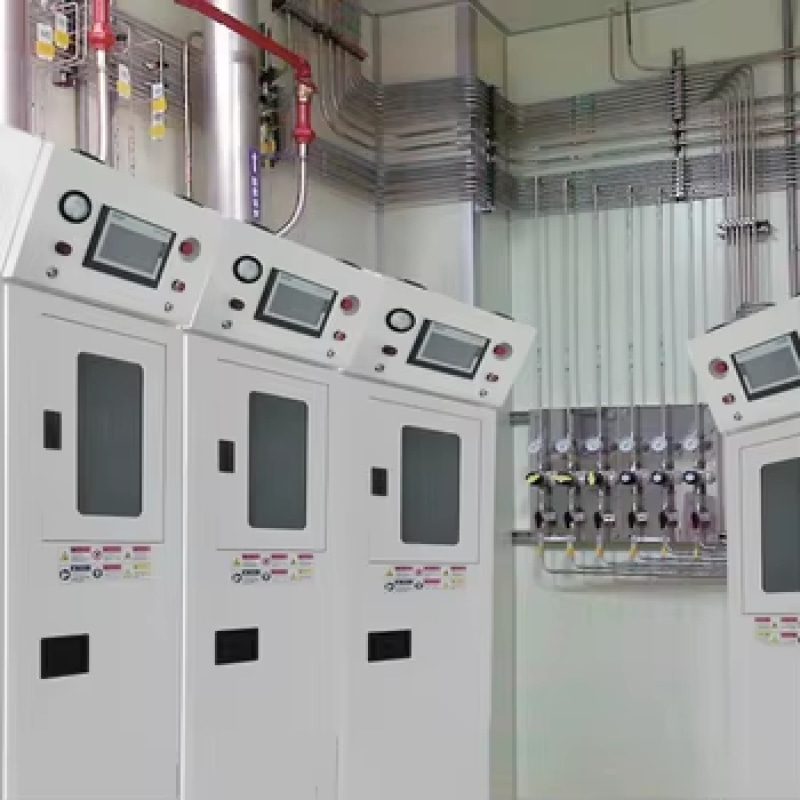

module d’administration de produits chimiques (CDM) et système d’administration de produits chimiques (CDS)
module d’alimentation en produits chimiques (CDM) et système d’alimentation en produits chimiques (CDS)
5. Conclusion
La conception d’un dispositif permettant l’élimination synergique de plusieurs polluants dans des gaz d’échappement industriels complexes nécessite un changement de paradigme, passant d’un traitement séquentiel à une intensification intégrée des procédés. L’architecture la plus viable est un réacteur à zones spatiales qui combine l’injection de sorbant sec pour les SOx en vrac et les métaux lourds, suivie d’un filtre catalytique à double fonction pour la réduction simultanée des NOx et l’oxydation des COV.

La clé du succès réside dans l’ingénierie des matériaux et la gestion thermique visant à atténuer les interférences :

L’encrassement par l’arsenic et les métaux lourds est contrôlé grâce à des couches de sorbant sacrificielles et à des revêtements protecteurs du catalyseur.

La concurrence entre les COV et les NOx au niveau du catalyseur est résolue par un zonage physique (couche d’oxydation suivie d’une couche SCR).

L’encrassement par le bisulfate d’ammonium est évité en optimisant la composition chimique du catalyseur (faible teneur en V₂O₅, forte teneur en WO₃) et en maintenant un contrôle strict de la température au-dessus du point de rosée de l’ABS.

Alors que les normes d’émissions se durcissent à l’échelle mondiale pour atteindre des limites proches de zéro, l’adoption de tels dispositifs intégrés n’est pas simplement une option pour des industries telles que le frittage de l’acier et la fabrication du verre ; c’est une nécessité économique et environnementale. Les développements futurs se concentreront sur l’amélioration de l’activité des catalyseurs à basse température (150–200 °C) afin d’éliminer les coûts de réchauffage, ainsi que sur l’intégration de jumeaux numériques pour la gestion en temps réel des poisons, optimisant ainsi davantage la synergie entre les processus de réduction de plusieurs polluants.
