Technologie de vannes résistantes à la corrosion pour les systèmes de traitement des gaz toxiques et réactifs

{{{sourceTextContent.subTitle}}}

Technologie de vannes résistantes à la corrosion pour les systèmes de traitement des gaz toxiques et réactifs

{{{sourceTextContent.description}}}

Dans les secteurs de la fabrication moderne de semi-conducteurs, de la production photovoltaïque, des procédés chimiques, de l'ingénierie pharmaceutique et de la distribution de gaz spéciaux, les gaz toxiques et réactifs sont largement utilisés dans des environnements de production critiques. Ces gaz présentent souvent une forte corrosivité, une activité chimique élevée, une toxicité, une inflammabilité et une sensibilité à la contamination. Les gaz de procédé courants tels que le chlore (Cl₂), le fluorure d’hydrogène (HF), le chlorure d’hydrogène (HCl), l’ammoniac (NH₃), l’hexafluorure de soufre (SF₆), le silane (SiH₄) et le trifluorure d’azote (NF₃) imposent des exigences extrêmement strictes en matière de sécurité des systèmes, de compatibilité des matériaux et de fiabilité opérationnelle.

Parmi tous les composants d’un système d’alimentation en gaz ou de traitement des effluents, les vannes jouent un rôle central dans la régulation, l’isolation, le contrôle et la protection du flux de procédé. Les vannes industrielles conventionnelles subissent fréquemment une dégradation rapide, une défaillance des joints, la génération de particules ou des fuites lorsqu’elles sont exposées à des environnements gazeux agressifs. C’est pourquoi la technologie des vannes résistantes à la corrosion est devenue une solution technique essentielle pour les applications de manipulation de gaz toxiques et réactifs.

Cet article explore les technologies clés, les stratégies de sélection des matériaux, les mécanismes d’étanchéité, les exigences de performance et les tendances d’application des vannes résistantes à la corrosion utilisées dans les systèmes de gaz dangereux.

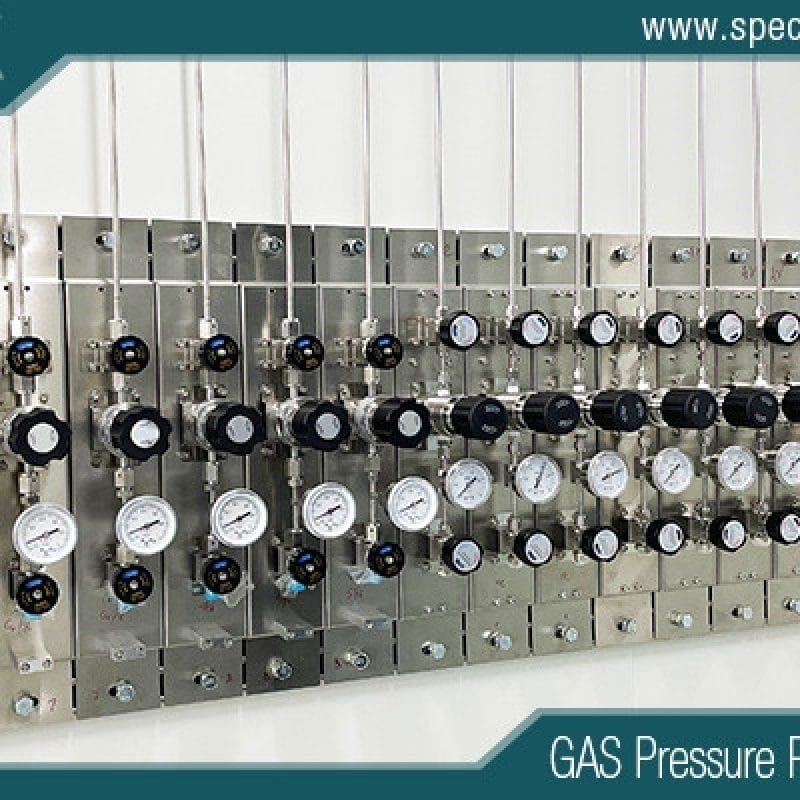

Régulateur de pression de gaz spécial UHP à un étage
Les défis posés par les environnements de gaz toxiques et réactifs
Les gaz toxiques et réactifs créent des conditions de fonctionnement très exigeantes qui diffèrent considérablement de celles des applications industrielles classiques impliquant des fluides.

Le principal défi réside dans la corrosion chimique. Les gaz réactifs peuvent attaquer les surfaces métalliques par oxydation, halogénation, formation d’acides ou réactions électrochimiques. Les gaz contenant du chlore, les composés fluorés et les vapeurs acides sont particulièrement destructeurs pour les aciers inoxydables standard.

Un autre défi réside dans le contrôle de la pureté des gaz. La fabrication de semi-conducteurs et de composants électroniques nécessite des systèmes de gaz de très haute pureté (UHP). Toute corrosion interne, tout dégagement de particules ou tout dégazage des composants de la vanne peut entraîner une contamination, affectant ainsi le rendement de production et la cohérence du processus.

La prévention des fuites constitue une autre préoccupation majeure. Les fuites de gaz toxiques peuvent entraîner de graves risques pour la sécurité, une pollution environnementale, des infractions réglementaires et des arrêts de production. Même des microfuites au niveau des joints de tige de vanne, des raccords filetés ou des interfaces de siège peuvent présenter des risques inacceptables.

De plus, de nombreux gaz réactifs sont utilisés dans des conditions de température et de pression exigeantes. Les cycles thermiques, les fluctuations de pression et les changements rapides de processus peuvent accélérer la dégradation des joints et la fatigue des matériaux.

Ces défis nécessitent des technologies de vannes spécialement conçues pour la compatibilité avec les gaz dangereux, plutôt que des versions modifiées de produits industriels conventionnels.

Choix des matériaux pour la résistance à la corrosion
L’ingénierie des matériaux est le fondement de la conception de vannes résistantes à la corrosion.

Alliages d’acier inoxydable haute performance
L’acier inoxydable 316L est l’un des matériaux les plus largement utilisés pour les vannes destinées aux gaz toxiques en raison de son équilibre favorable entre résistance à la corrosion, résistance mécanique et facilité de fabrication.

Par rapport à l’acier inoxydable 304 standard, le 316L contient du molybdène, ce qui améliore considérablement la résistance aux attaques chloruriques, à la corrosion par piqûres et aux environnements acides.

L’acier inoxydable 316L électropoli est fréquemment utilisé dans les systèmes de gaz pour semi-conducteurs, car sa finition de surface lisse minimise la rétention de particules, l’adsorption chimique et les sites d’amorçage de la corrosion.

Cependant, certains gaz très agressifs peuvent dépasser la tolérance à la corrosion des alliages d’acier inoxydable standard.

Alliages à base de nickel
Dans les environnements chimiques extrêmes, les alliages à base de nickel offrent des performances anticorrosion supérieures.

Des matériaux tels que l’Hastelloy®, l’Inconel® et le Monel® présentent une excellente résistance aux acides oxydants, aux composés halogénés, aux chlorures et aux gaz réactifs à haute température.

L’Hastelloy C-276, par exemple, fait preuve d’une durabilité exceptionnelle dans des environnements impliquant l’acide chlorhydrique, le chlore humide et des expositions à des mélanges de produits chimiques.

Les matériaux à base de nickel sont couramment choisis pour les systèmes de traitement chimique, les conduites d’échappement des épurateurs et les applications impliquant des gaz spéciaux corrosifs.

Bien que ces matériaux soient plus coûteux que l’acier inoxydable, leur longue durée de vie et leurs besoins réduits en maintenance justifient souvent l’investissement.

Composants en fluoropolymères
Les matériaux non métalliques jouent également un rôle important dans la technologie des vannes résistantes à la corrosion.

Les fluoropolymères tels que le PTFE, le PFA, le FEP et le PVDF offrent une inertie chimique exceptionnelle face à une large gamme de gaz agressifs et de produits chimiques corrosifs.

Ces matériaux sont largement utilisés dans les sièges de vannes, les membranes, les revêtements et les composants d’étanchéité.

Les vannes revêtues de PTFE, par exemple, peuvent résister efficacement à l’attaque d’acides forts, d’halogènes réactifs et de mélanges de gaz corrosifs.

Cependant, les fluoropolymères présentent des limites en termes de résistance à la température, de résistance mécanique, de comportement au fluage et de perméabilité. Une évaluation technique appropriée est nécessaire lors de l’intégration de composants à base de polymères dans des systèmes de gaz critiques.

Technologie d’étanchéité avancée
Les performances d’étanchéité des vannes déterminent directement la sécurité opérationnelle des systèmes de manipulation de gaz toxiques.

Les joints en élastomère traditionnels sont souvent sujets au gonflement, à l’attaque chimique, à la fissuration ou à la perméation lorsqu’ils sont exposés à des gaz réactifs.

Pour remédier à ces problèmes, les vannes modernes résistantes à la corrosion utilisent des technologies d’étanchéité avancées.

Étanchéité métal-métal
Les conceptions d’étanchéité à membrane métallique et siège métallique offrent une étanchéité supérieure pour les applications impliquant des gaz dangereux.

Les joints métalliques offrent une excellente résistance chimique, une stabilité à haute température et une faible perméabilité aux gaz.

Dans les systèmes de gaz d’ultra-haute pureté, l’étanchéité métal-métal minimise le dégazage, réduit le risque de contamination et permet d’atteindre des niveaux de fuite extrêmement faibles.

De nombreuses vannes à membrane haut de gamme utilisées dans la fabrication de semi-conducteurs atteignent des taux de fuite d’hélium inférieurs à 1×10⁻⁹ atm·cc/sec.

Architecture des vannes à membrane
Les vannes à membrane sont largement privilégiées pour les applications impliquant des gaz toxiques et réactifs.

Dans une vanne à membrane, une membrane flexible sépare le gaz de process du mécanisme d’actionnement et de l’environnement extérieur.

Cette structure offre plusieurs avantages essentiels :

Élimination des voies de fuite au niveau de la tige
Réduction du volume mort
Amélioration de la propreté
Protection renforcée contre la corrosion
Fiabilité élevée en termes de cycles
L’actionneur restant isolé du fluide de procédé, les vannes à membrane réduisent considérablement les risques de contamination et les problèmes d’entretien.

Technologie spécialisée des élastomères
Lorsque l’étanchéité par élastomère est inévitable, la compatibilité des matériaux devient essentielle.

Parmi les matériaux d’étanchéité avancés, on trouve :

Le perfluoroélastomère Kalrez® (FFKM)
Les composés Chemraz®
Les élastomères fluorocarbonés Viton®
Les formulations EPDM pour certaines applications
Ces élastomères techniques présentent une résistance améliorée aux produits chimiques agressifs, aux températures élevées et à l’exposition aux gaz réactifs.

Le choix des joints doit toujours reposer sur une analyse détaillée de la compatibilité chimique.

Traitement de surface et optimisation de la finition interne
L’ingénierie des surfaces influence considérablement le comportement face à la corrosion et les performances en matière de pureté des gaz.

L’électropolissage est largement utilisé pour améliorer la résistance à la corrosion des composants de vannes en acier inoxydable.

Le processus d’électropolissage élimine les irrégularités microscopiques de surface, les contaminants incrustés et les défauts d’usinage.

Les avantages des surfaces internes électropolies comprennent :

Une génération de particules réduite
Une meilleure résistance à la corrosion
Une adsorption réduite des gaz réactifs
Une facilité de nettoyage accrue
De meilleures performances en matière de pureté des gaz
Les vannes pour gaz de haute pureté exigent généralement des valeurs de rugosité de surface interne inférieures à 10 micro-pouces Ra.

Les traitements de passivation jouent également un rôle essentiel dans la formation de couches protectrices stables d’oxyde de chrome sur les surfaces en acier inoxydable.

Dans des environnements extrêmement agressifs, des revêtements spécialisés tels que des revêtements en fluoropolymère, des revêtements céramiques ou des traitements anticorrosion exclusifs peuvent être appliqués pour améliorer encore la durabilité.

Types de vannes utilisées dans les systèmes de gaz dangereux
Les différents procédés gaziers nécessitent des configurations de vannes différentes.

Vannes à membrane
Les vannes à membrane sont largement utilisées dans les applications liées aux semi-conducteurs, aux laboratoires d’analyse et aux gaz spéciaux.

Leur structure compacte, leur faible espace mort, leur étanchéité parfaite et leurs caractéristiques de contrôle de la contamination en font des vannes idéales pour les environnements de très haute pureté.

Vannes à bille
Les vannes à bille résistantes à la corrosion sont largement utilisées pour les applications d’isolement et de fermeture dans les systèmes chimiques industriels.

Les vannes à bille revêtues de PTFE et celles à corps en alliage offrent des performances efficaces dans des conditions d’utilisation corrosives.

Vannes à pointeau
Les vannes à pointeau permettent un réglage précis du débit.

Ces vannes sont couramment utilisées dans les systèmes d’étalonnage, les systèmes d’échantillonnage de gaz, les panneaux d’instrumentation et les contrôles de processus en laboratoire.

Les vannes à pointeau de haute pureté sont généralement dotées de voies d’écoulement électropolies et de matériaux en contact avec le fluide résistants à la corrosion.

Vannes pneumatiques automatiques
L’automatisation revêt une importance croissante dans les environnements de manipulation de gaz dangereux.

Les vannes à commande pneumatique ou électronique permettent un fonctionnement à distance, un arrêt automatisé, une isolation d’urgence et un contrôle intelligent des procédés.

Les systèmes de vannes automatisés améliorent la sécurité opérationnelle en réduisant l’exposition directe des opérateurs aux gaz toxiques.

Domaines d’application
La technologie des vannes résistantes à la corrosion est utilisée dans un large éventail de secteurs industriels.

Fabrication de semi-conducteurs
Les usines de semi-conducteurs utilisent massivement des gaz réactifs pour les processus de dépôt, de gravure, de nettoyage et de conditionnement des chambres.

Les vannes à membrane ultra-hautes pureté sont des composants essentiels des armoires à gaz, des collecteurs de vannes, des systèmes d’alimentation en gaz en vrac et des outils de processus.

Même une contamination infime ou une fuite mineure peut affecter la qualité des plaquettes et les performances des équipements.

Industrie de transformation chimique
Les usines chimiques traitent régulièrement des matières premières corrosives, des intermédiaires toxiques et des sous-produits réactifs.

Les vannes résistantes à la corrosion sont essentielles pour garantir un confinement sûr, un contrôle fiable des procédés et une stabilité opérationnelle à long terme.

Systèmes d’épuration des gaz d’échappement
Les systèmes de traitement des gaz d’échappement traitent les émissions nocives issues des procédés avant leur rejet dans l’atmosphère.

Les systèmes d’épuration traitent souvent des flux d’échappement acides, halogénés, oxydants ou chimiquement réactifs.

Les composants des vannes au sein de ces systèmes doivent présenter une résistance exceptionnelle aux condensats corrosifs et aux compositions gazeuses agressives.

Applications pharmaceutiques et de laboratoire
Les laboratoires de recherche et les installations pharmaceutiques utilisent fréquemment des gaz spéciaux pour la synthèse, l’analyse, la stérilisation et la mise en place d’environnements de processus contrôlés.

Des vannes compactes, hautement fiables et résistantes à la corrosion contribuent à garantir la sécurité des opérateurs et la fiabilité des procédés.

Tendances de développement futures
L’avenir de la technologie des vannes résistantes à la corrosion est porté par des exigences croissantes en matière de sécurité, de numérisation, de durabilité et de précision des procédés.

Les technologies de vannes intelligentes se généralisent de plus en plus dans les systèmes de gaz dangereux.

Des capteurs intégrés, la surveillance diagnostique, des algorithmes de maintenance prédictive et des capacités de communication à distance permettent de surveiller en temps réel l’état des vannes et le déroulement des processus.

Les technologies de fabrication avancées transforment également la production de vannes.

L’usinage de précision, la fabrication additive et l’ingénierie avancée des surfaces permettent aux fabricants d’optimiser la géométrie d’écoulement, de réduire le volume mort et d’améliorer la résistance à la corrosion.

Les innovations en science des matériaux continuent d’élargir la gamme disponible d’alliages résistants à la corrosion, de composites céramiques et de polymères haute performance.

Les considérations de durabilité influencent également les priorités de conception.

Une durée de vie plus longue, une fréquence de maintenance réduite, des émissions de fuites moindres et une meilleure efficacité des matériaux contribuent à des systèmes de traitement des gaz plus sûrs et plus respectueux de l’environnement.

Conclusion
Les vannes résistantes à la corrosion constituent un fondement technologique essentiel pour les systèmes de traitement des gaz toxiques et réactifs. La combinaison d’un environnement chimique agressif, d’exigences strictes en matière de pureté et d’attentes élevées en matière de sécurité nécessite des solutions de vannes allant bien au-delà des normes industrielles conventionnelles.

La réussite de la conception d’une vanne repose sur un choix optimisé des matériaux, des technologies d’étanchéité avancées, un traitement de surface de précision et des stratégies d’ingénierie spécifiques à l’application.

Des usines de fabrication de semi-conducteurs et des usines chimiques aux systèmes d’épuration des gaz d’échappement et aux environnements de laboratoire, les vannes résistantes à la corrosion garantissent un contrôle fiable du débit, la prévention des fuites, la réduction de la contamination et une sécurité opérationnelle à long terme.

À mesure que les applications liées aux gaz dangereux continuent d’évoluer, les futures technologies de vannes intégreront de plus en plus la surveillance intelligente, les matériaux avancés et l’ingénierie de précision afin de répondre aux exigences croissantes des procédés industriels modernes.

Pour en savoir plus sur la technologie des vannes résistantes à la corrosion destinées aux systèmes de traitement des gaz toxiques et réactifs, rendez-vous sur le site de Jewellok à l'adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
