Les systèmes de gaz médicaux – en particulier le vide et l'air comprimé – constituent les artères vitales invisibles de tout établissement de santé moderne. Des blocs opératoires aux unités de soins intensifs, en passant par les cliniques dentaires et les services d'urgence, ces systèmes doivent fonctionner avec une fiabilité absolue, sans aucune contamination et avec une précision à toute épreuve. Au cœur de ces systèmes se trouvent les vannes. Le choix d’un type de vanne ou d’un matériau inadapté peut entraîner des chutes de pression catastrophiques, une contamination croisée, voire mettre en danger la santé des patients.

Dans ce guide complet, nous passons en revue les principaux types de vannes pour gaz médicaux de vide et d’air comprimé, leurs applications spécifiques, les normes de conformité (NFPA 99, ISO 7396-1, HTM 02-01), ainsi que la manière de sélectionner la vanne adaptée à chaque zone. De plus, nous vous montrerons comment vous procurer des vannes certifiées et hautement performantes pour votre prochain projet.

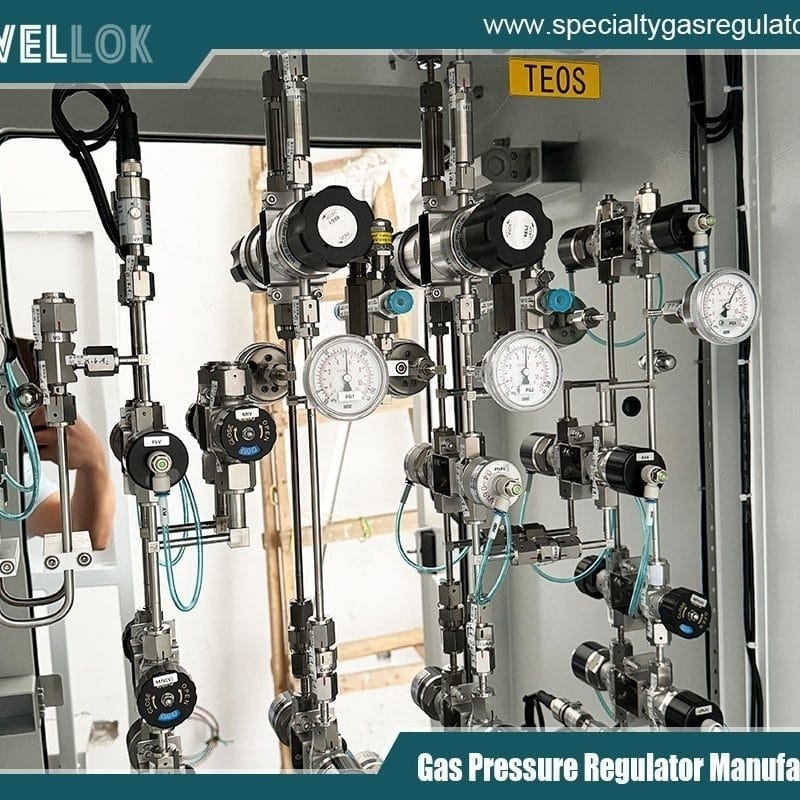

Régulateurs de pression pour gaz à haut débit et ultra-haute pureté
Pourquoi les vannes pour gaz médicaux ne sont pas des vannes « ordinaires »
Contrairement aux systèmes pneumatiques industriels ou aux installations de plomberie, les vannes pour gaz médicaux doivent répondre à des exigences strictes :

Zéro fuite (interne et externe) – généralement inférieure à 1 × 10⁻⁶ mbar·l/s pour l’hélium.

Fonctionnement sans huile ni particules – en particulier pour l’air comprimé (air médical) entrant en contact avec les patients.

Matériaux biocompatibles – pas de cuivre, de zinc ni de cadmium susceptibles de se corroder ou de libérer des composés toxiques.

Codage couleur et indexation – identification rapide (par exemple, blanc pour l’air médical, jaune pour le vide).

Nettoyage rigoureux – dégraissées et conditionnées pour une utilisation avec de l’oxygène.

Tant le vide médical (utilisé pour l’aspiration chirurgicale et l’évacuation des gaz résiduels) que l’air comprimé médical (pour les ventilateurs, les incubateurs et les instruments chirurgicaux) reposent sur des vannes capables de supporter des cycles continus, les produits chimiques de stérilisation et, souvent, un fonctionnement 24 h/24, 7 j/7.

Découvrons les types de vannes qui dominent ces systèmes.

1. Robinets à bille – Les incontournables pour l’isolation et la coupure
Les robinets à bille sont les vannes d’arrêt les plus courantes dans la distribution des gaz médicaux. Une bille perforée pivote de 90° pour démarrer ou arrêter le débit. Pour le vide médical et l’air comprimé, on privilégie les robinets à bille à passage intégral, en deux ou trois pièces.

Caractéristiques clés pour une utilisation médicale :
Conception anti-éjection de la tige – empêche tout délogement accidentel sous pression.

Sièges et joints en PTFE – faible frottement, compatibles avec les gaz médicaux et résistants à l’effondrement sous vide.

Acier inoxydable 316 ou laiton (avec revêtement nickel-chrome pour l’utilisation avec l’oxygène).

Poignée verrouillable – obligatoire pour les vannes d’arrêt de zone (la norme NFPA 99 exige des modèles verrouillables ou à clé captive).

Applications :
Vannes d’isolement de zone – à chaque étage ou service pour couper l’alimentation en gaz lors des opérations de maintenance sans affecter l’ensemble de l’hôpital.

Coupure des équipements sources – au niveau des pompes à vide et des compresseurs d’air.

Vannes de commutation sur collecteur – pour basculer entre les batteries de bouteilles principales et de réserve.

Remarque spécifique au vide : les vannes à bille destinées au vide doivent éviter les « fuites virtuelles » – des espaces emprisonnés pouvant dégager des gaz et dégrader le niveau de vide ultime. Utilisez un modèle en deux parties avec un alésage lisse.

Idéales pour : l’isolement des dérivations, les coupures d’urgence et les points d’accès pour la maintenance.

2. Vannes à membrane – Pour les applications stériles et de haute pureté
Les vannes à membrane utilisent une membrane flexible (PTFE, EPDM ou FKM) pressée contre un déversoir pour assurer l’étanchéité du débit. Elles sont intrinsèquement étanches à l’atmosphère et ne comportent pas de presse-étoupe, ce qui les rend idéales pour l’air médical sensible à la contamination.

Pourquoi choisir des vannes à membrane :
Pas de joints de tige – élimine une source courante de fuite.

Passage de fluide lisse – aucune zone de stagnation où les bactéries ou l’humidité peuvent s’accumuler.

Excellentes aussi bien sous vide qu’en pression – du vide complet à plus de 200 psi.

Faciles à nettoyer et à stériliser – souvent utilisées dans les circuits d’aspiration dentaires.

Applications :
Sorties d’air médical – en aval des filtres pour garantir la pureté finale de l’air.

Isolation des régulateurs de vide – dans les unités d’aspiration chirurgicales.

Panneaux de gaz de laboratoire – où plusieurs gaz sont raccordés à des analyseurs.

Conseil de pro : pour les applications sous vide, choisissez une vanne à membrane de type « weir » plutôt qu’une vanne à passage droit – elle offre une meilleure étanchéité sous pression négative.

Idéales pour : l’air médical de haute pureté (NFPA 99 Type I) et les systèmes de vide de laboratoire.

3. Clapets anti-retour (valves unidirectionnelles) – Prévention du reflux
Le reflux dans un système de gaz médicaux est un véritable cauchemar. Les conduites de vide peuvent entraîner le transfert de contaminants d’une chambre de patient à une autre. Les conduites d’air comprimé, si elles sont dépressurisées, pourraient créer un effet de siphon et aspirer des fluides. Les clapets anti-retour résolvent ce problème en ne permettant le débit que dans un seul sens.

Types courants :
Clapet anti-retour à clapet à ressort – réponse rapide, faible pression d’ouverture (0,5–2 psi). Convient aussi bien à l’air qu’au vide.

Clapet anti-retour à battant – non recommandé pour le vide car le disque peut ne pas s’ajuster correctement sous basse pression.

Clapet anti-retour à double plaque – compact, faible perte de charge, adapté au vide.

Caractéristiques spécifiques au secteur médical :
Élastomères sans silicone – pour éviter toute contamination des gaz respiratoires.

Pression d’ouverture aussi basse que 0,2 psi – essentiel pour les systèmes à vide où la différence de pression est minime.

Modèles en ligne ou à cartouche – remplacement facile sans avoir à couper les tuyaux.

Applications :
Au niveau des entrées des pompes à vide – empêchent le reflux d’huile ou d’eau en cas d’arrêt de la pompe.

Au niveau des sorties des compresseurs d’air – empêchent l’air comprimé de refluer vers le compresseur à l’arrêt.

Entre les colonnes montantes d’alimentation des zones – isolent les sections tout en maintenant un écoulement unidirectionnel.

Raccords de réservoirs d’aspiration – protègent le système de vide hospitalier contre les effluents des patients.

Remarque relative à la conformité : la norme NFPA 99 (édition 2021) exige la présence d’un clapet anti-retour à chaque refoulement de pompe à vide médicale et à chaque sortie d’un compresseur d’air médical alimentant un collecteur commun.

Idéal pour : la prévention des refoulements, la sécurité des patients et les collecteurs à sources multiples.

4. Électrovannes – Commande automatisée pour les alarmes et la séquence de fonctionnement
Lorsque les systèmes de gaz médicaux nécessitent un fonctionnement à distance ou automatique, les électrovannes (à commande électrique) entrent en jeu. Elles sont généralement de type normalement fermées (NC) ou normalement ouvertes (NO), actionnées par un signal de 24 V CC ou 120 V CA.

Exigences essentielles :
Cycle de service – fonctionnement continu pour les systèmes d’alarme.

Faible puissance (moins de 10 W) – pour fonctionner sur des batteries de secours.

Commande manuelle – indispensable pour les tests et le fonctionnement manuel en cas d’urgence.

Fonctionnement silencieux – pas de cliquetis bruyant dans les zones réservées aux patients.

Applications dans le domaine des gaz médicaux :
Vannes de déclenchement d’alarme – coupent l’alimentation en gaz d’une zone lorsque la pression descend en dessous d’un seuil défini.

Vannes de séquencement – pour alterner le fonctionnement en avance ou en retard des pompes à vide ou des compresseurs.

Coupure à distance depuis les systèmes d’appel infirmier.

Vannes de purge des sécheurs d’air médical – purgeant automatiquement les condensats.

Cas particulier du vide : utilisez des électrovannes à action directe (et non pilotées) pour le vide – elles fonctionnent sans pression différentielle. Les vannes pilotées peuvent ne pas s’ouvrir en cas de vide poussé.

Idéales pour : l’automatisation, l’intégration SCADA et les systèmes d’arrêt d’urgence.

5. Vannes à pointeau – Contrôle précis du débit pour l’étalonnage
Les vannes à pointeau permettent une limitation précise et réglable du débit – indispensable pour les points d’étalonnage, les conduites de dérivation et les raccordements de gaz de référence.

Caractéristiques principales :
Tige à filetage fin – réglage progressif (jusqu’à 10 tours de la position fermée à la position entièrement ouverte).

Siège métal sur métal ou souple – les sièges métalliques sont compatibles avec le vide mais peuvent présenter de légères fuites ; les sièges souples (PTFE) assurent une fermeture étanche aux bulles.

Montage sur panneau disponible – pour les panneaux de contrôle des gaz.

Applications :
Isolation des vacuomètres – admission progressive du vide pour éviter de soumettre le vacuomètre à un choc.

Conduites de dérivation autour des régulateurs – pour une montée en pression contrôlée.

Prises d’échantillonnage d’air médical – pour prélever un faible débit vers un analyseur de gaz.

Réglage du niveau d’aspiration sur les régulateurs de vide chirurgicaux (bien que la plupart utilisent désormais des régulateurs à orifice).

Remarque : les vannes à pointeau ne doivent jamais être utilisées comme vannes d’arrêt, car elles peuvent être fermées complètement par inadvertance et leurs orifices sont trop petits pour un débit élevé.

Idéales pour : les points de test en laboratoire, les panneaux d’étalonnage et le réglage fin des niveaux de vide.

6. Robinets d’angle – Robinets d’arrêt muraux peu encombrants
Dans de nombreuses installations hospitalières anciennes, les prises individuelles des chambres (pour l’air médical ou le vide) sont équipées d’un robinet d’angle situé juste derrière la plaque murale. Il s’agit de robinets compacts qui modifient la direction du débit de 90°.

Avantages :
Profil bas – s’intègre dans des boîtiers muraux de 2″x4″.

Clapet anti-retour intégré – souvent associé à un clapet à ressort.

Faciles à utiliser grâce à une poignée quart de tour ou à un bouton poussoir.

Applications :
Derrière les prises de gaz médicaux (type DISS ou Ohmeda) – pour isoler un lit individuel.

Raccords de vide pour fauteuils dentaires – compacts et résistants à la corrosion.

Tendance actuelle : de nombreux hôpitaux récents remplacent les vannes d’angle individuelles par une vanne à bille à zone unique située à l’extérieur de la pièce, associée à une prise non accessible pour l’entretien. Raison : moins d’entretien, moins de points de fuite.

Idéal pour : les rénovations, les espaces restreints et l’isolation de chambres individuelles lorsque la réglementation le permet.

Matériaux et compatibilité – Ce que vous devez savoir
Composant de la vanne Matériau recommandé À éviter
Corps Acier inoxydable 316L, laiton (nickelé pour l’O₂) Fonte, laiton non plaqué
Joints PTFE, EPDM, FKM (Viton®) Caoutchouc naturel, Buna-N (dégazage)
Bille/disque Acier inoxydable 316, laiton chromé Aluminium, alliages de cuivre
Tige Acier inoxydable 17-4 PH, acier inoxydable 316 Acier au carbone
Lubrifiant Perfluoropolyéther (PFPE) – type Krytox® Graisses hydrocarbonées
Point critique pour le vide : éviter tout élastomère présentant des taux de dégazage élevés (par exemple, le caoutchouc silicone). Le PTFE et le FKM sont à privilégier.

Normes et codes régissant le choix des vannes
Toute vanne installée dans un système de gaz médicaux (aux États-Unis, au Royaume-Uni, dans l’Union européenne ou au Moyen-Orient) doit être conforme aux normes suivantes :

NFPA 99 (Code des établissements de soins de santé) – régit les vannes de zone, les alarmes et les matériaux.

ISO 7396-1 – Réseaux de distribution de gaz médicaux – Partie 1 : Conduites pour gaz médicaux et vide.

HTM 02-01 (Royaume-Uni) – Exigences détaillées concernant l’étiquetage, les essais et l’installation des vannes.

AS 2896 (Australie) – Réseaux de gaz médicaux – Vannes.

CSA Z7396.1 (Canada) – Norme similaire à la norme ISO.

Caractéristiques obligatoires essentielles des vannes :

Toutes les vannes d’arrêt doivent pouvoir être verrouillées en position ouverte ou fermée.

Les vannes de zone doivent être accessibles, identifiées par une signalisation permanente et situées à l’extérieur de la zone qu’elles contrôlent (sauf en soins intensifs ou en bloc opératoire, où leur emplacement à l’intérieur est autorisé sous réserve de précautions particulières).

Chaque poste de distribution doit être équipé d’un clapet anti-retour intégré (soit au niveau de la sortie, soit immédiatement en aval).

Erreurs courantes d’installation et comment les éviter
Même avec le bon type de vanne, une mauvaise installation entraîne des défaillances :

Erreur Conséquence Solution
Utilisation de vannes lubrifiées à l’huile Contamine l’air médical – peut provoquer une pneumonie lipoïde Préciser « nettoyé à l’oxygène » et « assemblage sans huile »
Serrage excessif des tiges de robinets à bille Déforme les sièges en PTFE – provoque des fuites Utiliser une clé dynamométrique ; respecter les spécifications du fabricant
Installation d’un clapet anti-retour à battant dans un circuit sous vide Le disque ne s’appuie jamais ; le vide ne tient pas Utiliser un clapet anti-retour à clapet à ressort
Mélange de laiton et d’acier inoxydable dans un circuit de vide humide Corrosion galvanique Utiliser des raccords diélectriques ou des matériaux identiques
Absence de dérivation autour des détendeurs Impossible d’effectuer l’entretien sans arrêt du système Installer une vanne à bille en parallèle avec une bride aveugle

Fabricant de boîtiers de vannes VMB en Chine
Comment trouver les bonnes vannes pour gaz médicaux – et obtenir un devis rapidement
Choisir les bonnes vannes pour gaz médicaux sous vide et à air comprimé n’est que la moitié du chemin. Vous avez besoin d’un fournisseur qui propose :

Des dossiers de certification complets – rapports d’essais des matériaux (MTR), certificats de nettoyage, rapports d’essais de pression.

Des délais de livraison courts – les mises à niveau d’urgence dans les hôpitaux ne peuvent pas attendre 12 semaines.

Une assistance technique – aide au dimensionnement pour le Cv (coefficient de débit) et la conductance de vide.

Conformité internationale – vannes portant les marquages CE, ISO ou UL pour la norme NFPA.
