Équipements fiables d'alimentation en gaz ALD pour les applications UHP dans le domaine des semi-conducteurs

{{{sourceTextContent.subTitle}}}

Équipements fiables d'alimentation en gaz ALD pour les applications UHP dans le domaine des semi-conducteurs

{{{sourceTextContent.description}}}

À mesure que les dispositifs semi-conducteurs continuent d’évoluer vers des nœuds de fabrication plus petits, une densité d’intégration plus élevée et des architectures plus avancées, la demande en environnements de fabrication d’ultra-haute pureté (UHP) est devenue de plus en plus cruciale. Des technologies telles que le dépôt par couche atomique (ALD) sont désormais indispensables dans la fabrication des semi-conducteurs, car elles permettent un dépôt précis et conforme de couches minces à l’échelle atomique. Les procédés ALD sont largement utilisés dans la fabrication de puces logiques, de dispositifs de mémoire, d’emballages avancés, de MEMS et de semi-conducteurs composés.

Cependant, le succès de la technologie ALD ne dépend pas seulement du réacteur lui-même, mais aussi de la fiabilité et de la pureté du système d’alimentation en gaz qui fournit les gaz de procédé et les précurseurs. Même une contamination minime, une instabilité de pression, un volume mort ou une fuite peuvent affecter de manière significative la qualité du film, le rendement et la disponibilité des équipements.

Les équipements fiables d’alimentation en gaz ALD, conçus pour les applications de semi-conducteurs à ultra-haute pureté (UHP), doivent donc offrir un contrôle exceptionnel de la pureté, une gestion précise des débits, une résistance à la corrosion et une stabilité opérationnelle à long terme. Cet article explore les principales exigences de conception, les composants majeurs, les défis techniques et les avancées technologiques des systèmes d’alimentation en gaz ALD destinés à la fabrication moderne de semi-conducteurs.

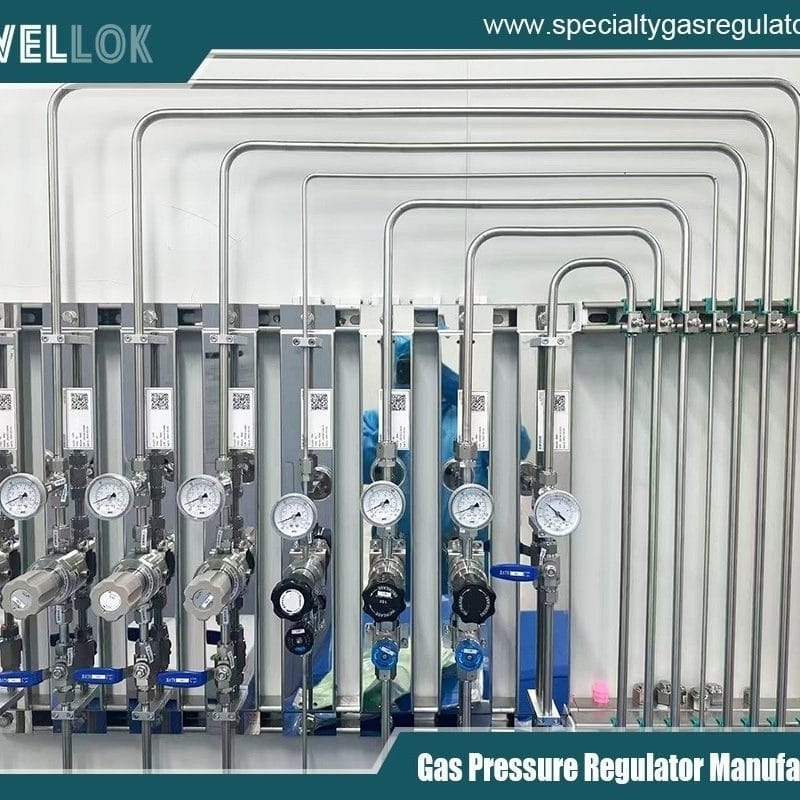

Régulateurs de pression pour gaz ultra-purs à haut débit
Régulateurs de pression pour gaz ultra-purs à haut débit
Comprendre les exigences du procédé ALD
Le dépôt par couche atomique (ALD) est une technique cyclique de dépôt de couches minces reposant sur des réactions de surface auto-limitées. Contrairement au dépôt chimique en phase vapeur (CVD) classique, l’ALD introduit les gaz précurseurs de manière séquentielle plutôt que simultanée. Chaque précurseur réagit uniquement avec les sites de surface disponibles, ce qui permet de contrôler la croissance du film au niveau de la monocouche.

Les cycles ALD typiques comprennent :

Première impulsion de précurseur
Étape de purge
Deuxième impulsion de précurseur
Deuxième étape de purge
Ce cycle se répète des centaines, voire des milliers de fois, en fonction de l’épaisseur de film souhaitée.

L’ALD reposant sur des réactions chimiques extrêmement précises, le système d’alimentation en gaz doit garantir :

Une pression et un débit de gaz stables
Une contamination croisée nulle entre les précurseurs
Une réponse de commutation rapide
Une génération minimale de particules
Une étanchéité élevée
Une vaporisation homogène des précurseurs liquides
Compatibilité avec les produits chimiques corrosifs et réactifs
Dans les usines de semi-conducteurs de pointe fonctionnant à 5 nm, 3 nm et au-delà, même une contamination de l’ordre de quelques parties par milliard (ppb) peut nuire aux performances des dispositifs. C’est pourquoi les équipements d’alimentation en gaz UHP sont devenus un élément essentiel de l’infrastructure.

Importance de l’ultra-haute pureté dans la fabrication des semi-conducteurs
Les normes d’ultra-haute pureté sont essentielles tout au long du processus de fabrication des semi-conducteurs. Les contaminants tels que l’humidité, l’oxygène, les hydrocarbures et les particules métalliques peuvent entraîner :

Des défauts dans les films déposés
Une mauvaise couverture des marches
Une instabilité de l’interface
Une augmentation du courant de fuite
Une fiabilité réduite des dispositifs
Un rendement des plaquettes réduit
Les procédés ALD sont particulièrement sensibles, car la croissance du film se fait atome par atome. Une faible quantité de contamination peut perturber la chimie de surface et altérer la composition du film.

Les systèmes fiables d’alimentation en gaz UHP pour l’ALD sont donc conçus pour minimiser la contamination grâce à :

Des tubulures en acier inoxydable électropoli
Une soudure orbitale
Des vannes à membrane métallique
Passivation de surface
Régulateurs de haute pureté
Voies d’écoulement sans volume mort
Tests d’étanchéité à l’hélium
De nombreuses usines de semi-conducteurs exigent que les systèmes de gaz respectent des normes industrielles strictes telles que les exigences de propreté SEMI F20, SEMI F19 et ISO.

Composants essentiels des équipements d’alimentation en gaz pour l’ALD
1. Armoires à gaz
Les armoires à gaz assurent le confinement et le contrôle en toute sécurité des gaz de procédé dangereux et des précurseurs liquides. Dans les applications ALD pour semi-conducteurs, les armoires à gaz comprennent souvent :

Des systèmes de coupure automatique
Une surveillance de la pression
Des panneaux de purge
Des capteurs de détection de gaz
Verrouillages d’urgence
Systèmes de ventilation
Pour les gaz pyrophoriques, toxiques ou corrosifs, des conceptions à double confinement sont fréquemment utilisées afin d’améliorer la sécurité opérationnelle.

Les armoires à gaz UHP modernes sont généralement fabriquées en acier inoxydable SS316L, avec des surfaces internes électropolies afin de réduire la génération de particules et l’adsorption chimique.

2. Boîtiers de distribution de vannes (VMB)
Les boîtiers de distribution de vannes acheminent les gaz depuis le système d’alimentation central vers plusieurs outils de traitement. Ils sont conçus pour préserver la pureté des gaz tout en permettant un acheminement précis des débits.

Leurs principales caractéristiques sont les suivantes :

Conception modulaire compacte
Volume mort minimal
Vannes à membrane pneumatiques
Haute étanchéité
Capacité de purge rapide
Options d’extension flexibles
Dans les systèmes ALD, la commutation rapide des précurseurs est essentielle pour maintenir l’efficacité du cycle de dépôt. Les VMB haute performance contribuent à réduire les temps de cycle et à améliorer le débit.

3. Régulateurs de pression UHP
Les régulateurs de pression garantissent une pression de gaz en aval stable malgré les fluctuations de la pression des bouteilles ou de la demande du processus.

Les exigences critiques pour les applications ALD sont les suivantes :

Faible rugosité de surface interne
Haute sensibilité
Chute de pression minimale
Résistance à la corrosion
Faible génération de particules
Les régulateurs à un ou deux étages sont choisis en fonction des exigences de stabilité du procédé. Les régulateurs à deux étages sont souvent préférés pour les procédés ALD hautement sensibles, car ils offrent une meilleure constance de pression.

4. Vannes à membrane
Les vannes à membrane comptent parmi les composants les plus importants des systèmes d’alimentation en gaz UHP.

Par rapport aux vannes conventionnelles, les vannes à membrane UHP offrent :

Une étanchéité métal sur métal
Un faible volume mort
Une excellente étanchéité
Une durée de vie élevée
Un risque de contamination réduit
Les usines de fabrication de semi-conducteurs de pointe exigent généralement des taux de fuite d’hélium inférieurs à 1×10⁻⁹ atm·cc/sec.

Des vannes à membrane manuelles, pneumatiques et automatisées sont toutes utilisées en fonction des exigences d’intégration du procédé.

5. Systèmes d’alimentation chauffés
De nombreux précurseurs ALD se présentent sous forme de liquides ou de solides à faible pression de vapeur. Ces matériaux nécessitent des systèmes d’alimentation chauffés afin de maintenir une vaporisation stable et d’éviter la condensation.

Les systèmes chauffés peuvent inclure :

Conduites de gaz chauffées
Modules de vaporisation
Armoires à température contrôlée
Régulateurs de pression chauffés
Isolation thermique
Un contrôle précis de la température est essentiel, car la pression de vapeur du précurseur affecte directement l’uniformité du dépôt.

Une mauvaise gestion thermique peut entraîner :

De la condensation
La formation de particules
Une instabilité du débit
Une distribution incomplète des précurseurs
6. Régulateurs de débit massique (MFC)
Les régulateurs de débit massique régulent le débit de gaz avec une grande précision. Dans les procédés ALD, la répétabilité est plus importante que le volume de débit absolu.

Les MFC modernes de qualité semi-conductrice offrent :

Une vitesse de réponse élevée
Des protocoles de communication numériques
Un étalonnage multigaz
De faibles dérives
Une grande précision de contrôle
Un contrôle stable du débit garantit un dépôt uniforme sur toute la surface de la plaquette.

Choix des matériaux pour les systèmes ALD UHP
La compatibilité des matériaux est l’un des aspects techniques les plus importants à prendre en compte dans les équipements d’alimentation en gaz pour l’ALD.

Les précurseurs ALD peuvent être hautement réactifs, corrosifs, sensibles à l’humidité ou thermiquement instables. Les familles de précurseurs courantes comprennent :

Les composés organométalliques
Les halogénures
Les hydrures
Les composés organométalliques
Pour garantir une fiabilité à long terme, les systèmes d’alimentation en gaz utilisent généralement :

l’acier inoxydable SS316L
L’acier inoxydable SS316L électropoli est la norme industrielle en raison de ses :

Résistance à la corrosion
Finition interne lisse
Durabilité mécanique
Faibles caractéristiques de dégazage
La rugosité de la surface interne est souvent maintenue en dessous de 10 Ra micro-pouces.

Hastelloy et alliages de nickel
Pour les produits chimiques hautement corrosifs, l’utilisation d’Hastelloy ou d’alliages à base de nickel peut s’avérer nécessaire.

Ces matériaux offrent :

Une résistance chimique supérieure
Une stabilité à haute température
Une durée de vie prolongée
Technologies de passivation de surface
Des traitements de surface avancés améliorent la résistance à la corrosion et réduisent l’adsorption chimique.

Parmi les technologies courantes, on trouve :

L’électropolissage
La passivation au silicium
La stabilisation à l’oxyde de chrome
Les procédés de revêtement spécialisés
Ces traitements améliorent la pureté des gaz et réduisent la contamination par les particules.

Défis liés à l’ingénierie de l’alimentation en gaz pour l’ALD
1. Stabilité des précurseurs
De nombreux précurseurs ALD sont thermosensibles. Un chauffage excessif peut entraîner leur décomposition, tandis qu’un chauffage insuffisant peut provoquer leur condensation.

Les ingénieurs doivent optimiser avec soin :

Les profils de température
La dynamique des écoulements
La pression d’alimentation
Le temps de séjour
2. Sensibilité à l’humidité
Certains précurseurs réagissent violemment avec l’humidité ou l’oxygène. Même une contamination à l’état de traces peut entraîner :

La formation de particules
Une décomposition chimique
L’obstruction des conduites
Par conséquent, les systèmes UHP nécessitent des procédures de purge rigoureuses et des technologies d’étanchéité parfaites.

3. Contrôle des particules
Les particules constituent une préoccupation majeure dans la fabrication des semi-conducteurs. Les systèmes d’alimentation en gaz doivent minimiser la génération de particules lors :

des cycles de vanne
des changements de gaz
de la régulation de pression
de la dilatation thermique
Des processus de fabrication et d’assemblage compatibles avec les salles blanches sont essentiels.

4. Volume mort du système
Le volume mort désigne les zones de stagnation au sein du circuit d’écoulement où les gaz peuvent s’accumuler.

Un volume mort excessif peut entraîner :

Une contamination croisée
Une réponse lente à la purge
Un mélange des précurseurs
Une instabilité du processus
Les systèmes ALD utilisent donc des conceptions compactes du circuit d’écoulement avec un minimum de cavités internes.

Automatisation et surveillance intelligente
Les usines modernes de semi-conducteurs s’appuient de plus en plus sur l’automatisation et les systèmes de surveillance intelligents pour améliorer la fiabilité et réduire les temps d’arrêt.

Les systèmes avancés d’alimentation en gaz ALD peuvent inclure :

Des systèmes de contrôle par automate programmable (PLC)
La surveillance à distance
La maintenance prédictive
La détection numérique de la pression
Les diagnostics en temps réel
Des séquences de purge automatisées
L’intégration de l’Industrie 4.0 permet aux ingénieurs de surveiller en continu les performances du système et d’identifier les défaillances potentielles avant qu’elles n’affectent la production.

Les capteurs intelligents peuvent détecter :

Des fluctuations de pression anormales
La dégradation du cycle des vannes
Les fuites de gaz
L’instabilité de la température
Ces capacités améliorent considérablement l’efficacité opérationnelle et la sécurité des usines.

Considérations de sécurité dans l’alimentation en gaz ALD
De nombreux gaz ALD sont toxiques, inflammables, pyrophoriques ou corrosifs. La sécurité joue donc un rôle central dans la conception des équipements.

Les principales caractéristiques de sécurité comprennent :

Les systèmes d’arrêt automatique
Les détecteurs de fuites de gaz
Les capteurs de débit excessif
L’intégration d’un système de ventilation
La compatibilité avec les systèmes d’extinction d’incendie
Les systèmes de purge d’urgence
La conformité aux normes de sécurité internationales telles que SEMI S2 et aux exigences réglementaires locales est essentielle.

De plus, les systèmes à double confinement sont de plus en plus adoptés pour l’alimentation en précurseurs dangereux.

Tendances futures des équipements d’alimentation en gaz ALD
À mesure que la technologie des semi-conducteurs progresse, les systèmes d’alimentation en gaz ALD évoluent dans plusieurs directions importantes.

Miniaturisation et conception compacte
Les usines de semi-conducteurs visent à optimiser l’efficacité de l’espace dans les salles blanches. Les systèmes de gaz modulaires et compacts permettent de réduire l’encombrement à l’installation tout en conservant les performances.

Normes de pureté plus élevées
Les futurs nœuds de processus exigeront un contrôle de la contamination encore plus strict.

Parmi les technologies émergentes, on peut citer :

Les revêtements de surface avancés
Les techniques de soudage orbital améliorées
Les modules de purification optimisés
Les vannes à très faible émission de particules
Distribution avancée des précurseurs
Les processus ALD de nouvelle génération utilisent des composés précurseurs de plus en plus complexes. Les systèmes de distribution doivent prendre en charge :

Des matériaux à faible pression de vapeur
L’intégration de plusieurs précurseurs
Des technologies de vaporisation pulsée
Un fonctionnement à haute température
Numérisation et intégration de l’IA
L’intelligence artificielle et l’apprentissage automatique devraient améliorer la maintenance prédictive et l’optimisation des procédés.

Les futurs systèmes de gaz intelligents pourraient ajuster automatiquement les paramètres de fonctionnement en fonction des conditions du procédé en temps réel.

Choisir un fournisseur fiable d’équipements d’alimentation en gaz pour l’ALD
Le choix du bon fournisseur est essentiel pour les fabricants de semi-conducteurs qui recherchent une fiabilité à long terme et la stabilité des procédés.

Parmi les critères d’évaluation importants, on peut citer :

L’expérience dans l’industrie des semi-conducteurs
Les capacités de fabrication UHP
La qualité de la finition des surfaces
Les normes de contrôle d’étanchéité
La capacité de personnalisation technique
Assistance technique mondiale
Certifications de conformité
Un fournisseur fiable doit également fournir :

Une intégration complète du système
Des essais de réception en usine (FAT)
Un assemblage en salle blanche
Une documentation et une traçabilité
Une assistance rapide en matière de maintenance
La collaboration avec des fabricants expérimentés de systèmes de gaz UHP aide les usines de fabrication à réduire les risques opérationnels et à améliorer l’efficacité de la production.

Régulateurs de pression pour gaz ultra-hauts de pureté à haut débit
Régulateurs de pression pour gaz ultra-hauts de pureté à haut débit
Conclusion
Un équipement fiable d’alimentation en gaz pour l’ALD constitue une technologie fondamentale pour la fabrication moderne de semi-conducteurs. À mesure que les architectures des dispositifs deviennent de plus en plus complexes et que les tolérances des procédés continuent de se resserrer, l’importance du contrôle des gaz ultra-hauts de pureté s’accroît considérablement.

Les systèmes d’alimentation en gaz ALD haute performance doivent offrir une pureté exceptionnelle, un contrôle précis du débit, une stabilité thermique, une résistance à la corrosion et une sécurité opérationnelle. Des armoires à gaz et vannes à membrane aux systèmes d’alimentation chauffés et aux plateformes de surveillance intelligentes, chaque composant joue un rôle essentiel dans le maintien de la cohérence des procédés et du rendement des plaquettes.

Les innovations futures dans le domaine des semi-conducteurs continueront de stimuler les progrès en matière d’ingénierie de distribution de gaz UHP. Les fabricants qui investissent dans des solutions de distribution de gaz ALD fiables, exemptes de contamination et hautement automatisées seront mieux placés pour prendre en charge les technologies de fabrication de semi-conducteurs de nouvelle génération, tout en garantissant la fiabilité et la compétitivité de leur production à long terme.

Pour en savoir plus sur les équipements fiables de distribution de gaz ALD destinés aux applications de semi-conducteurs UHP, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
