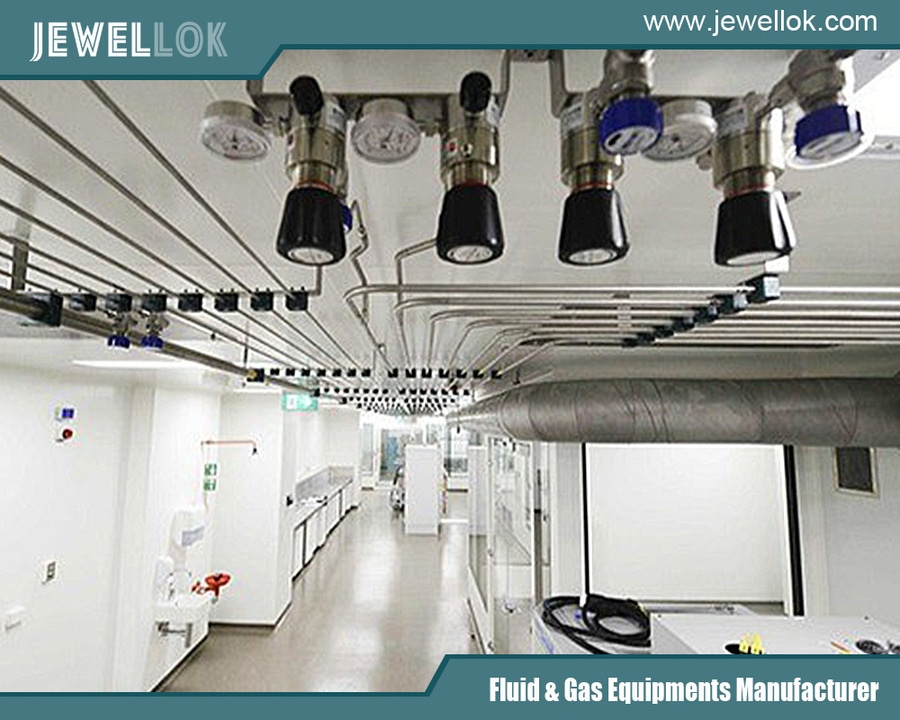

Comment choisir le bloc de vannes adapté à votre application

Dans l’univers complexe du contrôle des fluides industriels — qui couvre l’automatisation des procédés, la manipulation des produits chimiques, le traitement de l’eau et la fabrication —, la précision, la fiabilité et la sécurité sont primordiales. Au cœur de nombreux systèmes sophistiqués de contrôle des fluides se trouve un composant essentiel, mais parfois sous-estimé : le bloc de vannes. Également appelée « boîtier de vannes », « bloc de vannes » ou parfois simplement « ensemble de vannes », cette unité est bien plus qu’un simple bloc de jonction. Il s’agit de l’interface stratégique entre vos vannes de process installées sur site (telles que les vannes de régulation, les électrovannes ou les vannes à bille motorisées) et votre système de contrôle central.

Le choix du bloc de vannes optimal ne se résume pas à une simple sélection dans un catalogue. Un mauvais choix peut entraîner des temps d’arrêt du système, des fuites dangereuses, des difficultés de maintenance et, en fin de compte, une augmentation du coût total de possession. Cet article technique fournit un cadre systématique pour évaluer et sélectionner le bloc de vannes adapté, afin de garantir qu’il améliore — plutôt qu’il ne compromette — les performances de votre application.

Analyse du bloc de vannes : fonction principale et anatomie

Avant de procéder au choix, il est indispensable de comprendre sa finalité. Un bloc de vannes remplit trois fonctions principales :

Interface et simplification : elle remplace les réseaux complexes de conduites individuelles reliant chaque vanne à la salle de contrôle par un seul câble multiconducteur ou faisceau de flexibles relié à un collecteur centralisé. Cela simplifie considérablement l’installation, réduit les points de fuite potentiels et améliore la clarté du système.
Actionnement et commande : elle abrite les composants pneumatiques ou électriques (électrovannes, régulateurs de pression, manomètres, interrupteurs) qui fournissent la puissance motrice et les signaux de commande aux vannes de terrain. Elle convertit le signal électrique de faible puissance provenant d’un API/DCS en action pneumatique ou électrique de forte puissance nécessaire pour actionner un actionneur.
Protection et sécurité : Le boîtier protège les composants sensibles contre les risques environnementaux (poussière, eau, atmosphères corrosives) et assure une certaine protection du personnel contre les pièces en mouvement et les bornes électriques sous tension.
Un boîtier de distribution type se compose des éléments suivants :

Boîtier : le boîtier physique (en métal ou en plastique) présentant un indice de protection (IP) ou une classification NEMA spécifié.
Plaque de base du boîtier de distribution : le bloc usiné (souvent en aluminium ou en acier inoxydable) qui comporte les orifices d’alimentation pneumatique, d’échappement et les multiples raccords de sortie vers les appareils de terrain.
Îlots de vannes/vannes : les électrovannes (souvent regroupées en un « îlot de vannes ») montées sur la plaque de base. Il peut s’agir de vannes individuelles ou de collecteurs modulaires monoblocs.
Connexions électriques : borniers, connecteurs multibroches (par exemple, M12, M23) ou presse-étoupes pour l’alimentation et l’entrée des signaux.
Composants auxiliaires : unités FRL (filtre, régulateur, lubrificateur), manomètres, régulateurs de débit et LED de diagnostic.

Le cadre de sélection : un guide étape par étape

Étape 1 : Définir les exigences fondamentales de l’application

Il s’agit de la base. Des exigences vagues garantissent un choix sous-optimal.

Type et quantité de vannes/actionneurs : que contrôlez-vous ? Des vannes de régulation pneumatiques à membrane, des actionneurs de vannes à bille ou papillon à quart de tour, des vérins hydrauliques ou des actionneurs électriques ? Combien d’appareils ? Cela détermine le nombre d’orifices de sortie nécessaires (par exemple, fonctions d’électrovanne 4/2 voies, 5/2 voies ou 5/3 voies par actionneur).
Fluide : quel est le fluide de commande ? De l’air d’instrumentation propre et sec ? Du gaz naturel agressif ? De l’huile hydraulique ? Cela détermine la compatibilité des matériaux (par exemple, joints en Buna-N pour l’air standard, en Viton pour les hydrocarbures, en acier inoxydable pour les fluides corrosifs).
Exigences en matière de pression et de débit : quelle est la pression d’alimentation requise (par exemple, 80-120 psi / 5,5-8 bar) ? Quel est le volume de l’actionneur et la vitesse de cycle requise ? Cela détermine la taille d’orifice requise (valeur Cv) des électrovannes et le dimensionnement des orifices internes du collecteur. Des orifices sous-dimensionnés ralentiront la réponse de l’actionneur.
Cycle de service et fiabilité : s’agit-il d’une application à modulation continue, d’un cycle marche/arrêt à grande vitesse (par exemple, une machine d’emballage) ou d’une coupure de sécurité rarement utilisée ? Le cycle de service influence le choix de la vanne (à clapet ou à tiroir) et la durée de vie prévue.
Étape 2 : Définir l’environnement d’exploitation

L’environnement dicte le niveau de protection du boîtier et peut influencer le choix des composants internes.

Indice de protection (indice IP) ou indice NEMA : Ce critère est incontournable.
IP65/66 / NEMA 4, 4X : protection contre les jets d’eau à basse pression et la poussière. Norme standard pour la plupart des environnements industriels intérieurs (ateliers de production).
IP67 / NEMA 6 : protection contre l’immersion temporaire. Pour les zones soumises à un lavage à haute pression (agroalimentaire, boissons, industrie pharmaceutique) ou les emplacements extérieurs exposés à des risques d’inondation.
IP68/69K / NEMA 6P : protection contre l’immersion prolongée (IP68) ou les lavages à haute pression et à haute température (IP69K). Indispensable pour les environnements hygiéniques exigeants.
Zones dangereuses : en cas d’installation dans une atmosphère potentiellement explosive (Zone 1/21 ou Zone 2/22), l’ensemble du système — boîtier, électrovannes et connecteurs — doit être certifié pour cette zone (par exemple, ATEX, IECEx, UL Classe I Div 2). Cela nécessite souvent des conceptions antidéflagrantes (Ex d) ou à sécurité intrinsèque (Ex i).
Conditions ambiantes : Les températures extrêmes (froid arctique ou chaleur de fonderie), l’exposition aux UV (en extérieur) ou les produits chimiques corrosifs (milieu marin, usines chimiques) influenceront le choix des matériaux (acier inoxydable 316L, aluminium peint ou polyester renforcé de fibre de verre) et des matériaux d’étanchéité.
Étape 3 : Choisir la technologie et la configuration de la vanne

L’électrovanne est le cœur du collecteur.

Type de vanne :
Vannes à clapet : Robustes, tolérantes à un air légèrement encrassé, adaptées aux applications marche/arrêt. Peuvent être plus bruyantes et nécessiter une puissance pilote plus élevée.
Vannes à tiroir : excellentes pour les cycles fréquents, une faible consommation d’énergie et, parfois, une régulation proportionnelle. Nécessitent un air plus pur.
Principe de fonctionnement :
Action directe : la force du solénoïde ouvre/ferme directement l’orifice. Généralement utilisées pour les orifices de petite taille.
À commande pilote : utilise la pression de la conduite pour déplacer le tiroir principal ou le clapet. Permet d’obtenir des débits élevés avec un solénoïde de petite taille et économe en énergie. C’est le type le plus courant pour les collecteurs de vannes industriels.
Tension et raccordement électrique : Respectez les normes de l’usine (24 V CC est la tension la plus courante pour la commande, 120 V CA peut être utilisé dans certaines régions). Choisissez le type de raccordement :
Entrées individuelles par gaine : Traditionnelles, mais le câblage prend du temps.
Connecteur multipolaires précâblé (M12, M23) : la norme moderne. Permet une installation « plug-and-play », réduisant considérablement les temps de mise en service et de changement de configuration. Choisissez le brochage (par exemple, 4 broches pour un solénoïde simple, 7 broches pour un solénoïde double avec retour d’information).
Diagnostics et intelligence : les collecteurs « intelligents » modernes intègrent des capteurs pour :
Retour d’information sur chaque vanne : confirmation électrique (PNP/NPN) ou même détection de pression pour vérifier la position du tiroir de la vanne.
Surveillance de la pression : capteurs intégrés pour la pression d’alimentation ou de sortie.
Bus de communication : intégration via PROFINET, EtherNet/IP, PROFIBUS ou IO-Link. Cela permet un diagnostic centralisé, des alertes de maintenance prédictive et le réglage des paramètres depuis la salle de contrôle.
Étape 4 : Prendre en compte les facteurs d’intégration et de cycle de vie

Ne vous limitez pas à la commande initiale.

Facilité d’installation et de maintenance :
Le boîtier peut-il être monté facilement ? Dispose-t-il de points de fixation clairement identifiés ?
Les composants sont-ils accessibles ? Une électrovanne peut-elle être remplacée sans démonter l’ensemble du bloc ni débrancher toute la tuyauterie ? Les blocs modulaires excellent dans ce domaine.
L’agencement interne est-il logique et clairement étiqueté ?
Évolutivité et modularité : la conception est-elle modulaire ? Pouvez-vous facilement ajouter un autre bloc de vannes sur site si le processus s’étend ? Certains systèmes permettent d’« ajouter » des collecteurs à un rail d’alimentation commun et à une infrastructure de communication.
Préparation de l’air d’alimentation : Faut-il prévoir une unité FRL (filtre, régulateur, lubrificateur) intégrée ? Il faut toujours filtrer et réguler l’air au point d’utilisation. La lubrification dépend de l’application (à éviter dans les secteurs agroalimentaire et pharmaceutique, ou lorsque le lubrifiant peut contaminer les fluides de process).
Assistance du fournisseur et normes internationales : le fournisseur propose-t-il une assistance technique, des plans CAO et une chaîne d’approvisionnement fiable ? Les composants sont-ils conformes aux normes internationales (ISO, CE) ? Ce point est crucial pour la maintenabilité à long terme et la disponibilité des pièces de rechange.

Considérations spécifiques à l’application : études de cas

Usine de traitement (contrôle en continu) : L'accent est mis sur la fiabilité et les diagnostics. Un boîtier en acier inoxydable (NEMA 4X) équipé de vannes à tiroir pilotées et certifiées IP65 est courant. La communication IO-Link pour les diagnostics au niveau des vannes permet d'anticiper les défaillances. Des vannes à 5/3 voies ou proportionnelles peuvent être nécessaires pour certaines fonctions de régulation spécifiques.
Automatisation industrielle / Conditionnement (systèmes discrets à grande vitesse) : La vitesse, la compacité et la connectivité sont essentielles. Un boîtier en plastique ou en aluminium, équipé d’un bloc de vannes à commande pilote à haut débit et d’un seul connecteur M23 pour l’alimentation et les signaux, permet de réduire au minimum l’encombrement dans l’armoire et le câblage. Des vannes à clapet peuvent être choisies pour leur durabilité dans des conditions d’air imparfaites.
Hygiène / Lavage (alimentation, boissons, industrie pharmaceutique) : les matériaux et la facilité de nettoyage sont primordiaux. Un boîtier en acier inoxydable 316L poli, certifié IP69K, est fourni de série. Les vannes doivent présenter une conception externe lisse et sans interstices. Les matériaux internes (joints, solénoïdes) doivent résister à des nettoyages fréquents avec des agents caustiques ou acides. Elles sont souvent équipées de raccords rapides pour les tuyaux.
Équipements mobiles (agriculture, construction) : la robustesse et la résistance aux vibrations et aux chocs sont essentielles. Des boîtiers métalliques robustes offrant une étanchéité supérieure (IP67) sont nécessaires. Les vannes doivent faire l’objet de tests spécifiques de résistance aux vibrations. Dans ce secteur, les collecteurs hydrauliques exigent une attention particulière aux pressions nominales et aux types de raccords (SAE, BSPP).

Conclusion

Le choix du collecteur de vannes adapté relève de l’ingénierie des systèmes. Il nécessite de passer d’une vague idée selon laquelle « il faut un collecteur pour quelques vannes » à un cahier des charges précis. En suivant rigoureusement le cadre décrit — en commençant par une compréhension approfondie de l’application, en définissant les défis environnementaux, en sélectionnant la technologie de vannes appropriée et en tenant compte des coûts totaux du cycle de vie —, vous transformez le bloc de vannes, qui pourrait être un point de défaillance potentiel, en un pilier de la fiabilité, de l’efficacité et de la sécurité du système.

Le choix le plus rentable est rarement le produit le moins cher disponible en rayon. Il s’agit de celui qui est méticuleusement adapté aux exigences techniques et à la réalité opérationnelle de votre système, garantissant un fonctionnement ininterrompu et simplifiant la maintenance pour les années à venir. Consacrez du temps au processus de sélection ; vous-même, à l’avenir, ainsi que les indicateurs opérationnels de votre usine, vous en serez reconnaissants.

Pour en savoir plus sur la manière de choisir le bloc de vannes adapté à votre application, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/.
