Différence entre l'armoire à gaz VMP (panneau de vannes) et l'armoire à gaz VMB (boîtier de vannes)

Introduction

Dans le domaine de la gestion des gaz industriels, en particulier dans les environnements exigeant une grande pureté tels que la fabrication de semi-conducteurs, la production pharmaceutique et la transformation chimique, la distribution sûre et efficace des gaz est primordiale. Les armoires à gaz constituent des composants essentiels de ces systèmes, garantissant une distribution contrôlée tout en atténuant les risques liés aux matières dangereuses. Parmi les différentes configurations, les armoires à gaz à panneau de distribution (VMP) et les armoires à gaz à boîtier de distribution (VMB) se distinguent comme des solutions spécialisées pour la distribution de gaz. Ces systèmes sont conçus pour recevoir du gaz provenant de sources centralisées, telles que des installations de stockage en vrac ou des armoires à bouteilles, et pour le distribuer vers plusieurs points d’utilisation, comme des outils de production ou des chambres.

Bien que similaires dans leur fonction principale de répartition des gaz via un collecteur, les armoires à gaz VMP et VMB diffèrent considérablement en termes de conception, d’application, de caractéristiques de sécurité et d’adéquation opérationnelle. Cet article examine ces différences en profondeur, en proposant une analyse technique exhaustive. Nous explorerons l’architecture, les composants, les principes de fonctionnement, les avantages, les limites et les aspects comparatifs de chaque système. La compréhension de ces distinctions est essentielle pour les ingénieurs, les responsables d’installations et les professionnels de la sécurité lors du choix de l’équipement de distribution de gaz adapté à leurs opérations. À l’issue de cette analyse, les lecteurs comprendront comment ces systèmes contribuent à l’intégrité des procédés, à la conformité réglementaire et à l’efficacité globale du système dans des environnements industriels exigeants.

Les systèmes de distribution de gaz dans les installations modernes impliquent souvent des gaz d’ultra-haute pureté (UHP), pour lesquels même des contaminants infimes peuvent compromettre la qualité du produit. Les armoires VMP et VMB répondent à ce besoin en intégrant des mécanismes de contrôle précis, mais leurs différences structurelles et fonctionnelles sont adaptées à différents types de gaz et niveaux de risque. Par exemple, bien que les deux puissent gérer plusieurs « sticks » (conduites de gaz individuelles), leur conception de l’enceinte et leurs exigences en matière de ventilation les distinguent. Cet article vise à éclaircir ces nuances, en s’appuyant sur des spécifications techniques et des considérations pratiques afin d’offrir une perspective équilibrée.

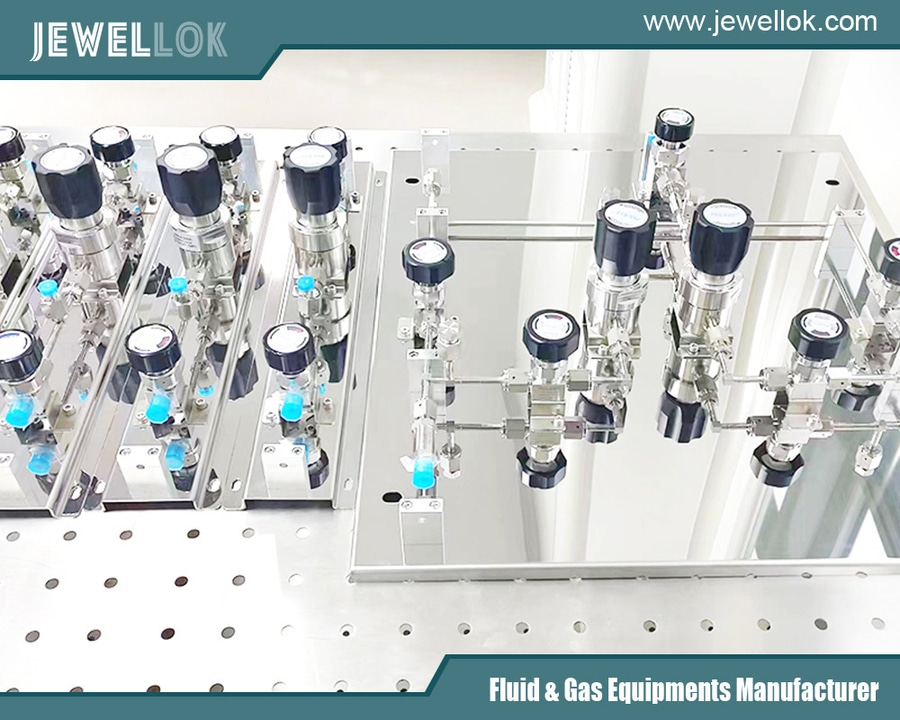

Systèmes de collecteurs de commutation pour gaz spéciaux
Systèmes de collecteurs de commutation pour gaz spéciaux
Présentation de l’armoire à gaz à panneau de collecteurs de vannes (VMP)

L’armoire à gaz à panneau de collecteurs de vannes (VMP) est une configuration compacte à panneau ouvert principalement utilisée pour la distribution de gaz inertes ou non dangereux dans des environnements contrôlés. Contrairement aux systèmes entièrement fermés, le VMP se compose d’un ensemble monté sur panneau plat où les vannes, les régulateurs et les composants associés sont disposés de manière linéaire ou modulaire. Cette conception facilite l’accès pour la maintenance et la surveillance, ce qui le rend idéal pour les applications où l’espace est limité et où les gaz utilisés présentent des risques minimes.

Composants clés et conception

Une armoire à gaz VMP type comprend plusieurs éléments essentiels :

– Ensemble collecteur : le cœur du VMP est un collecteur qui divise une conduite d’entrée de gaz unique en plusieurs sorties, souvent appelées « sticks ». Chaque « stick » peut faire l’objet d’un contrôle de débit indépendant ; les configurations standard prennent en charge entre 4 et 8 « sticks ». Le collecteur est fabriqué à partir de matériaux de haute pureté, tels que l’acier inoxydable 316L, afin d’éviter toute corrosion et contamination.

– Vannes et régulateurs : des vannes pneumatiques ou manuelles (par exemple, des vannes à membrane pour les applications UHP) contrôlent le débit de gaz, tandis que les régulateurs de pression maintiennent des pressions de sortie constantes, généralement réglables de 0 à 150 psi. Des clapets anti-retour et des vannes d’isolement garantissent un écoulement unidirectionnel et empêchent le reflux.

– Instrumentation : des manomètres, des transducteurs et des débitmètres sont intégrés pour une surveillance en temps réel. Dans les versions automatisées, des automates programmables (PLC) ou de simples systèmes à relais permettent un fonctionnement semi-automatique, comme les séquences de purge.

– Montage et intégration : Le panneau est monté au mur ou intégré dans un rack, souvent au sein d’une salle blanche ou d’une baie d’outillage. Il ne dispose pas d’un boîtier complet et dépend de l’environnement ambiant pour sa ventilation. Ses dimensions sont compactes, un panneau standard mesurant environ 30 pouces de largeur, ce qui permet une intégration transparente dans les réseaux de tuyauterie existants.

Principes de fonctionnement

Le VMP fonctionne en recevant du gaz provenant d’une source primaire, telle qu’une armoire à bouteilles de gaz ou un réservoir de stockage, via un orifice d’entrée. Le gaz pénètre dans le collecteur, où il est réparti entre les tiges. Chaque tige peut être isolée, purgée ou activée indépendamment, ce qui permet de prendre en charge des processus tels que l’étalonnage des outils ou le remplissage de la chambre. Pour les gaz inertes comme l’azote ou l’argon, le système met l’accent sur la préservation de la pureté grâce à des surfaces électropolies et à une soudure orbitale visant à minimiser la génération de particules.

La purge est une opération critique dans les systèmes VMP ; elle implique généralement des cycles assistés par vide pour éliminer les gaz résiduels ou les contaminants. Les systèmes VMP manuels nécessitent l’intervention d’un opérateur, tandis que les modèles semi-automatiques utilisent des minuteries ou des capteurs pour séquencer les opérations des vannes. Des verrouillages de sécurité empêchent tout rejet accidentel, mais comme le système est ouvert, il n’est pas adapté aux gaz nécessitant une extraction des effluents.

Applications et avantages

Les armoires à gaz VMP sont couramment utilisées dans les usines de semi-conducteurs pour la distribution de gaz de purge, dans les usines pharmaceutiques pour l’inertage, et dans les laboratoires de recherche pour l’alimentation des instruments d’analyse. Leurs avantages sont les suivants :

– Rentabilité : coûts de fabrication réduits grâce à l’absence de caisson et de systèmes d’évacuation.

– Facilité d’entretien : la conception ouverte permet un remplacement rapide des composants sans démontage.

– Flexibilité : les modules modulaires permettent une extension ou une reconfiguration aisée pour s’adapter à l’évolution des besoins de processus.

– Gain de place : idéal pour les installations exiguës où des armoires complètes ne seraient pas pratiques.

Cependant, il existe des limites : les VMP ne conviennent pas aux gaz dangereux, car ils ne disposent pas de dispositif de confinement en cas de fuites ou d’émanations. Les normes réglementaires, telles que celles de la SEMI (Semiconductor Equipment and Materials International), imposent leur utilisation uniquement pour des applications non toxiques.

Présentation de l’armoire à gaz de type « Valve Manifold Box » (VMB)

En revanche, l’armoire à gaz de type « Valve Manifold Box » (VMB) est un système entièrement fermé et ventilé, conçu pour la manipulation de gaz dangereux, toxiques, inflammables ou corrosifs. Le terme « box » fait référence à sa structure en forme d’armoire, qui assure un confinement secondaire et intègre des dispositifs d’évacuation pour maintenir un environnement en dépression. Cette enceinte renforce la sécurité en captant les fuites potentielles et en les acheminant vers un épurateur ou un système d’évacuation.

Composants clés et conception

Le VMB s’appuie sur le concept de collecteur, mais l’intègre dans un boîtier robuste :

– Boîtier : Fabriqué en acier thermolaqué ou en acier inoxydable, le boîtier mesure environ 30 à 60 pouces de largeur et est équipé de portes d’accès dotées de vitres en verre de sécurité permettant une inspection visuelle. Il comprend des joints d’étanchéité pour garantir l’étanchéité à l’air.

– Collecteur et tiges : à l’instar du VMP, il prend en charge 4 à 8 tiges, mais intègre des fonctionnalités améliorées telles que des détecteurs de flammes UV-IR ou des capteurs de gaz toxiques pour les applications dangereuses.

– Vannes et régulateurs : des vannes à haute intégrité (par exemple, à soufflet) et des régulateurs sont utilisés, souvent associés à des actionneurs pneumatiques pour la commande à distance. Des clapets anti-retour et des vannes de débit excédentaire supplémentaires empêchent les rejets incontrôlés.

– Système de ventilation : élément clé de différenciation, le VMB intègre un générateur de vide ou un ventilateur pour une évacuation continue, atteignant des débits d’air de 150 à 200 pieds linéaires par minute. Cela permet de maintenir une pression négative, empêchant ainsi toute fuite de gaz.

– Systèmes de contrôle : les VMB entièrement automatiques utilisent des automates programmables (PLC) avancés dotés d’interfaces à écran tactile, prenant en charge des protocoles tels que Modbus pour l’intégration aux systèmes de gestion des installations. Des alarmes en cas de chute de pression, de fuites ou d’ouverture des portes sont fournies de série.

Principes de fonctionnement

Le gaz pénètre dans le VMB par une entrée étanche, puis est distribué via le collecteur vers plusieurs sorties. Pour les gaz dangereux tels que le silane ou l’ammoniac, le système intègre des cycles de purge automatisés utilisant un gaz inerte ou le vide pour évacuer les conduites avant toute opération de maintenance. Le système d’évacuation ventile en continu l’enceinte, acheminant les effluents vers des unités de traitement. Les dispositifs de sécurité comprennent des boutons d’arrêt d’urgence (EMO) et des verrouillages qui interrompent le fonctionnement en cas de défaillance de la ventilation.

En fonctionnement, le VMB garantit la conformité à des normes telles que la NFPA 55 (Code des gaz comprimés et des fluides cryogéniques), qui exigent des enceintes ventilées pour les gaz pyrophoriques ou toxiques. La conception à pression négative minimise les risques d’exposition, ce qui le rend adapté aux environnements à haut risque.

Applications et avantages

Les VMB sont indispensables dans les procédés de fabrication de semi-conducteurs impliquant des gaz dopants, dans la fabrication d’écrans LCD avec des agents de gravure corrosifs, ainsi que dans la production de panneaux solaires avec des précurseurs inflammables. Parmi leurs avantages, on peut citer :

– Sécurité renforcée : l’enceinte et le système d’évacuation atténuent les risques, réduisant ainsi le potentiel d’accident.

– Conformité réglementaire : respect des normes strictes relatives à la manipulation des gaz dangereux.

– Polyvalence : prise en charge d’une gamme plus large de gaz, y compris les mélanges.

– Fiabilité : les commandes automatisées minimisent les erreurs humaines et garantissent un débit constant.

Les inconvénients comprennent des coûts plus élevés liés à l’enceinte et à la ventilation, un encombrement accru et une maintenance plus complexe nécessitant une formation spécialisée.

Principales différences entre les armoires à gaz VMP et VMB

Bien que les systèmes VMP et VMB assurent tous deux la distribution de gaz, leurs différences tiennent à leur philosophie de conception, à leurs exigences de sécurité et à leurs contextes d’exploitation. Voici une comparaison détaillée :

Conception et structure

– Enceinte : la différence la plus évidente est d’ordre structurel. Le VMP est un panneau ouvert, exposant les composants à l’environnement ambiant, tandis que le VMB est un boîtier hermétique assurant le confinement. Cela a une incidence sur l’installation : les VMP sont plus légers (environ 50 à 100 livres) et plus faciles à monter, tandis que les VMB (200 à 400 livres) nécessitent des supports robustes et des raccordements de conduits.

– Dimensions et configuration : les VMP sont plus minces, souvent d’une profondeur de 2 à 4 pouces, ce qui les rend adaptés aux installations murales. Les VMB sont plus profonds (12 à 24 pouces) pour accueillir les chambres d’évacuation et le cheminement interne.

Caractéristiques de sécurité

– Gestion des risques : les VMP sont limités aux gaz inertes (par exemple, l’hélium, l’azote sans oxygène) et ne disposent pas de mécanismes d’extraction des fumées. Les VMB excellent dans la gestion des gaz dangereux, intégrant des systèmes d’évacuation, des capteurs (par exemple, pour la détection de H₂S ou de Cl₂) et des pare-flammes.

– Ventilation : Absente des VMP, elle est obligatoire sur les VMB. Le débit d’air des VMB garantit le respect des limites d’exposition fixées par l’OSHA, empêchant ainsi l’accumulation de vapeurs toxiques.

– Verrouillages et alarmes : Les deux types disposent de verrouillages de base, mais les VMB sont équipés de systèmes avancés, tels que l’arrêt automatique en cas de détection de fuite, intégrés au système d’extinction d’incendie du bâtiment.

Aspects opérationnels et de contrôle

– Niveaux d’automatisation : les VMP sont souvent manuels ou semi-automatiques, et reposent sur la surveillance de l’opérateur. Les VMB prennent en charge l’automatisation complète, avec un logiciel permettant la surveillance à distance et l’enregistrement des données.

– Capacités de purge : les deux types permettent la purge, mais les VMB intègrent des évents assistés par le vide pour une évacuation complète, ce qui est essentiel pour les gaz corrosifs.

– Gestion du débit et de la pression : capacités similaires (jusqu’à 500 slpm par connecteur), mais les VMB supportent des pressions plus élevées (jusqu’à 3 000 psi à l’entrée) grâce à leur construction robuste.

Applications et adéquation

– Types de gaz : VMP pour les gaz non réactifs (groupe A selon les normes SEMI) ; VMB pour les gaz réactifs/toxiques (groupes B à D).

– Secteurs d’activité : VMP dans les laboratoires à faible risque ; VMB dans les usines de fabrication à haut volume où la diversité des gaz est importante.

– Coût et maintenance : les VMP coûtent 20 à 50 % moins cher à l’achat et nécessitent un entretien plus simple. Les VMB exigent des changements réguliers de filtres d’échappement et un étalonnage, ce qui augmente les frais d’exploitation.

Indicateurs de performance

Pour quantifier les différences, consultez le tableau ci-dessous comparant les paramètres clés :
Paramètre
Armoire à gaz VMP
Armoire à gaz VMB
Type de enceinte
Panneau ouvert
Boîtier étanche avec évacuation
Gaz compatibles
Inertes (N₂, Ar, He)
Dangereux (SiH₄, NH₃, HF)
Ventilation
Aucune
150 à 200 LFM en dépression
Automatisation
Manuelle/semi-automatique
Semi-automatique/entièrement automatique
Nombre typique de barres
4 à 8
4 à 8
Fourchette de prix (USD)
5 000 à 15 000
10 000 à 30 000
Encombrement (pouces)
30 L x 40 H x 4 P
30 L x 40 H x 18 P
Conformité aux normes de sécurité
De base (SEMI S2)
Avancée (NFPA 55, SEMI S6)
Ce tableau met en évidence la manière dont les VMB privilégient la sécurité au détriment de la complexité, tandis que les VMP mettent l’accent sur

Études de cas et considérations pratiques

Dans une usine de semi-conducteurs modernisant ses procédés de gravure, un VMB a été choisi pour la distribution de gaz HF en raison de la nature corrosive de ce dernier, afin d’empêcher que d’éventuelles fuites n’affectent la qualité de l’air de la salle blanche. À l’inverse, un laboratoire de recherche a opté pour un VMP afin de fournir de l’argon pour la spectroscopie, privilégiant son faible coût et sa facilité d’intégration.

Lors du choix entre un VMP et un VMB, il convient de prendre en compte des facteurs tels que la classification des gaz en fonction de leur dangerosité, la configuration des locaux, le budget et l’évolutivité. Des systèmes hybrides, dans lesquels les VMP sont alimentés par des sources protégées par des VMB, font leur apparition pour optimiser les installations.

Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques ultra-hauts de pureté (UHP)
Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques ultra-hauts de pureté (UHP)
Conclusion

Les armoires à gaz de type « Valve Manifold Panel » (VMP) et « Valve Manifold Box » (VMB) constituent des solutions sur mesure en matière de technologie de distribution de gaz : le VMP offre une efficacité optimisée pour les applications inertes, tandis que le VMB assure une sécurité robuste pour les applications dangereuses. Leurs différences en termes de confinement, de ventilation et de sophistication des commandes soulignent la nécessité de choix adaptés au contexte. À mesure que les industries évoluent vers davantage d’automatisation et de durabilité, ces systèmes continueront à jouer un rôle essentiel, garantissant une distribution de gaz précise et sûre. Les ingénieurs doivent évaluer les risques et les exigences propres à chaque site afin de tirer parti des atouts de chacun, améliorant ainsi la fiabilité opérationnelle et la conformité dans des environnements à haut risque.

Pour en savoir plus sur les différences entre l’armoire à gaz VMP (panneau de vannes) et l’armoire à gaz VMB (boîtier de vannes), vous pouvez consulter le site de Jewellok à l’adresse https://www.jewellok.com/product-category/gas-cabinet/.
