Panneau de distribution d’azote pour armoire à gaz individuelle et boîtier de distribution de vannes

Dans les secteurs où la précision, la sécurité et la fiabilité sont indispensables, la gestion des gaz tels que l’azote joue un rôle essentiel. L’azote, un gaz inerte constituant environ 78 % de l’atmosphère terrestre, est largement utilisé pour la purge, l’inertage et comme gaz vecteur dans diverses applications. Afin d’assurer son alimentation continue et sûre, des équipements spécialisés tels que des armoires à gaz, des panneaux de distribution d’azote et des boîtiers de vannes de distribution (VMB) sont utilisés. Cet article propose une analyse approfondie des panneaux de distribution d’azote au sein des armoires à gaz individuelles et de leur intégration avec les boîtiers de vannes, en mettant l’accent sur leur conception, leur fonctionnalité, leurs caractéristiques de sécurité et leurs exigences de maintenance dans les systèmes industriels de distribution de gaz. D’environ 2 000 mots, cette analyse vise à permettre aux professionnels d’acquérir une compréhension approfondie de ces composants essentiels.

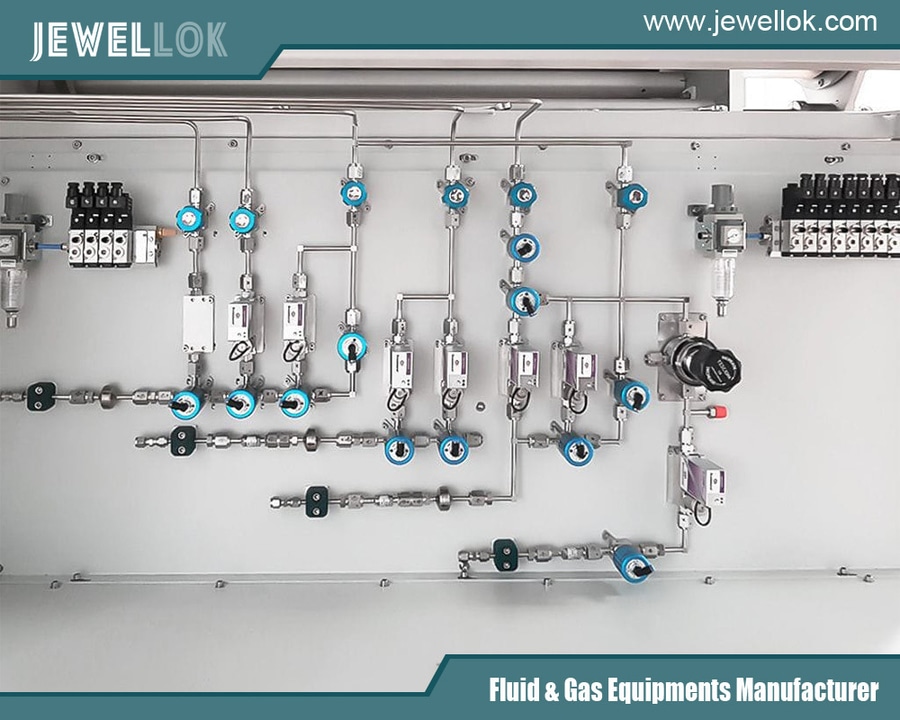

Panneau de distribution d’azote pour armoire à gaz individuelle et boîte de vannes
Panneau de distribution d’azote pour armoire à gaz individuelle et boîte de vannes
Introduction

Une gestion efficace des gaz est essentielle dans des secteurs tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique, l’agroalimentaire et la métallurgie, où les propriétés inertes de l’azote sont exploitées pour renforcer la sécurité et l’efficacité. Les panneaux de distribution d’azote intégrés aux armoires à gaz individuelles et aux boîtiers de vannes de distribution constituent des systèmes techniques conçus pour stocker, réguler et distribuer l’azote de manière fluide. Cet article explore leurs rôles, leur intégration au sein d’un système cohérent de distribution de gaz, ainsi que les considérations permettant d’assurer leurs performances optimales. En examinant leurs applications, leurs principes de conception, leurs mécanismes de sécurité et les meilleures pratiques opérationnelles, nous soulignons leur importance dans le maintien de chaînes d’approvisionnement en gaz contrôlées et fiables.

L’azote dans les applications industrielles

L’importance de l’azote dans les environnements industriels tient à sa nature inerte et non réactive, ce qui en fait un gaz idéal pour les environnements où l’oxydation ou la combustion doivent être évitées. Gaz incolore et inodore, l’azote remplit de multiples fonctions :

– Purge : il chasse l’oxygène ou d’autres gaz réactifs des canalisations, des cuves ou des systèmes afin d’empêcher toute réaction chimique indésirable ou toute dégradation.
– Inertage : l’azote crée une atmosphère exempte d’oxygène dans les cuves de stockage ou les réacteurs, protégeant ainsi les matériaux sensibles ou inflammables.
– Gaz vecteur : dans des procédés tels que la chromatographie en phase gazeuse ou la synthèse chimique, l’azote transporte des substances sans interférer chimiquement.

Dans l’industrie des semi-conducteurs, l’azote est indispensable pour maintenir les conditions des salles blanches et prévenir la contamination lors de la fabrication des plaquettes. Dans le conditionnement alimentaire, il prolonge la durée de conservation en remplaçant l’oxygène dans les emballages hermétiques, tandis que dans la fabrication métallique, il sert de gaz auxiliaire pour la découpe au laser. Sa polyvalence et son profil de sécurité font de l’azote un pilier des procédés industriels modernes.

Armoires à gaz : la base d’un stockage sécurisé

Une armoire à gaz est une structure fermée et ventilée conçue pour abriter en toute sécurité des bouteilles de gaz, en particulier celles contenant des gaz dangereux ou de haute pureté. Bien que l’azote soit en soi non toxique et ininflammable, les armoires à gaz offrent des avantages essentiels, même pour ce gaz inerte :

– Confinement : elles protègent les bouteilles contre les dommages physiques et l’exposition aux agents extérieurs.
– Organisation : les bouteilles sont rangées de manière ordonnée et restent accessibles pour l’entretien ou le remplacement.
– Prévention de la contamination : les enceintes protègent l’approvisionnement en gaz de la poussière ou des impuretés.

Une armoire à gaz est généralement dédiée à un seul type de gaz — l’azote, dans le cas présent — afin d’éviter toute contamination croisée et de simplifier la gestion du système. Parmi leurs principales caractéristiques, on peut citer :

– Systèmes de ventilation : des ventilateurs d’extraction évacuent tout gaz qui s’échapperait, garantissant ainsi un environnement sûr.
– Lutte contre l’incendie : des sprinklers ou des systèmes à gaz atténuent les risques, en particulier en cas de cohabitation avec des gaz inflammables.
– Contrôle d’accès : des portes verrouillables limitent l’accès au personnel formé.
– Surveillance : des capteurs détectent les fuites ou les anomalies de pression, renforçant ainsi la sécurité.

Fabriquées à partir de matériaux robustes tels que l’acier, les armoires à gaz sont conçues pour résister aux contraintes opérationnelles tout en respectant des normes de sécurité rigoureuses.

Panneaux de distribution d’azote : garantir un approvisionnement continu

À l’intérieur de l’armoire à gaz, le panneau de distribution d’azote constitue le cœur du système, reliant plusieurs bouteilles de gaz à une seule conduite de sortie. Cette configuration garantit un approvisionnement ininterrompu en azote, une nécessité pour les processus ne tolérant aucun temps d’arrêt. Pour l’azote, les bouteilles utilisent généralement un raccord CGA 580, ce qui nécessite des raccords compatibles sur le panneau de distribution. Les composants clés comprennent :

– Raccords d’entrée : des raccords flexibles ou des tuyaux (souvent en acier inoxydable ou revêtus de Téflon) relient les bouteilles au collecteur.
– Vannes d’isolement : chaque bouteille dispose d’une vanne dédiée pour contrôler le débit de gaz.
– Régulateurs de pression : ils maintiennent une pression de sortie constante, adaptée aux besoins en aval.
– Manomètres : ils surveillent les pressions des bouteilles et en sortie pour assurer le contrôle opérationnel.
– Systèmes de purge : ils éliminent l’air ou les gaz résiduels lors des changements de bouteilles afin de préserver la pureté de l’azote.

La conception du collecteur favorise la redondance : lorsqu’une bouteille est vide, le système peut basculer — manuellement ou automatiquement — vers une bouteille de réserve pleine. Les panneaux avancés intègrent des capteurs de pression et des mécanismes de basculement automatique, alertant les opérateurs via des alarmes ou des indicateurs. Cela garantit un approvisionnement constant, essentiel dans des applications telles que le traitement des semi-conducteurs, où même de brèves interruptions peuvent compromettre la qualité du produit.

Boîtiers de distribution de vannes (VMB) : distribution de précision

Le bloc de vannes (VMB) étend le système d’alimentation en gaz en distribuant l’azote depuis l’armoire à gaz vers plusieurs points d’utilisation. Agissant comme un hub centralisé, le VMB offre flexibilité et contrôle sur la répartition du gaz. Ses composants comprennent :

– Orifice d’entrée : se raccorde à la conduite de sortie du panneau de distribution.
– Collecteur de distribution : un collecteur doté de plusieurs sorties pour l’acheminement du gaz.
– Vannes : des vannes manuelles ou automatisées par sortie permettent un contrôle individuel du débit.
– Régulateurs de pression : ajustent la pression en fonction des applications spécifiques.
– Débitmètres : surveillent la consommation, allant des simples rotamètres aux régulateurs de débit massique (MFC) de haute précision.

Dans les environnements de haute précision tels que la fabrication de semi-conducteurs, les MFC garantissent des débits précis ; ils sont souvent intégrés à des commandes numériques pour la surveillance à distance. Pour des utilisations moins exigeantes, des débitmètres à section variable suffisent. Des dispositifs de sécurité, tels que les vannes de débit excessif, interrompent l’écoulement de gaz en cas de fuite en aval, protégeant ainsi à la fois les équipements et le personnel. La conception modulaire du VMB permet une personnalisation en fonction du nombre de sorties et des exigences opérationnelles.

Intégration des composants : un système unifié

La synergie entre le panneau de distribution d’azote et le VMB crée un système d’alimentation en gaz efficace :

Stockage : les bouteilles d’azote sont logées dans l’armoire à gaz dédiée, où elles sont sécurisées et surveillées.
2. Régulation : le panneau de distribution relie ces bouteilles, régule la pression et fournit une sortie unique.
3. Distribution : le VMB reçoit ce flux et achemine l’azote vers divers points d’utilisation.
Cette intégration garantit la continuité et la précision. Par exemple, dans un laboratoire, l’azote peut alimenter simultanément des unités de chromatographie en phase gazeuse, des équipements de spectrométrie de masse et des boîtes à gants. Le panneau de distribution garantit la disponibilité, tandis que le VMB adapte le débit aux besoins de chaque instrument. Le contrôle centralisé réduit la complexité au minimum, permettant aux opérateurs de gérer le système à partir d’une interface unique, souvent optimisée par des systèmes d’automatisation tels que les automates programmables (PLC).

Considérations de conception : concevoir pour la performance

La conception de ces systèmes exige de prendre en compte plusieurs facteurs :

– Compatibilité des matériaux : les composants doivent résister à la corrosion et préserver la pureté de l’azote. L’acier inoxydable, le laiton et les joints de haute pureté (par exemple, Viton ou Téflon) sont la norme.
– Débits : le système doit pouvoir répondre aux pics de demande. Par exemple, cinq points d’utilisation à 10 SLPM chacun nécessitent une capacité minimale de 50 SLPM, avec une marge (par exemple 75 SLPM) pour permettre l’évolutivité.
– Gestion de la pression : les régulateurs et la tuyauterie doivent minimiser les pertes de charge, en particulier sur les longues distances.
– Conformité aux normes de sécurité : le respect des normes telles que l’OSHA, la NFPA ou la SEMI garantit la conformité réglementaire.
– Accessibilité : l’agencement doit faciliter le remplacement des bouteilles et la maintenance.

La pression relativement faible de l’azote simplifie certains aspects, mais les applications à haute pureté peuvent nécessiter l’utilisation d’acier inoxydable électropoli pour éviter toute contamination. La redondance — telle que l’utilisation de régulateurs doubles — renforce la fiabilité lors des opérations critiques.

Dispositifs de sécurité : atténuer les risques

Bien que l’azote soit inerte, son utilisation comporte des risques, notamment d’asphyxie dans les espaces confinés où des fuites peuvent déplacer l’oxygène. Les dispositifs de sécurité comprennent :

– Détection des fuites : des capteurs de gaz déclenchent des alarmes si les niveaux d’azote augmentent de manière inattendue.
– Soupapes de surpression : elles empêchent la surpression des bouteilles ou des conduites.
– Vannes d’arrêt d’urgence : elles isolent le système en cas d’incident.
– Ventilation : elle évacue le gaz qui s’est échappé des armoires ou des zones de travail.
– Détecteurs d’oxygène : indispensables dans les espaces clos, ils alertent lorsque la teneur en oxygène passe en dessous de 19,5 % (seuil de sécurité fixé par l’OSHA).

La formation est tout aussi essentielle : elle permet de s’assurer que le personnel reconnaît les symptômes d’asphyxie et respecte les protocoles d’urgence. Un étiquetage et un entretien appropriés réduisent encore davantage les risques.

Entretien et exploitation : garantir la fiabilité

Un entretien régulier assure la longévité et la sécurité du système. Les bonnes pratiques comprennent :

– Contrôles d’étanchéité : utiliser des solutions savonneuses ou des détecteurs électroniques pour identifier les fuites.
– Vérification des vannes : s’assurer de leur bon fonctionnement et de leur étanchéité.
– Étalonnage des régulateurs : vérifier la précision des réglages de pression.
– Manutention des bouteilles : sécuriser et transporter les bouteilles en toute sécurité, en respectant les protocoles.
– Procédures de purge : prévenir toute contamination lors du remplacement des bouteilles.

Une liste de contrôle d’entretien peut inclure des inspections visuelles pour détecter la corrosion, des tests de fonctionnement des vannes et des alarmes, ainsi que l’étalonnage des manomètres et des débitmètres. L’automatisation, telle que l’utilisation d’automates programmables (PLC) pour la commutation ou la surveillance à distance, améliore l’efficacité opérationnelle et réduit les erreurs humaines.

Avantages environnementaux et économiques

L’impact environnemental de l’azote est minime en raison de son abondance et de son inertie. Des systèmes efficaces, tels que ceux dotés d’une commutation automatique, minimisent le gaspillage de gaz résiduel, réduisant ainsi la fréquence de remplacement des bouteilles. La distribution centralisée par VMB diminue les coûts d’installation et de maintenance par rapport à des conduites séparées, tandis que la réduction des temps d’arrêt stimule la productivité.

Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Conclusion

Les panneaux de distribution d’azote intégrés aux armoires à gaz individuelles et aux boîtiers de vannes constituent la colonne vertébrale des systèmes de distribution de gaz industriels. Ils garantissent un approvisionnement en azote sûr, continu et efficace, soutenant ainsi des processus critiques dans divers secteurs. En maîtrisant leur conception, leur intégration, leur sécurité et leur maintenance, les opérateurs peuvent optimiser les performances tout en protégeant le personnel et les installations. Alors que le recours à l’azote ne cesse de croître, ces systèmes restent indispensables pour faire progresser l’excellence industrielle.
