Système clé en main d'alimentation en gaz UHP pour les salles blanches dédiées à la fabrication de semi-conducteurs

{{{sourceTextContent.subTitle}}}

Système clé en main d'alimentation en gaz UHP pour les salles blanches dédiées à la fabrication de semi-conducteurs

{{{sourceTextContent.description}}}

Dans la fabrication moderne de semi-conducteurs, la pureté des gaz est directement liée à l’intégrité des procédés, au rendement des plaquettes et aux performances des dispositifs. Alors que les nœuds technologiques des semi-conducteurs continuent de se réduire en dessous de 5 nm et que les technologies d’encapsulation avancées évoluent rapidement, les infrastructures de distribution de gaz de très haute pureté (UHP) sont devenues un élément essentiel du fonctionnement des salles blanches.

Un système clé en main de distribution de gaz UHP offre aux sites de fabrication de semi-conducteurs une solution entièrement intégrée pour un transport sûr, précis et exempt de contamination des gaz spéciaux, de la source au point d’utilisation (POU). Des armoires à gaz et des boîtiers de vannes (VMB) aux canalisations de distribution, en passant par les ensembles de régulation de pression et les plateformes de surveillance automatisées, les systèmes clés en main garantissent une gestion fiable des gaz dans l’ensemble de l’environnement de production.

Cet article explore l’architecture, les principes de conception, les composants clés, les exigences opérationnelles et les avantages techniques des systèmes clés en main de distribution de gaz UHP destinés aux salles blanches de fabrication de semi-conducteurs.

Comprendre les systèmes d’alimentation en gaz UHP
Les systèmes d’alimentation en gaz de très haute pureté (UHP) sont conçus pour transporter des gaz de procédé tout en maintenant des niveaux de contamination extrêmement faibles. Les usines de semi-conducteurs utilisent couramment des gaz de haute pureté dans des procédés tels que :

Dépôt chimique en phase vapeur (CVD)
Dépôt par couche atomique (ALD)
Gravure au plasma
Implantation ionique
Oxydation
Diffusion
Procédés de métrologie et d’analyse
Les gaz couramment utilisés sont notamment :

Azote (N₂)
Argon (Ar)
Hélium (He)
Hydrogène (H₂)
Oxygène (O₂)
Silane (SiH₄)
Ammoniac (NH₃)
Hexafluorure de tungstène (WF₆)
Chlore (Cl₂)
Gaz précurseurs spécialisés
Même des contaminants à l’état de traces, tels que l’humidité, l’oxygène, les hydrocarbures ou les particules mesurés en parties par milliard (ppb), peuvent nuire aux processus de fabrication des plaquettes.

C’est pourquoi les salles blanches dédiées aux semi-conducteurs nécessitent des systèmes d’alimentation en gaz conçus pour répondre à des normes rigoureuses en matière de pureté, d’étanchéité et de sécurité.

Qu’est-ce qu’une solution clé en main d’alimentation en gaz UHP ?
Un système de distribution de gaz UHP « clé en main » désigne un ensemble complet d’infrastructures de gaz, entièrement conçu, installé, testé et mis en service par un seul fournisseur ou prestataire d’ingénierie.

Plutôt que d’acheter des composants séparément, les fabricants de semi-conducteurs bénéficient d’une solution intégrée couvrant :

La conception technique du système
La gestion des sources de gaz
Les armoires à gaz
Les boîtiers de vannes (VMB)
La tuyauterie de distribution
Les ensembles de régulation de pression
Les systèmes de commutation automatique
La surveillance des gaz et l’intégration des alarmes
Les commandes d’automatisation PLC / SCADA
L’installation et le soudage orbital
La validation, les essais et la mise en service
L’objectif principal est de minimiser les risques liés à l’intégration tout en accélérant les délais de déploiement dans les usines de fabrication.

Les solutions clés en main réduisent les problèmes de compatibilité entre les sous-systèmes et garantissent la conformité aux normes de l’industrie des semi-conducteurs.

Composants essentiels d’un système d’alimentation en gaz UHP pour semi-conducteurs

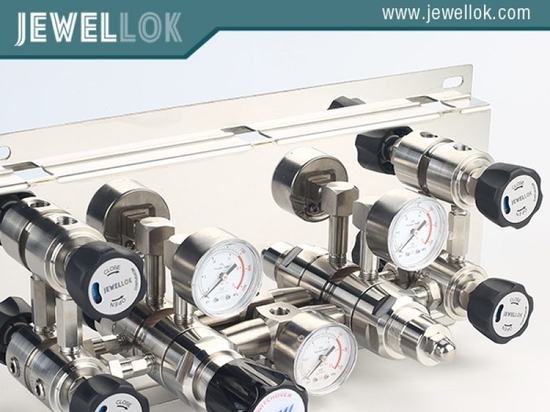

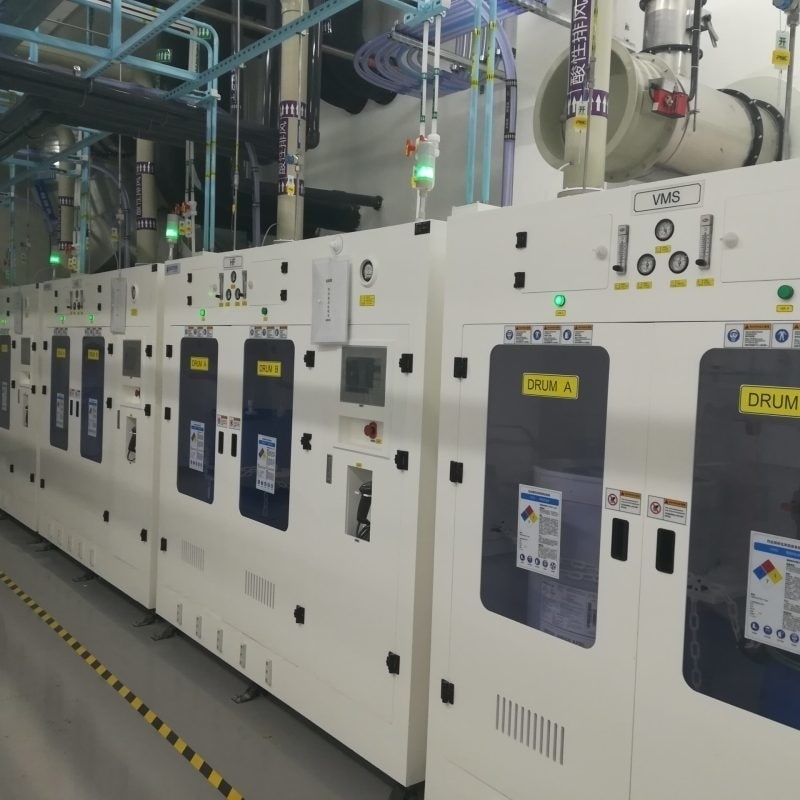

1. Armoires à gaz
Les armoires à gaz constituent le premier point de confinement et de contrôle des gaz dangereux, toxiques, pyrophoriques, corrosifs ou inertes.

Dans les usines de semi-conducteurs, les armoires à gaz comprennent généralement :

Une structure en acier inoxydable
Des vannes d’arrêt automatiques
Des régulateurs haute pureté
Des débitmètres massiques
Des transducteurs de pression
Des détecteurs de gaz toxiques
Des interfaces de ventilation d’évacuation
Des systèmes d’arrêt d’urgence
Les armoires à gaz les plus avancées sont fabriquées en acier inoxydable 316L électropoli, avec des surfaces internes ultra-propres.

Pour les applications impliquant des gaz dangereux, on recourt couramment à des armoires à double confinement afin de renforcer la sécurité opérationnelle.

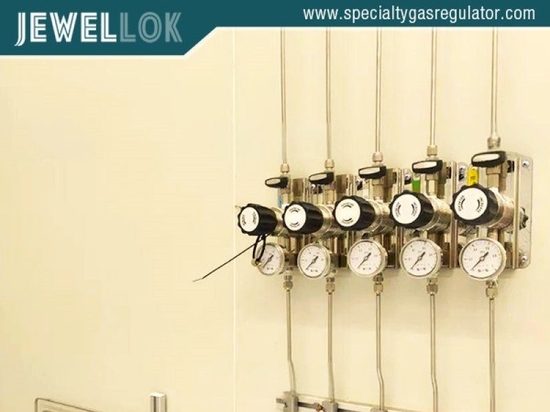

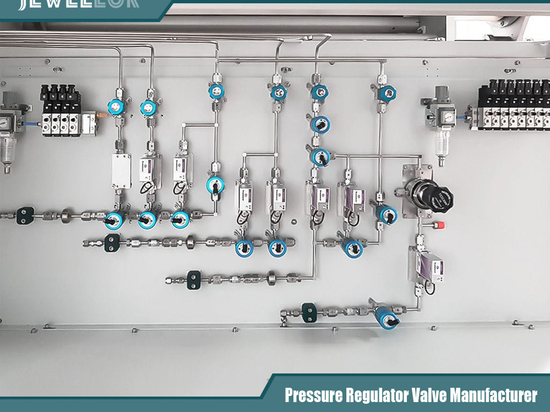

2. Boîtiers de distribution de vannes (VMB)
Les boîtiers de vannes distribuent les gaz depuis les conduites d’alimentation centrales vers les équipements de processus à l’intérieur de la salle blanche.

Les principales fonctions des VMB sont les suivantes :

Acheminement des gaz
Contrôle de l’isolation
Réglage de la pression
Équilibrage du débit
Isolation pour la maintenance
Les usines de semi-conducteurs modernes déploient souvent des systèmes VMB automatisés équipés d’actionneurs pneumatiques et de capacités de communication à distance.

Ces systèmes permettent des raccordements flexibles aux équipements et simplifient l’extension future des lignes de production.

3. Tuyauterie de distribution haute pureté
Les canalisations de distribution constituent l’épine dorsale de l’architecture d’alimentation en gaz des usines de semi-conducteurs.

Le choix des matériaux est essentiel pour le contrôle de la contamination.

Les spécifications typiques de la tuyauterie sont les suivantes :

Acier inoxydable 316L VIM-VAR
Surface intérieure électropolie
Rugosité de surface ≤ 10 Ra micro-pouces
Joints soudés par soudage orbital
Disposition minimisant les cul-de-sac
La technologie de soudage orbital est largement utilisée pour garantir une qualité de soudure reproductible et exempte de contamination.

De mauvaises pratiques de soudage peuvent entraîner :

La formation d’oxyde
Une contamination par des particules
Des zones de rétention d’humidité
Des turbulences de gaz
Par conséquent, la qualification des soudures et l’inspection par boroscope sont essentielles lors de l’installation du système.

4. Systèmes automatiques de commutation de gaz
La production continue de semi-conducteurs exige une disponibilité ininterrompue du gaz.

Les systèmes automatiques de commutation de gaz permettent de passer d’une bouteille à l’autre en toute fluidité, sans interruption du processus.

Ces systèmes comprennent généralement :

Des collecteurs à deux bouteilles
Des modules de détection de pression
Des régulateurs à commutation automatique
Une architecture redondante
Des fonctions de notification d’alarme
La conception à commutation automatique minimise les temps d’arrêt et améliore l’efficacité opérationnelle dans les environnements de fabrication de semi-conducteurs fonctionnant 24 h/24 et 7 j/7.

5. Contrôles de surveillance et d’automatisation
Les systèmes avancés d’alimentation en gaz UHP s’appuient de plus en plus sur des plateformes d’automatisation intelligentes.

Les technologies de contrôle courantes comprennent :

Des systèmes de contrôle par API
Intégration SCADA
Interfaces IHM
Diagnostics à distance
Enregistrement des données
Analyses de maintenance prédictive
Les opérateurs peuvent surveiller :

Les conditions de pression
Les débits
Les alarmes de concentration de gaz
L’état des vannes
Les défaillances du système
L’utilisation des équipements
La surveillance en temps réel améliore la visibilité du processus et renforce le contrôle opérationnel de la salle blanche.

Exigences de conception pour les applications en salles blanches de semi-conducteurs
La conception d’un système clé en main de distribution de gaz UHP pour les installations de semi-conducteurs fait appel à plusieurs disciplines d’ingénierie.

Plusieurs considérations de conception essentielles doivent être prises en compte.

Normes de pureté ultra-élevée
La fabrication de semi-conducteurs exige des seuils de contamination extrêmement bas.

La conception du système doit minimiser :

La contamination par l’humidité
L’intrusion d’oxygène
La contamination par des ions métalliques
Les résidus organiques
La génération de particules
Les procédures de nettoyage des composants suivent généralement des protocoles de qualité semi-conducteurs, notamment le nettoyage de précision, le conditionnement en salle blanche et les méthodes d’assemblage de haute pureté.

Exigences en matière d’étanchéité
Les fuites de gaz présentent à la fois des risques pour la sécurité et des risques de contamination.

Les systèmes UHP pour semi-conducteurs nécessitent généralement des tests de fuite à l’hélium afin d’atteindre des seuils de fuite extrêmement bas.

Les spécifications typiques en matière de fuites peuvent atteindre :

un taux de fuite d’hélium de 10⁻⁹ atm·cc/sec.

Une étanchéité élevée protège les environnements de salle blanche tout en préservant la pureté des gaz de procédé.

Compatibilité avec les salles blanches
Tous les équipements de distribution de gaz installés doivent être conformes aux exigences environnementales des salles blanches.

Les stratégies de conception comprennent généralement :

Des matériaux à faible émission de particules
Des surfaces internes lisses
Une conception minimisant les volumes morts
Des procédures d’installation contrôlées
Des pratiques d’assemblage certifiées pour les salles blanches
Une intégration adéquate dans la salle blanche favorise la stabilité des performances de fabrication.

Conformité aux normes de sécurité
Les gaz spéciaux dangereux présentent des risques opérationnels importants.

Les systèmes clés en main doivent respecter les codes et réglementations de sécurité du secteur.

Les normes de référence courantes comprennent :

Normes SEMI
Codes NFPA
Code international de prévention des incendies (IFC)
Directives FM Global
Réglementations locales des autorités compétentes (AHJ)
Les mesures de conception en matière de sécurité peuvent inclure :

Systèmes de détection de gaz
Systèmes de purge d’urgence
Dispositifs de coupure en cas de débit excessif
Intégration de systèmes d’extinction d’incendie
Verrouillages de ventilation
Une ingénierie de sécurité complète est fondamentale pour les installations de semi-conducteurs manipulant des gaz toxiques ou inflammables.

Avantages des systèmes clés en main d’alimentation en gaz UHP
Gestion de projet simplifiée
Un fournisseur clé en main unique rationalise l’exécution du projet.

Au lieu de coordonner plusieurs fournisseurs, les usines de semi-conducteurs travaillent avec un seul partenaire d’ingénierie chargé de :

Conception
Approvisionnement
Fabrication
Installation
Validation
Cette approche réduit la complexité de la communication et les risques liés au projet.

Déploiement plus rapide des usines de semi-conducteurs
Le délai de mise en production est un facteur critique dans les investissements dans le secteur des semi-conducteurs.

La mise en œuvre clé en main accélère le calendrier des projets grâce à :

Des processus d’ingénierie standardisés
Une fabrication intégrée
Une mise en service coordonnée
Une réduction des conflits d’interface
Une installation plus rapide permet une qualification plus précoce des procédés et un démarrage plus rapide de la production.

Fiabilité et cohérence améliorées
La conception intégrée du système améliore la fiabilité globale.

Les prestataires «clé en main» optimisent la compatibilité entre :

Les régulateurs
Les vannes
Les canalisations
Les capteurs
Les systèmes d’automatisation
Il en résulte des performances stables en matière de distribution de gaz et une réduction des problèmes de maintenance.

Sécurité renforcée et conformité réglementaire
L’ingénierie de sécurité est intégrée tout au long de la réalisation du projet «clé en main».

Des fournisseurs spécialisés réalisent :

Une analyse des risques
Une revue de conception
Des essais fonctionnels
Une vérification de la conformité
La gestion de la documentation
Cela renforce la conformité réglementaire et la confiance opérationnelle.

Tendances émergentes dans la technologie d’alimentation en gaz pour l’industrie des semi-conducteurs
L’industrie des semi-conducteurs évolue rapidement vers une automatisation accrue, une plus grande durabilité et une chimie des procédés de plus en plus complexe.

Plusieurs tendances émergentes influencent le développement des systèmes d’alimentation en gaz UHP.

Infrastructure numérique intelligente pour les gaz
La numérisation industrielle transforme les services publics du secteur des semi-conducteurs.

Les systèmes de nouvelle génération intègrent :

La connectivité IoT industrielle
La surveillance basée sur le cloud
La maintenance prédictive par IA
Le diagnostic à distance
La génération automatisée de rapports
Les opérations basées sur les données améliorent la planification de la maintenance et réduisent les temps d’arrêt imprévus.

Conception modulaire des systèmes d’alimentation en gaz
Les approches d’ingénierie modulaires gagnent en popularité.

Les systèmes sur châssis préfabriqués permettent :

Un déploiement plus rapide
Des essais de réception en usine
Une réduction de la main-d’œuvre nécessaire à l’installation sur site
Une meilleure homogénéité de la qualité
La modularisation soutient les projets d’expansion rapide des usines de semi-conducteurs.

Durabilité et optimisation des ressources
Les considérations environnementales prennent de plus en plus d’importance.

Les systèmes d’alimentation en gaz adoptent des technologies qui favorisent :

Une réduction de la consommation de gaz
Une meilleure efficacité de purge
L’optimisation énergétique
Des stratégies de réduction des fuites
La gestion des émissions
Des infrastructures de services publics durables contribuent à l’efficacité opérationnelle à long terme.

Choisir le bon partenaire clé en main pour l’alimentation en gaz UHP
Le choix du bon partenaire d’ingénierie est essentiel à la réussite d’un projet dans le secteur des semi-conducteurs.

Les critères d’évaluation doivent inclure :

Expérience dans l’industrie des semi-conducteurs
Les fournisseurs doivent justifier d’une expérience avérée dans les domaines suivants :

Installations de fabrication de plaquettes
Usines d’encapsulation avancée
Fabrication d’écrans
Production photovoltaïque
Ingénierie des gaz spéciaux
Une expertise spécifique au secteur réduit considérablement les risques liés à la mise en œuvre.

Capacités d’ingénierie et de fabrication
Les prestataires clés en main de premier plan doivent proposer :

Des équipes d’ingénierie internes
Des capacités de fabrication en salle blanche
Une expertise en soudage orbital
Des ressources pour les essais en usine
Un soutien en matière de documentation
Des capacités complètes améliorent la qualité d’exécution des projets.

Systèmes d’assurance qualité
Les fournisseurs fiables disposent de programmes de qualité rigoureux couvrant :

La traçabilité des matériaux
La qualification des soudures
La validation du nettoyage
Les procédures d’inspection
Les essais de réception finale
L’assurance qualité est essentielle pour la livraison de systèmes de qualité semi-conductrice.

Top 10 des meilleurs régulateurs de pression de gaz ultra-hautes pureté en Inde
Top 10 des meilleurs régulateurs de pression de gaz ultra-hautes pureté en Inde
Conclusion
La fabrication de semi-conducteurs repose sur une infrastructure de services publics hautement contrôlée, et les systèmes de distribution de gaz ultra-hauts en pureté comptent parmi les technologies habilitantes les plus critiques au sein des salles blanches.

Un système clé en main de distribution de gaz UHP offre bien plus qu’un simple matériel. Il fournit une solution d’ingénierie intégrée englobant la conception, le contrôle de la pureté, l’automatisation, la sécurité, l’installation et la fiabilité opérationnelle à long terme.

À mesure que les procédés de fabrication des semi-conducteurs deviennent de plus en plus sophistiqués, la demande en plateformes de distribution de gaz intelligentes, exemptes de contamination et entièrement intégrées continuera de croître.

Pour les salles blanches dédiées aux semi-conducteurs qui visent l’excellence opérationnelle, le choix d’un partenaire techniquement compétent pour la fourniture d’un système clé en main de distribution de gaz UHP n’est pas simplement une décision d’achat : il s’agit d’un investissement stratégique dans la performance de fabrication, l’intégrité des procédés et l’évolutivité future.

Pour en savoir plus sur les systèmes clés en main de distribution de gaz UHP destinés aux salles blanches de semi-conducteurs, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
