À mesure que la technologie des semi-conducteurs évolue vers des nœuds de processus de plus en plus petits et des structures de dispositifs de plus en plus complexes, le dépôt par couche atomique (ALD) est devenu l'une des technologies de dépôt de couches minces les plus importantes dans la fabrication moderne de puces. L'ALD offre une précision à l'échelle atomique, une uniformité exceptionnelle des films et une excellente conformité sur des structures tridimensionnelles complexes, ce qui la rend indispensable pour les circuits intégrés logiques, les dispositifs de mémoire, les semi-conducteurs de puissance, les MEMS, les LED et les techniques d'encapsulation avancées.

Les performances d’un procédé ALD dépendent non seulement du réacteur lui-même, mais aussi de la fiabilité et de la précision de son système d’alimentation en gaz. Au cœur de ce système se trouve l’armoire à gaz ALD, qui stocke, contrôle, surveille et achemine en toute sécurité des gaz de procédé d’ultra-haute pureté (UHP) vers la chambre de dépôt.

Une armoire à gaz ALD correctement conçue garantit un débit de gaz stable, une distribution exempte de contamination, la sécurité de l’opérateur et la conformité aux normes de l’industrie des semi-conducteurs. Cet article présente les principaux composants d’une armoire à gaz ALD, son architecture de distribution de gaz et les principes d’ingénierie qui garantissent un fonctionnement fiable dans la fabrication avancée de semi-conducteurs.

Qu’est-ce qu’une armoire à gaz ALD ?

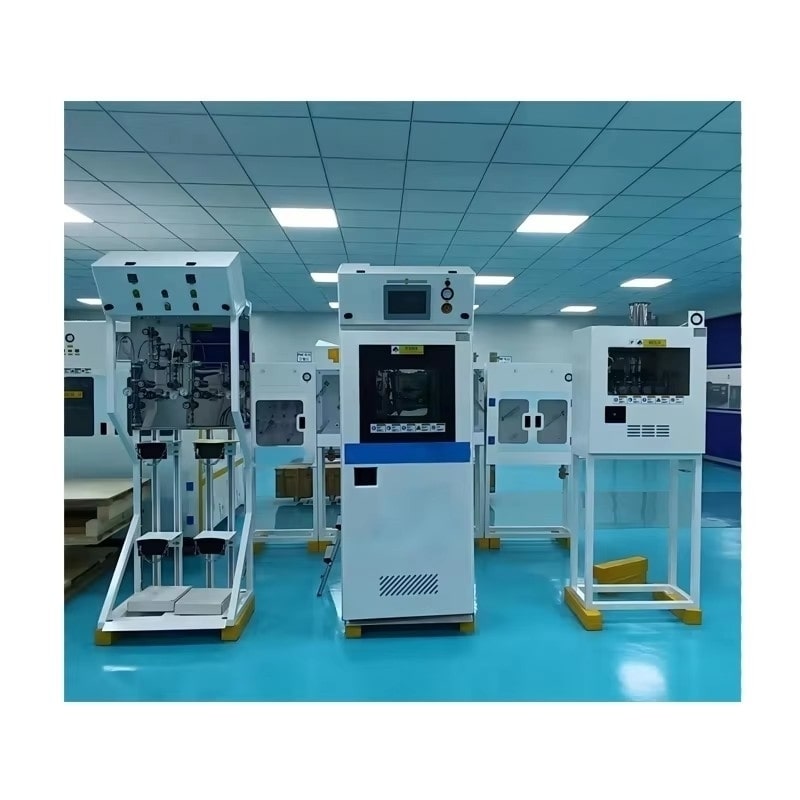

Une armoire à gaz ALD est un système intégré de gestion des gaz conçu pour acheminer des gaz de procédé hautement purifiés depuis des bouteilles de gaz vers les équipements ALD, en contrôlant avec précision la pression, le débit et la durée.

Contrairement aux systèmes de gaz industriels conventionnels, les applications ALD dans le domaine des semi-conducteurs exigent :

Une distribution de gaz d’ultra-haute pureté
Une génération nulle de particules
Un volume mort minimal
Des taux de fuite extrêmement faibles
Une régulation précise de la pression
Une surveillance automatisée de la sécurité
Une capacité de purge rapide
Un approvisionnement continu en gaz
Les gaz généralement traités comprennent :

Le triméthylaluminium (TMA)
Le tétrachlorure de titane (TiCl₄)
Les précurseurs d’hafnium
L’ammoniac (NH₃)
L’azote (N₂)
L’argon (Ar)
L’hydrogène (H₂)
L’oxygène (O₂)
L’ozone (O₃)
Le silane (SiH₄)
L’hexafluorure de tungstène (WF₆)
Bon nombre de ces gaz sont toxiques, pyrophoriques, corrosifs ou hautement réactifs, ce qui rend indispensable la conception d’une armoire à gaz sophistiquée.

Architecture globale d’alimentation en gaz
Une architecture d’alimentation en gaz pour l’ALD se compose de plusieurs sous-systèmes interconnectés qui fonctionnent ensemble pour maintenir la pureté des gaz et la stabilité du procédé.

Le parcours typique du flux de gaz comprend :

Bouteille de gaz

↓

Ensemble de raccordement de la bouteille

↓

Vanne de la bouteille

↓

Régulateur de pression

↓

Panneau de purge

↓

Collecteur de vannes

↓

Contrôleur de débit massique (MFC)

↓

Capteurs de pression

↓

Vannes d'isolement automatiques

↓

Conduite d’alimentation du procédé

↓

Réacteur ALD

↓

Système d’évacuation et d’épuration

Chaque étape est conçue pour éliminer toute contamination tout en assurant un contrôle précis du gaz.

Composants principaux d’une armoire à gaz ALD
1. Interface de bouteille de gaz
L’interface de bouteille relie les bouteilles de gaz spéciaux à l’armoire.

Caractéristiques principales :

Raccords à joint frontal VCR
Tubulure en acier inoxydable de haute pureté
Double confinement
Raccords étanches
Remplacement aisé des bouteilles
La plupart des fabricants de semi-conducteurs utilisent des tubulures soudées par orbite afin d’éliminer la génération de particules et le volume mort.

2. Ensemble de vanne de bouteille
La vanne de bouteille contrôle le débit initial de gaz dans le système.

Les systèmes modernes intègrent souvent :

Un actionnement pneumatique
Un arrêt automatique
Un retour d’information sur la position
Une isolation d’urgence
Une surveillance à distance
L’actionnement automatique minimise l’exposition de l’opérateur aux gaz dangereux.

3. Régulateurs de pression haute pureté
Les régulateurs de pression réduisent la pression de la bouteille à une pression de service stable adaptée au contrôle du processus.

Parmi leurs caractéristiques importantes, on peut citer :

Faible volume interne
Faible chute de pression
Haute sensibilité
Résistance à la corrosion
Construction à membrane métallique
Pour les applications dans le domaine des semi-conducteurs, les régulateurs sont généralement fabriqués à partir de :

Acier inoxydable 316L VIM-VAR
Hastelloy
Alliages de nickel
Les surfaces internes électropolies réduisent encore davantage la contamination.

4. Vannes à membrane
Les vannes à membrane de très haute pureté comptent parmi les composants les plus importants.

Leurs fonctions comprennent :

L'isolement des gaz
La commutation de débit
La purge
La séquence des opérations
L'arrêt d'urgence
Les vannes à membrane haut de gamme offrent :

Un taux de fuite d’hélium inférieur à 1×10⁻⁹ atm·cc/sec
Un circuit d’écoulement électropoli
Un volume mort minimal
Une durée de vie élevée
Un fonctionnement sans particules
Les membranes en alliage de cobalt offrent une résistance supérieure à la fatigue lors de cycles répétés.

5. Régulateurs de débit massique (MFC)
Le régulateur de débit massique mesure et régule avec précision le débit de gaz.

Précision typique :

±0,5 % à ±1 % de la pleine échelle

Les MFC sont essentiels car l’épaisseur du film ALD dépend directement du dosage des précurseurs.

Les MFC numériques avancés offrent :

Une réponse rapide
Une répétabilité élevée
Une communication numérique
Un étalonnage automatique
Un autodiagnostic
6. Capteurs et transducteurs de pression
La surveillance de la pression garantit un débit de gaz stable tout au long du cycle de dépôt.

Les mesures comprennent :

La pression de la bouteille
La pression de la conduite
La pression de processus
La pression différentielle
Les données de pression permettent :

La détection des fuites
La vérification du débit
L’optimisation du processus
La maintenance prédictive
7. Système de purge
La purge élimine les gaz résiduels avant l’introduction d’un autre précurseur.

Les gaz de purge courants comprennent :

L’azote de haute pureté
L’argon
Une conception adéquate du système de purge permet d’éviter :

La contamination croisée
Les réactions chimiques
La formation de particules
Les défauts de film
Les séquences de purge automatiques sont entièrement contrôlées par un logiciel d’automate programmable (PLC).

8. Collecteur de vannes
Le collecteur intègre plusieurs vannes dans un ensemble compact.

Les avantages sont les suivants :

Réduction des points de fuite
Configuration compacte
Commutation plus rapide des gaz
Maintenance simplifiée
Meilleure régularité du débit
Les collecteurs modernes sont soudés par orbite pour une propreté maximale.

9. Filtres à gaz
La contamination par des particules est une préoccupation majeure dans la fabrication de semi-conducteurs.

Les filtres à gaz éliminent généralement :

Les particules de 0,003 μm
L'humidité
La contamination métallique
Des filtres métalliques de haute pureté sont placés en amont des équipements critiques du processus.

10. Système de commande par API
L’automate programmable coordonne toutes les opérations de l’armoire.

Les fonctions comprennent :

Séquençage des vannes
Surveillance de la pression
Gestion des alarmes
Cycles de purge
Commande par verrouillage
Arrêt d’urgence
Interface opérateur
Les systèmes API modernes communiquent avec l’automatisation de l’usine à l’aide de protocoles tels que :

EtherNet/IP
PROFINET
Modbus TCP
SECS/GEM
Composants de sécurité
La manipulation de gaz dangereux utilisés en semi-conducteurs nécessite plusieurs systèmes de sécurité redondants.

Les dispositifs de sécurité typiques comprennent :

Détecteurs de fuites de gaz
Détectent :

L’hydrogène
Le silane
L’ammoniac
Gaz toxiques
Manque d’oxygène
Les mesures immédiates comprennent :

La fermeture des vannes des bouteilles
Le déclenchement des alarmes
Le démarrage des systèmes d’évacuation
L’arrêt de l’alimentation en gaz
Vannes d’arrêt automatiques
Des vannes pneumatiques à sécurité intégrée isolent immédiatement les gaz dangereux en cas d’urgence.

Système de ventilation
Une ventilation continue empêche l’accumulation de gaz à l’intérieur de l’armoire.

Le débit d’air type varie entre :

200 et 500 CFM selon la taille de l’enceinte.

Détection d’incendie
Certaines enceintes sont équipées de :

Capteurs de chaleur
Détecteurs de fumée
Détecteurs de flammes
Ces dispositifs s’intègrent aux systèmes d’urgence de l’installation.

Arrêt d’urgence (E-Stop)
Le bouton d’arrêt d’urgence (E-Stop) coupe immédiatement :

L’alimentation en gaz
La commande pneumatique
Les sorties électriques
tout en maintenant la ventilation de sécurité essentielle.

Considérations relatives à la pureté des gaz
Même une contamination de l’ordre de quelques parties par milliard peut nuire à la qualité du film ALD.

Les sources de contamination critiques comprennent :

L’humidité
L’oxygène
Les hydrocarbures
Les particules métalliques
Les résidus organiques
Pour garantir la pureté, les fabricants ont recours à :

Des tubulures électropolies
La soudure orbitale
Des vannes de haute pureté
Des raccords à joint métallique
Un assemblage en salle blanche
Des tests d’étanchéité à l’hélium
Une purge à l’azote
La rugosité de surface interne est généralement inférieure à :

Ra 10 μin (0,25 μm)

Automatisation et surveillance intelligente
Les usines de semi-conducteurs modernes adoptent de plus en plus les technologies de l’Industrie 4.0.

Les armoires à gaz ALD intelligentes offrent :

Une surveillance en temps réel
Des diagnostics à distance
Une connectivité au cloud
Une maintenance prédictive
Suivi automatique de la consommation de gaz
Enregistrement des données historiques
Analyse des tendances des alarmes
Des capteurs numériques surveillent en continu :

La pression
La température
La position des vannes
La concentration de gaz
Le débit
Cela permet une maintenance proactive avant que des défaillances ne surviennent.

Matériaux utilisés dans les armoires à gaz ALD
Le choix des matériaux influence considérablement le contrôle de la contamination et la résistance à la corrosion.

Les matériaux couramment utilisés sont les suivants :

Composant Matériau
Tuyauterie Acier inoxydable 316L EP
Vanne à membrane 316L VIM-VAR
Membrane Alliage de cobalt
Régulateur de pression Hastelloy / 316L
Raccords Acier inoxydable VCR
Boîtier de filtre Acier inoxydable électropoli
Ces matériaux offrent une excellente résistance à la corrosion et des performances d’ultra-propreté.

Applications des armoires à gaz ALD
Les armoires à gaz ALD sont largement utilisées dans :

La fabrication de plaquettes de semi-conducteurs
La production de puces mémoire
La fabrication de circuits intégrés logiques
Le traitement des semi-conducteurs de puissance
La fabrication de MEMS
Fabrication d’OLED
Production de LED
Fabrication de panneaux solaires photovoltaïques
Recherche en nanotechnologie
Laboratoires universitaires
Chaque application exige un approvisionnement en gaz extrêmement stable et un contrôle rigoureux de la contamination.

Choisir la bonne armoire à gaz ALD
Lorsqu’ils évaluent une armoire à gaz ALD, les ingénieurs doivent tenir compte des éléments suivants :

Compatibilité des gaz
Nombre de conduites de gaz
Plage de pression
Précision du débit
L'efficacité de la purge
L'étanchéité
Les certifications de sécurité
Les fonctionnalités du PLC
L'accessibilité pour la maintenance
L'évolutivité future
Le choix d'une armoire conçue pour la chimie spécifique de votre procédé permet d'optimiser le temps de fonctionnement, d'améliorer le rendement et de réduire les risques opérationnels.

Tendances futures des systèmes d'alimentation en gaz ALD
La prochaine génération d'armoires à gaz ALD évolue pour répondre aux exigences avancées de la fabrication de semi-conducteurs. Parmi les principales tendances, on peut citer :

La maintenance prédictive assistée par l’IA
La simulation par jumeau numérique
Une cybersécurité renforcée pour les systèmes de contrôle industriels
Une architecture modulaire des armoires
Une densité d’intégration plus élevée
Des réseaux de capteurs intelligents
Des systèmes pneumatiques à haut rendement énergétique
La commutation automatisée des sources de gaz
La surveillance à distance de l’état de santé des systèmes
Une compatibilité totale avec les usines de semi-conducteurs intelligentes
À mesure que la géométrie des dispositifs continue de se réduire au-delà du nœud des 2 nm et que de nouveaux matériaux font leur apparition, les systèmes d’alimentation en gaz devront offrir encore plus de précision, de propreté et de fiabilité.


Conclusion
L’armoire à gaz ALD est un sous-système essentiel à la fabrication de semi-conducteurs, servant de base à une alimentation en gaz sûre, stable et d’une pureté ultra-élevée. Chaque composant — des raccords de bouteilles et régulateurs de pression aux vannes à membrane, régulateurs de débit massique, systèmes de purge et automatisation par API — joue un rôle essentiel dans le maintien de l’intégrité du processus et la garantie de la sécurité des opérateurs.

Une architecture de distribution de gaz bien conçue permet non seulement de minimiser la contamination et d’améliorer la qualité des films, mais aussi d’optimiser la disponibilité des équipements, la conformité réglementaire et l’efficacité opérationnelle à long terme. Alors que la technologie ALD continue de se développer dans les applications avancées des semi-conducteurs, des MEMS, des OLED et des nanotechnologies, l’investissement dans des systèmes d’armoires à gaz haute performance restera essentiel pour atteindre une précision de fabrication supérieure et des rendements de production constants.
