Vannes à membrane électropolies 5 Ra pour la régulation des gaz et fluides de très haute pureté

Dans le domaine des systèmes de régulation des gaz et fluides de très haute pureté (UHP), la précision et la propreté sont primordiales. Des secteurs tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique, la biotechnologie et la production de gaz spéciaux exigent des composants qui minimisent les risques de contamination tout en garantissant des performances fiables. Parmi ces composants critiques, les vannes à membrane électropolies 5 Ra s’imposent comme la référence absolue pour la manipulation de gaz et de fluides sensibles. La désignation « 5 Ra » fait référence à une rugosité de surface moyenne (Ra) de 5 micro-pouces ou moins, obtenue grâce à l’électropolissage — un procédé qui améliore la finesse et la pureté de la surface. Cet article explore en détail les aspects techniques de ces vannes, en examinant leur conception, leurs avantages, leurs applications et les considérations relatives à leur entretien, et en soulignant pourquoi elles sont indispensables dans les environnements UHP.

Les vannes à membrane fonctionnent à l’aide d’une membrane flexible qui isole le circuit de fluide du mécanisme d’actionnement de la vanne. Cette conception empêche tout contact direct entre le fluide de process et les contaminants potentiels provenant du corps ou de la tige de la vanne, ce qui les rend idéales pour les systèmes UHP. Associées à l’électropolissage pour obtenir une finition de 5 Ra, ces vannes offrent une propreté inégalée, réduisant la génération de particules, le dégazage et l’adhérence microbienne. Alors que les industries mondiales s’orientent vers des normes de pureté toujours plus élevées — sous l’impulsion des progrès de la microélectronique et des bioprocédés —, l’adoption de ces vannes a connu un essor fulgurant, garantissant la conformité à des réglementations strictes telles que celles de la SEMI (Semiconductor Equipment and Materials International) et aux directives de la FDA.

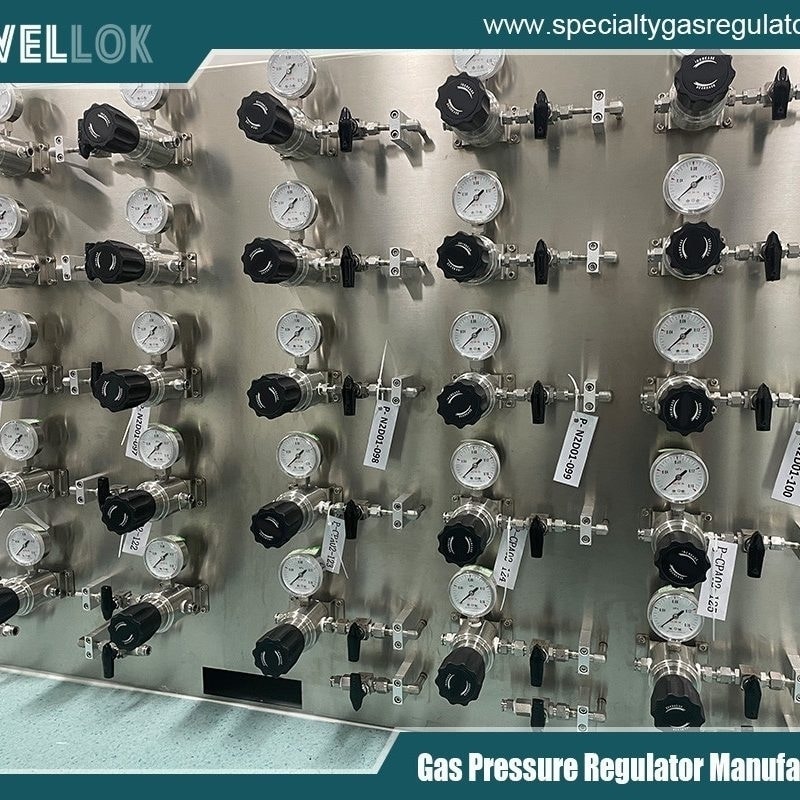

Fabricants de régulateurs de gaz spéciaux haute pression
Comprendre l’électropolissage et la rugosité de surface

L’électropolissage est un procédé électrochimique qui enlève de la matière d’une surface métallique afin d’obtenir une finition lisse, semblable à un miroir. Contrairement au polissage mécanique, qui peut introduire des rayures ou des particules incrustées, l’électropolissage dissout de manière préférentielle les pics de surface, ce qui se traduit par une topographie uniformisée. Pour les vannes à membrane, généralement fabriquées en acier inoxydable 316L ou en d’autres alliages résistants à la corrosion, ce procédé permet non seulement de lisser la surface, mais aussi de la passiver, en formant une couche d’oxyde riche en chrome qui améliore la résistance à la corrosion.

La valeur Ra mesure la rugosité de surface en tant que moyenne arithmétique des écarts absolus du profil par rapport à la ligne moyenne. Une finition de 5 Ra indique une surface exceptionnellement lisse, souvent requise pour les applications UHP où même des irrégularités microscopiques peuvent piéger des contaminants ou favoriser la prolifération bactérienne. En comparaison, les surfaces usinées standard peuvent présenter un Ra de 32 ou plus, ce qui est insuffisant pour les systèmes où la pureté est un critère essentiel. Pour obtenir un Ra de 5 par électropolissage, il faut immerger les composants de la vanne dans un bain d’électrolyte, appliquer un courant continu et contrôler des paramètres tels que la température, la tension et la durée d’immersion. On obtient ainsi une surface non seulement plus lisse, mais également exempte de bavures, de piqûres et d’inclusions, ce qui réduit le risque de libération de particules pendant le fonctionnement.

Dans le contrôle des fluides gazeux UHP, la rugosité de surface a un impact direct sur l’intégrité du système. Les surfaces rugueuses peuvent retenir de l’humidité, des résidus organiques ou des particules métalliques, entraînant une contamination dans les processus en aval. Par exemple, dans les usines de semi-conducteurs, même des niveaux d’impuretés de l’ordre de quelques parties par milliard (ppb) peuvent compromettre le rendement des plaquettes. Les surfaces électropolies à 5 Ra minimisent ces risques en facilitant le nettoyage et en accélérant la purge, garantissant ainsi que les gaz tels que l’azote, l’argon ou les mélanges spécialisés restent non contaminés.

Conception et fonctionnement des vannes à membrane

Les vannes à membrane se composent d’un corps, d’un chapeau, d’une membrane et d’un actionneur. La membrane, souvent fabriquée à partir d’élastomères tels que l’EPDM ou le PTFE, ou d’alliages métalliques pour les variantes UHP, agit comme une barrière qui fléchit pour ouvrir ou fermer le passage du fluide. Sur les modèles électropolissés à 5 Ra, toutes les surfaces en contact avec le fluide sont traitées pour répondre aux critères de rugosité. Cela inclut le siège de vanne, le rebord (la partie surélevée contre laquelle la membrane assure l’étanchéité) et les passages internes.

L’actionnement peut être manuel, pneumatique ou électrique, les options pneumatiques étant privilégiées dans les systèmes UHP automatisés en raison de leur fiabilité et de leur fonctionnement propre. Les actionneurs pneumatiques utilisent de l’air propre et sec pour déplacer la membrane, ce qui évite le recours à des composants électriques susceptibles d’introduire des interférences électromagnétiques dans des environnements sensibles. La conception de la vanne garantit un volume mort nul, c’est-à-dire l’absence de poches où le fluide pourrait stagner, ce qui est crucial pour prévenir la contamination croisée dans les conduites multigaz.

Les principales spécifications techniques de ces vannes comprennent des pressions nominales allant jusqu’à 150 psi ou plus, des plages de température de -40 °C à 150 °C et des taux de fuite aussi faibles que 1×10⁻⁹ scc/sec d’hélium. Les configurations des raccords varient : joint frontal (VCJ), soudure bout à bout de tubes ou raccords sanitaires, ce qui permet une intégration transparente dans les canalisations existantes. Pour la régulation des gaz d’ultra-haute pureté, les vannes sont souvent équipées de membranes à plusieurs tours pour un étranglement précis, contrairement aux vannes à bille tout ou rien qui peuvent provoquer des pics de pression.

Avantages dans les applications d’ultra-haute pureté

Le principal avantage des vannes à membrane électropolies de classe 5 Ra réside dans leur contribution à la pureté du système. L’électropolissage élimine les dommages sous-jacents liés à la fabrication, supprimant ainsi les sites propices à l’apparition de la corrosion. Ceci est essentiel pour la manipulation de gaz corrosifs tels que le chlorure d’hydrogène ou le silane, où la corrosion par piqûres pourrait entraîner des fuites ou des défaillances. La surface lisse réduit également le dégazage — c'est-à-dire la libération de gaz ou de substances volatiles piégés —, ce qui est essentiel dans les systèmes sous vide ou à basse pression.

La fiabilité est un autre avantage majeur. Les membranes de ces vannes peuvent supporter des millions de cycles sans défaillance, grâce à des matériaux résistants à la fatigue et à des géométries optimisées. Contrairement aux vannes à siège ou à pointeau, les vannes à membrane ne comportent aucune pièce coulissante ou rotative dans le circuit de fluide, ce qui minimise l’usure et la génération de particules. Cela se traduit par un temps moyen entre pannes (MTBF) plus long et une réduction des temps d’arrêt dans les environnements de production.

Du point de vue de la propreté, ces vannes sont compatibles avec des protocoles de nettoyage rigoureux, tels que ceux utilisant de l’eau déionisée ou une purge au gaz inerte. La finition 5 Ra permet une passivation et une stérilisation efficaces, conformes aux normes ISO 14644 relatives aux salles blanches. Dans les applications pharmaceutiques, elles empêchent l’accumulation de charge microbienne, garantissant ainsi la conformité aux bonnes pratiques de fabrication actuelles (cGMP).

L’efficacité énergétique est un avantage souvent négligé. Les surfaces internes lisses réduisent la résistance à l’écoulement, ce qui diminue les pertes de charge et les besoins en pompage dans les systèmes de distribution de fluides. Cela peut se traduire par des économies significatives dans les opérations à grande échelle, telles que les collecteurs de distribution de gaz dans les usines de fabrication de semi-conducteurs.

Applications dans divers secteurs

La fabrication de semi-conducteurs représente le plus grand marché pour les vannes à membrane électropolies de classe 5 Ra. Dans les procédés de dépôt chimique en phase vapeur (CVD) ou de gravure, un contrôle précis des gaz précurseurs est essentiel. Ces vannes régulent les débits dans les armoires à gaz, les boîtiers de vannes (VMB) et les purificateurs au point d’utilisation, en maintenant les niveaux de pureté en dessous de 1 ppb pour l’humidité et l’oxygène.

Dans les secteurs pharmaceutique et biotechnologique, ces vannes sont utilisées dans les équipements de biotransformation pour la manipulation de gaz et de fluides stériles. Par exemple, dans les fermenteurs ou les systèmes de chromatographie, elles contrôlent les gaz d’aération tels que l’oxygène ou le dioxyde de carbone, empêchant ainsi toute contamination susceptible d’altérer les lots. Leurs surfaces électropolies sont compatibles avec les procédures de nettoyage en place (CIP) et de stérilisation en place (SIP), garantissant ainsi un fonctionnement hygiénique.

Les industries des gaz spéciaux, notamment celles produisant des mélanges d’étalonnage pour les instruments d’analyse, s’appuient sur ces vannes pour le mélange et la distribution. Dans l’aérospatiale et la défense, elles gèrent les gaz propulseurs dans les bancs d’essai, où la pureté influe sur les performances et la sécurité.

Parmi les applications émergentes figurent les systèmes de piles à combustible à hydrogène et la recherche sur les matériaux avancés, où l’hydrogène ultra-haut de pureté (UHP) ou les gaz rares exigent un contrôle irréprochable. À mesure que les industries adoptent les principes de l’Industrie 4.0, les versions « intelligentes » de ces vannes, dotées de capteurs intégrés pour la surveillance du débit et la maintenance prédictive, gagnent du terrain.

Comparaison avec d’autres technologies de vannes

Si les vannes à membrane excellent dans les scénarios impliquant des gaz ultra-hauts de pression (UHP), d’autres solutions telles que les vannes à soufflet ou les vannes à bille ont leurs propres niches. Les vannes à soufflet offrent une isolation similaire mais peuvent être plus encombrantes et plus coûteuses, avec un risque de fatigue du soufflet. Les vannes à bille, bien que rentables pour un usage général, introduisent des particules dues à l’usure du siège et ne conviennent pas aux applications UHP en raison de taux de fuite plus élevés.

Les vannes à pointeau permettent un contrôle précis mais exposent les filetages au fluide, ce qui présente un risque de contamination. En termes de finition de surface, les vannes polies mécaniquement peuvent atteindre une rugosité de 10 à 15 Ra, mais elles ne bénéficient pas des avantages de la passivation offerts par l’électropolissage, ce qui les rend plus sensibles à la corrosion.

Dans l’ensemble, les vannes à membrane électropolies à 5 Ra offrent un bon équilibre entre coût, performances et pureté, ce qui les rend préférables pour la plupart des besoins de régulation des fluides gazeux à ultra-haute pression.

Installation, maintenance et bonnes pratiques

Une installation correcte est essentielle pour obtenir des performances optimales. Les vannes doivent être montées dans des orientations qui empêchent l’affaissement de la membrane, généralement avec l’actionneur orienté vers le haut. La tuyauterie doit être propre et exempte de débris ; la soudure orbitale est préférable pour les raccordements afin de préserver l’intégrité du système.

La maintenance implique le remplacement périodique de la membrane, en fonction du nombre de cycles ou d’inspections visuelles. Des essais non destructifs, tels que la détection de fuites à l’hélium, permettent de vérifier l’intégrité de l’étanchéité. Les protocoles de nettoyage comprennent un rinçage à l’azote de haute pureté suivi d’un séchage sous vide pour éliminer les résidus.

Parmi les bonnes pratiques, il convient de choisir des vannes dotées de certifications traçables pour les matériaux et les finitions, garantissant la compatibilité avec les pressions du système et les fluides. Il est essentiel de former le personnel à la manipulation afin d’éviter les rayures superficielles, car même des dommages mineurs peuvent compromettre la pureté.

Fabricants de régulateurs de gaz spéciaux haute pression
Conclusion

Les vannes à membrane électropolies 5 Ra représentent le summum de l’ingénierie pour le contrôle des fluides gazeux de très haute pureté. Leurs surfaces lisses et passivées, associées à une isolation robuste par membrane, offrent une pureté, une fiabilité et une efficacité inégalées. À mesure que les industries évoluent vers une précision à l’échelle nanométrique et des procédés stériles, ces vannes continueront à jouer un rôle vital, en garantissant la qualité des produits et la sécurité opérationnelle. En investissant dans des composants aussi avancés, les entreprises peuvent atteindre des performances supérieures tout en répondant aux exigences rigoureuses de la fabrication moderne.
