Garantir un approvisionnement ininterrompu en hélium grâce à des collecteurs de commutation automatique de gaz

{{{sourceTextContent.subTitle}}}

Garantir un approvisionnement ininterrompu en hélium grâce à des collecteurs de commutation automatique de gaz

{{{sourceTextContent.description}}}

Dans les applications critiques, allant de l’imagerie par résonance magnétique (IRM) à la fabrication de semi-conducteurs en passant par la recherche de pointe, l’hélium est une ressource irremplaçable. Ses propriétés uniques, notamment son inertie et son point d’ébullition extrêmement bas, en font un élément indispensable ; pourtant, sa chaîne d’approvisionnement est fragile, marquée par la rareté et la volatilité des prix. Toute interruption de l'approvisionnement en hélium peut entraîner des arrêts d'activité catastrophiques, des pertes financières importantes et une mise en péril de la sécurité. Cet article explore le rôle central des systèmes automatisés de collecteurs de commutation de gaz pour garantir un approvisionnement en hélium continu, fiable et sûr. Nous examinerons en détail leurs principes de fonctionnement, leurs composants clés, leurs avantages et les considérations essentielles à leur mise en œuvre, en fournissant un plan technique visant à préserver les opérations dépendantes de l’hélium.

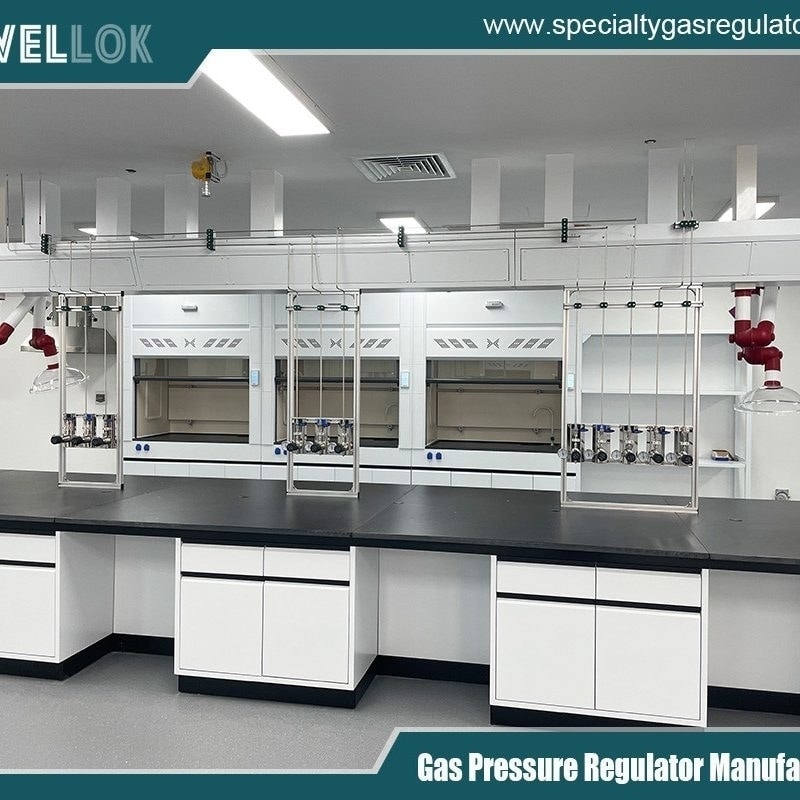

Fabricants de collecteurs de commutation de bouteilles de gaz
Fabricants de collecteurs de commutation de bouteilles de gaz
L’impératif de l’hélium et le défi de la continuité
L’hélium (He) n’est pas simplement un gaz industriel parmi d’autres ; c’est un élément stratégique non renouvelable. Extrait principalement des réserves de gaz naturel, son approvisionnement mondial est géographiquement concentré et soumis à des pressions géopolitiques et économiques. Au-delà des ballons de fête, ses applications critiques sont nombreuses :

Santé : refroidissement des aimants supraconducteurs dans les scanners IRM. Une « perte de supraconductivité » due à l’évaporation de l’hélium représente une urgence coûtant plusieurs millions de dollars.
Fabrication de haute technologie : indispensable pour créer des atmosphères inertes dans la croissance des fibres optiques et des cristaux semi-conducteurs (par exemple, pour les plaquettes de silicium), et comme gaz vecteur en chromatographie.
Analyse et recherche : utilisé en chromatographie en phase gazeuse (CPG), en chromatographie en phase gazeuse couplée à la spectrométrie de masse (CPG-SM), et comme cryogène dans les spectromètres à résonance magnétique nucléaire (RMN) et les accélérateurs de particules.
Détection des fuites : la norme industrielle pour les tests de fuite à haute sensibilité en raison de sa petite taille atomique.
Le point commun à toutes ces applications est la nécessité d’un approvisionnement ininterrompu. Le changement manuel de bouteille comporte des risques : erreur humaine, fluctuations de pression et contamination potentielle due à l’entrée d’air. Pour un aimant d’IRM, même une brève exposition à l’air (contenant de l’oxygène et de l’humidité) peut dégrader la bobine supraconductrice. Dans un laboratoire de chromatographie en phase gazeuse (CPG), une interruption d’approvisionnement peut compromettre des échantillons en cours d’analyse depuis longtemps et nécessiter un recalibrage complet du système.

C’est là que les collecteurs de commutation automatique de gaz passent du statut de simple commodité à celui d’élément d’infrastructure essentiel.

Architecture du système et principes de fonctionnement
Un collecteur de commutation automatique est un système intelligent conçu pour basculer automatiquement l’alimentation en gaz d’une source principale (« en service ») vers une source secondaire (« de réserve ») lorsque la source principale est épuisée. Pour les systèmes à hélium, ceux-ci sont généralement configurés pour des bouteilles à haute pression (par exemple, 200 à 300 bars) ou des dewars d’hélium liquide équipés de vaporisateurs.

2.1 Composants principaux :

Double flux d’entrée : reliés aux sources d’hélium principale et secondaire. Chaque entrée est équipée d’un régulateur permettant de réduire la haute pression de la bouteille à une pression système constante et utilisable (par exemple, 10 bars).
Transducteurs de pression ou pressostats : le « cerveau » du système. Ces capteurs surveillent en continu la pression dans la conduite d’alimentation principale en aval de son régulateur.
Électrovannes : vannes à commande électrique (normalement ouvertes ou normalement fermées) contrôlées par la logique du système. Elles isolent ou relient les alimentations principale et secondaire.
Clapets anti-retour : essentiels pour empêcher le reflux de gaz de l’alimentation active vers la source épuisée ou toute contamination croisée entre les conduites primaire et secondaire.
Panneau de commande/contrôleur logique : un contrôleur logique à semi-conducteurs ou programmable (PLC) qui reçoit les signaux des capteurs de pression. Il est programmé avec un point de consigne de basculement — un seuil de pression à partir duquel il déclenche la commutation.
Système d’alarme et de notification : alarmes visuelles (feux clignotants) et sonores, ainsi que des notifications à distance de plus en plus courantes (e-mail, SMS, traps SNMP) pour alerter le personnel d’un événement de basculement et de la nécessité de remplacer la bouteille vide.
Régulateur de sortie et vanne de purge : Permet un réglage final de la pression pour l’application finale. Une vanne de purge manuelle est souvent incluse pour l’entretien du système ou la purge après le remplacement d’une bouteille.
2.2 La séquence de basculement :

Fonctionnement normal : l’hélium s’écoule depuis les bouteilles principales, passe par l’électrovanne ouverte, traverse le clapet anti-retour, puis est acheminé vers l’application. L’électrovanne secondaire est fermée. Le contrôleur surveille la pression de la conduite principale.
Détection d’épuisement : à mesure que la bouteille principale se vide, sa pression commence à chuter. Dès que la pression passe en dessous du seuil de basculement prédéfini (soigneusement réglé au-dessus de la pression d’entrée minimale requise pour l’application), le contrôleur déclenche une action.
Commutation automatique : le contrôleur envoie un signal pour fermer l’électrovanne principale et ouvrir simultanément l’électrovanne secondaire. Les clapets anti-retour garantissent que le débit s'effectue uniquement de la source secondaire vers la sortie. Cette transition s'effectue en quelques millisecondes, ce qui permet de maintenir la pression du système sans interruption.
Activation de l'alarme : Immédiatement après la commutation, le système active les alarmes locales et envoie des alertes à distance, signalant que la source principale est vide et doit être remplacée.
Remplacement et réinitialisation de la bouteille : Le personnel remplace la bouteille principale vide. Une fois la nouvelle bouteille raccordée, purgée (si nécessaire) et sa vanne ouverte, la pression du système est rétablie. Le collecteur peut alors être réinitialisé manuellement ou automatiquement, désignant la nouvelle bouteille comme source principale ou secondaire, selon la logique du système.

Avantages techniques et principaux bénéfices
La mise en œuvre d’un système de basculement automatique apporte des avantages considérables sur les plans opérationnel, sécuritaire et économique.

Zéro temps d’arrêt et intégrité du processus : l’avantage fondamental. Les instruments d’analyse continuent de fonctionner, les aimants d’IRM restent stables et les processus de fabrication ne sont pas affectés par l’épuisement des bouteilles. Cela protège les expériences sensibles, les lots de production et les plannings des patients.
Sécurité renforcée : en automatisant une tâche routinière mais critique, le système réduit la nécessité de manipuler fréquemment des bouteilles à haute pression, minimisant ainsi les risques associés. Il empêche également la situation dangereuse où un système fonctionnerait jusqu’à atteindre le vide complet, ce qui pourrait entraîner l’aspiration de contaminants ou d’air.
Prévention de la contamination : la commutation rapide et étanche, associée à des clapets anti-retour, minimise le risque de diffusion inverse d’air ou d’humidité dans les conduites de gaz, ce qui est primordial pour maintenir la pureté de l’hélium (souvent de 99,999 % ou plus pour les grades 5,0/5,5).
Efficacité opérationnelle et économies de main-d’œuvre : le personnel est libéré de la surveillance constante de la pression et des tâches urgentes de changement de bouteille. Les alertes permettent un remplacement planifié et efficace des bouteilles pendant les heures de travail normales, plutôt que lors d’interventions d’urgence.
Stabilité de la pression et qualité des données : élimine les chutes et les pics de pression associés aux changements manuels de bouteille. Pour les instruments tels que les GC-MS, cela garantit des signaux de ligne de base stables et des résultats reproductibles.
Optimisation de l’approvisionnement : cela facilite l’utilisation de packs de bouteilles plus volumineux ou de dewars à hélium liquide comme source principale, les bouteilles servant de réserve, ce qui optimise la logistique de livraison et peut améliorer le coût unitaire du gaz.

Considérations essentielles relatives à la conception et à la mise en œuvre
La conception et la définition des spécifications d’un système de commutation automatique d’hélium exigent une attention particulière aux détails.

Compatibilité des matériaux et intégrité de l’hélium : tous les matériaux en contact avec le fluide (en particulier les joints) doivent être compatibles avec l’hélium à haute pression. L’utilisation de joints spécifiques à l’hélium (souvent fabriqués à partir de matériaux tels que le Kel-F/PCTFE) est obligatoire, car les élastomères standard peuvent laisser passer l’hélium, entraînant des fuites lentes et une perte de pureté.
Exigences de pureté : Le collecteur doit être constitué de composants à haute intégrité et étanches à l’hélium (par exemple, des raccords VCJ ou à joint frontal plutôt que des filetages coniques). Pour les applications à ultra-haute pureté (UHP), le système doit être électropoli, certifié propre et pouvoir faire l’objet d’un traitement thermique.
Étalonnage du point de commutation : celui-ci n’est pas arbitraire. Il doit être calculé en fonction de la pression d’entrée minimale requise par l’application, des caractéristiques du régulateur et de la perte de charge dans le système. Un réglage trop bas risque d’entraîner une interruption de l’alimentation ; un réglage trop élevé entraîne un gaspillage de gaz utilisable dans le « fond » de la bouteille.
Hiérarchie et intégration des alarmes : les systèmes doivent proposer des alarmes à plusieurs niveaux : une « pré-alarme » avertissant d’un épuisement imminent, une « alarme de basculement » principale et une alarme critique si l’alimentation secondaire devient également insuffisante. L’intégration aux systèmes de gestion technique des bâtiments (GTB) ou aux plateformes de surveillance centralisées est une fonctionnalité essentielle pour la gestion des installations.
Conception à sécurité intégrée : le système doit revenir par défaut à un état sûr en cas de coupure de courant (par exemple, les vannes restent ouvertes ou fermées selon l’évaluation des risques de l’application). Des capteurs de pression redondants ou une alimentation électrique de secours peuvent s’avérer nécessaires pour les applications critiques telles que l’IRM.
Ventilation et sécurité : bien que l’hélium soit non toxique, c’est un gaz asphyxiant. Les collecteurs, en particulier ceux situés dans des espaces clos, doivent être installés avec une ventilation adéquate. Envisagez l’installation de détecteurs d’appauvrissement en oxygène dans la pièce.

Configurations avancées et tendances futures
Au-delà du système standard à double alimentation, il existe des configurations plus sophistiquées :

Collecteurs à plusieurs batteries : utilisation de trois batteries de bouteilles ou plus, avec un système permettant de faire tourner leur utilisation de manière uniforme, garantissant ainsi une extraction maximale du gaz et une autonomie prolongée entre les interventions de maintenance.
Alimentation de secours « liquide vers bouteilles » : une alimentation principale provenant d’un grand dewars d’hélium liquide équipé d’un évaporateur, soutenue par une batterie de bouteilles haute pression. Cette configuration est courante dans les grands centres de recherche ou les hôpitaux disposant de plusieurs IRM.
Gestion « entièrement automatisée » des gaz : intégration du collecteur à un système de suivi des stocks (via des balances ou des algorithmes de pression/débit) afin de générer automatiquement des commandes auprès des fournisseurs de gaz, créant ainsi une chaîne d’approvisionnement véritablement autonome.
IoT et analyse prédictive : les collecteurs modernes dotés d’une connectivité numérique peuvent transmettre des données de performance, permettant ainsi une maintenance prédictive (par exemple, la détection de la dérive des régulateurs) et une analyse plus approfondie des schémas de consommation de gaz.
Fabricants de collecteurs de commutation de bouteilles de gaz
Fabricants de collecteurs de commutation de bouteilles de gaz
Conclusion
À une époque où l’hélium est une ressource précieuse et indispensable, laisser son approvisionnement à des processus manuels et intermittents constitue un risque inacceptable. Les collecteurs de changement automatique de bouteilles de gaz représentent une solution technique aboutie, robuste et intelligente pour relever le défi de la continuité. Il ne s’agit pas simplement d’une installation de plomberie ; ce sont des systèmes intégrés de sécurité et de fiabilité qui protègent des actifs valant plusieurs millions de dollars, garantissent l’intégrité des processus sensibles et optimisent l’efficacité opérationnelle.

Investir dans un système de commutation automatique correctement spécifié, installé et entretenu n’est pas un supplément facultatif pour les utilisateurs d’hélium : c’est un élément fondamental d’une gestion responsable des risques opérationnels. En garantissant une alimentation en gaz permanente, ces systèmes constituent le fondement ininterrompu sur lequel reposent de manière fiable les avancées critiques dans les domaines de la santé, de la science et de l’industrie. Alors que la gestion responsable de l’hélium devient de plus en plus primordiale, le collecteur de commutation automatique s’impose comme une première ligne de défense pour préserver cet élément précieux et les travaux vitaux qu’il rend possibles.
