Système complet et intégré de gestion des gaz UHP de qualité « fab » pour salle blanche de classe 10 000

{{{sourceTextContent.subTitle}}}

Système complet et intégré de gestion des gaz UHP de qualité « fab » pour salle blanche de classe 10 000

{{{sourceTextContent.description}}}

Alors que la taille des composants semi-conducteurs continue de diminuer en 2026, la demande en systèmes d'alimentation en gaz d'ultra-haute pureté (UHP) s'est étendue au-delà des environnements ISO 1 à 5, les plus rigoureux, pour atteindre les salles blanches de classe 10 000 (ISO 7). Ces installations, bien que moins restrictives que les usines de pointe, sont essentielles pour le conditionnement, l’assemblage et la microélectronique de spécialité. Un système UHP intégré complet garantit que les gaz de procédé — tels que l’azote (N₂), l’argon (Ar) et les gaz réactifs spécialisés — maintiennent des niveaux de contaminants inférieurs aux seuils sub-ppb (parties par milliard) depuis la source jusqu’à l’outil de traitement.

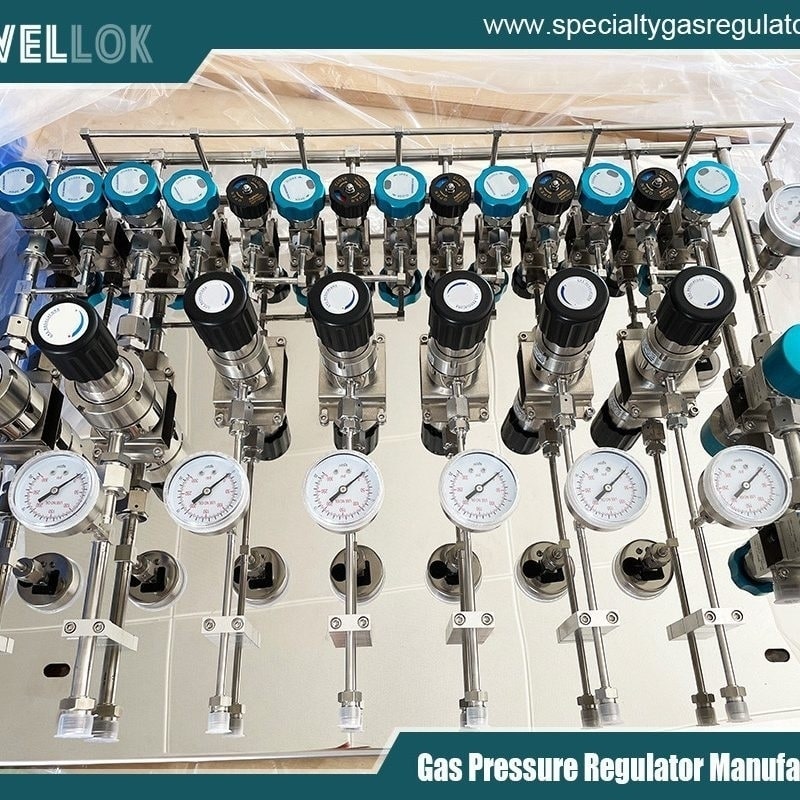

Fabricants de régulateurs de gaz spéciaux haute pression
Fabricants de régulateurs de gaz spéciaux haute pression
Contexte de classification des salles blanches (classe 10 000 / ISO 7)

Une salle blanche de classe 10 000 est définie par un nombre maximal admissible de particules de 352 000 particules (≥ 0,5 µm) par mètre cube. Pour les systèmes de gaz UHP fonctionnant dans cet environnement, le défi consiste à maintenir la pureté du gaz (99,9999 % ou plus) alors que l’air ambiant est nettement plus chargé en particules que dans une usine de classe ISO 5.

Les principales exigences environnementales 2026 pour ces systèmes sont les suivantes :

Renouvellement d’air : 60 à 90 renouvellements d’air par heure (ACH) pour garantir une élimination rapide des particules.
Pression positive : maintien d’une pression supérieure à celle des espaces adjacents afin d’empêcher les contaminants externes de pénétrer par les passages des conduites de gaz.
Étanchéité : tous les systèmes UHP préfabriqués doivent être soumis à un test d’étanchéité à l’hélium afin de garantir un environnement exempt de microperforations, ce qui est essentiel tant pour la pureté que pour la sécurité.

Composants principaux du système

1 Source et stockage de gaz (armoires à gaz)

Le système commence au niveau de l’armoire à gaz, qui abrite des bouteilles de haute pureté. Les conceptions modernes conformes à la norme 2026 utilisent des systèmes de contrôle entièrement automatiques dotés d’écrans tactiles et d’un cycle de purge automatique pour éviter toute contamination lors des changements de bouteilles.

Caractéristiques : balances intégrées ou transducteurs de pression pour une surveillance en temps réel, et limites programmables pour la commutation automatique entre les bouteilles de process et de purge.
2 Filtration et purification

Les purificateurs en ligne constituent le « cœur » des systèmes UHP ; ils éliminent les traces d’humidité, d’oxygène et d’hydrocarbures.

Technologies de pointe : les tendances du modèle 2026 s’orientent vers l’intégration de filtres basés sur la nanotechnologie qui ciblent des impuretés spécifiques au niveau moléculaire.
Spécifications : les filtres doivent retenir les particules jusqu’à 0,015 µm afin de garantir que le flux de gaz reste nettement plus pur que l’air ambiant de classe 10 000.
3 Réseau de distribution : tuyauterie et soudure

La distribution UHP utilise des tubes en acier inoxydable 316L électropolissés. L’électropolissage crée une surface lisse et non réactive présentant une rugosité moyenne (Ra) faible, ce qui minimise les zones où des particules ou des bactéries pourraient se loger.

Soudage orbital : tous les raccords sont assemblés par soudage orbital automatisé dans un environnement contrôlé afin d’éliminer les erreurs humaines et les sources de fuites.
Raccords : les raccords à joint d’étanchéité frontal restent la norme industrielle pour garantir l’étanchéité et l’intégrité de la haute pureté.
4 Contrôle et surveillance

Des capteurs intégrés permettent un suivi en temps réel de la qualité du gaz.

Régulateurs de débit massique (MFC) : ils régulent avec précision le débit de gaz pour répondre aux exigences du processus avec une grande répétabilité.
Systèmes d’analyse : la spectroscopie à cavité à résonance (CRDS) et d’autres collecteurs d’analyse à grande vitesse surveillent la contamination croisée sans risque de fuite.

Sécurité et conformité réglementaire (normes 2026)

Les exigences réglementaires de 2026 mettent l’accent sur les systèmes de gestion de la qualité (SGQ) numériques et la surveillance en temps réel.

Évacuation et détection : les hottes doivent être ventilées mécaniquement avec au moins six renouvellements d’air par heure et équipées d’un système de détection des gaz ambiants toxiques ou inflammables.
Verrouillages : les boutons d’arrêt d’urgence et les vannes d’arrêt automatiques doivent être verrouillés avec les alarmes incendie et de sécurité de la salle blanche.
Régulateur de pression vs soupape de surpression
Régulateur de pression vs soupape de surpression
Conclusion

Un système intégré de traitement des gaz UHP pour une salle blanche de classe 10 000 est une synergie sophistiquée entre du matériel électropoli, un contrôle de précision et une surveillance rigoureuse de la sécurité. En respectant les normes 2026 relatives au soudage orbital, aux tests d’étanchéité à l’hélium et à la surveillance analytique en temps réel, les fabricants peuvent garantir des rendements élevés et la sécurité opérationnelle dans des applications de semi-conducteurs de plus en plus complexes.
