Régulateur en acier inoxydable 316L de très haute pureté pour l'application PH3

{{{sourceTextContent.subTitle}}}

Régulateur en acier inoxydable 316L de très haute pureté pour l'application PH3

{{{sourceTextContent.description}}}

Le rôle crucial de la distribution de gaz dans la fabrication de haute technologie
Dans les environnements ultra-propres et contrôlés des usines de semi-conducteurs et des sites de production de LED, l’intégrité des gaz de procédé est une exigence absolue. Parmi ces gaz spéciaux, la phosphine (PH₃) compte parmi les plus critiques et les plus dangereux. Utilisée comme dopant clé pour introduire du phosphore dans les réseaux cristallins de silicium, la phosphine permet d’obtenir les propriétés électriques précises qui définissent la microélectronique moderne. Cependant, son extrême toxicité (une valeur limite d’exposition (TLV-TWA) de 0,3 ppm), sa nature pyrophorique (elle s’enflamme spontanément dans l’air à des concentrations supérieures à environ 1,8 %) et son potentiel corrosif en cas d’exposition à l’humidité font de sa manipulation un défi majeur en matière de sécurité et d’ingénierie. Au cœur de tout système de distribution de phosphine sûr et efficace se trouve un composant essentiel : le régulateur de pression de gaz 316L à ultra-haute pureté (UHP). Spécialement conçu à partir d’acier inoxydable 316L, ce dispositif est bien plus qu’un simple réducteur de pression ; il s’agit d’un dispositif de sécurité méticuleusement conçu, garantissant à la fois le contrôle de ce gaz mortel et la protection contre toute contamination du processus de fabrication, dont la valeur s’élève à plusieurs milliards de dollars.

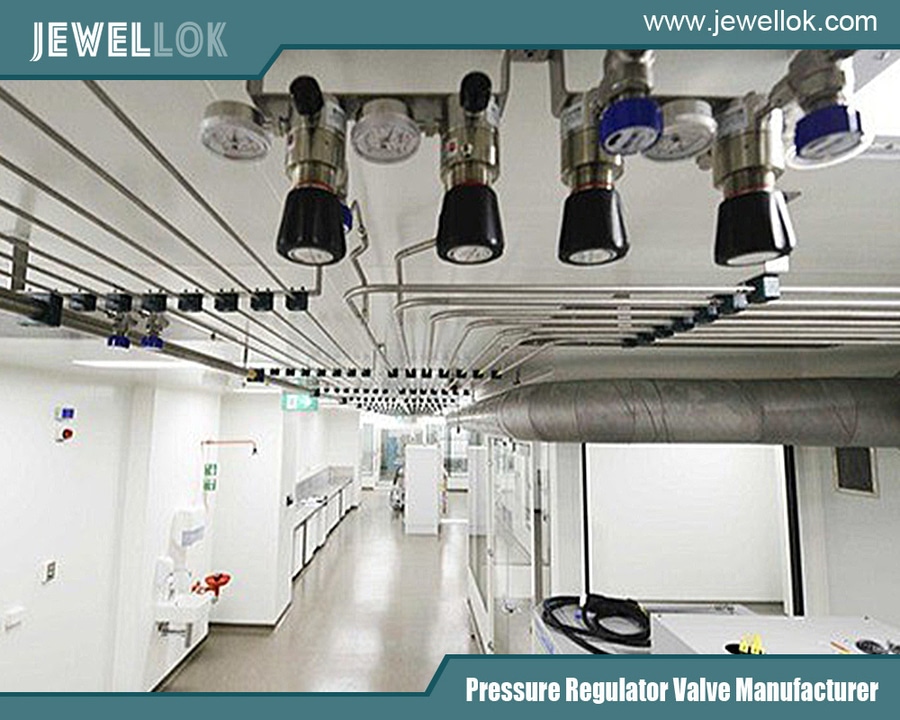

Fabricants de vannes pour gaz de haute pureté en Chine
Fabricants de vannes pour gaz de haute pureté en Chine
L’adversaire : comprendre la nature corrosive et dangereuse de la phosphine
Pour apprécier l’ingénierie qui se cache derrière un régulateur 316L UHP, il faut d’abord comprendre l’adversaire qu’il est destiné à combattre.

Toxicité : la phosphine est un puissant poison respiratoire, nécessitant des armoires à gaz, une surveillance continue et des protocoles de sécurité rigoureux. Tout régulateur doit être logé dans une armoire à gaz ventilée et ne doit présenter aucune fuite.

Pyrophoricité : sa tendance à s’enflammer au contact de l’air nécessite des conceptions qui éliminent les volumes morts où le gaz peut stagner et qui empêchent l’entrée d’air lors des changements de bouteille.

Corrosion en présence d’humidité : bien que la phosphine sèche soit relativement peu corrosive pour de nombreux métaux, la présence de traces d’humidité peut entraîner la formation d’acide phosphorique (H₃PO₄) et de ses divers dérivés. Ces composés acides attaquent violemment les métaux, entraînant corrosion, génération de particules et défaillance catastrophique. Cette corrosion induite par l’humidité est le principal facteur déterminant dans le choix des matériaux.

Le matériau de choix : pourquoi l’acier inoxydable 316L ?
Pour les applications impliquant la phosphine, le régulateur UHP en acier inoxydable 316L est la norme industrielle incontestée en matière de régulateurs UHP. La lettre « L » désigne une variante à faible teneur en carbone (< 0,03 % de carbone), ce qui est essentiel pour prévenir la sensibilisation — un processus au cours duquel des carbures de chrome se forment aux joints de grains lors du soudage, appauvrissant la teneur locale en chrome et créant des zones sensibles à la corrosion. La composition du 316L offre des protections spécifiques :

Chrome (16 à 18 %) : forme à la surface une couche passive tenace et auto-réparatrice d’oxyde de chrome (Cr₂O₃), offrant une résistance inhérente à la corrosion.

Nickel (10 à 14 %) : améliore la ductilité, la ténacité et la résistance aux acides réducteurs.

Molybdène (2 à 3 %) : l’ajout essentiel. Le molybdène augmente considérablement la résistance à la corrosion par piqûres et en fissure, en particulier celle causée par les chlorures et autres halogénures. Ceci est vital pour résister aux sous-produits acides potentiels.

Pour les applications UHP, les spécifications du matériau vont au-delà de la composition de base de l’alliage :

Intérieur électropoli : un procédé électrochimique qui élimine les imperfections de surface, les micro-bavures et les impuretés incrustées. Il lisse la surface pour obtenir une finition miroitante (généralement < 15 Ra µin), minimisant ainsi la surface sur laquelle le gaz peut s’adsorber et réduisant les sites propices à la génération de particules ou au déclenchement de la corrosion.

Certification : les certificats d’usine et les rapports d’essais des matériaux (MTR) permettent de retracer la composition de l’alliage. Pour les applications les plus critiques, on utilise de l’acier 316L issu d’une double fusion (fusion par induction sous vide suivie d’une refusion à l’arc sous vide) afin d’obtenir la teneur en inclusions la plus faible possible et la plus grande homogénéité.

Philosophie de conception « ultra-haute pureté » (UHP)
Un régulateur de phosphine n’est pas un régulateur industriel standard. Il est conçu selon les principes UHP, où le contrôle de la contamination est l’objectif primordial de la conception.

Génération de particules : tous les composants internes sont conçus pour minimiser les frottements et l’usure. Les membranes sont méticuleusement propres, et l’utilisation de membranes métalliques (souvent en 316L) à la place d’élastomères est courante pour les applications les plus exigeantes, ce qui élimine une source potentielle de dégazage organique et de perméation.

Dégazage : les surfaces internes sont nettoyées et passivées conformément à la norme ASTM A967 ou à des normes équivalentes. Ce processus élimine le fer libre et les contaminants, et stabilise la couche d’oxyde de chrome, réduisant ainsi considérablement le dégagement d’H₂O, d’O₂ et d’autres gaz sous vide ou sous l’effet de la chaleur.

Réduction des volumes morts : les volumes internes sont conçus pour être aussi réduits que possible. Cela permet une purge plus rapide lors de la mise sous vide du système et minimise la quantité de gaz dangereux piégés lors des changements de bouteilles, ce qui renforce la sécurité.

Technologie d’étanchéité : bien que les membranes métalliques offrent une pureté optimale, des joints en élastomère sont encore utilisés dans les applications statiques. Pour la phosphine, le choix est crucial. Le Viton® (FKM) n’est généralement pas recommandé en raison de risques potentiels de perméation. Le Kel-F® (PCTFE) ou le Chemraz® (perfluoroélastomère) sont préférés pour leur résistance supérieure à la perméation et aux attaques chimiques, même à basse pression. Le matériau du siège de la vanne du régulateur est souvent un polymère de haute pureté tel que le PCTFE ou le PEEK.

Caractéristiques et configurations clés des régulateurs pour la phosphine
Un régulateur UHP 316L typique destiné à la phosphine intègre plusieurs caractéristiques spécialisées :

Conception à deux étages : Pour une stabilité optimale, on privilégie souvent un régulateur à deux étages. Le premier étage réduit la pression élevée de la bouteille (qui peut atteindre 2 000 psi pour les mélanges de phosphine) à une pression intermédiaire stable. Le deuxième étage fournit une pression de distribution précise et extrêmement stable à l’outil, qui n’est pas affectée par la baisse de pression dans la bouteille. Ceci est essentiel pour garantir une concentration constante en dopant tout au long du processus.

Orifices de purge et de ventilation : Les régulateurs UHP sont équipés de plusieurs orifices (raccords VCJ® ou à joint frontal de 1/4″ ou 1/2″) pour l’intégration au système. Des orifices dédiés permettent des cycles efficaces de purge et d’évacuation (généralement avec un gaz inerte comme l’azote) afin d’éliminer tout résidu de phosphine avant l’entretien ou le débranchement de la bouteille.

Isolation par membrane : La membrane de détection de pression constitue la barrière entre le gaz de procédé et le côté ressort/ambiant. Une fuite à cet endroit entraînerait un rejet de phosphine dans l’armoire. On utilise des membranes soudées à haute intégrité ou des orifices de purge surveillés.

Filtres d’entrée : De nombreux régulateurs intègrent une fritte métallique frittée en acier 316L (par exemple, 2 µm) à l’entrée afin de retenir les particules provenant de la bouteille.

Plages de pression de sortie : pour les applications de dopage, les pressions de distribution sont généralement faibles, souvent comprises entre 0 et 50 psi ou entre 0 et 100 psi, ce qui nécessite un régulateur sensible et précis.

Intégration dans les systèmes de sécurité
Le régulateur est un composant parmi d’autres d’un système de sécurité complet :

Montage dans une armoire à gaz : Le régulateur est toujours installé à l’intérieur d’une armoire à gaz ventilée mécaniquement et surveillée en permanence.

Configuration des vannes en série/parallèle : Les systèmes à phosphine utilisent soit une configuration en série (double blocage et purge), soit une configuration en parallèle avec des vannes à commande pneumatique. Cela permet à une bouteille d’être en service tandis que l’autre est en réserve, ce qui facilite les remplacements sans interruption du processus et avec un confinement total.

Vannes de débit excessif (EFV) : Souvent installées en aval du régulateur, les EFV se ferment automatiquement en cas de rupture catastrophique d’une conduite en aval, limitant ainsi le rejet de gaz.

Surveillance : Des transducteurs de pression surveillent la pression des bouteilles et la pression de distribution. Des détecteurs de gaz toxiques (TGD) sont placés à l’intérieur de l’armoire et dans la conduite de l’épurateur d’échappement.

Meilleures pratiques d’exploitation et de maintenance
Même le meilleur équipement nécessite une manipulation appropriée :

Raccords CGA : Les bouteilles de phosphine utilisent des raccords spécifiques de la Compressed Gas Association (CGA) (par exemple, CGA 350) afin d’éviter tout raccordement croisé accidentel avec des gaz incompatibles.

Contrôle d’étanchéité : après l’installation, l’étanchéité de l’ensemble du système doit être vérifiée à l’aide d’une méthode compatible, telle que la spectrométrie de masse à l’hélium. Le test à la solution savonneuse est interdit en raison du risque pyrophorique.

Protocole de purge : Des procédures opérationnelles standard (SOP) strictes concernant les cycles de purge-évacuation (par exemple, trois cycles de mise sous pression avec un gaz inerte suivis d’une évacuation) sont obligatoires avant de déconnecter tout raccord.

Maintenance préventive : les régulateurs en service continu nécessitent une inspection périodique et une remise en état par du personnel qualifié dans un environnement contrôlé, conformément aux directives du fabricant.

Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Vanne de gaz haute pureté pour distributeur de gaz naturel dans les systèmes GNC et GNL
Conclusion
Le régulateur UHP en acier inoxydable 316L destiné à l’utilisation avec la phosphine illustre parfaitement la fusion entre la science des matériaux, l’ingénierie de précision et la culture de sécurité rigoureuse qui sous-tend la fabrication de pointe. C’est un gardien invisible, qui remplit une fonction silencieuse mais vitale : transformer un gaz hautement dangereux et sous haute pression en un flux de processus stable, pur et contrôlé avec précision. Son intérieur en acier inoxydable 316L électropoli résiste à la corrosion insidieuse, sa conception UHP protège contre la contamination, et son intégration dans des systèmes de sécurité redondants protège à la fois le personnel et l’environnement. À mesure que les géométries des semi-conducteurs continuent de se réduire jusqu’à l’échelle atomique, la demande en matière de pureté et de fiabilité encore plus élevées pour les systèmes d’alimentation en gaz ne fera que s’intensifier, garantissant ainsi que l’ingénierie incarnée par ce composant critique reste à la pointe du progrès technologique. Le choix, l’installation et l’entretien du régulateur approprié ne constituent pas simplement un détail opérationnel : il s’agit d’une exigence fondamentale pour une fabrication de semi-conducteurs sûre, réussie et productive.

Pour en savoir plus sur le régulateur en acier inoxydable 316L de très haute pureté destiné à l’utilisation avec le PH3, vous pouvez consulter le site de Jewellok à l’adresse https://www.jewellok.com/.
