Comment utiliser en toute sécurité un collecteur de commutation de gaz TMA

{{{sourceTextContent.subTitle}}}

Comment utiliser en toute sécurité un collecteur de commutation de gaz TMA

{{{sourceTextContent.description}}}

Le triméthylaluminium (TMA) est un précurseur indispensable dans la fabrication des semi-conducteurs et la science des matériaux avancés, en particulier pour les procédés de dépôt par couche atomique (ALD) et de dépôt chimique en phase vapeur à partir de composés organométalliques (MOCVD). S'agissant d'une substance pyrophorique, sensible à l'humidité et toxique, sa manipulation en toute sécurité est une exigence incontournable. Au cœur de ce système de manipulation sécurisée se trouve le collecteur de commutation de gaz TMA. Cet équipement sophistiqué assure un approvisionnement continu, fiable et sûr en vapeur de TMA à partir de deux bouteilles, permettant ainsi des cycles de production ininterrompus.

Une mauvaise utilisation de ce collecteur comporte des risques graves : réactions exothermiques violentes, incendies, rejets toxiques et contamination du processus. Cet article technique fournit un guide détaillé, étape par étape, sur l’utilisation en toute sécurité d’un collecteur de commutation de gaz TMA standard, en mettant l’accent sur les principes, les procédures et les protocoles de sécurité essentiels.

régulateur de pression pneumatique pour hélium de haute pureté
régulateur de pression pneumatique pour hélium de haute pureté
Comprendre le système : composants et fonction

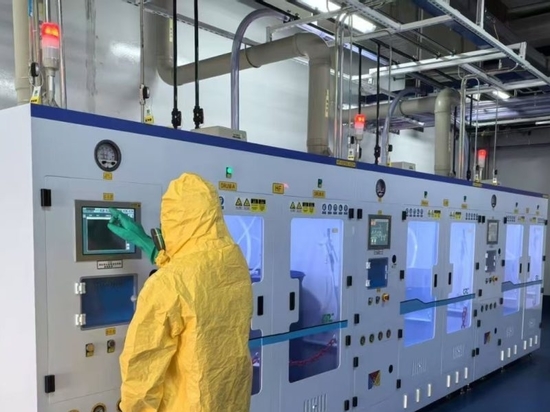

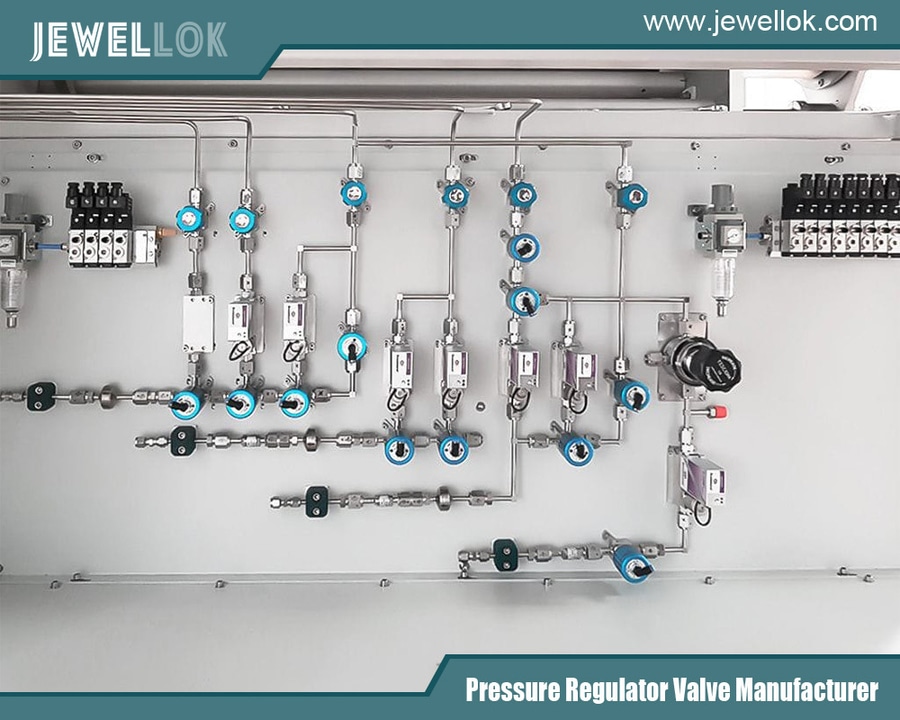

Avant de manipuler une vanne, il est indispensable de comprendre la philosophie de conception du système. Un collecteur de commutation de gaz TMA est conçu pour un fonctionnement à sécurité intégrée et pour préserver l’intégrité de l’atmosphère inerte.

Composants principaux :

Bouteilles à double source : deux bouteilles TMA de type « bubbler » ou « ampoule » (généralement « A » et « B ») assurent la redondance. L’une est en service (alimentant le processus), tandis que l’autre est en veille.

Régulateurs de pression primaire et secondaire : Chaque bouteille dispose de son propre régulateur dédié. Le régulateur primaire contrôle la pression à la tête de la bouteille, tandis que le régulateur secondaire (souvent intégré) fournit une pression de distribution stable et précise au collecteur.

Entrées de gaz de purge : Conduites dédiées et régulées pour le gaz inerte de haute pureté (N₂ ou Ar), raccordées à chaque conduite de bouteille et au collecteur commun. Elles sont utilisées pour la purge et l’équilibrage de la pression.

Vannes d’arrêt (SOV) et actionneurs pneumatiques : Vannes à soufflet ou à membrane, manuelles ou automatisées, qui isolent chaque branche. Les systèmes automatisés utilisent des vannes à commande pneumatique contrôlées par un contrôleur de système.

Vanne de commutation/collecteur : jonction centrale où les conduites A et B convergent vers une seule conduite d’alimentation vers l’outil. Dans les systèmes avancés, il s’agit d’une vanne à trois voies dédiée.

Transducteurs et capteurs de pression : ils surveillent la pression dans chaque conduite de cylindre, dans le collecteur et, souvent, dans les conduites de purge. Ils fournissent des données essentielles pour la logique de commutation automatique et la détection des fuites.

Générateur de vide et système de purge : un sous-système de sécurité essentiel. Une pompe à vide ou un éjecteur est utilisé pour évacuer en toute sécurité les conduites avant leur mise à l’atmosphère (pour la maintenance) ou avant la purge. La conduite de purge mène à un épurateur d’échappement ou à un brûleur conçu pour neutraliser les effluents pyrophoriques et toxiques.

Contrôleur du système (PLC/CPU) : dans les collecteurs automatisés, ce « cerveau » surveille les pressions, contrôle la séquence d’ouverture des vannes, exécute les cycles de purge et déclenche les commutations selon une logique prédéfinie (par exemple, en cas de chute de pression dans une bouteille).

Interface d’évacuation/épurateur : Tous les gaz évacués doivent être acheminés vers un épurateur de l’installation ou un système de traitement au point d’utilisation afin de traiter les sous-produits toxiques et pyrophoriques.

Objectif principal : basculer l’alimentation en gaz d’une bouteille « en service » épuisée ou presque vide vers une bouteille « de réserve » pleine, sans introduire d’air, d’humidité ou de pics de pression dans l’équipement de traitement, et sans exposer l’opérateur à des matières dangereuses.

Contrôles de sécurité et préparatifs avant l’intervention
La sécurité doit être assurée avant le début de toute procédure.

Équipement de protection individuelle (EPI) : port obligatoire d’une blouse ou d’une combinaison de laboratoire ignifuge (FR), de lunettes de sécurité ou d’un écran facial, de gants résistants aux produits chimiques (par exemple, en caoutchouc butyle) et de chaussures fermées. Disposer d’un extincteur de classe D compatible, facilement accessible.

Vérification de la zone de travail : assurez-vous que la zone est bien ventilée, exempte de matières combustibles, et que les douches et lavages oculaires d’urgence ne sont pas obstrués. Apposez des panneaux d’avertissement appropriés « Gaz pyrophorique ».

Vérification de l’état du système :

Vérifiez que le système d’évacuation/d’épuration est opérationnel et présente un débit adéquat.

Vérifiez que toutes les alimentations en gaz de purge (principale et de secours) sont raccordées, régulées et à la pression correcte (généralement 20 à 30 psig supérieure à la pression de refoulement du TMA).

Vérifiez s’il y a des alarmes actives sur le contrôleur du système. Acceptez-les et résolvez-les avant toute mise en service.

Inspectez tous les raccords, les vannes et les bouteilles elles-mêmes afin de détecter tout signe de corrosion, de fuite ou de dommage physique. N’utilisez jamais un système endommagé.

Intégrité des bouteilles : assurez-vous que les nouvelles bouteilles sont correctement étiquetées, qu’elles sont accompagnées de fiches de données de sécurité (FDS) à jour et que leurs raccords de sortie sont propres. Vérifiez que le niveau résiduel de la bouteille (pour les diffuseurs à bulles) se situe dans les limites d’utilisation.

Procédure opérationnelle standard : exemple de basculement manuel
Ce document décrit une procédure manuelle prudente. Les systèmes automatisés suivront une séquence logique similaire programmée dans le contrôleur.

Scénario : la bouteille « A » est en service mais presque vide. La bouteille « B » est pleine et en attente.

Étape 1 : Préparation de la bouteille de réserve (« B »)

Assurez-vous que la vanne de distribution de TMA et la vanne de purge sur la ligne B sont FERMÉES.

Ouvrez lentement la vanne de la nouvelle bouteille « B ». Écoutez s’il y a des fuites (sifflement). Utilisez un détecteur de fuites (spécifiquement pour le gaz vecteur) au niveau de la tige de la vanne et du raccord.

Réglez le régulateur primaire de la ligne B à la pression de tête spécifiée (par exemple, 50 psig). Laissez la bouteille et la conduite atteindre l’équilibre thermique. Le régulateur secondaire doit déjà être réglé à la pression d’entrée requise par l’outil (par exemple, 10 psig).

Étape 2 : Équilibrage de la pression (étape critique)

L’objectif est d’amener la ligne B exactement à la même pression que le collecteur actif avant de la raccorder, afin d’éviter une surpression ou un reflux.

Isoler l’outil : fermez la vanne d’arrêt principale d’alimentation de l’outil de traitement. L’outil doit disposer de son propre dispositif d’isolation.

Purger la conduite B vers le collecteur : la vanne TMA de la conduite B étant fermée, ouvrez lentement la vanne de purge de la conduite B. Laissez le gaz inerte remplir la conduite B jusqu’à la vanne de commutation fermée. Surveillez le manomètre de la conduite B.

Égalisation : à l’aide du régulateur de gaz de purge, ajustez soigneusement la pression dans la conduite B jusqu’à ce qu’elle corresponde à la valeur indiquée par le manomètre du collecteur (alimenté par la bouteille A, toujours en service). Cela peut nécessiter des réglages précis.

Étape 3 : Commutation de l’alimentation (changement de source)

Une fois les pressions égalisées, ouvrez lentement la vanne d’arrêt TMA de la ligne B. À présent, les sources A et B sont toutes deux raccordées au collecteur à pression égale.

Commutation de la vanne de commutation : si vous utilisez une vanne manuelle à trois voies, tournez-la avec précaution de la position « A » à la position « B ». L’outil devrait désormais être alimenté en TMA par la bouteille B. Dans un système à deux vannes, vous devez maintenant fermer la vanne d’arrêt de la ligne A de TMA. La bouteille B est désormais en service.

Étape 4 : Isolation et sécurisation de la bouteille vide (« A »)

Fermez la vanne principale de la bouteille A au niveau de la bouteille elle-même.

Purger la conduite A : ouvrez la vanne de purge de la conduite A pour évacuer les vapeurs résiduelles de TMA de la conduite vers le système de purge/épuration. Purgez pendant une durée spécifiée ou un nombre défini d’échanges de volume (par exemple, 3 fois le volume de la conduite).

Mettre la conduite A sous vide : activez le système de vide pour mettre la conduite A sous vide. Cela permet d’éliminer le gaz de purge et toute trace résiduelle.

Fermez toutes les vannes de la conduite A (vanne TMA, vanne de purge). La conduite est désormais inerte et sous vide ; vous pouvez la déconnecter en toute sécurité.

Obturer la bouteille vide : fermez la vanne de la bouteille, débranchez-la, puis installez immédiatement le bouchon de protection fourni par le fabricant sur la sortie de la bouteille.

Étiqueter la bouteille : marquez-la clairement « Vide » ou « Résidu » et indiquez la date.

Étape 5 : Retour au fonctionnement normal

Vérifiez que l’outil reçoit une pression et un débit stables provenant de la bouteille B.

Rouvrez la vanne d’arrêt principale d’alimentation de l’outil si elle était fermée.

Consignez le changement dans le journal du système : date, heure, identifiants des bouteilles (de/à), opérateur et toute observation.

Protocoles de sécurité essentiels et atténuation des risques
Ne jamais rompre le confinement sous pression : respectez toujours les cycles « Évacuation-Purge-Évacuation » (E-P-E) ou « Purge-Évacuation-Purge » avant d’ouvrir une conduite vers l’atmosphère. Cela permet d’éliminer toute substance dangereuse.

Manœuvre lente et réfléchie des vannes : « Lentement, c’est en douceur, et en douceur, c’est rapide. » Une manœuvre rapide des vannes peut provoquer des coups de bélier, générer de l’électricité statique ou entraîner des chocs thermiques dans les conduites.

L’égalisation de la pression est obligatoire : changer de source sans égaliser la pression peut forcer le TMA liquide à pénétrer dans les conduites de gaz ou provoquer de dangereux inversions de flux.

Vérification continue des fuites : effectuez des contrôles de fuites à l’aide d’un détecteur compatible après chaque raccordement, en particulier après un changement de source. Portez une attention particulière aux tiges de vannes et aux membranes des régulateurs.

Comprendre la logique du système de contrôle : si vous utilisez un collecteur automatisé, sachez quelles conditions déclenchent un changement automatique de source (par exemple, basse pression, durée de débit élevée). Sachez comment effectuer une commande manuelle en toute sécurité.

Intervention d’urgence : connaissez l’emplacement et le fonctionnement de la vanne d’arrêt d’urgence (ESO), qui doit isoler l’ensemble de l’armoire à gaz et déclencher une purge d’urgence. Maîtrisez le protocole d’intervention en cas d’alarme pour un incendie ou un rejet de substances toxiques.

Dépannage des problèmes courants
Fluctuations de pression après la commutation : probablement dues à une égalisation de pression imparfaite ou à l’instabilité du régulateur. Isolez l’outil, rééquilibrez la pression et rétablissez lentement le débit.

Impossibilité d’obtenir l’égalisation de pression : Vérifiez si la conduite de purge est bouchée, si le régulateur de la branche de secours est défectueux ou si la vanne d’arrêt présente une fuite.

Alarme de haute pression : Peut indiquer une défaillance du régulateur (siège) ou une vanne fermée en aval. Isolez le circuit et effectuez une vérification ; ne vous contentez pas de réinitialiser l’alarme.

Alarme de faible débit malgré une bouteille pleine : cela peut être dû à une bouteille vide (vérifier le poids), à un tube plongeur bouché dans la bouteille ou à une température de la bouteille trop basse (la pression de vapeur du TMA dépend de la température).

Échec du basculement automatique : vérifiez que les mesures des capteurs sont exactes. Le système est peut-être en mode manuel, ou des verrouillages (tels que « outil en cours d’utilisation ») peuvent empêcher la séquence.

Régulateurs d’oxygène à haut débit et haute pression
Régulateurs d’oxygène à haut débit et haute pression
Conclusion
L’utilisation d’un collecteur de commutation de gaz TMA est une tâche qui allie compréhension technique et exécution rigoureuse des procédures. Le collecteur n’est pas simplement un ensemble de vannes et de manomètres ; il s’agit d’un système de sécurité conçu pour maîtriser un risque important.

La pierre angulaire d’une exploitation en toute sécurité réside dans une connaissance approfondie des propriétés du TMA — sa nature pyrophorique, sa réactivité et sa toxicité —, associée à un respect rigoureux des procédures validées. Qu’il s’agisse d’effectuer une commutation manuelle ou de superviser un système automatisé, les principes restent les mêmes : maintenir l’intégrité de l’atmosphère inerte, garantir la stabilité de la pression, effectuer une purge minutieuse et ne jamais contourner les verrouillages de sécurité.

Une formation continue, associée à des procédures opérationnelles standard (SOP) claires et accessibles ainsi qu’à une solide culture de la sécurité, transforme cette tâche technique complexe, initialement considérée comme une opération à haut risque, en un processus routinier et maîtrisé. Dans le domaine de l’alimentation en précurseurs, il n’y a pas de place pour les raccourcis : seules des pratiques prudentes, éclairées et sûres garantissent la protection du personnel, des équipements et de l’environnement.
