Introduction
Alors que la fabrication de semi-conducteurs continue d'évoluer vers des nœuds technologiques de plus en plus petits, des rendements de plaquettes plus élevés et une intégration des procédés de plus en plus complexe, la demande en systèmes d'alimentation en produits chimiques de très haute pureté (UHP) n'a jamais été aussi forte. Les procédés de fabrication modernes, tels que la photolithographie, le nettoyage humide, la planarisation chimico-mécanique (CMP), le dépôt par couche atomique (ALD) et le conditionnement avancé, reposent tous sur une distribution précise des produits chimiques afin de garantir des performances de procédé constantes.

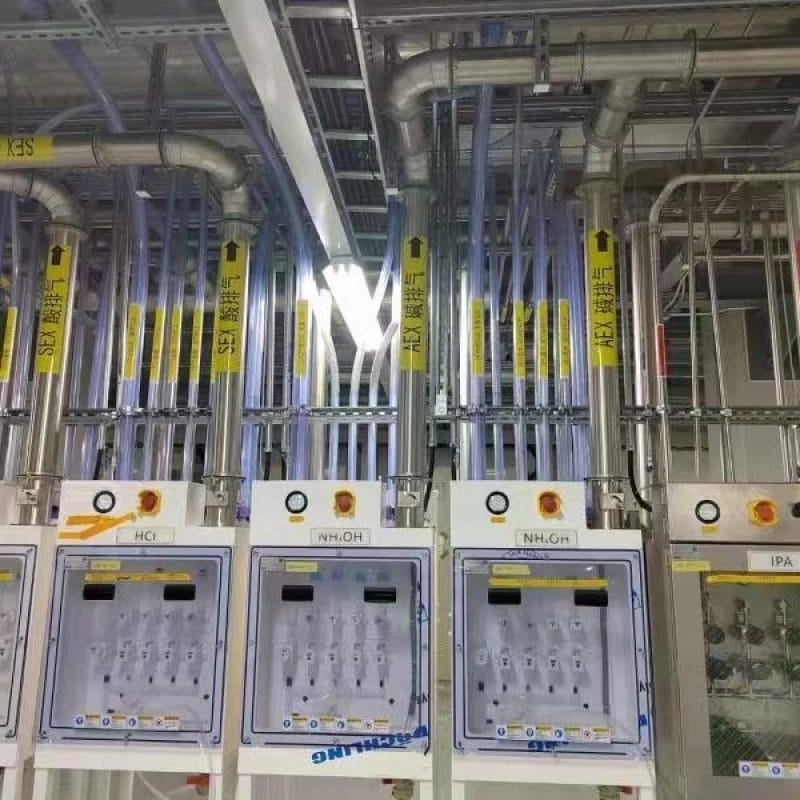

Au cœur de ces systèmes se trouve le module de distribution de produits chimiques (CDM), un sous-système hautement sophistiqué chargé de stocker, filtrer, surveiller, contrôler et distribuer des produits chimiques de haute pureté depuis les réserves principales vers les outils de traitement. La moindre contamination, fluctuation de pression ou instabilité de débit peut nuire à la qualité des plaquettes, réduire le rendement de production et augmenter les coûts de fabrication.

L’optimisation des performances des CDM dans des environnements de haute pureté constitue donc un objectif crucial pour les usines de semi-conducteurs, les fournisseurs de produits chimiques et les fabricants d’équipements. Cet article explore les principes de conception, les défis techniques, les stratégies d’optimisation et les tendances futures qui permettent aux modules de distribution de produits chimiques d’atteindre un niveau maximal de fiabilité, de propreté, de précision et d’efficacité opérationnelle.

Qu’est-ce qu’un module de distribution de produits chimiques (CDM) ?
Un module de distribution de produits chimiques est un système intégré de gestion des produits chimiques conçu pour transférer en toute sécurité des produits chimiques liquides d’ultra-haute pureté depuis des réservoirs de stockage vers les équipements de traitement des semi-conducteurs.

Un CDM complet comprend généralement :

Réservoirs de stockage de produits chimiques
Pompes de précision
Vannes à membrane de haute pureté
Des régulateurs de pression
Des régulateurs de débit
Des filtres à particules
Des capteurs de détection de fuites
Des unités de contrôle de la température
Des dispositifs de surveillance de la pression
Des systèmes de contrôle par automate programmable (PLC) ou PC industriel
Une interface homme-machine (IHM)
Des systèmes de verrouillage de sécurité
Les principaux objectifs d’un CDM sont les suivants :

Préserver la pureté des produits chimiques
Distribuer des volumes précis de produits chimiques
Prévenir la contamination
Garantir la sécurité des opérateurs
Réduire au minimum les déchets chimiques
Assurer un soutien continu à la production
Les CDM haute performance sont largement utilisés dans les usines de semi-conducteurs, la fabrication photovoltaïque, la production d’écrans LCD, la fabrication de MEMS et les installations d’encapsulation de pointe.

Pourquoi les environnements de haute pureté exigent-ils de meilleures performances des CDM ?
Les produits chimiques utilisés dans l’industrie des semi-conducteurs sont extrêmement sensibles à la contamination.

Les produits chimiques de procédé typiques comprennent :

L'acide sulfurique (H₂SO₄)
L'acide fluorhydrique (HF)
L'acide chlorhydrique (HCl)
L'acide nitrique (HNO₃)
L'hydroxyde d'ammonium (NH₄OH)
Le peroxyde d’hydrogène (H₂O₂)
L’hydroxyde de tétraméthylammonium (TMAH)
L’alcool isopropylique (IPA)
Les produits chimiques pour photorésines
Les révélateurs
Les solvants
Même des contaminants microscopiques peuvent entraîner de graves défauts de fabrication.

Les sources courantes de contamination comprennent :

Les ions métalliques
Les particules en suspension dans l’air
L’humidité
Les résidus organiques
Les matériaux dégazants
Les zones mortes à l’intérieur des canalisations
Les soudures mal réalisées
La dégradation des joints
À mesure que la technologie des semi-conducteurs évolue vers 5 nm, 3 nm et au-delà, les marges de tolérance des procédés se rétrécissent de plus en plus, rendant l’optimisation du CDM essentielle pour garantir un acheminement ultra-propre des produits chimiques.

Choix des matériaux pour une pureté maximale
Le choix des matériaux constitue la base des performances du CDM.

Les différents produits chimiques nécessitent des matériaux en contact avec le fluide adaptés, mais tous doivent présenter une excellente résistance à la corrosion, une bonne compatibilité chimique et une génération de particules extrêmement faible.

Les matériaux courants comprennent :

PFA de haute pureté
Les tubulures en perfluoroalkoxy (PFA) offrent :

Une excellente résistance chimique
Des surfaces internes lisses
Un faible dégagement de particules
Une haute pureté
Une longue durée de vie
Le PFA est couramment utilisé pour le transfert d’acides et de solvants.

Composants en PVDF
Le polyfluorure de vinylidène (PVDF) offre :

Une résistance mécanique élevée
Une bonne résistance chimique
De faibles quantités de substances extractibles
Des performances stables à long terme
Acier inoxydable 316L
Pour les produits chimiques compatibles, l’acier inoxydable 316L électropoli offre :

Une excellente résistance à la corrosion
Une finition interne miroitante
Une faible adhérence des particules
Une capacité à supporter des pressions élevées
L’électropolissage réduit considérablement la rugosité de surface, minimisant ainsi les risques de contamination.

Optimisation de la stabilité du débit
Un débit de produit chimique constant est essentiel à la répétabilité du procédé.

L’instabilité du débit peut résulter :

Des pulsations de la pompe
Des variations de pression
De la présence de bulles d’air
Des variations de température
D’un dimensionnement inadapté des vannes
Les stratégies d’optimisation comprennent :

Des pompes à membrane de précision
Des amortisseurs de pulsations
Contrôle de débit en boucle fermée
Régulateurs de pression électroniques
Débitmètres haute résolution
La surveillance en temps réel permet au contrôleur d’ajuster en continu les paramètres de fonctionnement, garantissant ainsi un débit stable des produits chimiques même lorsque les conditions de processus varient.

Optimisation du contrôle de la pression
La stabilité de la pression influence directement la précision du dosage.

Un système CDM correctement optimisé garantit :

Une pression de sortie constante
Une réponse rapide de la pression
Un dépassement de pression minimal
Un transfert stable des produits chimiques
Les systèmes modernes intègrent :

Des transmetteurs de pression numériques
Des régulateurs de pression de précision
Des algorithmes de régulation PID
Une compensation automatique de la pression
Ces technologies assurent un débit constant des produits chimiques sur plusieurs équipements de process.

Élimination des zones mortes et des pièges à particules
L’une des considérations de conception les plus importantes consiste à réduire au minimum le volume mort.

Les zones mortes favorisent la stagnation des produits chimiques, ce qui entraîne :

La formation de particules
La dégradation des produits chimiques
La prolifération bactérienne (pour les systèmes d’eau déminéralisée)
La contamination croisée
Les méthodes d’optimisation comprennent :

Conception compacte des collecteurs
Tuyauterie soudée par orbite
Chemins d’écoulement courts
Vannes à volume mort nul
Géométrie optimisée des raccords
La simulation par dynamique des fluides computationnelle (CFD) est de plus en plus utilisée pour optimiser les chemins d’écoulement internes avant la fabrication.

Technologies de filtration avancées
La filtration ultra-pure améliore considérablement la pureté des produits chimiques.

Les CDM modernes recourent souvent à plusieurs étapes de filtration.

Une configuration de filtration type comprend :

Filtration en vrac
Filtration fine
Filtration finale au point d’utilisation
Les granulométries des filtres peuvent être :

1 μm
0,2 μm
0,05 μm
0,01 μm
Les filtres à membrane haute performance éliminent :

Les particules métalliques
Les débris de polymères
Les cristaux
Les contaminants de procédé
Un dimensionnement adéquat des filtres minimise les pertes de charge tout en maximisant l’efficacité de filtration.

Systèmes intelligents de détection des fuites
Les fuites de produits chimiques présentent des risques graves pour le personnel, les équipements et la production.

Les CDM modernes intègrent plusieurs technologies de détection des fuites :

Capteurs de conductivité
Capteurs optiques
Détecteurs de vapeurs chimiques
Surveillance de la chute de pression
Détection des déséquilibres de débit
Lorsqu’une fuite est détectée, le système peut automatiquement :

Fermer les vannes d’isolement
Arrêter les pompes
Déclencher des alarmes
Activer les systèmes d’évacuation
Avertir les systèmes de contrôle de l’usine
Une réponse rapide améliore considérablement la sécurité opérationnelle.

Gestion de la température
De nombreux produits chimiques utilisés dans l’industrie des semi-conducteurs présentent des propriétés dépendantes de la température.

La température influence :

La viscosité
Le débit
La stabilité chimique
La pression de vapeur
Les performances de réaction
Les CDM avancés intègrent :

Des réchauffeurs de produits chimiques
Des systèmes de refroidissement
Des échangeurs de chaleur
Des capteurs de température
Une régulation de température PID
Le maintien d’une température stable améliore la cohérence du processus tout en prolongeant la durée de conservation des produits chimiques.

Automatisation et contrôle intelligent des processus
Les usines de semi-conducteurs d’aujourd’hui s’appuient de plus en plus sur une gestion entièrement automatisée des produits chimiques.

Les CDM avancés intègrent :

Des systèmes de contrôle PLC
Des plateformes SCADA
L’Ethernet industriel
Le diagnostic à distance
La gestion des recettes
L’enregistrement des données
L’automatisation offre de nombreux avantages :

Réduction des erreurs humaines
Amélioration de la répétabilité
Maintenance prédictive
Dépannage plus rapide
Meilleure traçabilité des processus
Un logiciel intelligent analyse en continu les données du système afin d’optimiser le fonctionnement des pompes, la régulation de la pression et la consommation de produits chimiques.

Surveillance en temps réel et maintenance prédictive
Les technologies de l’Industrie 4.0 transforment la maintenance des CDM.

Les paramètres de surveillance critiques comprennent :

La pression
Le débit
La température
Les cycles de pompage
Le fonctionnement des vannes
La pression différentielle des filtres
Le niveau des cuves
La consommation de produits chimiques
Les algorithmes de maintenance prédictive identifient les conditions de fonctionnement anormales avant que les équipements ne tombent en panne.

Parmi les avantages, on peut citer :

Réduction des temps d’arrêt
Baisse des coûts de maintenance
Meilleure utilisation des équipements
Meilleure efficacité de production
Les analyses basées sur le cloud améliorent encore l’optimisation des performances à long terme.

Pratiques d’assemblage et de fabrication aseptiques
Même le système CDM le mieux conçu ne peut fonctionner correctement sans une fabrication exempte de contamination.

Les principaux fabricants adoptent des procédures d’assemblage en salle blanche très strictes.

Les exigences types comprennent :

Salles blanches de classe ISO 5 ou ISO 6
Nettoyage par ultrasons
Rinçage à l’eau déminéralisée
Emballage exempt de particules
Séchage à l’azote
Outils d’assemblage compatibles avec les salles blanches
Chaque système fini est soumis à un nettoyage rigoureux avant expédition.

Essais et validation complets
L’optimisation des performances nécessite des essais d’acceptation en usine (FAT) approfondis.

Les procédures de validation courantes comprennent :

Test de fuite à l’hélium
Détecte les fuites microscopiques avec une sensibilité extrêmement élevée.

Test de particules
Mesure la génération de particules pendant la circulation des produits chimiques.

Test de pression
Vérifie l’intégrité du système dans les conditions de fonctionnement.

Essais fonctionnels
Confirment la séquence des vannes, le fonctionnement des pompes, l’étalonnage des capteurs et la logique de commande.

Essais de compatibilité chimique
Garantissent une résistance à long terme aux produits chimiques utilisés dans le processus.

Étalonnage du débit
Vérifie la précision de distribution sur toute la plage de fonctionnement.

Ces procédures de validation garantissent des performances fiables sur le terrain.

Efficacité énergétique et durabilité
La responsabilité environnementale est devenue un critère important dans la conception des CDM.

Les mesures d’optimisation comprennent :

Des pompes à vitesse variable
Des moteurs à haut rendement énergétique
Des modes veille intelligents
Une réduction des déchets chimiques
Des cycles de rinçage optimisés
Des matériaux recyclables
La réduction de la consommation de ressources soutient à la fois les initiatives de développement durable et la réduction des coûts d’exploitation.

Tendances de développement futures
À mesure que la fabrication de semi-conducteurs évolue, les modules de distribution de produits chimiques continueront de devenir plus intelligents, plus propres et plus automatisés.

Les innovations futures devraient inclure :

L’optimisation des processus basée sur l’IA
La technologie du jumeau numérique
Les systèmes d’autodiagnostic
La planification autonome de la maintenance
La prédiction avancée de la contamination
Le contrôle des processus par apprentissage automatique
L’intégration de l’informatique en périphérie
Des usines intelligentes entièrement connectées
Ces technologies permettront une optimisation en temps réel tout en maximisant le rendement de production et la disponibilité des équipements.

Choisir le bon fournisseur de CDM
Le choix d’un fabricant expérimenté de modules de distribution de produits chimiques est essentiel pour assurer le succès opérationnel à long terme.

Parmi les critères d’évaluation importants, on peut citer :

L’expérience dans l’industrie des semi-conducteurs
L’expertise en conception UHP
La capacité de fabrication en salle blanche
Approvisionnement en composants de haute qualité
Services d’ingénierie sur mesure
Conformité aux normes de sécurité internationales
Procédures de test exhaustives
Assistance technique mondiale
Un fournisseur expérimenté peut adapter les configurations des CDM afin de répondre aux exigences spécifiques des outils de traitement humide, des types de produits chimiques, des classifications de salles blanches et des capacités de production.

Conclusion
Le module de distribution de produits chimiques (CDM) est devenu l’un des sous-systèmes les plus importants pour la fabrication avancée de semi-conducteurs. Dans les environnements de pureté ultra-élevée, chaque aspect de la conception des CDM — du choix des matériaux et du contrôle des débits à la filtration, l’automatisation, la détection des fuites et la maintenance prédictive — influence directement la stabilité des procédés, la qualité des produits et l’efficacité de la fabrication.

Grâce à une dynamique des fluides optimisée, à une régulation précise de la pression, au contrôle de la contamination, à une surveillance intelligente et à des pratiques de fabrication propres, les modules de distribution de produits chimiques modernes offrent une fiabilité exceptionnelle tout en répondant aux exigences de plus en plus strictes de la fabrication de semi-conducteurs de nouvelle génération.

À mesure que l’Industrie 4.0, l’intelligence artificielle et les technologies d’usine intelligente continuent de mûrir, les futurs CDM évolueront vers des systèmes hautement intelligents et auto-optimisés, capables d’offrir des niveaux sans précédent de précision, de sécurité, de durabilité et d’efficacité opérationnelle. Les fabricants qui investissent dans des technologies CDM avancées seront mieux placés pour améliorer le rendement des plaquettes, réduire les coûts d’exploitation et conserver un avantage concurrentiel dans l’industrie mondiale des semi-conducteurs, en pleine évolution.

Pour en savoir plus sur l’optimisation des performances des modules de distribution de produits chimiques (CDM) dans des environnements de haute pureté, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
