Analyse approfondie de la conception et des aspects à prendre en compte pour les systèmes de boîtiers de vannes

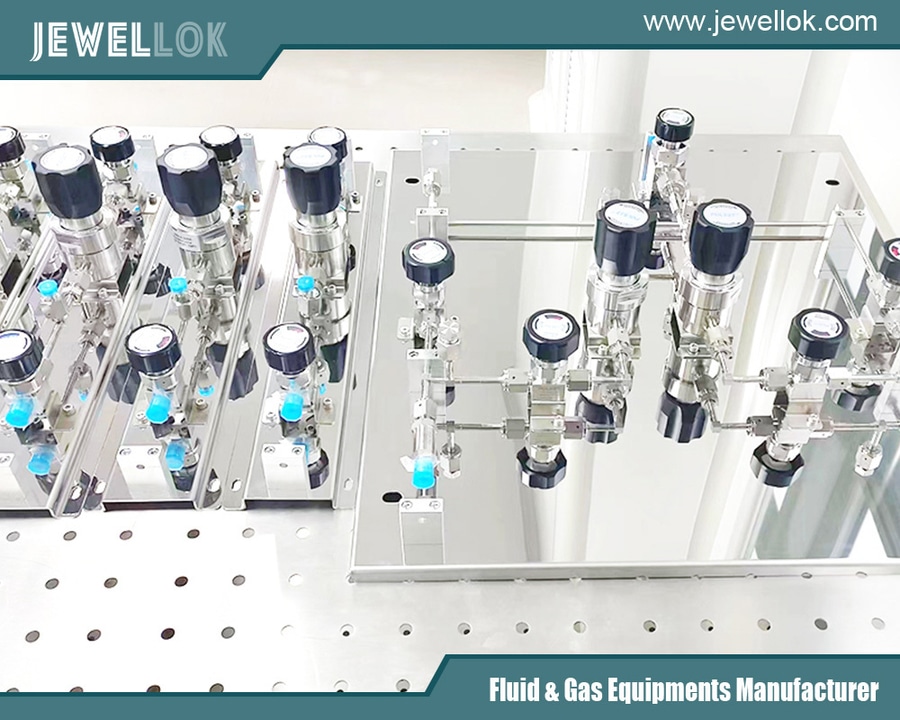

Les systèmes de boîtiers de vannes (VMB) constituent des composants essentiels, mais souvent sous-estimés, dans le contrôle des procédés industriels ; ils servent d’interface structurée entre les lignes de production et l’instrumentation. Ces ensembles compacts regroupent les fonctions d’isolation, de purge, d’étalonnage et d’équilibrage pour les transmetteurs de pression, de niveau et de débit. Leur conception a un impact direct sur la précision des mesures, la sécurité opérationnelle, l’efficacité de la maintenance et la longévité du système. Cet article explore les multiples aspects à prendre en compte lors de la conception des systèmes de boîtiers de vannes, notamment les exigences fonctionnelles, le choix des matériaux, les normes de sécurité, l’ergonomie et l’intégration dans les écosystèmes numériques modernes.

Régulateur de contre-pression vs régulateur de réduction de pression
Régulateur de contre-pression vs régulateur de réduction de pression
Les centres névralgiques de la mesure
Dans les installations industrielles complexes — des raffineries de pétrole et usines chimiques aux centrales électriques et sites de production pharmaceutique —, la précision de la mesure des variables de process est une exigence incontournable. Les transmetteurs de pression, de pression différentielle (DP) et de débit sont les yeux du process. Le bloc de vannes (souvent appelé « manifold », ou plus précisément « manifold à 2, 3 ou 5 vannes ») est l’intermédiaire essentiel qui relie ces instruments au processus. Il permet l’isolation des fluides de process, la purge, l’étalonnage et la remise à zéro sans nécessiter un arrêt complet du système.

Un système de manifold mal conçu peut entraîner des fuites, générer des erreurs de mesure dues à la présence de gaz ou de liquides piégés, compliquer la maintenance et présenter des risques importants pour la sécurité. Par conséquent, sa conception constitue un défi d’ingénierie des systèmes qui doit concilier la dynamique des fluides, l’intégrité mécanique, les facteurs humains et la résilience environnementale.

Considérations fonctionnelles essentielles à la conception
2.1. Configuration et fonctionnalité des vannes
Le choix de la configuration des vannes constitue la principale décision fonctionnelle.

Collecteurs à 2 vannes : principalement utilisés pour la mesure de la pression manométrique. Ils permettent une isolation simple de l’instrument par rapport au procédé.
Collecteurs à 3 vannes : la norme pour la mesure de la pression différentielle dans les applications de niveau ou de débit. Cette configuration (généralement deux vannes de blocage et une vanne d’égalisation) permet d’isoler à la fois les côtés haute et basse pression et d’égaliser la pression au niveau du transmetteur pour la vérification du zéro et une maintenance en toute sécurité.
Collecteurs à 5 vannes : utilisés pour les applications de pression différentielle plus critiques ou lorsque l’étalonnage en ligne est requis. Ils intègrent deux vannes de purge/étalonnage (une de chaque côté), permettant l’introduction d’une source de pression d’étalonnage et la purge indépendante des branches du collecteur.
Exigence de conception : le réseau de raccordements internes doit garantir des voies d’écoulement lisses et sans recoins afin d’éviter le piégeage du fluide de process, susceptible de provoquer une dérive de mesure ou de la corrosion. La vanne d’équilibrage doit assurer une étanchéité robuste et sans fuite lorsqu’elle est fermée, et un passage à section pleine lorsqu’elle est ouverte, afin de garantir un équilibrage précis.

2.2. Choix des matériaux et compatibilité
Le choix des matériaux est dicté par le procédé, l’environnement et la pression nominale requise.

Matériau du corps : les matériaux courants comprennent l’acier au carbone (pour les applications non corrosives comme le pétrole et le gaz), l’acier inoxydable (SS304/SS316 pour une résistance chimique générale), les aciers alliés (pour la vapeur à haute température et haute pression) et les alliages spéciaux (Hastelloy, Monel) pour les applications hautement corrosives ou ultra-pures (par exemple, produits pharmaceutiques, gaz acide offshore).
Composants internes et joints : les embouts de tige, les billes et les sièges doivent être sélectionnés en fonction de leur résistance à l’usure et de leur compatibilité. Les revêtements en stellite ou en carbure de tungstène sont courants pour les applications abrasives. Les matériaux d’étanchéité tels que le PTFE, le Grafoil ou les élastomères (Viton, EPDM) doivent être choisis en fonction de la température et de la compatibilité chimique.
Matériaux des joints d’étanchéité et des boulons : ils doivent respecter les mêmes principes de compatibilité et de dilatation thermique que le corps afin de garantir une étanchéité parfaite tout au long des cycles de température de fonctionnement.
2.3. Pressions et températures nominales
Le collecteur doit être dimensionné pour la pression de service maximale admissible (MAWP) et la température de service, avec un coefficient de sécurité approprié. La conception doit tenir compte des éléments suivants :

Coups de bélier : les vannes et les corps doivent résister aux chocs potentiels du système.
Cycles thermiques : les cycles répétés de chauffage et de refroidissement peuvent entraîner une fatigue du matériau, un relâchement des joints et des contraintes sur les boulons. Les matériaux et la conception (par exemple, tiges guidées, joints flexibles) doivent compenser ces effets.
Capacité de blocage et de purge : L’ensemble du collecteur lui-même doit être conçu pour maintenir la pression et permettre une purge en toute sécurité entre les vannes de blocage, ce qui constitue une fonction de sécurité essentielle.

Sécurité et intégrité : la priorité absolue
3.1. Prévention et confinement des fuites
La fonction de sécurité principale est le confinement.

Raccords soudés étanches vs raccords filetés : pour les applications impliquant des fluides toxiques, inflammables ou mortels, les raccords soudés étanches sont souvent obligatoires afin d’éliminer les voies de fuite potentielles au niveau des interfaces filetées. Les raccords filetés, associés à des produits d’étanchéité appropriés, peuvent être acceptables pour des applications moins dangereuses.
Conception monobloc ou modulaire : les collecteurs modulaires traditionnels boulonnent des vannes individuelles sur un collecteur commun. Les collecteurs monoblocs modernes sont usinés à partir d’un seul bloc de métal, ce qui élimine de nombreux points de fuite potentiels (joints, goujons, écrous) au niveau de l’interface avec le corps de vanne. Il s’agit d’une avancée majeure dans la conception critique pour la sécurité.
Conformité aux normes d’émissions : pour les applications régies par des normes relatives aux émissions fugitives (EPA, TA-Luft), les collecteurs doivent utiliser des garnitures à faibles émissions (Low-E), des joints à soufflet ou des joints à membrane afin de minimiser les fuites de COV au niveau des tiges de vannes.
3.2. Sécurité et décharge de pression
Dans les systèmes fermés, en particulier pour les applications avec des liquides, la dilatation thermique peut générer des pressions dangereusement élevées.

Soupapes de décharge thermique : les collecteurs isolant des conduites remplies de liquide doivent intégrer ou être conçus pour accueillir une soupape de décharge thermique afin d’empêcher toute surpression et toute rupture.
Purge et vidange : les vannes de purge et de vidange doivent être dimensionnées et placées de manière à permettre une dépressurisation et une évacuation du fluide sûres et contrôlées, en dirigeant les effluents vers un emplacement sûr.
3.3. Étiquetage et identification
Un étiquetage clair et permanent, conforme aux normes ANSI/ISA ou ISO, est une exigence de sécurité. Cela comprend :

L’identification du service (par exemple, « Débit d’eau d’alimentation de la chaudière »).
La désignation de la conduite et le numéro du schéma P&ID.
La fonction de la vanne (HI BLOCK, LO EQ, VENT).
Les flèches indiquant le sens du débit.

Facteurs humains et maintenance
Un collecteur qui ne peut pas être utilisé ou entretenu en toute sécurité constitue un défaut de conception.

4.1. Utilisation ergonomique

Conception des volants de commande : les volants doivent être dimensionnés en fonction du couple requis et comporter des indicateurs d’ouverture/fermeture clairement visibles. Dans les climats froids, ils doivent pouvoir être actionnés avec des gants. Des tiges allongées ou des commandes à roue à chaîne peuvent être nécessaires pour les emplacements en hauteur ou difficiles d’accès.
Accès et dégagement : un espace suffisant doit être prévu autour du collecteur pour permettre à un technicien d’utiliser des outils, de fixer du matériel d’étalonnage et d’actionner les vannes en toute sécurité, même en portant un équipement de protection individuelle (EPI).
4.2. Conception facilitant la maintenance

Essais en service : les vannes du collecteur peuvent-elles faire l’objet d’un test de fonctionnement ou d’un contrôle d’étanchéité sans être mises hors service ?
Accès pour l’étalonnage : la conception doit prévoir des points d’accès clairs et faciles pour raccorder le matériel d’étalonnage. Des raccords rapides ou des vannes de blocage dédiées à l’étalonnage améliorent l’efficacité et réduisent les erreurs.
Remplaçabilité des composants : la garniture de tige peut-elle être remplacée sous pression ? Une vanne isolée peut-elle être remplacée sans démonter l’ensemble du collier de tuyauterie ? Les conceptions modulaires obtiennent souvent de meilleurs résultats à cet égard, bien que les conceptions monoblocs limitent la nécessité de telles réparations.

Intégration au système et considérations avancées
5.1. Intégration à l’instrumentation
Le collecteur n’est pas un élément isolé. Sa conception doit s’intégrer de manière transparente avec :

Les transmetteurs : montage direct ou à distance. Le montage direct (où le collecteur est boulonné directement au transmetteur) minimise l’encombrement, réduit les points de fuite potentiels et améliore le temps de réponse, mais augmente la charge sur le raccord.
Conduites d’impulsion : le collecteur est le point d’arrivée des conduites d’impulsion. Sa conception doit favoriser les bonnes pratiques de tuyauterie — en minimisant les sections mortes, en garantissant une orientation permettant l’auto-vidange (pour les liquides) ou l’auto-purge (pour les gaz) afin d’éviter les erreurs de mesure.
5.2. L’ère du numérique et de l’IIoT
Les collecteurs de vannes entrent dans l’ère numérique.

Collecteurs intelligents : intégration de micro-interrupteurs ou de capteurs de proximité sur les tiges de vannes afin de renvoyer une indication de position de vanne (VPI) au système de contrôle. Cela permet de confirmer l’état « tel que construit » pour les verrouillages de sécurité et fournit des données pour la maintenance prédictive.
Capteurs intégrés : les futures conceptions pourraient inclure des capteurs de pression ou de température intégrés au bloc du collecteur lui-même à des fins de diagnostic.
Données pour la maintenance prédictive : la surveillance du nombre de cycles et du couple nécessaire au fonctionnement des vannes permet de prévoir l’usure de la garniture ou le grippage avant la défaillance.
5.3. Conceptions pour applications spécialisées

Collecteurs sanitaires : pour les secteurs agroalimentaire, des boissons et biopharmaceutique, les conceptions présentent des surfaces polies sans interstices, des raccords à colliers de serrage et une capacité de stérilisation à la vapeur (SIP).
Blocs de vannes sous-marins : pour les applications offshore, les matériaux doivent résister à la corrosion par l’eau de mer, et les conceptions doivent tenir compte des conditions hyperbares et de l’exploitation à distance.
Service cryogénique : nécessite des tiges allongées pour maintenir la garniture à température ambiante, ainsi que des matériaux adaptés au froid extrême sans fragilisation.

Tableau 1 : Liste de contrôle pour la sélection d’un bloc de vannes

Catégorie Questions clés
Procédé Quel est le fluide ? (Corrosif, toxique, inflammable, visqueux, abrasif ?) Quelles sont les pressions et températures maximales/minimales ? S’agit-il d’un liquide, d’un gaz ou d’une boue ?
Fonction Pression manométrique ou pression différentielle ? Un étalonnage en ligne est-il nécessaire ? Une décharge thermique est-elle nécessaire ?
Sécurité Quelle est la classification de danger du fluide ? Des soudures d’étanchéité sont-elles requises ? Quelle norme relative aux émissions fugitives s’applique ?
Matériaux Les matériaux en contact avec le fluide sont-ils compatibles ? Quelles sont les conditions ambiantes (zone côtière, zone dangereuse C1-D2) ?
Fonctionnement L’emplacement est-il accessible ? Un fonctionnement à distance est-il nécessaire ? Quelle est la durée de vie requise ?
Maintenance La garniture peut-elle être réglée sous pression ? Des outils spéciaux sont-ils nécessaires ? Comment l’étalonnage est-il effectué ?
Intégration Montage direct ou à distance ? Quelle est la norme de raccordement (NPT, bride ANSI, raccord conique ISO) ? Un retour d’information numérique (VPI) est-il nécessaire ?
Régulateur de contre-pression vs régulateur réducteur de pression
Régulateur de contre-pression vs régulateur réducteur de pression
Conclusion
La conception d’un système de bloc de vannes va bien au-delà du simple choix des vannes et des tuyauteries. Il s’agit d’une démarche globale alliant gestion des risques, conception centrée sur l’humain et optimisation du cycle de vie. La tendance actuelle s’oriente vers des conceptions en bloc monobloc plus sûres et plus fiables, dotées de matériaux améliorés et de fonctionnalités intelligentes.

La conception optimale d’un collecteur est celle qui s’efface au profit d’un fonctionnement fiable et silencieux : elle fournit des données précises au système de contrôle, permet une maintenance sûre et efficace, et contient parfaitement le fluide de process. Elle exige du concepteur qu’il soit à la fois métallurgiste, ingénieur en sécurité, spécialiste de la dynamique des fluides et expert en ergonomie. En prenant rigoureusement en compte les considérations exposées – depuis les fonctionnalités essentielles et la compatibilité des matériaux jusqu’à l’intégrité de la sécurité, l’accès pour la maintenance et l’intégration numérique –, les ingénieurs peuvent définir et concevoir des systèmes de collecteurs qui constituent le lien robuste, fiable et intelligent entre l’univers turbulent du procédé et les exigences précises de l’instrumentation et du contrôle modernes.
