Qu'est-ce qu'un bloc de vannes (VMB) ?

Introduction

Dans le domaine des systèmes industriels de distribution de gaz et de fluides, le bloc de vannes (VMB) est un composant essentiel conçu pour renforcer la sécurité, l'efficacité et la fiabilité. Un VMB est essentiellement un système fermé qui prélève un gaz ou un liquide à partir d’une source unique et le distribue vers plusieurs points d’utilisation, tels que des outils ou des processus dans des environnements de fabrication. Cette distribution s’accompagne de fonctions de mise à l’air libre, de purge et de surveillance afin de garantir un fonctionnement sûr, en particulier lors de la manipulation de substances dangereuses, toxiques ou de haute pureté. Les VMB sont couramment utilisées dans les secteurs où un contrôle précis du débit de gaz est primordial, afin d’éviter toute contamination, fuite ou interruption susceptible d’entraîner des temps d’arrêt coûteux ou des risques pour la sécurité.

La fonction principale d’une VMB est de répartir une alimentation en gaz en vrac — qu’il soit dangereux ou non — vers plusieurs sorties sans compromettre l’intégrité du système. Par exemple, dans les usines de fabrication de semi-conducteurs, où des gaz d’ultra-haute pureté sont essentiels pour des procédés tels que la gravure et le dépôt, les VMB garantissent que des gaz comme l’azote, l’argon ou des produits chimiques spécialisés sont fournis de manière constante et sûre. Ces boîtiers sont souvent conçus selon une architecture modulaire, permettant des configurations allant de 4 à 8 « sticks » (ou plus) — des conduites de gaz individuelles équipées de vannes et de régulateurs. Cette modularité rend les VMB adaptables à différentes échelles d’exploitation, des petits laboratoires de recherche aux installations industrielles à grande échelle.

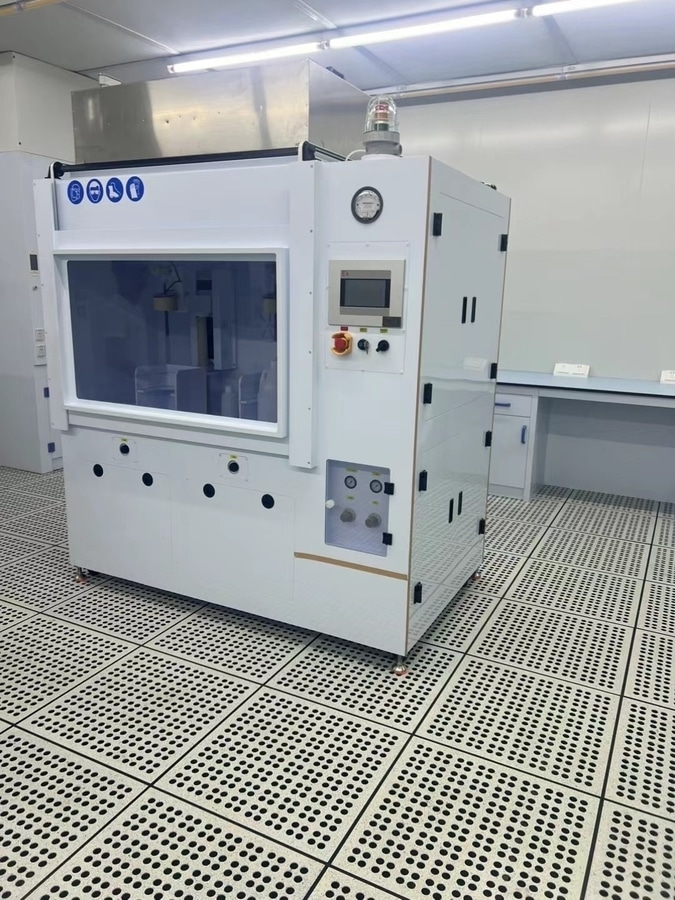

Systèmes de collecteurs de commutation pour gaz spéciaux
Systèmes de collecteurs de commutation pour gaz spéciaux
Les VMB se distinguent des collecteurs ou panneaux de vannes (VMP) plus simples en ce qu’il s’agit de boîtiers entièrement fermés, offrant un niveau de protection supplémentaire grâce à des dispositifs tels que des portes à fermeture automatique, des sprinklers anti-incendie et des évents d’évacuation. Ils peuvent être manuels, semi-automatiques ou entièrement automatiques ; ces derniers intègrent des automates programmables (PLC) pour une surveillance en temps réel et des arrêts automatiques en cas d’anomalies telles qu’un débit excessif ou des pics de pression. Le boîtier est généralement fabriqué à partir de matériaux robustes tels que l’acier soudé, avec des hublots en verre de sécurité permettant une inspection visuelle, garantissant ainsi la conformité aux normes industrielles telles que celles de la SEMI (Semiconductor Equipment and Materials International) ou aux homologations UL.

On ne saurait trop insister sur l’importance des VMB dans l’industrie manufacturière moderne. Alors que les industries recherchent une efficacité accrue et que les réglementations de sécurité se durcissent, ces systèmes réduisent le recours à de multiples conduites de gaz indépendantes, minimisant ainsi les coûts d’installation, l’encombrement et les points de défaillance potentiels. Selon les analyses de marché, le marché mondial des VMB devrait connaître une croissance significative, portée par l’expansion des secteurs des semi-conducteurs, des produits biopharmaceutiques et des énergies renouvelables. Cette croissance reflète le rôle des VMB dans la mise en place d’une distribution de gaz évolutive et sûre, à une époque où les processus industriels ne cessent de se complexifier.

En substance, un VMB est bien plus qu’un simple centre de distribution ; c’est un dispositif de sécurité qui intègre le contrôle, la surveillance et la sécurité au sein d’une seule unité compacte. La compréhension de ses composants, de son fonctionnement et de ses applications permet de comprendre pourquoi il est devenu indispensable dans les environnements à haut risque.

Histoire et évolution des VMB

Le développement des boîtiers de vannes multiples (VMB) remonte à l’évolution des besoins des industries dépendantes d’une manipulation précise des gaz, en particulier dans les secteurs des semi-conducteurs et de l’électronique. Bien que leurs origines exactes ne soient pas bien documentées dans les archives publiques, le concept de systèmes de collecteurs pour la distribution de fluides trouve ses racines dans l’ingénierie industrielle du début du XXe siècle, où de simples réseaux de vannes étaient utilisés dans les raffineries de pétrole et les usines chimiques pour gérer les débits. Cependant, le VMB spécialisé tel que nous le connaissons aujourd’hui a fait son apparition à la fin des années 1990 et au début des années 2000, coïncidant avec l’essor de la microélectronique et la demande en systèmes de distribution de gaz à ultra-haute pureté (UHP).

L’une des premières annonces notables est venue en 2003 d’Air Products, qui a présenté un nouveau boîtier de vannes pour liquides (Valve Manifold Box) doté d’un collecteur commun de purge et de mise à l’air libre, conçu pour réaliser des économies tout en conservant une fonctionnalité et une sécurité optimales. Cette innovation était spécialement adaptée à la fabrication de semi-conducteurs, où les processus exigent des environnements exempts de contamination. Auparavant, la distribution de gaz reposait souvent sur des configurations décentralisées, ce qui entraînait des inefficacités et des risques accrus. L’introduction des VMB a permis de remédier à ces problèmes en centralisant le contrôle et en intégrant des dispositifs de sécurité tels que la purge automatisée.

Au milieu des années 2000, des entreprises telles que Linde et Applied Energy Systems ont commencé à proposer des VMB avancées, dotées de fonctionnalités telles que des commandes semi-automatiques et une surveillance intégrée. Par exemple, en 2011, SEMI-GAS Systems a mis à jour ses modèles de VMB semi-automatiques afin de réduire les coûts, l’encombrement et les besoins en énergie, reflétant ainsi une évolution vers des systèmes plus compacts et plus efficaces. Cette évolution a été stimulée par la croissance de l’industrie des semi-conducteurs, où les usines de fabrication (fabs) se sont développées rapidement, nécessitant une distribution de gaz évolutive sans augmentation proportionnelle des infrastructures.

Les années 2010 ont vu de nouvelles avancées, notamment des modèles à haut débit capables de traiter jusqu’à 600 litres standard par minute (slpm), comme l’a souligné SEMI-GAS en 2015 pour ses VMB entièrement automatiques à 8 lignes. L’intégration avec des automates programmables (PLC) et des systèmes d’arrêt d’urgence est devenue la norme, sous l’influence de réglementations plus strictes émanant d’organismes tels que l’OSHA et l’EPA. Le marché s’est étendu au-delà des semi-conducteurs pour inclure les secteurs biopharmaceutique, solaire et aérospatial, avec une adoption mondiale dans des régions comme l’Asie, où la production d’écrans LCD et de panneaux solaires a connu une forte croissance.

Aujourd’hui, les VMB continuent d’évoluer grâce à des technologies intelligentes, telles que la surveillance via l’IoT pour la maintenance prédictive. Les prévisions de marché indiquent une croissance régulière, avec une valeur du marché passant de 1,2 milliard de dollars en 2024 à 2,1 milliards de dollars d’ici 2033, soit un TCAC de 7,5 %. Cette trajectoire souligne la transformation du VMB, qui est passé d’un outil de niche à une pierre angulaire de la gestion moderne des gaz industriels.

Composants d’un VMB

Un bloc de vannes (Valve Manifold Box) est composé de plusieurs éléments interconnectés qui fonctionnent ensemble pour assurer une distribution sûre et efficace des gaz. Au cœur du système se trouve le boîtier, généralement fabriqué en acier soudé de calibre 11 pour plus de durabilité. Il est équipé d’une porte à fermeture et verrouillage automatiques, d’une fenêtre en verre de sécurité de 1/4 de pouce d’épaisseur permettant l’inspection, ainsi que de sprinklers anti-incendie homologués UL pour la prévention des risques. Le boîtier peut également comporter des évents d’évacuation reliés aux systèmes du bâtiment, notamment pour les gaz toxiques, ainsi que des points de fixation pour une installation murale ou sur rack.

Les principaux éléments fonctionnels sont les « barres » : des conduites de gaz modulaires, souvent configurées en groupes de 4, 6, 8 ou jusqu’à 12 barres par boîtier. Chaque « stick » comprend une série de vannes : des vannes manuelles pour le contrôle de base, des vannes pneumatiques (à commande pneumatique) pour le fonctionnement automatisé, et des vannes d’arrêt d’urgence qui s’activent en cas d’alarme. Entre les vannes, des orifices de purge permettent de ventiler et de rincer le système avec des gaz inertes tels que l’azote afin d’éliminer les contaminants ou les résidus dangereux.

Les régulateurs de pression jouent un rôle crucial : ils réduisent la pression élevée du gaz entrant à des niveaux adaptés aux processus en aval, tout en maintenant un débit constant. Des manomètres et des transducteurs surveillent la pression et le débit en temps réel ; ils sont souvent intégrés à des débitmètres massiques ou à des régulateurs pour une mesure précise. Sur les modèles avancés, un contrôleur basé sur un automate programmable (PLC), tel que le système d’arrêt d’urgence GigaGuard™, supervise les opérations, avec des entrées programmables pour les capteurs détectant une pression élevée, un débit excessif ou des fuites.

Parmi les composants de sécurité supplémentaires, on trouve des voyants d’état à LED, des alarmes sonores, des boutons d’arrêt d’urgence et des capteurs en option tels que des détecteurs de porte/fenêtre, des détecteurs de gaz toxiques, des capteurs d’incendie UV/IR et des réchauffeurs de panneau pour les gaz à faible pression de vapeur. Des pare-flammes et des détecteurs de gaz peuvent être ajoutés pour les applications à haut risque. Les matériaux sont sélectionnés en fonction de leur compatibilité ; il s’agit souvent d’acier inoxydable ou de polypropylène pour les substances corrosives, ce qui garantit l’absence de contamination dans les environnements à ultra-haute pression (UHP).

Dans les VMB destinés à la manipulation de liquides, des composants tels que des filtres en Y et des régulateurs de pression sont intégrés pour filtrer les impuretés et stabiliser le débit. Tous les ensembles sont généralement fabriqués en salles blanches conformes aux normes de classe 100, et font l’objet de tests rigoureux de étanchéité et de fonctionnalité. Cet ensemble complet de composants rend les boîtiers de distribution polyvalents et fiables pour des utilisations industrielles exigeantes.

Fonctionnement d’un boîtier de distribution

Le fonctionnement d’un boîtier de distribution repose sur des protocoles de distribution contrôlée, de surveillance et de sécurité. Le gaz pénètre dans le VMB à partir d’une source en vrac, telle qu’une bouteille ou un réservoir, via une entrée reliée au collecteur. À l’intérieur, le gaz est acheminé vers plusieurs branches, chacune agissant comme un canal indépendant.

Les régulateurs de pression situés sur chaque branche réduisent la pression de la source — souvent élevée — à la plage de fonctionnement requise pour les outils ou les procédés. Les vannes contrôlent le débit : les vannes manuelles permettent l’intervention de l’opérateur, tandis que les vannes pneumatiques réagissent aux signaux provenant de l’automate programmable (PLC) pour une ouverture/fermeture automatisée. Lorsqu’une sortie spécifique a besoin de gaz, la vanne correspondante s’ouvre, dirigeant le débit tout en isolant les autres sorties afin d’éviter toute contamination croisée.

La purge et la mise à l’air libre sont essentielles pour la maintenance. Pour entretenir un composant sans arrêter l’ensemble du système, les opérateurs utilisent des orifices de purge pour rincer la conduite avec du gaz inerte, en évacuant les résidus par des collecteurs d’échappement. Cela garantit une isolation sûre, minimisant ainsi les temps d’arrêt. Des capteurs surveillent les paramètres ; en cas d’anomalies, l’automate programmable déclenche des arrêts, fermant les vannes et activant des alarmes.

Dans les modèles semi-automatiques, l’intervention humaine est minimale : les opérateurs règlent les paramètres via le contrôleur, qui gère les opérations de routine. Les VMB entièrement automatiques utilisent des algorithmes avancés pour un ajustement continu, prenant en charge des débits élevés pouvant atteindre 600 slpm. Globalement, le fonctionnement des VMB met l’accent sur la sécurité, l’efficacité et la fiabilité dans la gestion des gaz.

Applications des VMB

Les boîtiers de vannes multiples (VMB) sont largement utilisés dans tous les secteurs nécessitant une distribution précise de fluides ou de gaz. Dans l’industrie des semi-conducteurs, les VMB distribuent des gaz spéciaux tels que le silane ou l’ammoniac vers les outils de fabrication, garantissant une distribution à ultra-haute pureté (UHP) pour la production de puces. Ils jouent un rôle essentiel dans la fabrication d’écrans LCD et de panneaux solaires, où ils gèrent les gaz corrosifs dans les salles blanches.

Dans le secteur biopharmaceutique et de la santé, les VMB gèrent les gaz médicaux tels que l’oxygène ou l’azote pour la production et le stockage de médicaments, grâce à des enceintes empêchant toute contamination. Les applications aérospatiales impliquent la distribution de carburants ou de fluides hydrauliques dans les installations d’essai.

L’industrie chimique utilise les VMB pour les liquides dangereux, garantissant la sécurité lors de la distribution vers les réacteurs. Les laboratoires de recherche universitaires les utilisent pour des montages expérimentaux impliquant des gaz rares. Le traitement de l’eau et la fabrication de LED bénéficient également de leur efficacité en matière de contrôle des fluides.

La polyvalence des VMB s’étend à des applications sur mesure, telles que la manipulation de solvants ou de substances corrosives dans des enceintes en polypropylène. Leur rôle dans la minimisation des risques les rend indispensables dans les environnements exigeant une haute pureté et où les enjeux sont importants.

Avantages et atouts

Les VMB offrent de nombreux avantages, notamment une sécurité renforcée grâce à des systèmes intégrés d’arrêt et de purge, réduisant ainsi les risques d’accident. Ils minimisent les temps d’arrêt en permettant une maintenance isolée, ce qui réduit les coûts.

L’efficacité est optimisée par la centralisation de la distribution, ce qui permet de gagner de l’espace et de réduire la longueur des canalisations. La personnalisation garantit la compatibilité, tandis que la modularité favorise l’évolutivité.

Dans l’ensemble, les VMB constituent des solutions rentables et fiables pour les systèmes de gaz complexes.

Installation et maintenance

L’installation consiste à monter le VMB à proximité des points d’utilisation, à le raccorder aux sources et aux évacuations, et à l’intégrer aux systèmes de contrôle. La maintenance comprend des inspections régulières, des tests d’étanchéité et le remplacement des composants dans des environnements propres. Les modèles montés sur rail facilitent l’accès.

Tendances futures

Les futurs VMB intégreront l’IA pour la maintenance prédictive et l’IoT pour la surveillance à distance, s’inscrivant ainsi dans la logique de l’Industrie 4.0. L’utilisation de matériaux durables et des débits plus élevés permettront de répondre aux exigences de la fabrication écologique.

Régulateur à un étage de très haute pureté de qualité semi-conductrice
Régulateur à un étage de très haute pureté de qualité semi-conductrice
Conclusion

En résumé, le VMB constitue une innovation essentielle dans la distribution de gaz, alliant sécurité, efficacité et adaptabilité. Son évolution continue promet des retombées industrielles encore plus importantes.
