Comment fonctionne un système de distribution de gaz spéciaux en vrac (BSGS) ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un système de distribution de gaz spéciaux en vrac (BSGS) ?

{{{sourceTextContent.description}}}

Comment fonctionne un système de distribution de gaz spéciaux en vrac (BSGS) ?

Introduction

Dans des secteurs tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique, l’aérospatiale et la production chimique, la demande en gaz spéciaux de haute pureté est primordiale. Ces gaz — azote, argon, hélium, hydrogène et divers mélanges gazeux — doivent être fournis avec précision, fiabilité et sécurité pour soutenir des processus critiques. Un système de distribution de gaz spéciaux en vrac (BSGS) est une infrastructure sophistiquée conçue pour stocker, gérer et distribuer efficacement de grands volumes de ces gaz. Cet article propose une analyse approfondie du fonctionnement d’un BSGS, en détaillant ses composants, ses principes de fonctionnement, ses mécanismes de sécurité et ses applications. En comprenant le fonctionnement d’un BSGS, nous pouvons apprécier son rôle essentiel dans la mise en œuvre de technologies de pointe et le respect de normes industrielles rigoureuses.

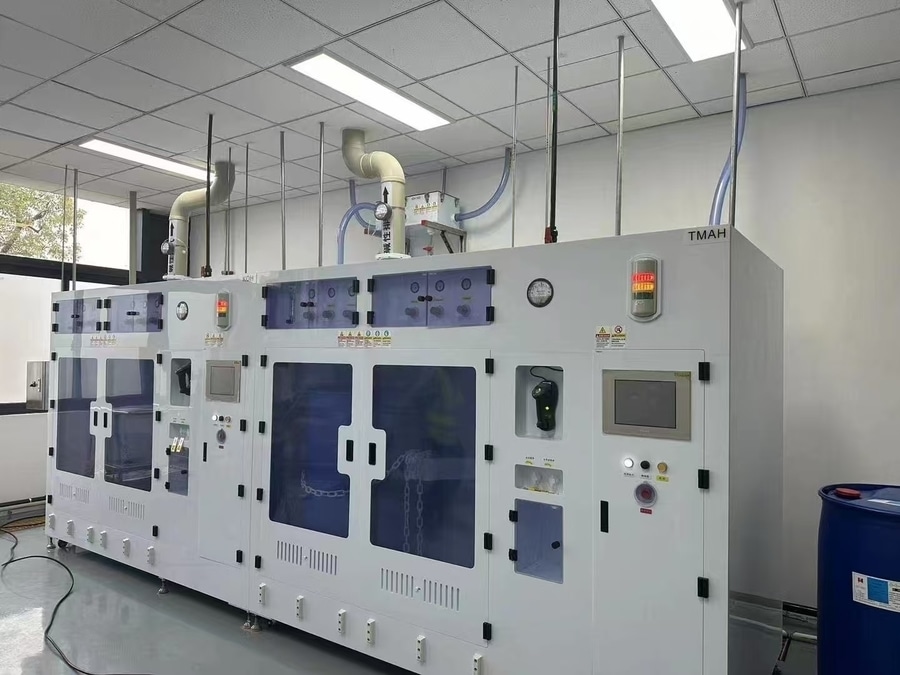

Système de distribution de gaz spéciaux en vrac (BSGS)
Système de distribution de gaz spéciaux en vrac (BSGS)
Qu’est-ce qu’un système de distribution de gaz spéciaux en vrac ?

Un système de distribution de gaz spéciaux en vrac (BSGS) est un système intégré conçu pour assurer le stockage et la distribution de gaz spéciaux de haute pureté dans des environnements industriels à grande échelle. Contrairement aux petites bouteilles de gaz utilisées pour des applications localisées ou à faible volume, un BSGS est conçu pour des environnements à haut débit où un approvisionnement constant en gaz de haute pureté est essentiel. Des secteurs tels que la microélectronique, où même des traces d’impuretés peuvent endommager les plaquettes de semi-conducteurs, ou la recherche médicale, où la pureté des gaz influe sur les résultats expérimentaux, s’appuient fortement sur les systèmes BSGS.

Le BSGS garantit que les gaz sont acheminés à la pression, au débit et à la pureté requis vers les différents points d’utilisation (POU) au sein d’une installation. Il y parvient grâce à une combinaison de réservoirs de stockage, de tuyauteries haute pureté, de systèmes de purification et de mécanismes de contrôle avancés. Ci-dessous, nous explorons en détail les composants clés et les processus opérationnels d’un BSGS.

Composants clés d’un BSGS

Un BSGS comprend plusieurs composants essentiels, chacun étant conçu pour remplir des fonctions spécifiques dans le stockage, la purification et la distribution des gaz spéciaux. Ces composants fonctionnent de concert pour garantir un approvisionnement en gaz fiable et exempt de toute contamination.

Réservoirs de stockage
Le cœur d’un BSGS est son système de stockage, qui peut contenir de grandes quantités de gaz spéciaux sous forme gazeuse ou liquéfiée, selon le type de gaz et l’application.
– Bouteilles haute pression : utilisées pour des gaz tels que l’azote, l’argon ou l’hydrogène, ces bouteilles stockent les gaz à des pressions comprises entre 2 000 et 6 000 psig (livres par pouce carré manométrique). Fabriquées à partir de matériaux tels que l’acier inoxydable ou l’aluminium, elles sont conçues pour empêcher la corrosion et la contamination.
– Réservoirs cryogéniques : pour les gaz tels que l’azote liquide ou l’hélium, qui nécessitent un stockage à basse température, les réservoirs cryogéniques maintiennent les gaz à l’état liquide afin d’optimiser la capacité de stockage. Ces réservoirs sont isolés à l’aide d’enveloppes sous vide afin de minimiser les transferts thermiques et les pertes par évaporation.
– Remorques-citernes : pour les installations nécessitant un réapprovisionnement fréquent en gaz, des remorques-citernes — de grands conteneurs de gaz transportables — sont utilisées pour acheminer et stocker les gaz en vrac sur site.

Réseau de tuyauterie et de distribution
Le réseau de tuyauterie achemine les gaz depuis les réservoirs de stockage vers les points d’utilisation à travers l’installation. Ce réseau est conçu pour préserver la pureté des gaz et fournir des débits et des pressions précis.
– Tuyauterie haute pureté : Fabriquée en acier inoxydable électropoli ou en d’autres matériaux non réactifs, la tuyauterie minimise la contamination en réduisant la rugosité de surface où des particules ou de l’humidité pourraient s’accumuler.
– Vannes et régulateurs : des vannes de haute précision (manuelles ou automatisées) et des régulateurs de pression contrôlent le débit et la pression des gaz, garantissant ainsi leur conformité aux exigences spécifiques de chaque point d’utilisation.
– Collecteurs : ceux-ci relient plusieurs réservoirs de stockage au réseau de distribution, permettant une commutation transparente entre les réservoirs afin de maintenir un approvisionnement continu en gaz.

Systèmes de purification
Les gaz spéciaux nécessitent souvent des niveaux de pureté ultra-élevés (par exemple, 99,9999 % ou plus) pour répondre aux normes industrielles. Les systèmes de purification au sein d’un BSGS éliminent les impuretés telles que l’humidité, l’oxygène ou les hydrocarbures. Les méthodes de purification courantes comprennent :
– L’adsorption : utilisation de matériaux tels que des tamis moléculaires ou du charbon actif pour piéger les impuretés.
– La purification catalytique : utilisation de catalyseurs pour réagir avec des contaminants spécifiques et les éliminer.
– Filtration : utilisation de filtres fins pour éliminer les particules en suspension.

Les purificateurs sont placés stratégiquement à différents endroits, par exemple à proximité des réservoirs de stockage ou au point d’utilisation, afin de garantir le maintien de la pureté du gaz tout au long du processus de distribution.

Systèmes de contrôle et de surveillance
Des systèmes avancés de contrôle et de surveillance garantissent le fonctionnement efficace et sûr du BSGS. Ceux-ci comprennent :
– Automates programmables (PLC) : systèmes automatisés qui régulent le débit, la pression et la température du gaz en fonction de données en temps réel.
– Capteurs : des capteurs de pression, de température et de débit surveillent les performances du système et détectent les anomalies telles que les fuites ou les chutes de pression.
– Interfaces homme-machine (IHM) : des écrans tactiles ou des interfaces logicielles permettent aux opérateurs de surveiller et d’ajuster les paramètres du système à distance.
– Alarmes et verrouillages de sécurité : des mécanismes de sécurité qui alertent les opérateurs en cas de problèmes tels que de faibles niveaux de gaz ou des dysfonctionnements du système, et qui arrêtent automatiquement le système si des seuils critiques sont dépassés.

Systèmes de sécurité
Compte tenu de la nature dangereuse de certains gaz spéciaux (par exemple, l’hydrogène inflammable ou l’ammoniac toxique), les systèmes BSGS intègrent des dispositifs de sécurité robustes :
– Systèmes de détection de fuites : des détecteurs de gaz surveillent les fuites et déclenchent des alarmes si des gaz dangereux sont détectés.
– Vannes d’arrêt d’urgence : elles isolent automatiquement certaines sections du système en cas de fuite ou d’autres situations d’urgence.
– Systèmes de ventilation : ils assurent une circulation d’air adéquate dans les zones de stockage et de distribution afin d’empêcher l’accumulation de vapeurs dangereuses.
– Systèmes d’extinction d’incendie : ils atténuent les risques liés aux gaz inflammables dans les zones de stockage et de distribution.

Processus opérationnel d’un BSGS

Le fonctionnement d’un BSGS comporte plusieurs étapes, du stockage du gaz à sa distribution au point d’utilisation. Voici un aperçu détaillé du processus :

Stockage et approvisionnement en gaz
Les gaz spéciaux sont livrés à l’installation en vrac via des bouteilles haute pression, des réservoirs cryogéniques ou des camions-citernes. Le BSGS stocke de grandes quantités de gaz afin d’assurer un approvisionnement continu et de réduire au minimum les temps d’arrêt. Par exemple, une usine de fabrication de semi-conducteurs peut avoir besoin de milliers de pieds cubes d’azote par jour, ce qui nécessite des solutions de stockage à grande échelle. Les réservoirs de stockage sont raccordés à un collecteur qui gère la transition entre les réservoirs afin de maintenir un approvisionnement ininterrompu.
Purification des gaz
Avant d’entrer dans le réseau de distribution, les gaz passent souvent par des systèmes de purification afin d’éliminer les impuretés. Cette étape est cruciale dans des applications telles que la fabrication de semi-conducteurs, où même des niveaux de contaminants de l’ordre de quelques parties par milliard (ppb) peuvent entraîner des défauts. Les purificateurs peuvent être situés sur le site de stockage, au sein du réseau de tuyauterie ou au point d’utilisation, en fonction de la conception du système et des exigences relatives aux gaz.
Distribution des gaz
Une fois purifiés, les gaz sont acheminés via un réseau de canalisations de haute pureté vers divers points d’utilisation. Le système de distribution est conçu pour maintenir une pression et des débits constants, souvent à l’aide de régulateurs de pression et de régulateurs de débit. Des collecteurs et des vannes automatisées permettent au système de basculer entre les réservoirs de stockage ou d’ajuster les circuits d’écoulement pour répondre aux fluctuations de la demande.
Distribution au point d’utilisation
Au point d’utilisation, les gaz sont acheminés vers des équipements tels que des chambres de dépôt, des réacteurs ou des instruments d’analyse. Des purificateurs ou des filtres installés au point d’utilisation peuvent être mis en place pour garantir que le gaz répond aux exigences de pureté précises de l’application. Des systèmes de contrôle surveillent et ajustent les paramètres du gaz en temps réel afin de maintenir des conditions optimales.
Surveillance et maintenance
Tout au long du processus, les systèmes de contrôle et de surveillance collectent des données sur la pression, le débit et la pureté des gaz. Les opérateurs utilisent des interfaces homme-machine (IHM) pour superviser les performances du système et réagir aux alarmes ou aux alertes. Une maintenance régulière, comprenant des contrôles d’étanchéité, le remplacement des filtres et l’inspection des réservoirs, garantit la fiabilité et la sécurité du système BSGS.

Applications du système BSGS

Les systèmes BSGS font partie intégrante de plusieurs secteurs industriels, chacun ayant des exigences spécifiques en matière de gaz :

– Fabrication de semi-conducteurs : des gaz d’ultra-haute pureté tels que l’azote, l’argon et le silane sont utilisés dans des procédés tels que le dépôt chimique en phase vapeur (CVD) et la gravure. Les systèmes BSGS garantissent que ces gaz sont fournis sans contamination afin d’éviter tout défaut dans les micropuces.
– Industrie pharmaceutique : des gaz tels que l’azote et le dioxyde de carbone sont utilisés dans la fabrication et le conditionnement des médicaments. Les systèmes BSGS assurent un approvisionnement stable pour les procédés nécessitant des atmosphères inertes ou des mélanges gazeux précis.
– Aérospatiale : des gaz de haute pureté sont utilisés dans les essais, le soudage et les systèmes de propulsion. Les systèmes BSGS prennent en charge les opérations à grande échelle grâce à un approvisionnement en gaz constant.
– Industrie chimique : des gaz spéciaux sont utilisés comme réactifs ou vecteurs dans la synthèse chimique. Les systèmes BSGS garantissent une manipulation et une distribution sûres des gaz réactifs ou dangereux.
– Médecine et recherche : des gaz tels que l’hélium et l’oxygène sont utilisés en imagerie médicale et dans les expériences de laboratoire. Les systèmes BSGS fournissent des gaz de haute pureté afin de préserver l’intégrité des expériences.

Considérations de sécurité

La sécurité est une priorité absolue dans la conception et l’exploitation des systèmes BSGS en raison de la nature dangereuse de nombreux gaz spéciaux. Les principales considérations de sécurité sont les suivantes :

– Compatibilité des gaz : s’assurer que les matériaux utilisés dans les systèmes BSGS (par exemple, la tuyauterie, les vannes) sont compatibles avec les gaz afin d’éviter toute réaction ou corrosion.
– Prévention des fuites : des inspections régulières et des systèmes avancés de détection des fuites minimisent le risque de fuites de gaz.
– Formation des opérateurs : le personnel doit être formé à la manipulation des gaz spéciaux et à la gestion des situations d’urgence.
– Conformité réglementaire : les systèmes BSGS doivent respecter les normes et réglementations du secteur, telles que celles établies par l’OSHA, la NFPA ou la SEMI.

Progrès technologiques dans le domaine des systèmes BSGS

Les avancées récentes ont permis d’améliorer l’efficacité, la sécurité et la durabilité des systèmes BSGS :

– Surveillance intelligente : des capteurs connectés à l’Internet des objets (IoT) et des analyses basées sur le cloud fournissent des informations en temps réel sur les performances du système, permettant ainsi une maintenance prédictive.
– Efficacité énergétique : une meilleure isolation des réservoirs cryogéniques et des systèmes de distribution optimisés réduisent la consommation d’énergie.
– Automatisation : les systèmes BSGS entièrement automatisés minimisent l’intervention humaine, réduisant ainsi le risque d’erreurs et améliorant la fiabilité.
– Pratiques durables : certaines installations explorent des systèmes de recyclage et de récupération des gaz afin de minimiser les déchets et l’impact environnemental.

Défis et solutions

Malgré leurs avantages, les systèmes BSGS sont confrontés à des défis tels que des coûts initiaux élevés, une maintenance complexe et la nécessité d’un contrôle rigoureux de la pureté. Les solutions comprennent des conceptions de systèmes modulaires pour une évolutivité optimale, des technologies de purification avancées et des programmes de maintenance complets afin de garantir une fiabilité à long terme.

Fabricant chinois de régulateurs de gaz ultra-hautes pureté
Fabricant chinois de régulateurs de gaz ultra-hautes pureté
Conclusion

Un système de distribution de gaz spéciaux en vrac (BSGS) est un élément essentiel des processus industriels modernes, permettant la distribution sûre et efficace de gaz de haute pureté pour répondre aux besoins d’applications critiques. En intégrant des systèmes avancés de stockage, de purification, de distribution et de contrôle, un BSGS garantit que des secteurs tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique et l’aérospatiale puissent répondre à leurs exigences strictes en matière de qualité et de fiabilité des gaz. À mesure que la technologie progresse, les systèmes BSGS continuent d’évoluer, en intégrant des solutions plus intelligentes et plus durables pour répondre aux demandes croissantes des industries mondiales. Comprendre le fonctionnement d’un BSGS met en évidence son rôle essentiel dans la promotion de l’innovation et le maintien de normes élevées dans divers secteurs.

Pour en savoir plus sur le fonctionnement d’un système de distribution de gaz spéciaux en vrac (BSGS), vous pouvez consulter le site de Jewellok à l’adresse https://www.jewellok.com/product/bulk-specialty-gas-systems-bsgs-gas-cabinets-and-scrubber-tail-gas-treatment-cabinets-for-high-purity-bulk-specialty-gas-delivery/ pour plus d'informations.
