Comment fonctionne un collecteur de commutation d'oxygène gazeux ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un collecteur de commutation d'oxygène gazeux ?

{{{sourceTextContent.description}}}

Dans les environnements où un approvisionnement continu en oxygène n’est pas seulement une exigence, mais une question de vie ou de mort, les dispositifs de sécurité techniques revêtent une importance capitale. Du chaos contrôlé d’une unité de soins intensifs d’un hôpital aux opérations de haute précision d’une cloche de plongée en eaux profondes ou d’un atelier de fabrication métallique en pleine effervescence, l’interruption du débit d’oxygène n’est tout simplement pas envisageable. Le collecteur de basculement d’oxygène est l’élément d’infrastructure essentiel qui protège contre une telle catastrophe. Il s’agit d’une sentinelle automatisée, conçue pour assurer une transition fluide et ininterrompue de la source d’oxygène principale vers une réserve secondaire complète, le tout sans la moindre fluctuation de pression. Mais compte tenu des propriétés uniques et dangereuses de l’oxygène, comment ce système parvient-il à offrir des performances aussi fiables tout en garantissant une sécurité absolue ?

À la base, un collecteur de commutation d’oxygène est un système pneumatique sous pression régi par les principes des différences de pression et de la mécanique des ressorts. Sa mission première est de surveiller la pression dans l’alimentation principale et, à un seuil de dépression prédéterminé, de basculer automatiquement la source de gaz vers une réserve pleine. Cependant, contrairement aux collecteurs destinés aux gaz inertes, un collecteur d’oxygène fonctionne sous une contrainte supplémentaire et non négociable : l’élimination sans compromis de tout risque de contamination ou d’incendie. Son fonctionnement constitue donc un véritable modèle de référence en matière de fiabilité et d’ingénierie de la sécurité.

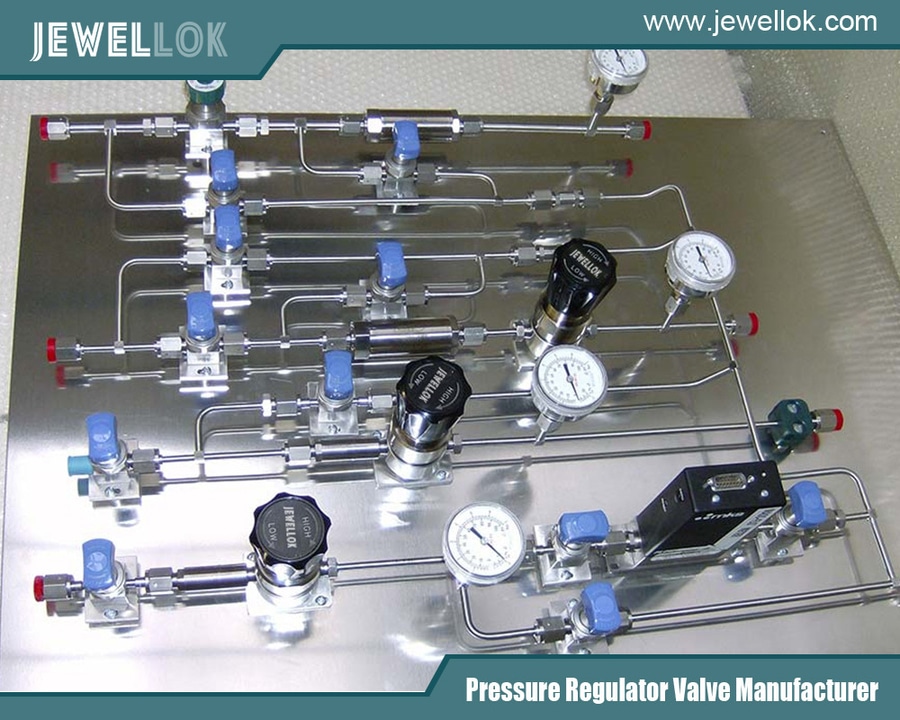

régulateur de pression pneumatique pour hélium de haute pureté
régulateur de pression pneumatique pour hélium de haute pureté

Les enjeux : pourquoi un approvisionnement ininterrompu en oxygène est essentiel

Pour apprécier la conception du collecteur, il faut d’abord comprendre les conséquences d’une défaillance dans ses principales applications :

Soins de santé et maintien des fonctions vitales : dans les hôpitaux, l’oxygène de qualité médicale est acheminé directement vers les prises situées au chevet des patients (unités murales) dans les unités de soins intensifs, les blocs opératoires et les services hospitaliers. Une perte de pression pourrait perturber le fonctionnement des ventilateurs, des appareils d’anesthésie et de l’oxygénothérapie, avec des conséquences immédiates et désastreuses pour la sécurité des patients.
Aérospatiale et plongée : dans les chambres hyperbares, les sous-marins et les systèmes de plongée, un approvisionnement continu en oxygène est essentiel pour maintenir des atmosphères propices à la vie. Une interruption pourrait entraîner un accident de décompression rapide (le mal des caissons) ou une asphyxie.
Procédés industriels : Dans la métallurgie, l’oxygène est indispensable à la découpe et au soudage à l’oxycoupage. Si une coupure momentanée ne met pas immédiatement la vie d’un patient en danger, elle peut compromettre une soudure critique sur un récipient sous pression ou un pont, créant ainsi un risque pour la sécurité à long terme. Elle entraîne également d’importants temps d’arrêt de production.
Dans tous ces scénarios, le collecteur de basculement agit comme la première et la plus cruciale ligne de défense, offrant le délai nécessaire au personnel pour remplacer les bouteilles vides sans panique ni perturbation du processus.

Analyse du système : composants essentiels et impératif de la pureté de l’oxygène

Un collecteur de commutation d’oxygène standard à deux bancs est un ensemble de composants spécialisés. Chaque pièce est choisie non seulement pour sa fonction, mais aussi pour sa compatibilité avec l’oxygène à haute pression, un domaine où l’utilisation de composants industriels standard peut avoir des conséquences catastrophiques.

Vannes d’entrée « propres à l’oxygène » : il s’agit de vannes d’arrêt manuelles fabriquées à partir de matériaux tels que le laiton ou l’acier inoxydable, compatibles avec l’oxygène. Il est essentiel que chaque composant d’un système à oxygène soit « propre à l’oxygène », c’est-à-dire scrupuleusement exempt d’huile, de graisse et de particules contaminantes. Ces contaminants peuvent agir comme des combustibles et provoquer un incendie en présence d’oxygène à haute pression, un phénomène connu sous le nom de compression adiabatique.
Régulateurs de pression spécifiques à l’oxygène : Il s’agit sans doute des composants les plus critiques pour la sécurité. Ces détendeurs de premier étage réduisent la pression élevée de la bouteille (qui peut atteindre 2 200 psi / 150 bar pour l’oxygène gazeux) à une « pression de ligne » stable et plus faible, généralement comprise entre 100 et 150 psi (7 à 10 bar). Les détendeurs d’oxygène sont fabriqués selon des normes strictes, à partir de matériaux tels que le Monel ininflammable ou des plastiques spécialisés pour les joints, afin d’empêcher toute inflammation due au frottement ou à la production de chaleur lors de la réduction de pression.
La vanne de commutation (le « cerveau » automatisé) : il s’agit du cœur intelligent du système. Il s’agit d’une vanne spécialisée dotée de deux entrées (principale et de réserve) et d’une sortie. Son mécanisme interne, généralement constitué d’un diaphragme ou d’un piston, est constamment soumis à la pression de l’alimentation principale. Un ressort calibré s’oppose à cette pression. L’ensemble de la vanne est conçu pour fonctionner de manière propre et fiable, sans générer d’étincelles ni de chaleur excessive.
Clapets anti-retour : ces clapets unidirectionnels sont intégrés à la vanne de commutation ou installés en aval de celle-ci. Ils sont essentiels pour empêcher le reflux de l’alimentation active vers l’alimentation inactive. Ceci est crucial pour préserver la pureté de l’oxygène médical et pour garantir la sécurité si un groupe de bouteilles doit être isolé pour maintenance.
Manomètres : Le collecteur en comporte deux types :
Manomètres de contenu des bouteilles : Un par rangée, indiquant la haute pression à l’intérieur des bouteilles, ce qui permet d’estimer approximativement la quantité de gaz restante.
Manomètre de pression de distribution : Indique la pression de ligne stable et régulée fournie à la canalisation ou à l’équipement en aval.
Vanne de sortie : une vanne manuelle contrôlant le débit final du collecteur vers le réseau de l’établissement.
Mécanisme d’alerte : il s’agit de l’outil de communication du système. Il s’agit presque toujours d’un indicateur visuel lumineux (généralement rouge) qui s’active lorsqu’un basculement se produit. Dans les environnements critiques tels que les hôpitaux, cette action mécanique déclenche également une alarme pneumatique ou électrique — faisant retentir une sirène et allumant un voyant d’alerte sur un panneau de surveillance central — afin de garantir une notification immédiate du personnel.

La séquence opérationnelle : description étape par étape d’une commutation

Le fonctionnement du collecteur est un processus séquentiel et ingénieux qui privilégie avant tout la continuité.

Phase 1 : fonctionnement normal – alimentation principale en service

Le système démarre avec les batteries de bouteilles principale et de réserve pleines et leurs vannes d’entrée ouvertes. L’oxygène à haute pression provenant de la batterie principale s’écoule à travers son détendeur dédié compatible avec l’oxygène, qui réduit la pression à une valeur stable de 100 psi.

Ce gaz régulé à 100 psi pénètre dans l’entrée « Primaire » de la vanne de basculement. À l’intérieur de la vanne, cette pression agit sur le diaphragme, comprimant le ressort d’étalonnage interne. Cette force maintient le mécanisme interne de la vanne en position « Primaire ». Dans cet état, le circuit d’écoulement provenant de l’entrée principale est ouvert, tandis que celui provenant de l’entrée de réserve est bloqué mécaniquement. Le clapet anti-retour intégré du côté primaire est ouvert en raison du débit vers l’avant, tandis que le clapet anti-retour du côté de réserve reste fermé. L’oxygène s’écoule sans entrave depuis le banc primaire, traverse la vanne de commutation et est acheminé vers l’installation. Le système est stable et le drapeau d’alerte reste abaissé.

Phase 2 : Épuisement et basculement automatique

À mesure que le banc primaire s’épuise, sa pression interne chute. Le détendeur de premier étage maintient héroïquement une pression de sortie de 100 psi jusqu’à ce que la pression de la bouteille tombe très près de cette pression de distribution. Une fois ce seuil atteint, le détendeur ne peut plus maintenir la pression dans la conduite.

La pression dans la conduite alimentant la vanne de commutation depuis le côté primaire commence à baisser. Lorsque cette pression descend en dessous du seuil de commutation préréglé du collecteur (un réglage courant est de 50 psi), la force exercée sur la membrane n’est plus suffisante pour vaincre la forte résistance du ressort de calibrage.

Le ressort entre alors en action, actionnant instantanément le mécanisme interne de la vanne de commutation. Cette action rapide a deux effets simultanés :

Elle coupe le circuit d’écoulement provenant de l’entrée primaire désormais vide.
Elle ouvre le circuit d’écoulement provenant de l’entrée de réserve pleine.
L’oxygène régulé à 100 psi provenant de la réserve afflue immédiatement dans la vanne de commutation. Le clapet anti-retour côté primaire se referme brusquement dès que la pression primaire chute, empêchant ainsi tout reflux du nouveau gaz de réserve vers la conduite primaire vide. L’alimentation en gaz provient désormais sans interruption de la réserve. L’ensemble de la transition s’effectue en quelques millisecondes — bien plus rapidement qu’un ventilateur ne peut effectuer un cycle ou qu’un soudeur ne peut remarquer une chute de pression.

Phase 3 : Alarme, réaction et réinitialisation du système

Le mouvement physique du mécanisme interne de la vanne de commutation est relié mécaniquement au système d’alerte. Lorsque la vanne passe de la position « Primaire » à la position « Réserve », elle déclenche l’apparition d’un drapeau rouge vif. Dans un environnement hospitalier ou industriel, cette même action active les alarmes sonores et visuelles.

Il s’agit là d’un signal sans équivoque du système : « Le banc principal est vide. Je suis passé en mode de réserve pour maintenir l’alimentation, mais les bouteilles vides doivent être remplacées immédiatement. » Cela permet une intervention proactive, plutôt que réactive. Un technicien de maintenance peut alors fermer en toute sécurité les vannes d’admission du banc principal vide, purger avec précaution la pression résiduelle de ce côté du collecteur, remplacer les bouteilles et rouvrir les vannes. Une fois le côté principal remise sous pression, le technicien réinitialise manuellement la vanne de commutation (à l’aide d’un bouton ou d’un levier). Cette action ramène la vanne en position « primaire », ferme l’entrée de la réserve, désactive le drapeau d’alerte, coupe l’alarme et réarme le système pour le cycle suivant.

Configurations avancées et protocoles de sécurité

Pour les installations de plus grande envergure, les collecteurs sont plus complexes qu’un simple système à deux bancs. Ils intègrent souvent des configurations de type « Duty-Assist » ou « Lead-Lag ». Dans ces systèmes, deux collecteurs identiques fonctionnent en tandem, se partageant la charge et désignant automatiquement l’un comme principal et l’autre comme de réserve. Cela assure à la fois une redondance et allonge l’intervalle entre les changements de bouteilles.

La règle primordiale pour tout collecteur d’oxygène est la compatibilité avec l’oxygène. Cela va au-delà de la fabrication initiale et s’étend à la maintenance. Aucun lubrifiant autre que ceux spécifiquement conçus pour une utilisation avec l’oxygène ne doit jamais être utilisé. Les clés doivent être propres et ne pas produire d’étincelles. Le système doit faire l’objet d’inspections périodiques pour détecter les fuites et la contamination. C’est cette attention constante portée à la propreté qui distingue un système pneumatique standard d’un système d’oxygène à haute pression sûr.

Fabricant de détendeurs haute pureté en Chine
Fabricant de détendeurs haute pureté en Chine

Conclusion

Le collecteur de commutation d’oxygène est un chef-d’œuvre d’ingénierie pratique et axée sur la sécurité. C’est un système qui remplit sa fonction la plus critique précisément au moment où on en a le plus besoin : lors d’une défaillance de l’alimentation principale. En automatisant le basculement vers une source de réserve, il élimine l’erreur humaine et tout retard, créant ainsi un délai de sécurité qui, dans un contexte médical, peut faire la différence entre la vie et la mort, et dans un contexte industriel, entre la qualité et une défaillance catastrophique.

Plus qu’un simple ensemble de vannes et de manomètres, c’est un gardien mécanique fiable. Il fonctionne silencieusement dans un local technique en sous-sol ou sur un mur d’usine, ne nécessitant que peu d’attention jusqu’au moment où son drapeau rouge se hisse. Par ce geste simple, il transmet un message vital : la continuité a été préservée et le flux vital d’oxygène reste ininterrompu.
