Guide complet sur les régulateurs de pression de gaz en acier inoxydable UHP 316L

{{{sourceTextContent.subTitle}}}

Guide complet sur les régulateurs de pression de gaz en acier inoxydable UHP 316L

{{{sourceTextContent.description}}}

Guide complet sur les régulateurs de pression de gaz en acier inoxydable 316L UHP

Les régulateurs de pression de gaz à ultra-haute pureté (UHP) sont des composants essentiels dans les secteurs où la contamination des gaz peut compromettre les processus, la sécurité ou la qualité des produits. Fabriqués principalement en acier inoxydable 316L, ces régulateurs sont conçus pour traiter des gaz dont le degré de pureté est de 99,999 % ou plus. Ils jouent un rôle crucial dans des applications telles que la fabrication de semi-conducteurs, la production pharmaceutique, la chromatographie en phase gazeuse et la manipulation de gaz spéciaux. Ce guide offre un aperçu complet des régulateurs de pression de gaz en acier inoxydable 316L UHP, couvrant leur conception, leurs matériaux, leur fonctionnement, leur sélection, leurs applications, leur maintenance et les considérations de sécurité. En comprenant ces dispositifs, les ingénieurs et les techniciens peuvent garantir des performances et une fiabilité optimales dans des environnements à haut risque.

Les régulateurs UHP se distinguent des régulateurs de pression standard par leur volume interne réduit au minimum, la pureté supérieure de leurs matériaux et un fonctionnement exempt de contamination. L’utilisation de l’acier inoxydable 316L, une variante à faible teneur en carbone de l’acier inoxydable 316, améliore la résistance à la corrosion et réduit le risque de dégazage ou de libération de particules. Ces caractéristiques les rendent indispensables pour la manipulation de gaz toxiques, corrosifs, inflammables ou réactifs tels que le silane, le chlorure d’hydrogène ou l’azote ultra-pur.

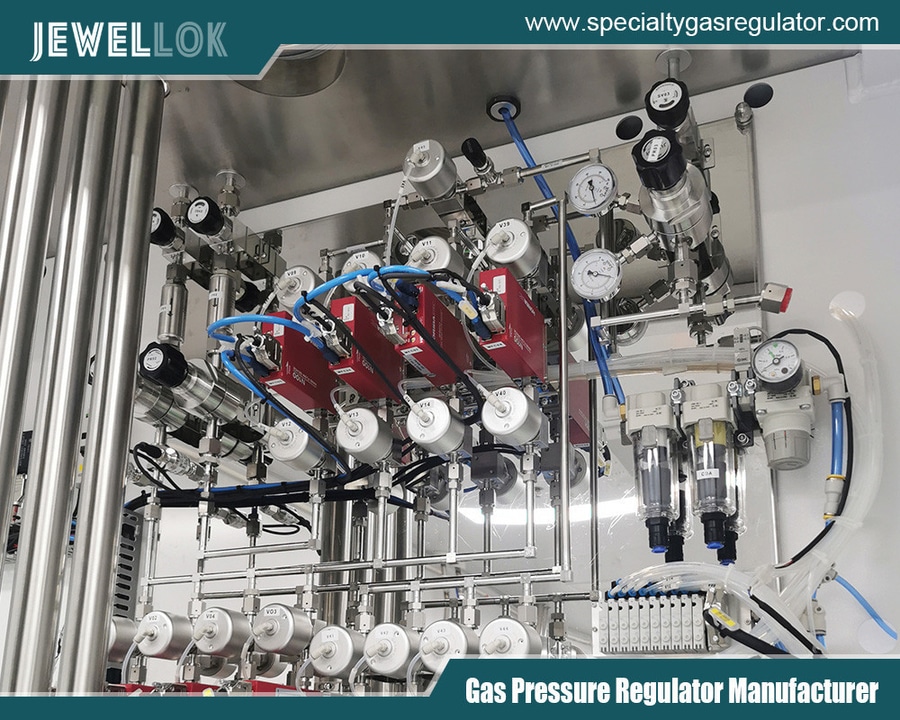

Régulateurs de pression de gaz en acier inoxydable 316L UHP
Régulateurs de pression de gaz en acier inoxydable 316L UHP
Comprendre les exigences UHP

Les systèmes à ultra-haute pureté (UHP) nécessitent des régulateurs empêchant même les traces de contaminants de pénétrer dans le flux de gaz. Les contaminants tels que l’humidité, l’oxygène ou les particules peuvent entraîner des défauts dans la microélectronique ou des imprécisions dans les instruments d’analyse. Les régulateurs UHP y parviennent grâce à des techniques de fabrication spécialisées, notamment l’usinage à partir de barres plutôt que le forgeage, ce qui permet d’obtenir une structure granulaire plus dense et des surfaces internes plus lisses. Les finitions de surface présentant de faibles valeurs Ra (rugosité moyenne) réduisent au minimum les zones où les particules peuvent adhérer.

Dans la fabrication de semi-conducteurs, par exemple, les gaz UHP sont utilisés dans des procédés tels que le dépôt chimique en phase vapeur (CVD), où la pureté a un impact direct sur les taux de rendement. Les régulateurs doivent être conformes à des normes telles que la norme SEMI F20 relative aux matériaux de qualité UHP, garantissant que l’acier inoxydable 316L subit une refusion secondaire afin de réduire les impuretés au minimum absolu. Ce niveau de pureté ne concerne pas seulement le matériau, mais aussi le processus d’assemblage, souvent réalisé dans des salles blanches de classe ISO 4 afin d’éviter les contaminants en suspension dans l’air.

Propriétés de l’acier inoxydable 316L

L’acier inoxydable 316L est le matériau de choix pour les régulateurs de pression de gaz UHP en raison de ses propriétés exceptionnelles. Il contient 16 à 18 % de chrome, 10 à 14 % de nickel et 2 à 3 % de molybdène, avec une teneur en carbone limitée à 0,03 % afin d’empêcher la précipitation de carbures lors du soudage. Cette composition offre une résistance supérieure à la corrosion par piqûres et à la corrosion interstitielle, en particulier dans les environnements riches en chlorures.

Dans les applications à très haute pression (UHP), la nature non réactive de l’acier 316L empêche l’adsorption et le dégagement de contaminants. Contrairement aux matériaux élastomères, les membranes en acier inoxydable n’absorbent ni l’humidité ni les hydrocarbures, préservant ainsi l’intégrité du gaz. L’électropolissage améliore encore la surface en éliminant les irrégularités microscopiques, ce qui permet d’obtenir une couche passivée résistante à la corrosion et à la génération de particules. Pour les gaz hautement corrosifs, des variantes telles que l’Hastelloy C-22 peuvent être utilisées pour les composants internes, mais le 316L reste la norme pour les corps et les pièces en contact avec le fluide.

La résistance mécanique de ce matériau permet aux régulateurs de supporter des pressions d’entrée allant jusqu’à 6 000 psig tout en fournissant des pressions de sortie précises aussi basses que 0,1 psig. Sa soudabilité permet des raccords soudés bout à bout par soudage autogène, ce qui réduit les voies de fuite et garantit l’étanchéité aux fuites d’hélium.

Conception et composants des régulateurs UHP

Un régulateur de pression de gaz UHP typique en acier inoxydable 316L comprend trois éléments principaux : un mécanisme de réglage, un élément de détection et un élément de commande. Le mécanisme de réglage, souvent un ressort actionné par un bouton manuel, permet de régler la pression de sortie souhaitée. L’élément de détection est généralement une membrane en acier inoxydable qui détecte les variations de pression et actionne l’élément de commande — un clapet ou une vanne qui module le débit à travers un orifice.

Les modèles UHP intègrent des corps usinés à partir d’une barre pleine afin de minimiser le volume interne, ce qui facilite une purge rapide et réduit l’espace mort où des contaminants pourraient s’accumuler. Les membranes sont fabriquées en acier inoxydable 316L pour éviter la dégradation des élastomères, et les joints sont de type métal sur métal pour garantir une étanchéité parfaite. Les conceptions à siège lié, où le siège est fixé au clapet, sont courantes pour les gaz corrosifs, car elles empêchent l’érosion du siège.

Parmi les autres caractéristiques, on trouve des manomètres pour la surveillance des pressions d’entrée et de sortie, des soupapes de sûreté pour la protection contre les surpressions, ainsi que des filtres pour retenir les particules. Les modèles à haut débit peuvent utiliser des configurations à dôme pour la commande à distance, tandis que les versions compactes conviennent aux installations où l’espace est limité.

Principes de fonctionnement

Les régulateurs UHP fonctionnent selon le principe de l’équilibre des forces. Le gaz d’entrée arrive à haute pression, exerçant une poussée contre l’élément de commande. Le ressort de charge comprime la membrane, ouvrant la vanne pour permettre l’écoulement jusqu’à ce que la pression de sortie s’équilibre avec la force du ressort. À mesure que la demande en aval varie, la membrane ajuste la position de la vanne afin de maintenir un débit constant.

Les régulateurs à un étage effectuent cette opération en une seule étape, ce qui convient aux pressions d’entrée stables. Les modèles à deux étages intègrent une réduction intermédiaire, garantissant un débit constant même lorsque la pression de la bouteille diminue. Pour l’UHP, un faible volume interne favorise un équilibre rapide, et des dispositifs tels que les systèmes de purge croisée permettent le rinçage au gaz inerte lors des changements de bouteille, empêchant ainsi toute contamination atmosphérique.

Dans les régulateurs à dôme, la pression du gaz ou de l’air remplace le ressort, ce qui permet des réglages à distance précis. Cette solution est idéale pour les systèmes automatisés dans les salles blanches.

Applications

Les régulateurs UHP en acier inoxydable 316L sont indispensables dans les usines de semi-conducteurs pour fournir des gaz de procédé tels que l’arsine ou la phosphine sans impuretés. Dans l’industrie pharmaceutique, ils contrôlent les gaz inertes destinés aux environnements stériles. Les laboratoires d’analyse les utilisent pour les gaz vecteurs en chromatographie, garantissant ainsi des mesures précises.

Parmi les autres applications, on peut citer l’aérospatiale pour les systèmes de carburant, l’agroalimentaire pour la régulation du CO₂, et la recherche pour la manipulation de gaz spéciaux. Les modèles haute pression prennent en charge les étalons d’étalonnage, tandis que les régulateurs de contre-pression protègent les systèmes contre la surpression dans les conduites de purge.

Critères de sélection

Le choix d’un régulateur UHP implique d’évaluer le type de gaz (corrosif, toxique ou inerte), les plages de pression (entrée jusqu’à 10 000 psig, sortie 0-500 psig), les débits (jusqu’à 250 scfm) et les exigences de pureté. La compatibilité des matériaux est primordiale : acier 316L pour les gaz semi-corrosifs, alliages renforcés pour les gaz agressifs.

Tenez compte de l’emplacement : montage sur bouteille pour les pressions d’entrée élevées ou au point d’utilisation pour plus de précision. Régulateur à deux étages pour les alimentations fluctuantes, à un seul étage pour le contrôle des conduites. Des caractéristiques telles que l’électropolissage, les finitions à faible Ra et l’assemblage en salle blanche garantissent la conformité aux normes UHP. Prévoyez un budget pour les accessoires tels que les collecteurs ou les systèmes de purge.

Installation et maintenance

L’installation nécessite des environnements propres et secs. Effectuez les raccordements à l’aide de raccords compatibles, purgez les conduites avec un gaz inerte et effectuez un test d’étanchéité à l’hélium. Fixez solidement l’équipement pour éviter les vibrations.

La maintenance comprend des inspections régulières pour détecter les fuites, à l’aide de solutions savonneuses sur les raccords. Purgez avant et après utilisation en cas de gaz dangereux. Remplacez les membranes si elles sont endommagées ; nettoyez les pièces internes uniquement avec des solvants homologués. Procédures d’arrêt : fermez les vannes, purgez la pression, effectuez une purge et débranchez en toute sécurité. Un étalonnage annuel garantit la précision.

Considérations de sécurité

La sécurité est primordiale avec les régulateurs UHP manipulant des gaz dangereux. Utilisez-les dans des zones bien ventilées équipées de détecteurs de gaz. Les dispositifs de décharge de surpression préviennent les explosions ; les conceptions à membrane liée limitent les défaillances. Respectez les normes telles que celles de la CGA pour les raccordements. Une formation à la manipulation des gaz toxiques réduit les risques.

Régulateurs de pression de gaz en acier inoxydable UHP 316L
Régulateurs de pression de gaz en acier inoxydable 316L UHP
Conclusion

Les régulateurs de pression de gaz en acier inoxydable 316L UHP sont de véritables merveilles d’ingénierie qui garantissent la pureté dans les applications exigeantes. Leur conception robuste, l’excellence de leurs matériaux et leur fonctionnement précis les rendent indispensables. En respectant les meilleures pratiques en matière de sélection, d’installation et de maintenance, les utilisateurs peuvent bénéficier de performances fiables et d’une longue durée de vie. À mesure que les industries évoluent, ces régulateurs continueront à soutenir les innovations en matière de distribution de gaz de haute pureté.
