Régulateurs de pression de gaz à haut débit et ultra-haute pureté : un contrôle de précision pour les applications exigeantes

{{{sourceTextContent.subTitle}}}

Régulateurs de pression de gaz à haut débit et ultra-haute pureté : un contrôle de précision pour les applications exigeantes

{{{sourceTextContent.description}}}

Régulateurs de pression pour gaz ultra-purs à haut débit : un contrôle de précision pour les applications exigeantes

Dans les secteurs où la précision, la pureté et les performances sont primordiales, les régulateurs de pression pour gaz ultra-purs à haut débit jouent un rôle essentiel. Ces dispositifs spécialisés sont conçus pour gérer l’alimentation en gaz à des débits élevés tout en garantissant des niveaux de pureté exceptionnels. Contrairement aux régulateurs standard, ils sont conçus pour traiter des gaz ultra-purs sans introduire de contaminants, ce qui les rend indispensables dans des secteurs tels que la fabrication de semi-conducteurs, la production pharmaceutique et l’instrumentation analytique. Cet article se penche sur les aspects techniques de ces régulateurs, en explorant leurs principes de conception, leurs mécanismes de fonctionnement, leurs caractéristiques clés, leurs applications, ainsi que les meilleures pratiques en matière de sélection et de maintenance.

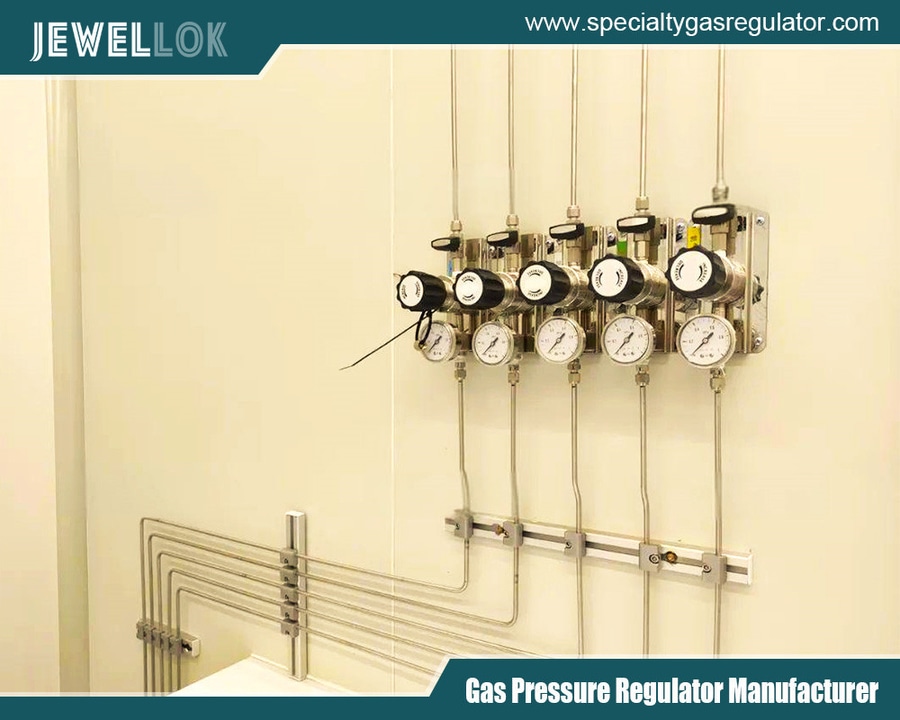

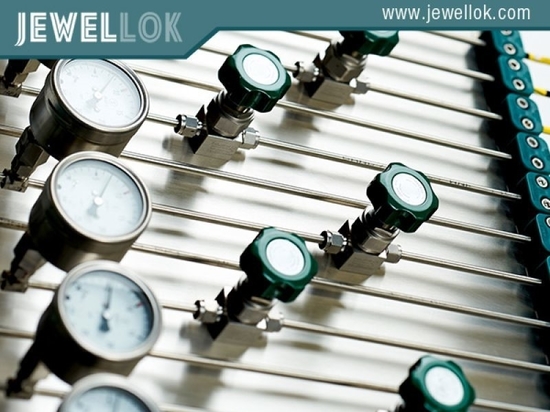

Régulateurs de pression de gaz ultra-purs à haut débit
Régulateurs de pression de gaz ultra-purs à haut débit
Comprendre les régulateurs de pression de gaz

À la base, les régulateurs de pression de gaz sont des dispositifs qui réduisent et stabilisent la pression d’un gaz provenant d’une source à haute pression, telle qu’une bouteille ou une canalisation, pour l’amener à un niveau inférieur et utilisable. Ils y parviennent grâce à une combinaison de composants mécaniques, notamment des membranes, des ressorts et des vannes. Le principe de fonctionnement de base repose sur un élément de détection qui mesure la pression en aval et ajuste l’ouverture de la vanne en conséquence afin de maintenir une pression de sortie définie.

Les régulateurs à haut débit sont optimisés pour les applications nécessitant un débit de gaz important, dépassant souvent les 100 pieds cubes standard par minute (SCFM). Les modèles à ultra-haute pureté (UHP) vont encore plus loin en garantissant que le gaz reste non contaminé tout au long du processus de régulation. Les niveaux de pureté dans les systèmes UHP sont généralement mesurés en parties par milliard (ppb) voire en parties par billion (ppt), ce qui nécessite des matériaux et des conceptions minimisant le dégazage, la génération de particules et les réactions chimiques.

Principes de conception et matériaux

La conception des régulateurs de pression de gaz UHP à haut débit est régie par des normes strictes, telles que celles de la SEMI (Semiconductor Equipment and Materials International) et de l’ASTM (American Society for Testing and Materials). Les composants clés comprennent le corps, le chapeau, la membrane, le siège et le clapet à soupape.

Le choix des matériaux est crucial pour préserver la pureté. Parmi les matériaux couramment utilisés figure l’acier inoxydable 316L, qui est électropolissé pour obtenir une rugosité de surface inférieure à 10 Ra (rugosité moyenne) afin de réduire l’adhérence des particules. Pour les gaz corrosifs, on peut recourir à des alliages Hastelloy ou Monel. Les membranes sont souvent fabriquées en PTFE (polytétrafluoroéthylène) ou en alliages métalliques tels que l’Elgiloy afin d’empêcher toute perméation et d’assurer une étanchéité hermétique.

Pour gérer des débits élevés, ces régulateurs intègrent des orifices de plus grande taille et des parcours d’écoulement optimisés. Des simulations de dynamique des fluides computationnelle (CFD) sont fréquemment utilisées lors de la conception afin de minimiser la turbulence et les pertes de charge, garantissant ainsi un écoulement laminaire dans la mesure du possible. Un test d’étanchéité à l’hélium est effectué en standard pour vérifier l’intégrité, avec des taux de fuite aussi faibles que 1×10⁻⁹ cc std/s.

Mécanismes de fonctionnement

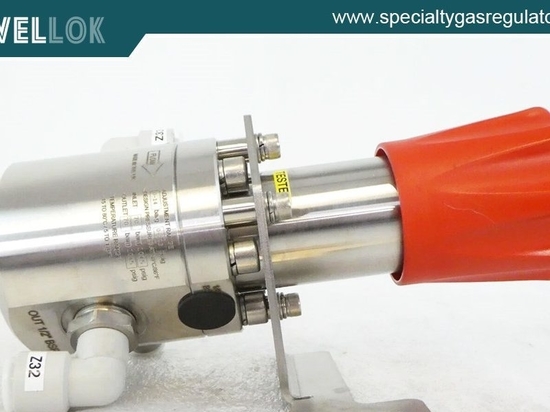

Les régulateurs UHP à haut débit fonctionnent selon un principe à un ou à deux étages. Les régulateurs à un étage sont plus simples et conviennent aux applications présentant des pressions d’entrée stables, assurant une réduction directe de la pression. Les modèles à deux étages offrent une stabilité supérieure en effectuant la réduction en deux étapes, ce qui est idéal pour les scénarios à haut débit où les fluctuations de la pression d’entrée pourraient affecter le débit de sortie.

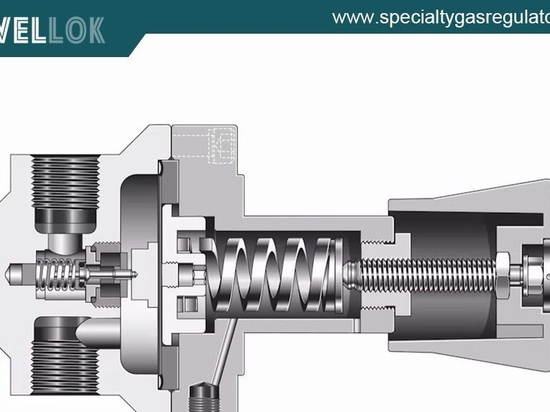

Un mécanisme typique fait appel à un clapet à équilibrage de pression qui réagit aux variations détectées par la membrane. Lorsque la pression en aval chute en raison d’une demande accrue, la membrane fléchit, ouvrant la vanne pour permettre un débit de gaz plus important. À l’inverse, une augmentation de la pression ferme la vanne. Pour l’UHP, les conceptions à membrane fixée empêchent la rotation de la tige, réduisant ainsi la génération de particules due au frottement.

La capacité de débit est quantifiée par la valeur Cv (coefficient de débit), les modèles à haut débit affichant des valeurs Cv supérieures à 1,0. Les plages de pression peuvent varier du vide à une pression d’entrée de 6 000 psig, les pressions de sortie étant contrôlées avec précision entre 0 et 500 psig. La pureté est préservée grâce à des dispositifs tels que des orifices de purge pour l’évacuation du système et un assemblage assisté par le vide dans des salles blanches classées ISO 5 ou mieux.

Caractéristiques clés et innovations

Les régulateurs UHP modernes à haut débit intègrent plusieurs fonctionnalités avancées. Le contrôle électronique de la pression associe capteurs et actionneurs pour des ajustements en temps réel, permettant ainsi l’intégration avec des systèmes SCADA (Supervisory Control and Data Acquisition). Cela s’avère particulièrement utile dans les processus automatisés où les débits doivent s’adapter de manière dynamique.

Une autre innovation réside dans l’utilisation de filtres en métal fritté intégrés au corps du régulateur pour capturer les particules submicroniques. Certains modèles sont dotés de mécanismes d’auto-décharge permettant d’évacuer l’excès de pression en toute sécurité sans contaminer l’environnement. Pour les applications ultra-pures, les régulateurs peuvent inclure des fonctions de « bake-out » (chauffage) afin d’éliminer l’humidité adsorbée ou les composés volatils.

Des dispositifs de sécurité sont intégrés, notamment des disques de rupture pour la protection contre les surpressions et des mécanismes de verrouillage pour empêcher tout réglage non autorisé. La conformité à des directives telles que la norme ATEX relative aux atmosphères explosives garantit leur adéquation aux environnements dangereux.

Applications industrielles

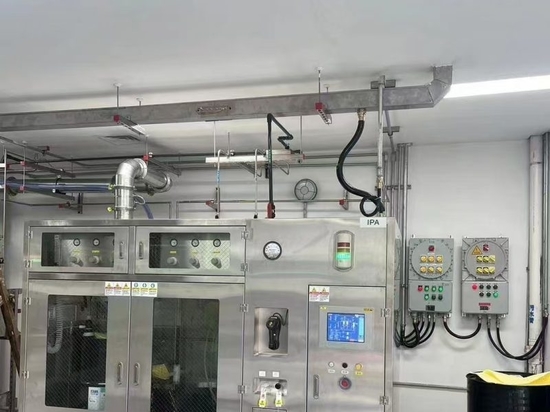

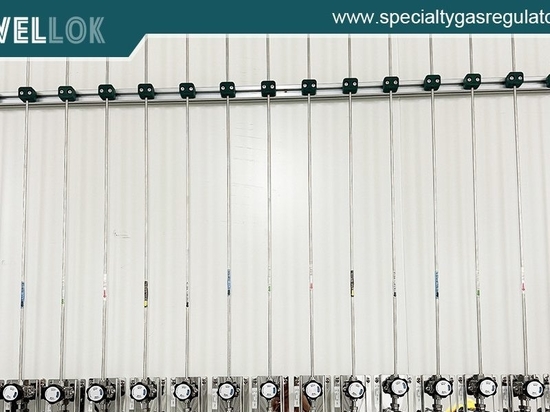

Les régulateurs de pression de gaz UHP à haut débit sont largement utilisés dans diverses industries de haute technologie. Dans la fabrication de semi-conducteurs, ils contrôlent l’alimentation en gaz de procédé tels que l’azote, l’argon et le silane lors de la gravure et du dépôt de plaquettes. Les débits élevés permettent d’alimenter des outils de production à grande échelle, tandis que la pureté ultra-élevée (UHP) garantit des puces exemptes de défauts en évitant toute contamination susceptible d’entraîner des pertes de rendement.

Dans l’industrie pharmaceutique, ces régulateurs gèrent les gaz destinés à l’aération des bioréacteurs et aux systèmes de chromatographie. L’ultra-pureté est essentielle pour prévenir toute contamination microbienne ou toute impureté chimique susceptible de compromettre l’efficacité des médicaments. Les laboratoires d’analyse s’appuient sur ces régulateurs pour la chromatographie en phase gazeuse couplée à la spectrométrie de masse (GC-MS), où un débit élevé et constant de gaz vecteurs tels que l’hélium est essentiel pour obtenir des résultats précis.

Parmi les autres applications, on peut citer les essais aérospatiaux, où ils gèrent l’oxygène ou l’hydrogène à haute pression pour les simulations de propulsion, ainsi que la transformation alimentaire pour le conditionnement sous atmosphère modifiée avec du CO₂ ou de l’azote. Dans le domaine des énergies renouvelables, ils prennent en charge les essais sur les piles à combustible à hydrogène, qui nécessitent à la fois un débit élevé pour la production d’énergie et une pureté ultra-élevée (UHP) pour préserver l’intégrité du catalyseur.

Avantages et défis

Les principaux avantages des régulateurs UHP à haut débit comprennent une efficacité accrue des processus, une réduction des temps d’arrêt et une meilleure qualité des produits. En fournissant de manière fiable de grands volumes de gaz pur, ils minimisent le gaspillage et optimisent l’utilisation des ressources. Leur construction robuste garantit une longue durée de vie, dépassant souvent 10 ans avec un entretien approprié.

Cependant, des défis subsistent. Les coûts initiaux élevés, dus à l’utilisation de matériaux haut de gamme et à des procédés de fabrication sophistiqués, peuvent constituer un obstacle. La compatibilité avec certains gaz nécessite une sélection rigoureuse afin d’éviter toute réaction — par exemple, il faut éviter d’utiliser du laiton avec l’ammoniac. L’installation dans des environnements propres exige une formation spécialisée pour prévenir toute contamination accidentelle.

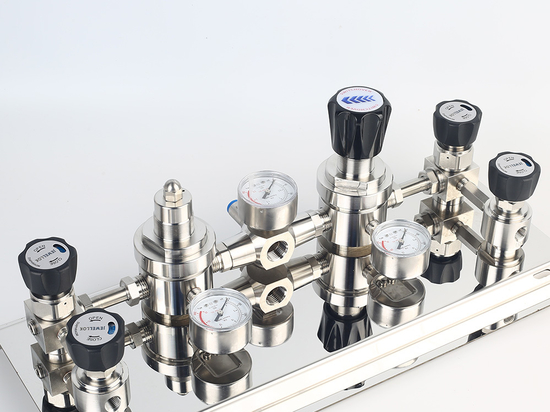

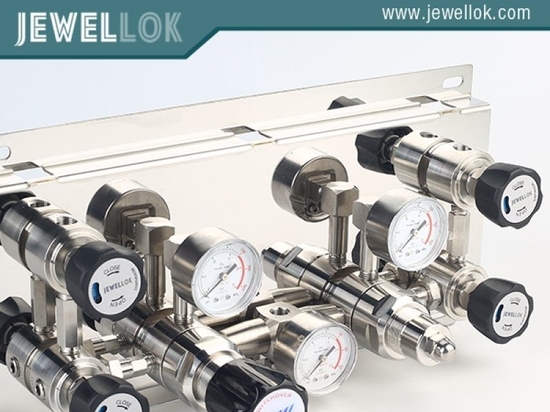

Régulateurs de pression de gaz ultra-hauts de pureté à haut débit
Régulateurs de pression de gaz ultra-hauts de pureté à haut débit
Meilleures pratiques en matière de sélection et d’entretien

Le choix du régulateur approprié implique d’évaluer des paramètres tels que le type de gaz, le débit, les exigences de pression et les besoins en matière de pureté. Des outils tels que les courbes de débit et les tableaux de compatibilité fournis par les fabricants facilitent ce processus. Il est conseillé de choisir un modèle légèrement surdimensionné pour permettre une évolutivité future, tout en évitant un surdimensionnement excessif afin de prévenir toute instabilité.

L’entretien est essentiel à la longévité. Des inspections régulières visant à détecter les fuites, l’usure des membranes et l’accumulation de particules sont indispensables. Le nettoyage doit être effectué à l’aide de solvants ultra-purs dans des environnements contrôlés. L’étalonnage par rapport à des étalons traçables garantit la précision ; il est généralement effectué une fois par an ou après 5 000 cycles.

En résumé, les régulateurs de pression de gaz à ultra-haute pureté et haut débit représentent le summum de la technologie de contrôle des gaz, alliant hautes performances et pureté sans compromis. À mesure que les industries repoussent les limites de la fabrication de précision et de la recherche, ces dispositifs continueront d’évoluer, en intégrant des fonctionnalités intelligentes et des matériaux durables pour répondre aux demandes émergentes.

Pour en savoir plus sur les régulateurs de pression de gaz à haut débit et ultra-haute pureté, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
