Les systèmes de distribution d'azote sont devenus indispensables dans des secteurs allant de la fabrication à la santé. Ils offrent un moyen fiable et efficace de distribuer l'azote gazeux depuis plusieurs bouteilles vers un point d'utilisation unique. Ces systèmes assurent un approvisionnement constant en azote, un gaz inerte polyvalent apprécié pour ses propriétés non réactives, sa grande pureté et sa capacité à maintenir une pression stable. En 2025, grâce aux progrès de l'automatisation, des dispositifs de sécurité et de l'ingénierie de précision, les systèmes de distribution d'azote sont de plus en plus indispensables aux applications d'emboutissage des métaux, de distribution de gaz médicaux, de production agroalimentaire et de laboratoire.

Un système de distribution d'azote est conçu pour raccorder plusieurs bouteilles ou réservoirs haute pression, réguler le débit de gaz et le distribuer à des pressions contrôlées vers différents points de destination. Ceci élimine les changements fréquents de bouteilles, améliore la sécurité d'exploitation et optimise l'efficacité. Qu'ils soient utilisés dans des procédés industriels comme l'emboutissage ou dans les hôpitaux pour alimenter des instruments chirurgicaux, ces systèmes sont conçus pour répondre à des normes rigoureuses telles que la norme NFPA 99 pour les applications médicales ou la norme ISO 9001 pour le management de la qualité industrielle. Le marché propose différents types de systèmes de distribution – manuels, semi-automatiques et entièrement automatiques – chacun adapté à des besoins opérationnels spécifiques.

Cet article explore le fonctionnement des systèmes de distribution d'azote, leurs avantages et inconvénients, les principales marques et produits disponibles en 2025, une comparaison détaillée des principales options, les directives d'installation et les considérations financières. En comprenant ces aspects, les entreprises et les installations peuvent choisir le système le plus adapté pour améliorer leur productivité, leur sécurité et leur rentabilité. L'adoption croissante des systèmes de distribution d'azote témoigne de leur capacité à répondre aux exigences industrielles modernes. De la réduction des temps d'arrêt sur les lignes de production à grande vitesse à la garantie d'un approvisionnement ininterrompu en gaz dans les environnements médicaux critiques, ces systèmes constituent un pilier de l'excellence opérationnelle. Alors que les industries privilégient la durabilité et la précision, les systèmes de distribution d'azote évoluent avec la surveillance numérique et des conceptions respectueuses de l'environnement, ce qui en fait un investissement pérenne.


Régulateur d'azote à haut débit et haute pureté

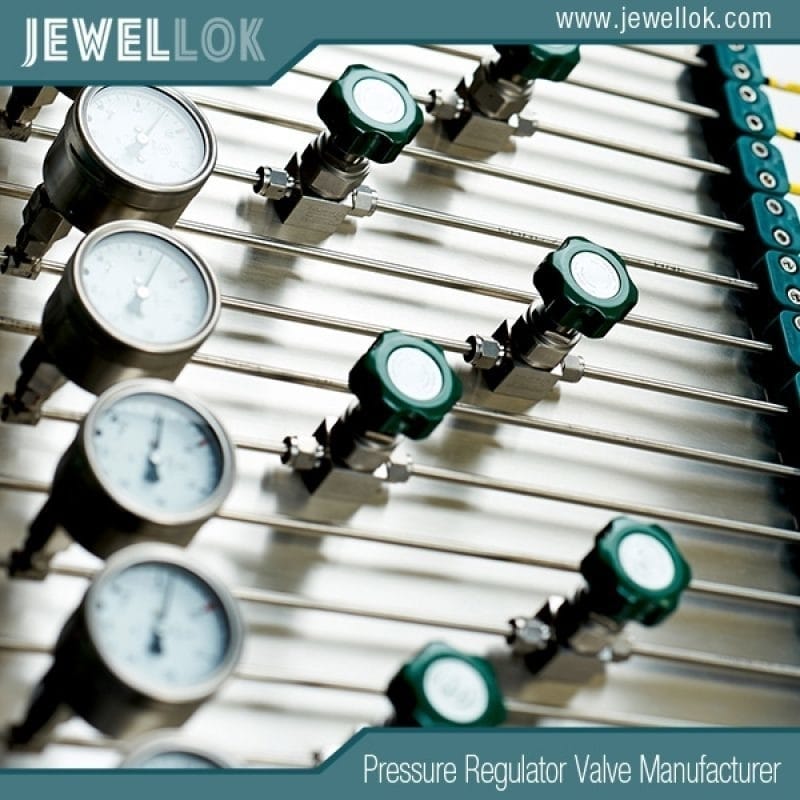

Comment fonctionnent les systèmes de collecteurs d'azote gazeux

Un système de distribution d'azote est un dispositif sophistiqué qui centralise la distribution de l'azote gazeux provenant de plusieurs sources, généralement des bouteilles haute pression ou des vases Dewar, vers une sortie unique ou plusieurs points de prélèvement. Ce système comprend plusieurs composants clés : un collecteur, des régulateurs haute pression, des vannes d'arrêt, des manomètres, des clapets anti-retour et souvent des dispositifs de sécurité tels que des soupapes de sûreté ou des dispositifs anti-retour de flamme. Ces composants fonctionnent de concert pour réguler la pression du gaz, garantir la sécurité et assurer un approvisionnement continu.

Dans une configuration classique, les bouteilles d'azote sont raccordées à un collecteur par des flexibles en queue de cochon ou des raccords spécifiques CGA, ce qui empêche toute connexion croisée avec d'autres gaz comme l'oxygène. Le collecteur, souvent en acier inoxydable ou en laiton pour une meilleure résistance à la corrosion, achemine le gaz par un tuyau central. Des régulateurs de pression réduisent la pression élevée de la bouteille (jusqu'à 3,000 50 psig) à un niveau sûr et utilisable, généralement compris entre 300 et XNUMX psig, selon l'application. Des clapets anti-retour assurent un débit unidirectionnel, empêchant ainsi le reflux, tandis que des manomètres et des transducteurs surveillent les performances du système, transmettant souvent les données aux alarmes ou aux panneaux de contrôle pour une surveillance en temps réel.

Les collecteurs sont disponibles en trois configurations principales : manuel, semi-automatique et entièrement automatique. Les collecteurs manuels, comme la série MS de Western Enterprises, nécessitent que les opérateurs changent de rangée de bouteilles lorsqu'une est vide. Les systèmes semi-automatiques alternent les rangées avec une intervention minimale, tandis que les collecteurs entièrement automatiques, comme ceux de Harris Products Group, commutent en toute transparence grâce à des capteurs de pression, garantissant ainsi une alimentation ininterrompue. Les systèmes reliés ou flexibles utilisent des flexibles haute pression pour connecter les bouteilles, offrant ainsi une grande flexibilité, tandis que les collecteurs conventionnels sont dotés de passages percés dans une plaque métallique pour une conception compacte.

Dans les environnements industriels, comme l'emboutissage, les collecteurs d'azote délivrent une force élevée grâce à des cylindres interconnectés, maintenant une pression constante pour les tâches de précision. Dans les applications médicales, des systèmes comme le collecteur Sentinel de Porter intègrent des alarmes pour alerter le personnel des chutes de pression, garantissant ainsi la sécurité des patients. Le gaz est généralement acheminé par des conduites en cuivre vers les sorties de l'installation, avec des débits allant jusqu'à 200 m³/h pour les opérations à grande échelle.

Les systèmes avancés intègrent des commandes numériques et l'IoT, permettant une surveillance à distance et une maintenance prédictive. Ces innovations réduisent les temps d'arrêt et renforcent la sécurité en détectant précocement les fuites ou les anomalies de pression. La conception du système garantit une exploitation optimale des propriétés inertes de l'azote, empêchant ainsi l'oxydation ou la contamination dans les procédés sensibles.



Avantages et Désavantages

Les systèmes de distribution d'azote offrent des avantages considérables, mais présentent également des défis que les utilisateurs doivent prendre en compte. Parmi leurs avantages, on peut citer une efficacité accrue grâce à la gestion centralisée du gaz. En connectant plusieurs bouteilles, les distributeurs réduisent la fréquence des changements, ce qui permet de gagner du temps et de réduire les coûts de main-d'œuvre. Ils assurent un contrôle précis de la pression, essentiel pour des applications comme le formage des métaux ou la distribution de gaz médicaux, où la régularité est primordiale. Des dispositifs de sécurité tels que des soupapes de surpression, des clapets anti-retour et des alarmes minimisent les risques de fuites ou de surpression. Les distributeurs permettent également une évolutivité ; des bouteilles supplémentaires peuvent être ajoutées pour répondre à la demande croissante sans repenser le système. Dans le secteur manufacturier, des systèmes comme le SuperBrute® de Kaller offrent une force réglable, remplaçant les ressorts hélicoïdaux moins précis, ce qui améliore la qualité des produits en production à grande cadence. Pour le secteur médical, les distributeurs conformes à la norme NFPA 99 garantissent une distribution fiable du gaz pour les équipements critiques comme les respirateurs. De plus, la surveillance centralisée réduit les coûts de maintenance, et la durabilité des systèmes, souvent assortie de garanties de deux ans ou plus, garantit une fiabilité à long terme.

Les inconvénients incluent des coûts initiaux élevés, les systèmes variant de 1,500 10,000 $ à 99 XNUMX $ selon la complexité et la capacité. L'installation nécessite des techniciens qualifiés, en particulier pour les installations médicales ou industrielles à haute pression, ce qui augmente les coûts. Les systèmes dépendent d'une alimentation électrique stable pour les fonctions automatiques, et les pannes de courant peuvent perturber les commandes numériques ou les alarmes. Les contraintes d'espace peuvent être un problème ; les collecteurs compacts permettent de gagner de la place, mais peuvent limiter la capacité des cylindres dans les installations exiguës. La maintenance, bien que réduite, nécessite néanmoins des contrôles réguliers pour détecter les fuites ou l'usure des vannes, en particulier dans les systèmes à haute pression. En milieu médical, le strict respect de normes telles que la norme NFPA XNUMX impose des salles dédiées avec des murs coupe-feu, ce qui complexifie l'installation. Enfin, les collecteurs de qualité inférieure peuvent présenter des variations de pression ou une dégradation des flexibles, ce qui impacte leurs performances.

Dans l’ensemble, les avantages en termes de fiabilité et d’efficacité l’emportent sur les inconvénients pour la plupart des applications, mais une planification minutieuse est nécessaire pour répondre aux coûts et aux exigences spatiales.



Principales marques et produits

En 2025, le marché des collecteurs d'azote comprend plusieurs marques leaders reconnues pour leur qualité, leur innovation et leur conformité aux normes industrielles. Voici les principaux concurrents : Special Springs propose trois types de collecteurs d'azote : conventionnels, Easy Manifold et Linked Systems. Leurs collecteurs conventionnels, dotés de plaques épaisses et de grands orifices, minimisent la montée en pression (jusqu'à 20 %) et sont interchangeables avec des concurrents comme Hyson. Les Easy Manifolds utilisent des ressorts à gaz standard boulonnés sur des plaques plus fines, idéaux pour les configurations à espace restreint. Les Linked Systems utilisent des flexibles haute pression pour plus de flexibilité. Les systèmes Special Springs sont reconnus pour leur durabilité et bénéficient d'une garantie de deux ans.

Kaller (SuperBrute®) est spécialisé dans les collecteurs industriels pour l'emboutissage. Il propose des conceptions compactes où la plaque du collecteur sert également de sabot de matrice. Ses systèmes supportent des pressions allant jusqu'à 2,000 XNUMX psi et sont personnalisables pour une production à grande vitesse. Les utilisateurs apprécient leur réactivité et leur précision, et des catalogues téléchargeables présentent des spécifications détaillées.

Western Enterprises propose les séries MS et MDHP pour l'azote et l'air industriel. La série MS prend en charge un nombre illimité de bouteilles dans un seul bloc, idéal pour les réserves haute pression, tandis que la série MDHP offre une commutation manuelle jusqu'à 10 bouteilles avec une régulation de 140 à 300 psig. Ces modèles sont économiques pour les applications industrielles.

Porter Instrument excelle dans les collecteurs de qualité médicale, comme les systèmes Sentinel et Vanguard, qui incluent une commutation automatique, des alarmes et sont conformes à la norme NFPA 99. Leurs collecteurs d'azote sont livrés avec un à trois régulateurs et sont conçus pour une installation facile grâce à des raccords pivotants. Ils sont très appréciés pour leur sécurité et leur fiabilité dans les hôpitaux.

Harris Products Group propose des collecteurs personnalisables avec des options de commutation semi-automatique et entièrement automatique. Leurs systèmes prennent en charge les applications haute pureté et incluent des rendus 3D pour des conceptions sur mesure, ce qui en fait un choix privilégié pour les besoins en gaz spéciaux.

IBEDA fournit des collecteurs pour l'azote et d'autres gaz techniques, avec des options telles que des préchauffeurs de gaz et des filtres. Leurs systèmes supportent des débits allant jusqu'à 200 m³/h et sont testés pour leur sécurité, notamment leur compatibilité avec l'oxygène.

D'autres options notables incluent le collecteur d'azote double d'OFITE pour les filtres-presses à haute pression et le collecteur multi-extraction d'azote liquide de Ratermann pour les applications cryogéniques.



Comparaison des meilleurs produits

Voici une comparaison des principaux systèmes de collecteurs d'azote :

Marque/Produit Type Pression max Capacité de cylindre Des dispositifs de sécurité Prix Garantie Idéal pour
Ressorts spéciaux conventionnels Manuel 3,000 psig 2-10 Soupapes de décharge, manomètres $ 2,000-8,000 2 ans Estampage/matrice
Kaller SuperBrute® Manuel / Auto 2,000 psig Encadrement Sur Mesure Manomètres $ 3,000-10,000 1-2 ans Production à grande vitesse
Série MS de Western Enterprises Manuel 3,000 psig Illimité Clapets anti-retour $ 1,500-5,000 1 an Réserves industrielles
Porter Sentinel Voiture 300 psig 2-4 Alarmes, soupapes de décharge $ 4,000-7,000 2 ans Les applications médicales
Commutation Harris Auto Voiture 3,000 psig Encadrement Sur Mesure Pare-flammes $ 5,000-12,000 2 ans Gaz spéciaux
Porter excelle dans le domaine médical, tandis que Kaller est leader dans la précision industrielle. Western Enterprises offre la meilleure option économique.



Guide d'installation : L'installation d'un système de distribution d'azote gazeux exige de la précision pour garantir sécurité et performance. Commencez par choisir une pièce bien ventilée et coupe-feu (pour les installations médicales) ou un espace sécurisé conforme aux normes locales. Fixez le collecteur sur un mur ou une structure, en veillant à son niveau. Raccordez les bouteilles à l'aide de flexibles spécifiques CGA, en serrant les raccords pour éviter les fuites. Installez les régulateurs et les clapets anti-retour, puis raccordez la tuyauterie en cuivre pour distribuer le gaz aux prises. Vérifiez l'étanchéité du système à l'aide d'une solution savonneuse. Pour les systèmes automatiques, raccordez les transducteurs de pression aux alarmes ou aux panneaux de contrôle. L'installation par un professionnel est recommandée pour les installations complexes ; la durée varie de 4 à 8 heures selon la complexité du système.



Analyse des coûts

Les coûts varient de 1,500 12,000 $ pour les systèmes manuels de base à 500 2,000 $ pour les installations entièrement automatiques à grande capacité. L'installation coûte entre 20 et XNUMX XNUMX $, selon la complexité. Les économies à long terme proviennent de la réduction des changements de bouteilles et de la maintenance, les systèmes médicaux pouvant potentiellement économiser XNUMX % sur leurs coûts d'exploitation grâce à l'automatisation.


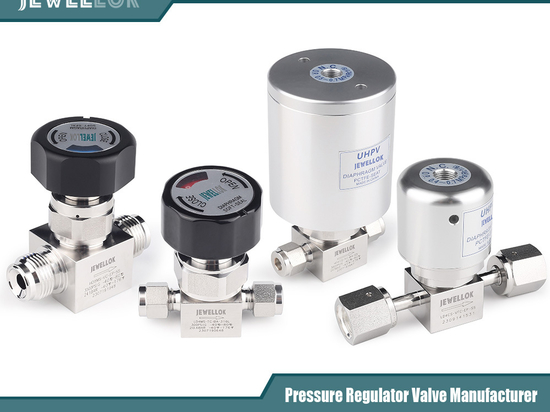

Régulateur d'azote à haut débit et haute pureté
Conclusion

Les systèmes de distribution d'azote sont essentiels à une distribution efficace et sûre du gaz dans tous les secteurs industriels. Grâce à des marques comme Special Springs et Porter, leaders sur le marché, les utilisateurs peuvent choisir des systèmes adaptés à leurs besoins, alliant coût, automatisation et fonctionnalités spécifiques à chaque application. Une installation et un entretien appropriés garantissent la fiabilité et la valeur de ces systèmes pendant des années.
