Différence entre un régulateur de pression et une soupape de sécurité

{{{sourceTextContent.subTitle}}}

Différence entre un régulateur de pression et une soupape de sécurité

{{{sourceTextContent.description}}}

Différence entre un régulateur de pression et une soupape de sécurité

Dans les systèmes fluides, la gestion de la pression est essentielle pour garantir la sécurité, l’efficacité et la longévité des équipements. Le régulateur de pression et la soupape de sécurité sont deux composants essentiels qui jouent un rôle central dans le contrôle de la pression. Bien que ces deux dispositifs interviennent sur la pression dans les conduites, les réservoirs et les machines, leurs fonctions sont fondamentalement différentes. Un régulateur de pression maintient une pression en aval constante, en s'adaptant aux fluctuations des conditions en amont afin d'assurer un débit stable. À l'inverse, une soupape de sécurité agit comme un mécanisme de sécurité : elle ne s'ouvre que lorsque la pression dépasse un seuil prédéterminé, afin d'éviter toute défaillance du système ou tout risque d'accident.

Comprendre les différences entre ces dispositifs est essentiel pour les ingénieurs, les techniciens et les concepteurs de systèmes dans des secteurs tels que le pétrole et le gaz, l’industrie manufacturière, l’hydraulique et la pneumatique. Utiliser l’un à la place de l’autre peut entraîner des pertes d’efficacité, des dommages matériels, voire des défaillances catastrophiques. Cet article explore en détail les principes de fonctionnement, les types, les applications et les principales distinctions entre les régulateurs de pression et les soupapes de sûreté, en soulignant leurs contributions spécifiques à la gestion des systèmes fluides.

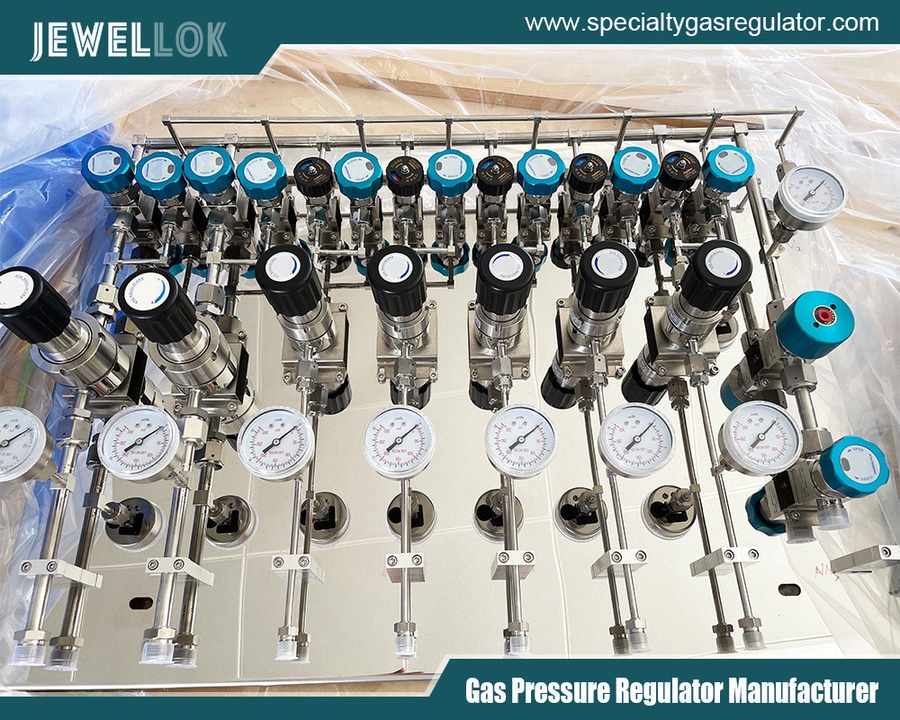

Régulateur de pression vs soupape de sûreté
Régulateur de pression vs soupape de sûreté
Comprendre les régulateurs de pression

Un régulateur de pression est une vanne de régulation conçue pour réduire et stabiliser la pression d’un fluide ou d’un gaz provenant d’une source à haute pression, afin de l’amener à un niveau inférieur et constant adapté à l’utilisation en aval. Il fonctionne selon le principe de la régulation par rétroaction, dans lequel le dispositif détecte la pression de sortie et ajuste le débit en conséquence pour maintenir la valeur de consigne.

Les composants de base d’un régulateur de pression comprennent un orifice d’entrée, un orifice de sortie, un élément de détection (tel qu’une membrane ou un piston), un ressort de référence et un élément d’étranglement (comme un clapet ou un siège). Lorsque la pression d’entrée est supérieure à la pression de sortie souhaitée, le régulateur limite le débit en fermant partiellement l’élément de restriction. Si la pression en aval chute en raison d’une demande accrue, l’élément de détection perçoit ce changement, ce qui comprime le ressort et ouvre davantage la vanne pour permettre un débit plus important. À l’inverse, si la pression augmente, la vanne se ferme légèrement pour limiter le débit.

Il existe plusieurs types de régulateurs de pression, chacun étant adapté à des applications spécifiques. Les régulateurs à un étage assurent une réduction de pression de base, mais peuvent ne pas gérer efficacement de grandes variations de pression d’entrée. Les régulateurs à plusieurs étages, souvent utilisés dans des contextes de haute précision tels que l’alimentation en gaz des laboratoires, offrent une meilleure stabilité grâce à la mise en cascade de plusieurs étages de réduction. Les régulateurs à commande pilote utilisent une petite vanne pilote pour contrôler une vanne principale plus grande, ce qui est idéal pour les systèmes à haut débit ou à haute pression. De plus, les régulateurs à dôme utilisent la pression du gaz dans une chambre en forme de dôme à la place d’un ressort, ce qui permet un réglage à distance.

Les applications des régulateurs de pression sont très répandues. Dans les environnements résidentiels, ils régulent la pression du gaz naturel provenant des réseaux de distribution vers les appareils tels que les cuisinières et les appareils de chauffage. Dans l’hydraulique industrielle, ils garantissent une pression constante pour les actionneurs et les moteurs, empêchant ainsi tout fonctionnement irrégulier. Dans les systèmes pneumatiques, les régulateurs maintiennent la pression d’air pour les outils et les équipements d’automatisation. Ils jouent également un rôle crucial dans les systèmes d’alimentation en oxygène médical, où un contrôle précis de la pression est nécessaire pour la sécurité des patients.

L’un des principaux avantages des régulateurs de pression réside dans leur capacité à gérer des charges variables sans intervention manuelle, ce qui les rend indispensables pour l’efficacité énergétique et la cohérence des processus. Cependant, ils nécessitent un entretien régulier pour prévenir des problèmes tels que l’usure de la membrane ou la contamination, qui pourraient entraîner une dérive de pression ou une instabilité.

Comprendre les soupapes de sûreté

Une soupape de sûreté (PRV), également appelée soupape de décharge, est un dispositif de protection qui évacue automatiquement l’excès de pression d’un système afin d’empêcher une surpression. Contrairement aux régulateurs, les soupapes de décharge ne contrôlent pas la pression en continu ; elles restent fermées en fonctionnement normal et ne s’activent qu’en cas d’urgence.

Le principe de fonctionnement d’une soupape de décharge repose sur un disque ou un clapet à ressort maintenu contre un siège par un ressort calibré. La force du ressort détermine la pression de réglage, c’est-à-dire le point à partir duquel la soupape commence à s’ouvrir. Lorsque la pression du système dépasse ce point de consigne, elle l'emporte sur la force du ressort, soulevant le disque et permettant au fluide ou au gaz de s'échapper par un orifice de décharge. Dès que la pression redescend en dessous de la pression de refermeture (généralement 5 à 10 % en dessous du point de consigne), la soupape se referme pour assurer l'étanchéité du système.

Les types de soupapes de décharge varient en fonction de leur conception et de leur application. Les soupapes conventionnelles à ressort sont couramment utilisées dans l’industrie en général. Les soupapes à soufflet équilibré compensent la contre-pression dans la conduite de décharge, ce qui les rend adaptées aux conditions d’échappement variables. Les soupapes de décharge pilotées utilisent la pression du système pour faciliter la fermeture et l’ouverture, offrant une fermeture étanche et une capacité élevée pour les grands systèmes. Les soupapes de décharge thermiques, qui constituent un sous-ensemble, protègent contre l’accumulation de pression due à la dilatation thermique dans les systèmes fermés.

Les soupapes de décharge de pression trouvent des applications dans les chaudières, les récipients sous pression, les compresseurs et les canalisations où une surpression pourrait provoquer des explosions ou des ruptures. Par exemple, dans les chaudières à vapeur, elles empêchent une accumulation excessive de pression susceptible d’entraîner une défaillance structurelle. Dans les circuits hydrauliques, elles protègent les pompes et les vérins contre les surcharges. Les usines de traitement chimique les utilisent pour évacuer les gaz dangereux en toute sécurité. La conformité à des normes telles que la section VIII de l’ASME pour les récipients sous pression garantit que les soupapes de décharge sont correctement dimensionnées, avec une capacité basée sur les scénarios les plus défavorables, tels qu’une exposition au feu ou des sorties obstruées.

L’entretien des soupapes de décharge est crucial ; il implique des essais, un étalonnage et des inspections périodiques afin de garantir leur fonctionnement dans les tolérances spécifiées. Le non-respect de ces procédures peut entraîner un « grippage » des soupapes, qui ne s’ouvrent alors plus, ou un « battement » provoquant une usure prématurée.

Différences clés entre les régulateurs de pression et les soupapes de sûreté

Bien que ces deux dispositifs gèrent la pression, leurs fonctions, leur fonctionnement et leur installation diffèrent considérablement.

Sur le plan fonctionnel, un régulateur de pression contrôle activement et maintient une pression de sortie constante, ce qui en fait un composant de régulation dans le fonctionnement normal du système. Il s’ajuste en continu aux variations d’entrée et aux changements de demande. Une soupape de sécurité (PRV), en revanche, est passive en fonctionnement normal et sert uniquement de dispositif de sécurité, n’intervenant que lorsque la pression atteint un niveau dangereusement élevé afin de protéger le système.

En termes de fonctionnement, les régulateurs utilisent des mécanismes de rétroaction pour moduler le débit de manière proportionnelle, garantissant ainsi la stabilité. Ils peuvent gérer une plage de pressions sans s’ouvrir ni se fermer complètement. Les soupapes de sécurité (PRV) fonctionnent de manière binaire : soit complètement fermées, soit ouvertes à pleine capacité, souvent avec une « purge » rapide pour réduire instantanément la pression. Cette différence signifie que les régulateurs sont conçus pour un contrôle en régime permanent, tandis que les soupapes de sécurité sont destinées aux événements de surpression transitoires.

Leur position d’installation varie également. Les régulateurs sont généralement placés en ligne dans le circuit principal, en aval de la source de pression mais en amont des équipements qu’ils alimentent. Les soupapes de décharge (PRV) sont installées sur des réservoirs ou des conduites où une accumulation de pression est possible, leur évacuation étant dirigée vers un emplacement sûr, tel qu’une torche ou un drain. Le dimensionnement des régulateurs se concentre sur le débit et la perte de charge, tandis que celui des soupapes de décharge met l’accent sur la capacité de décharge nécessaire pour gérer la surpression maximale prévue.

Le coût et la complexité diffèrent également. Les régulateurs de base sont souvent plus simples et moins coûteux, et s’intègrent dans les systèmes courants. Les soupapes de décharge, en particulier celles certifiées, peuvent être plus robustes et plus coûteuses en raison de leur rôle critique pour la sécurité, ce qui nécessite des caractéristiques telles que des réglages inviolables.

Malgré ces différences, les deux dispositifs peuvent se compléter. Dans un système d’air comprimé, un régulateur peut maintenir la pression d’un outil, tandis qu’une soupape de décharge installée sur le réservoir empêche le surremplissage. Le choix du dispositif approprié dépend de l’objectif recherché : contrôle ou protection.

Régulateur de pression vs soupape de décharge
Régulateur de pression vs soupape de décharge
Conclusion

En résumé, les régulateurs de pression et les soupapes de décharge sont indispensables dans les systèmes fluidiques, mais répondent à des besoins distincts. Les régulateurs garantissent la cohérence du fonctionnement en stabilisant la pression, tandis que les soupapes de sécurité offrent une protection essentielle contre les surpressions afin d’éviter les catastrophes. Les ingénieurs doivent évaluer les exigences du système — telles que la dynamique des écoulements, les marges de sécurité et les facteurs environnementaux — lorsqu’ils doivent choisir entre les deux. Un choix, une installation et un entretien appropriés renforcent la fiabilité et la sécurité du système. À mesure que les industries évoluent grâce aux matériaux de pointe et à l’automatisation, ces dispositifs continuent de s’adapter, soulignant ainsi leur importance durable dans le domaine de l’ingénierie.
