Régulateurs de contre-pression et régulateurs réducteurs de pression

{{{sourceTextContent.subTitle}}}

Régulateurs de contre-pression vs régulateurs réducteurs de pression

{{{sourceTextContent.description}}}

Régulateurs de contre-pression vs régulateurs réducteurs de pression

Dans les systèmes de contrôle des fluides, les régulateurs jouent un rôle crucial dans le maintien de niveaux de pression optimaux afin de garantir la sécurité, l’efficacité et les performances. Les deux types courants de régulateurs de pression sont le régulateur de contre-pression (BPR) et le régulateur réducteur de pression (PRR). Bien que ces deux dispositifs permettent de réguler la pression dans les conduites, les réservoirs et les équipements de traitement, ils fonctionnent selon des principes différents et répondent à des objectifs distincts. Il est essentiel pour les ingénieurs, les techniciens et les concepteurs de systèmes travaillant dans des secteurs tels que le pétrole et le gaz, l’industrie chimique, l’industrie pharmaceutique et le traitement de l’eau de bien comprendre les différences entre un BPR et un PRR.

Un régulateur de réduction de pression, souvent appelé simplement « réducteur de pression », est conçu pour abaisser la pression provenant d’une source à haute pression à un niveau plus gérable en aval. À l’inverse, un régulateur de contre-pression maintient une pression constante en amont en évacuant l’excès de fluide lorsque la pression dépasse un point de consigne. Cet article explore en détail les aspects techniques de chaque régulateur, leurs mécanismes de fonctionnement, leurs applications, ainsi qu’une comparaison détaillée afin d’aider les professionnels à choisir le dispositif adapté à leurs besoins. En étudiant ces régulateurs, nous pouvons apprécier la manière dont ils contribuent à un contrôle précis dans des systèmes de dynamique des fluides complexes.

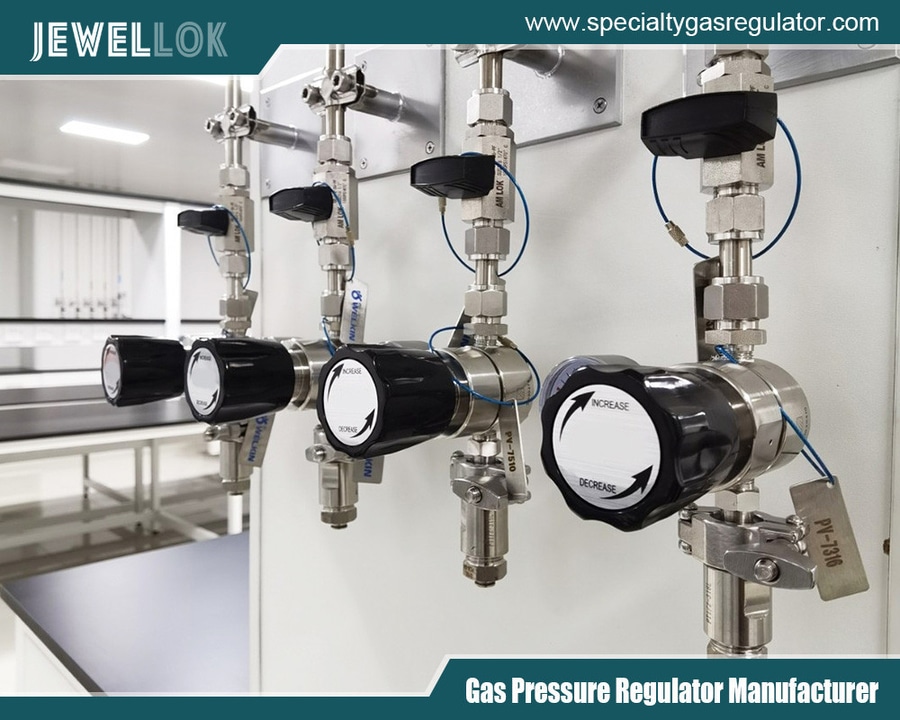

Régulateur de contre-pression vs régulateur de réduction de pression
Régulateur de contre-pression vs régulateur de réduction de pression
Comprendre les régulateurs de réduction de pression

Les régulateurs de réduction de pression sont omniprésents dans les systèmes où des pressions d’entrée élevées doivent être abaissées afin de protéger les composants en aval ou de répondre à des exigences opérationnelles. La fonction principale d’un régulateur de réduction de pression (PRR) est de fournir une pression de sortie constante, quelles que soient les fluctuations de la pression d’entrée ou du débit.

Principe de fonctionnement

Un régulateur de réduction de pression classique se compose d’un corps de vanne, d’un élément sensible (tel qu’une membrane ou un piston), d’un ressort et d’un mécanisme de réglage. La pression d’entrée pénètre dans le régulateur, exerçant une pression sur l’élément sensible. Le ressort s'oppose à cette force, et la vanne s'ajuste pour maintenir la pression de sortie souhaitée. Si la pression d'entrée augmente, la vanne se ferme légèrement pour limiter le débit, empêchant ainsi la pression de sortie de s'élever. À l'inverse, si la pression de sortie baisse en raison d'une demande accrue, la vanne s'ouvre davantage pour permettre un débit plus important.

Il existe deux grands types de régulateurs de pression à réduction (PRR) : à action directe et pilotés. Les régulateurs à action directe sont plus simples et adaptés aux applications à faible débit ; leur régulation repose uniquement sur le ressort et la membrane. Les versions pilotées utilisent une petite vanne pilote pour commander une vanne principale plus grande, offrant ainsi une meilleure précision et permettant de gérer des débits plus élevés. Ces régulateurs peuvent réduire la pression de plusieurs milliers de psi à de simples fractions de psi, avec une précision souvent comprise entre 1 et 5 % du point de consigne.

Applications

Les PRR sont couramment utilisés dans les réseaux de distribution de gaz pour réduire la pression des canalisations à des fins résidentielles ou industrielles. Dans les systèmes d’air comprimé, ils empêchent la surpression des outils et des machines. Dans les systèmes hydrauliques, ils protègent les actionneurs sensibles contre les pressions élevées des pompes. Par exemple, dans une conduite d’alimentation en gaz naturel, un PRR peut réduire la pression de 500 psi à 5 psi afin d’assurer une alimentation en toute sécurité des appareils.

Avantages et limites

Les principaux avantages des régulateurs de contre-pression (PRR) sont leur capacité à fournir une pression en aval stable, leur facilité d’installation et leur faible besoin d’entretien. Cependant, ils ne sont pas adaptés aux applications comportant une contre-pression ou nécessitant un contrôle de la pression en amont, car ils ne permettent pas de relâcher l’excès de pression accumulé.

Comprendre les régulateurs de contre-pression

Les régulateurs de contre-pression, également appelés régulateurs de maintien de pression ou de décharge, visent à contrôler la pression côté entrée. Ils agissent comme une soupape de sécurité en s’ouvrant pour évacuer le fluide lorsque la pression amont dépasse le point de consigne, empêchant ainsi toute surpression.

Principe de fonctionnement

Un régulateur de contre-pression (BPR) présente une construction similaire à celle d’un régulateur de pression (PRR), mais fonctionne à l’inverse. Il comprend une vanne, un élément de détection et un mécanisme à ressort. La pression amont agit sur l’élément de détection et, lorsqu’elle dépasse la force du ressort, la vanne s’ouvre pour évacuer le fluide vers une zone à pression inférieure, telle que l’atmosphère ou une conduite de retour. Cela permet de maintenir la pression amont au niveau souhaité. Contrairement aux PRR, les BPR ne régulent pas la pression aval ; leur sortie est généralement ouverte vers un système de vidange ou de recyclage.

Les BPR peuvent être à ressort pour un fonctionnement simple, ou à dôme pour un contrôle plus précis à l’aide d’une pression de référence. Dans les modèles à dôme, un gaz ou un fluide externe fournit la force de charge, ce qui permet des réglages à distance et une plus grande précision dans les systèmes dynamiques.

Applications

Les BPR sont indispensables dans les processus nécessitant une pression amont constante, tels que les conduites de refoulement des pompes, où elles empêchent la cavitation en maintenant une contre-pression sur la pompe. Dans les réacteurs chimiques, elles maintiennent la pression pour garantir les vitesses de réaction. Dans les systèmes de décharge, elles protègent les cuves contre la rupture en évacuant la surpression. Par exemple, dans un système de chromatographie, une BPR maintient la pression de la colonne afin d’optimiser l’efficacité de la séparation.

Avantages et limites

Les BPR excellent dans la protection contre la surpression et le maintien de la stabilité du système en amont. Ils sont robustes et peuvent traiter des fluides corrosifs grâce à des matériaux adaptés. Cependant, ils consomment du fluide lors de la purge, ce qui peut entraîner du gaspillage, et ils nécessitent un système d’évacuation approprié pour le fluide évacué.

Différences clés entre un BPR et un PRR

Bien que ces deux régulateurs gèrent la pression, leurs orientations opérationnelles les distinguent. Un PRR est installé pour contrôler la pression en aval, agissant comme un réducteur dans le circuit d’écoulement. Il limite le débit pour atteindre la pression de sortie souhaitée, ce qui le rend idéal pour les applications côté alimentation. En revanche, un BPR contrôle la pression en amont en évacuant l’excès, fonctionnant davantage comme une soupape de décharge dans les conduites de dérivation ou de purge.

En termes de sens d’écoulement, les PRR gèrent le débit de l’entrée vers la sortie, la pression chutant à travers l’appareil. Les BPR ne sont souvent soumis à un écoulement que lors de la décharge, le débit principal les contournant jusqu’à leur activation. La sensibilité à la contre-pression diffère également : les PRR peuvent être affectés par des restrictions en aval, ce qui peut entraîner un « fluage » (augmentation progressive de la pression), tandis que les BPR sont conçus pour gérer de tels scénarios en se concentrant sur l’amont.

Les critères de performance varient également. Les PRR sont évalués en fonction de la chute de pression (baisse de pression lorsque le débit augmente) et du verrouillage (capacité à couper le débit en l’absence de demande). Les BPR sont évalués en fonction de la pression de réouverture (pression à laquelle la vanne se referme après la décharge) et de la purge (différence entre les pressions de réglage et de réouverture). Les matériaux et le dimensionnement sont similaires, faisant souvent appel à l’acier inoxydable ou au laiton pour garantir la durabilité, mais les BPR peuvent nécessiter des orifices plus larges pour une décharge rapide.

Similitudes et utilisation complémentaire

Malgré leurs différences, les BPR et les PRR partagent des caractéristiques communes. Les deux utilisent une rétroaction mécanique via des ressorts et des membranes pour l’autorégulation, ce qui élimine le besoin d’une alimentation externe dans les modèles de base. Ils peuvent être équipés de manomètres, de filtres et d’accessoires pour une fonctionnalité améliorée. Dans de nombreux systèmes, ils sont utilisés conjointement : un PRR pour fournir une pression contrôlée et un BPR pour protéger contre les coups de bélier en amont.

Par exemple, dans un système d’alimentation en eau de chaudière, un PRR réduit la vapeur à haute pression à des niveaux utilisables, tandis qu’un BPR installé à la sortie de la pompe garantit une pression minimale pour éviter le flashage.

Critères de sélection

Le choix entre un BPR et un PRR dépend des exigences du système. Tenez compte du point de régulation : en aval pour le PRR, en amont pour le BPR. Évaluez les débits, les plages de pression, la compatibilité avec les fluides (gaz, liquides, substances corrosives) et les facteurs environnementaux tels que la température. Le coût est un autre facteur à prendre en compte ; les PRR sont souvent moins onéreux pour les applications standard, tandis que les BPR peuvent être spécialisés pour des fonctions de décharge.

Les normes de sécurité, telles que les codes ASME pour les récipients sous pression, peuvent imposer l’utilisation de régulateurs de contre-pression (BPR) pour la protection contre les surpressions. Dimensionnez toujours les régulateurs en fonction du Cv (coefficient de débit) afin d’éviter un sous-dimensionnement, source d’instabilité, ou un surdimensionnement, qui nuit à la qualité du contrôle.

Conclusion

Les régulateurs de contre-pression et les régulateurs de réduction de pression sont des outils indispensables à la gestion des fluides, chacun étant adapté à des besoins spécifiques en matière de contrôle de la pression. Les PRR garantissent une distribution en aval sûre et efficace, tandis que les BPR préservent l’intégrité en amont grâce à la décharge. En comprenant leurs principes, leurs applications et leurs différences, les ingénieurs peuvent concevoir des systèmes plus fiables. À l’ère de l’automatisation croissante, l’intégration de ces régulateurs à des capteurs et à des commandes permettra d’améliorer encore la précision. En fin de compte, le choix entre un régulateur de contre-pression (BPR) et un régulateur de réduction de pression (PRR) dépend de la dynamique de pression du système, ce qui souligne l’importance d’une analyse approfondie dans les décisions d’ingénierie.

Pour en savoir plus sur la différence entre un régulateur de contre-pression et un régulateur de réduction de pression, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/back-pressure-regulator-vs-pressure-reducing-regulator/.
