Introduction
Dans les industries manufacturières de pointe d’aujourd’hui, le dioxyde de carbone (CO₂) n’est plus seulement un gaz industriel courant. Le CO₂ de haute pureté et d’ultra-haute pureté (UHP) est devenu un gaz de procédé essentiel dans la fabrication de semi-conducteurs, la production pharmaceutique, la biotechnologie, les laboratoires d’analyse, le conditionnement alimentaire, les systèmes laser et les traitements chimiques spécialisés. Alors que les technologies de production continuent d’évoluer vers des géométries plus petites, des rendements plus élevés et des normes de qualité plus strictes, le maintien de la pureté du gaz tout au long du système de distribution revêt une importance croissante.

L’un des composants les plus essentiels de tout système de distribution de gaz de haute pureté est le régulateur de pression pour gaz ultra-haut de pureté (UHP). Même si les fournisseurs de gaz peuvent proposer du CO₂ d’une pureté de 99,999 % ou plus, une contamination peut tout de même se produire à l’intérieur du système de distribution de gaz si le régulateur de pression introduit des particules, de l’humidité, des hydrocarbures ou des contaminants métalliques.

Un régulateur de pression UHP de haute précision pour le CO₂ est spécialement conçu pour préserver la pureté du gaz tout en fournissant une pression de sortie exceptionnellement stable. En minimisant les fluctuations de pression, en éliminant le volume mort, en réduisant les fuites et en prévenant la contamination, ces régulateurs garantissent un débit de gaz constant tout au long du processus de fabrication.

Cet article explique pourquoi les régulateurs de pression UHP haute précision pour le CO₂ sont indispensables, comment ils fonctionnent, leurs principales caractéristiques de conception, les secteurs d’application, les critères de sélection et les pratiques de maintenance qui optimisent la fiabilité du système et la cohérence du processus.


Pourquoi la pureté du gaz est-elle importante ?
De nombreux processus industriels reposent sur des environnements gazeux extrêmement purs. Même une contamination microscopique peut entraîner des pertes de production significatives.

Les sources potentielles de contamination comprennent :

La corrosion interne
La pénétration d’humidité
Les résidus d’hydrocarbures
La génération de particules
La contamination par des ions métalliques
Le dégazage des élastomères
Les fuites d’air extérieur
Dans le cadre d’une fabrication ultra-sensible, une contamination mesurée en parties par milliard (ppb) peut avoir un impact négatif sur :

Le rendement des plaquettes
L’uniformité des couches minces
Les réactions chimiques
Les revêtements optiques
Les performances des lasers
La qualité des produits pharmaceutiques
Par conséquent, le maintien de la pureté du gaz nécessite non seulement des bouteilles de gaz de haute qualité, mais aussi que chaque composant du système d’alimentation en gaz réponde à des normes de pureté ultra-élevées.

Le rôle essentiel des régulateurs de pression UHP
Un régulateur de pression réduit la pression élevée de la bouteille à une pression de service stable requise par les équipements en aval.

Contrairement aux régulateurs industriels conventionnels, les régulateurs de pression UHP sont conçus pour remplir plusieurs fonctions supplémentaires :

Préserver la pureté d’origine du gaz
Éliminer les sources de contamination
Fournir une pression de sortie hautement stable
Minimiser la chute de pression
Empêcher la rediffusion atmosphérique
Réduire la génération de particules
Maintenir un débit constant malgré les variations de la demande
Sans un régulateur correctement conçu, même le CO₂ de la plus haute pureté peut être contaminé avant d’atteindre l’équipement de traitement.

Défis liés à la régulation de la pression du CO₂
Le dioxyde de carbone possède plusieurs caractéristiques physiques qui rendent sa régulation de pression plus difficile que celle d’autres gaz inertes.

Pression élevée dans les bouteilles
Les bouteilles de CO₂ sont stockées sous haute pression.

Le régulateur doit résister à des cycles de pression répétés tout en conservant l’étanchéité de ses joints.

Transition de phase
En fonction de la température et de la pression, le CO₂ peut se présenter sous les formes suivantes :

Gaz
Liquide
Fluide supercritique
Une décompression rapide peut entraîner la formation de glace sèche, provoquant une instabilité de la pression et un dysfonctionnement du régulateur.

Sensibilité à la température
L'effet de refroidissement Joule-Thomson entraîne une baisse rapide de la température lors d'une chute de pression.

Un régulateur mal conçu peut présenter :

Givrage interne
Dérive de pression
Instabilité du débit
Les régulateurs de haute précision sont spécialement conçus pour minimiser ces effets.

Caractéristiques clés des régulateurs de pression UHP haute précision pour le CO₂
1. Matériaux de haute pureté
Le choix des matériaux influence directement la pureté du gaz.

Les régulateurs UHP haut de gamme utilisent généralement :

Acier inoxydable 316L VIM-VAR
Acier inoxydable électropoli
Acier inoxydable à faible teneur en soufre
Alliages à base de nickel pour les gaz corrosifs
Ces matériaux offrent :

Une excellente résistance à la corrosion
Une faible génération de particules
Une compatibilité chimique supérieure
Une longue durée de vie
2. Surface interne électropolie
La finition de la surface interne joue un rôle majeur dans le contrôle de la contamination.

Les spécifications types comprennent :

Une rugosité de surface inférieure à Ra 10 μin (0,25 μm)
Ra 5 μin en option
Une finition électropolie miroir
Les avantages sont les suivants :

Adhérence réduite des particules
Absorption d’humidité moindre
Cycles de purge plus rapides
Propreté accrue du gaz
3. Joint à membrane métal sur métal
Les régulateurs traditionnels utilisent souvent des membranes en élastomère.

Bien qu’adaptés à un usage industriel général, les élastomères peuvent être à l’origine de :

Un dégazage
De l’humidité
Des hydrocarbures
Une contamination liée au vieillissement
Les régulateurs UHP utilisent des membranes entièrement métalliques qui offrent :

Une perméabilité nulle
Une pureté exceptionnelle
Une longue durée de vie
Une étanchéité supérieure
4. Fuites internes ultra-faibles
Les performances en matière de fuites sont essentielles.

Les spécifications UHP typiques incluent :

Fuites externes :

< 1 × 10⁻⁹ atm·cc/sec He

Fuites au niveau du siège :

Fermeture étanche aux bulles

Ces spécifications garantissent que les contaminants atmosphériques ne peuvent pas pénétrer dans le flux de gaz.

5. Conception à faible volume mort
Le volume mort désigne les cavités internes dans lesquelles le gaz reste piégé.

Un volume mort excessif entraîne :

Des temps de purge plus longs
Une contamination résiduelle
Un mélange des gaz
Une incohérence du processus
Les régulateurs UHP modernes sont dotés de voies d’écoulement internes compactes qui réduisent considérablement le volume de gaz piégé.

6. Grande stabilité du débit
Une pression de sortie stable est essentielle pour :

Les régulateurs de débit massique
Les chambres de traitement
Les systèmes d’alimentation en produits chimiques
Les instruments d’analyse
Les régulateurs de haute précision minimisent :

L’effet de la pression d’alimentation
Les fluctuations de pression induites par le débit
La pression de blocage
Les caractéristiques de chute de pression
Cela garantit une stabilité continue du processus.

La stabilité de la pression améliore la cohérence du processus
Les variations de pression influencent directement le débit de gaz.

Même de faibles variations de pression peuvent entraîner :

Des variations d’épaisseur de film
Une incohérence de gravure
Un déséquilibre des réactions chimiques
Des problèmes de répétabilité du processus
Les régulateurs de pression haute performance maintiennent une pression de sortie stable, indépendamment :

De la chute de pression de la bouteille
Des variations de la demande de débit
des variations de température
Cela contribue à des performances de fabrication hautement reproductibles.

Applications courantes
Fabrication de semi-conducteurs
La fabrication de semi-conducteurs nécessite des gaz de procédé ultra-purs.

Le CO₂ est utilisé dans :

le nettoyage des chambres
la gravure à sec
le nettoyage en conditions supercritiques
le refroidissement des procédés
les mélanges de gaz spéciaux
Un approvisionnement stable en gaz améliore :

Le rendement
L’uniformité
La disponibilité des équipements
Production pharmaceutique
Les sites pharmaceutiques utilisent du CO₂ de haute pureté pour :

La fermentation
Les bioréacteurs
Le conditionnement stérile
La production en atmosphère contrôlée
Les régulateurs de pression exempts de contamination permettent de garantir la conformité aux BPF tout en préservant la qualité des produits.

Industrie agroalimentaire
Le CO₂ de qualité alimentaire est utilisé pour :

La gazéification des boissons
Le conditionnement sous atmosphère modifiée
Le stockage frigorifique
La conservation des aliments
Les régulateurs de pression UHP garantissent :

Une pression de gazéification stable
La constance du produit
Une distribution de gaz hygiénique
Systèmes laser
Les lasers industriels nécessitent souvent une pression de gaz contrôlée avec précision.

Une pression stable garantit :

Un rendement laser constant
Une meilleure qualité de découpe
Une durée de vie prolongée des équipements
Instruments de laboratoire
Les instruments d’analyse nécessitent des alimentations en gaz extrêmement stables.

Exemples :

Chromatographie en phase gazeuse
Spectrométrie de masse
Analyseurs environnementaux
Systèmes d’étalonnage
Les fluctuations de pression peuvent réduire la précision des mesures.

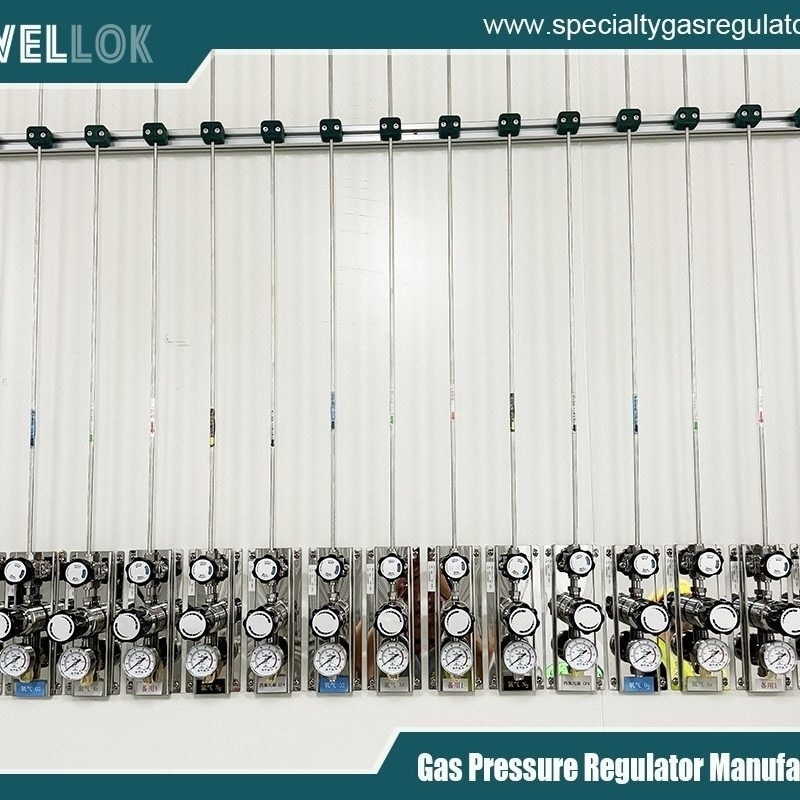

Intégration dans les systèmes d’alimentation en gaz UHP
Un régulateur de pression UHP pour le CO₂ fonctionne généralement en association avec d’autres composants de haute pureté, notamment :

Collecteurs de raccordement de bouteilles
Vannes à membrane
Tubulures de haute pureté
Raccords à joint d’étanchéité
Régulateurs de débit massique
Transducteurs de pression
Armoires à gaz
Systèmes de commutation automatique
Chaque composant contribue à maintenir la propreté globale du système.

Choisir le bon régulateur de pression UHP pour le CO₂
Lors du choix d’un régulateur de pression, les ingénieurs doivent évaluer plusieurs facteurs essentiels.

Compatibilité avec les gaz
Vérifier la compatibilité avec :

Le CO₂ de haute pureté
Les gaz exempts d’humidité
Les mélanges de gaz spéciaux
Pression nominale
Vérifiez :

La pression d’entrée maximale
La plage de pression de sortie
La marge de sécurité
Débit
Assurez-vous que le régulateur fournit un débit suffisant sans perte de charge excessive.

Étanchéité
Choisissez des produits testés conformément aux normes de détection des fuites à l’hélium.

Le taux de fuite doit répondre aux exigences de qualité des semi-conducteurs.

Finition de surface
Choisissez des régulateurs présentant :

Des surfaces internes électropolies
Un nettoyage de haute pureté
Un conditionnement en salle blanche
Certification des matériaux
Vérifiez :

La traçabilité des matériaux
La documentation relative au numéro de coulée
Les rapports d’inspection
La certification de propreté
Bonnes pratiques d’installation
Une installation correcte est tout aussi importante.

Les procédures recommandées comprennent :

Installez dans des environnements propres.
Éviter toute exposition à la poussière.
Utiliser des tuyaux de haute pureté.
Éviter les produits d’étanchéité pour filetages susceptibles de contaminer le gaz.
Effectuer un test d’étanchéité à l’hélium.
Purger soigneusement avant la mise en service.
Respecter les valeurs de couple spécifiées.
Protéger les surfaces d’étanchéité pendant l’assemblage.
Une installation correcte permet de maintenir les niveaux de pureté prévus.

Recommandations d’entretien
Bien que les régulateurs UHP soient conçus pour une longue durée de vie, une inspection périodique garantit des performances optimales.

L’entretien de routine comprend :

Tests d’étanchéité
Vérification de la pression de sortie
Inspection visuelle
Nettoyage des raccords
Tests fonctionnels
Remplacement des composants usés
Évitez tout démontage inutile, car une manipulation inappropriée peut introduire des contaminants.

Avantages des régulateurs de pression UHP à CO₂ de haute précision
Par rapport aux régulateurs industriels standard, les régulateurs UHP offrent de nombreux avantages :

Préservation supérieure de la pureté du gaz
Excellente stabilité de la pression
Génération réduite de particules
Contamination par l’humidité réduite
Fuites ultra-faibles
Purge plus rapide du système
Meilleur rendement de fabrication
Durée de vie prolongée
Besoins d’entretien réduits
Meilleure répétabilité des processus
Fiabilité accrue des équipements
Coûts d’exploitation réduits à long terme
Ces avantages prennent une importance croissante dans les secteurs où même une contamination à l’état de traces peut affecter la qualité des produits.

Tendances futures
À mesure que les technologies des semi-conducteurs évoluent vers des nœuds de fabrication de plus en plus complexes, les systèmes d’alimentation en gaz continuent d’exiger des performances toujours plus élevées.

Les futurs régulateurs de pression UHP devraient intégrer :

Des capteurs de pression intégrés
Une surveillance numérique de la pression
Des capacités de maintenance prédictive
Une connectivité IIoT intelligente
Une résistance accrue à la corrosion
Une dynamique d’écoulement améliorée
Réduction du volume mort interne
Matériaux de membrane améliorés
Conceptions plus compactes
Meilleure compatibilité avec les armoires à gaz automatisées
Ces innovations amélioreront encore le contrôle des processus, la fiabilité des équipements et l’efficacité opérationnelle dans les installations de fabrication de nouvelle génération.

Raccords et raccords VCJ ultra-haute pureté
Raccords et raccords VCJ ultra-haute pureté
Conclusion
Les régulateurs de pression UHP de CO₂ de haute précision sont bien plus que de simples dispositifs de réduction de pression. Ce sont des composants essentiels qui préservent la pureté du gaz, stabilisent la pression de distribution, minimisent la contamination et garantissent des performances de processus reproductibles dans des applications industrielles exigeantes.

Grâce à des caractéristiques techniques avancées telles qu’une construction en acier inoxydable 316L électropoli, une étanchéité par membrane métallique, des taux de fuite d’hélium ultra-faibles, un faible volume mort et une précision exceptionnelle de contrôle de la pression, les régulateurs UHP modernes contribuent à préserver l’intégrité du CO₂ de haute pureté, de la bouteille jusqu’au point d’utilisation.

Qu’ils soient utilisés dans la fabrication de semi-conducteurs, l’industrie pharmaceutique, l’instrumentation de laboratoire, l’agroalimentaire, la technologie laser ou d’autres secteurs de haute précision, investir dans un régulateur de pression UHP pour le CO₂ de haute qualité se traduit par une meilleure qualité des produits, des rendements de fabrication plus élevés, une réduction des temps d’arrêt et une fiabilité opérationnelle à long terme. Alors que les industries continuent de rechercher des tolérances de processus plus strictes et des environnements de production plus propres, l’importance d’une régulation de pression UHP fiable ne fera que croître, ce qui en fera un élément fondamental de tout système avancé de distribution de gaz.
