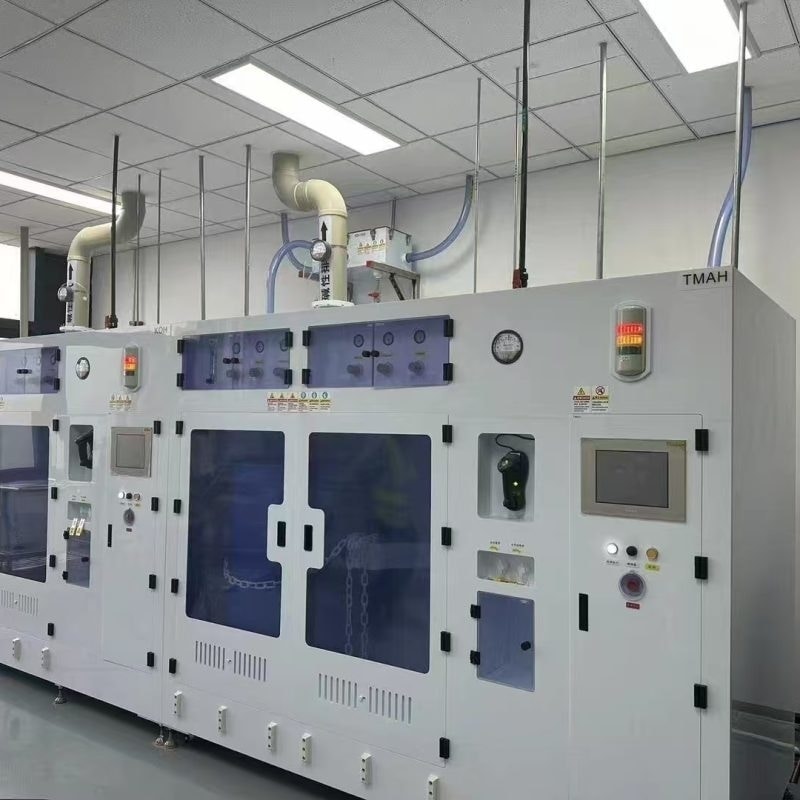

Module de distribution de produits chimiques pour la manipulation d'acides et de solvants dans la fabrication de puces électroniques

{{{sourceTextContent.subTitle}}}

Module de distribution de produits chimiques pour la manipulation d'acides et de solvants dans la fabrication de puces électroniques

{{{sourceTextContent.description}}}

L'industrie des semi-conducteurs repose sur une précision extrême, des environnements ultra-propres et des procédés chimiques hautement contrôlés pour produire des circuits intégrés présentant des caractéristiques à l'échelle nanométrique. Parmi les sous-systèmes essentiels à la fabrication des semi-conducteurs, le module de distribution de produits chimiques (CDM) joue un rôle crucial pour garantir un transport sûr, précis et exempt de contamination des acides et des solvants utilisés tout au long du traitement des plaquettes. À mesure que la fabrication des puces évolue vers des nœuds de plus en plus petits et une complexité croissante, les exigences de performance imposées aux systèmes de distribution de produits chimiques sont devenues de plus en plus strictes. Cet article explore les principes de conception, les composants clés, les défis opérationnels et les avancées technologiques associés aux modules de distribution de produits chimiques destinés à la manipulation d’acides et de solvants dans la fabrication de puces.

régulateur de pression pneumatique à l’hélium de haute pureté
régulateur de pression pneumatique à l’hélium de haute pureté
1. Rôle de la distribution de produits chimiques dans la fabrication des semi-conducteurs
Dans les usines de fabrication de semi-conducteurs (fabs), une large gamme de produits chimiques — notamment des acides forts (tels que l’acide sulfurique, l’acide fluorhydrique et l’acide nitrique) et des solvants organiques (tels que l’alcool isopropylique, l’acétone et les révélateurs de photorésines) — sont utilisés pour les processus de nettoyage, de gravure, de décapage et de préparation de surface. Ces produits chimiques doivent être acheminés vers les équipements de traitement en respectant les critères suivants :

Une haute pureté (souvent de l’ordre de quelques parties par milliard)
Des débits et des pressions précis
Une génération minimale de particules
Une contamination croisée nulle
Le module de distribution de produits chimiques (CDM) sert d’interface entre le stockage en vrac des produits chimiques et les équipements au point d’utilisation (POU), garantissant que les produits chimiques sont conditionnés, filtrés et distribués de manière contrôlée.

2. Fonctions essentielles d’un module de distribution de produits chimiques
Un module de distribution de produits chimiques (CDM) bien conçu remplit plusieurs fonctions essentielles :

2.1 Stockage et conditionnement des produits chimiques
Les produits chimiques sont généralement stockés dans des conteneurs en vrac tels que des fûts, des bacs de transport ou des réservoirs de haute pureté. Le CDM intègre des fonctionnalités de stockage telles que :

Des capteurs de niveau pour une surveillance en temps réel
Des systèmes de contrôle de la température pour maintenir la stabilité des produits chimiques
Une protection par gaz inerte (par exemple, l’azote) pour prévenir l’oxydation ou la contamination
2.2 Filtration et purification
Même les produits chimiques de haute qualité peuvent contenir des traces de particules ou d’impuretés. Les CDM intègrent des systèmes de filtration à plusieurs étages :

Des préfiltres pour éliminer les grosses particules
Des filtres finaux (par exemple, 0,05 µm ou plus fins) pour une distribution ultra-propre
Des unités de dégazage en option pour éliminer les gaz dissous
2.3 Contrôle du débit et de la pression
Une distribution précise est obtenue à l’aide de :

Des régulateurs de débit massique (MFC) ou des débitmètres
Des régulateurs de pression et des vannes de contre-pression
Des amortisseurs de pulsations pour un débit stable
2.4 Distribution vers les équipements de traitement
Le CDM achemine les produits chimiques via des tubulures de haute pureté (souvent en PFA ou en PTFE) vers plusieurs équipements. Il doit maintenir une pression constante et éviter les zones mortes ou de stagnation susceptibles d’entraîner une contamination.

3. Composants et matériaux clés
Les performances d’un CDM dépendent fortement du choix de matériaux et de composants compatibles avec les produits chimiques agressifs.

3.1 Vannes
Les vannes à membrane de très haute pureté (UHP) sont largement utilisées en raison de leurs caractéristiques suivantes :

Volume interne minimal
Surfaces en contact avec le fluide lisses
Faible génération de particules
Les matériaux utilisés comprennent le PTFE, le PFA et l’acier inoxydable de haute pureté (par exemple, le 316L électropoli).

3.2 Pompes
Les systèmes de distribution de produits chimiques utilisent des pompes spécialisées telles que :

Les pompes à membrane pneumatiques (AODD) pour les fluides corrosifs
Les pompes centrifuges à entraînement magnétique pour un fonctionnement sans fuite
Les pompes péristaltiques pour un débit précis et à faible cisaillement
3.3 Tubes et raccords
Les tuyaux en fluoropolymère (PFA, PTFE) sont privilégiés en raison de :

leur résistance chimique
leurs surfaces internes lisses
leur faible teneur en substances extractibles
Les raccords utilisent souvent des raccords évasés ou à compression conçus pour une haute pureté.

3.4 Capteurs et instrumentation
La surveillance avancée comprend :

des capteurs de débit (à ultrasons ou de Coriolis)
Transducteurs de pression
Systèmes de détection de fuites
Analyseurs de concentration chimique
4. Considérations de conception pour la manipulation d’acides et de solvants
La manipulation d’acides et de solvants pose des défis techniques spécifiques qui doivent être pris en compte dans la conception des systèmes CDM.

4.1 Résistance à la corrosion
Les acides forts tels que l’HF peuvent attaquer violemment de nombreux matériaux. Par conséquent :

L’exposition des métaux est minimisée, voire éliminée, dans les voies d’écoulement critiques
Les fluoropolymères sont largement utilisés
Les systèmes soudés sont préférés aux raccords filetés afin de réduire les risques de fuite
4.2 Sécurité et confinement
Compte tenu de la nature dangereuse de ces produits chimiques, la sécurité est primordiale :

Systèmes de tuyauterie à double confinement
Capteurs de détection de fuites avec coupure automatique
Intégration de la ventilation et de l’évacuation des gaz
Systèmes de vidange et de neutralisation d’urgence
4.3 Prévention de la contamination croisée
Même une contamination à l’état de traces peut endommager les plaquettes de semi-conducteurs :

Lignes dédiées pour chaque produit chimique
Systèmes automatisés de rinçage et de purge
Conception sans « bras mort » (absence de zones de stagnation)
4.4 Charges électrostatiques et manipulation des solvants
Les solvants organiques peuvent générer de l’électricité statique :

Mise à la terre et liaison des composants
Utilisation de matériaux antistatiques
Vitesses d’écoulement contrôlées
5. Systèmes d’automatisation et de contrôle
Les CDM modernes sont hautement automatisés et intégrés aux systèmes de contrôle à l’échelle de l’usine.

5.1 Intégration des automates programmables (PLC) et des systèmes SCADA
Les automates programmables (PLC) gèrent :

Les séquences d’actionnement des vannes
Le fonctionnement des pompes
La gestion des alarmes
Les systèmes de contrôle de supervision et d’acquisition de données (SCADA) assurent :

Une surveillance en temps réel
L'enregistrement des données à des fins de traçabilité
Le contrôle et le diagnostic à distance
5.2 Distribution de produits chimiques selon des recettes
Les systèmes avancés permettent de définir des recettes programmables pour :

Les débits
Le calendrier de distribution
Le mélange de produits chimiques (si nécessaire)
Cela garantit la répétabilité et la cohérence du processus.

5.3 Maintenance prédictive
À l’aide des données des capteurs et d’analyses, les CDM peuvent prédire :

Le colmatage des filtres
L’usure des pompes
La dégradation des vannes
Cela réduit les temps d’arrêt et améliore la fiabilité.

6. Propreté et contrôle de la contamination
Le maintien de conditions d’ultra-propreté est l’une des exigences les plus critiques.

6.1 Finition de surface et passivation
Les composants métalliques sont électropolissés afin de réduire la rugosité et la génération de particules. Les procédés de passivation améliorent la résistance à la corrosion.

6.2 Contrôle des particules
Les stratégies de conception comprennent :

Des chemins d’écoulement laminaires
Une turbulence minimale
Une filtration de haute qualité
6.3 Compatibilité chimique
Les matériaux sont soigneusement sélectionnés pour éviter toute lixiviation, tout gonflement ou toute dégradation susceptible d’introduire des contaminants.

7. Considérations environnementales et réglementaires
Les usines de semi-conducteurs doivent se conformer à des réglementations strictes en matière d’environnement et de sécurité.

7.1 Gestion des déchets
Les acides et solvants usagés doivent être :

Collectés et triés
Neutralisés ou traités
Éliminés conformément à la réglementation environnementale
7.2 Contrôle des émissions
Les composés organiques volatils (COV) issus des solvants nécessitent :

Des systèmes d’évacuation
Des épurateurs ou des unités de réduction
7.3 Normes de conformité
Les CDM doivent respecter les normes industrielles telles que :

Les normes SEMI (par exemple, la norme SEMI S2 relative à la sécurité)
Les exigences ISO relatives aux salles blanches
Les réglementations environnementales locales
8. Tendances émergentes et innovations
À mesure que la technologie des semi-conducteurs progresse, les CDM évoluent pour répondre à de nouvelles exigences.

8.1 Miniaturisation et conception modulaire
Les modules compacts montés sur châssis permettent :

Une installation plus rapide
Une évolutivité plus aisée
Un encombrement réduit dans les usines de fabrication
8.2 Capteurs intelligents et intégration de l’IoT
Les CDM de nouvelle génération intègrent :

Des capteurs sans fil
Une surveillance basée sur le cloud
Une optimisation pilotée par l’IA
8.3 Matériaux avancés
De nouveaux matériaux tels que :

Les fluoropolymères haute performance
Les revêtements céramiques
Des matériaux composites
offrent une durabilité et une pureté améliorées.

8.4 Systèmes de recyclage des produits chimiques
Afin de réduire les coûts et l’impact environnemental :

Des systèmes de purification et de réutilisation des produits chimiques sur site sont en cours d’intégration
Des systèmes de distribution en circuit fermé minimisent les déchets
9. Défis et perspectives d’avenir
Malgré des avancées significatives, plusieurs défis subsistent :

Des exigences de pureté croissantes pour les nœuds avancés (par exemple, 3 nm et moins)
La manipulation de nouveaux produits chimiques, plus réactifs ou plus spécialisés
La recherche d’un équilibre entre coût, sécurité et performances
À l’avenir, les modules de distribution de produits chimiques deviendront plus intelligents, plus autonomes et mieux intégrés aux écosystèmes numériques globaux des usines de semi-conducteurs. L’adoption des principes de l’Industrie 4.0 renforcera encore l’efficacité, la fiabilité et la durabilité.

Régulateurs d’oxygène à haut débit et haute pression
Régulateurs d’oxygène à haut débit et haute pression
Conclusion
Le module de distribution de produits chimiques (CDM) est une pierre angulaire de la fabrication de semi-conducteurs, permettant une manipulation précise et sans contamination des acides et solvants essentiels au traitement des plaquettes. Sa conception nécessite un équilibre minutieux entre compatibilité chimique, fiabilité mécanique et systèmes de contrôle avancés. Alors que l’industrie des semi-conducteurs continue de repousser les limites technologiques, les modules de distribution de produits chimiques doivent évoluer pour répondre à des exigences toujours plus élevées en matière de pureté, de sécurité et d’efficacité. Grâce aux innovations en matière de matériaux, d’automatisation et d’intégration des systèmes, les modules de distribution de produits chimiques resteront un élément clé de la fabrication des puces de nouvelle génération.
