Comment fonctionne un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux ?

{{{sourceTextContent.description}}}

Comment fonctionne un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux ?

Dans les secteurs où un approvisionnement continu en gaz spéciaux est essentiel, tels que la fabrication de semi-conducteurs, la production pharmaceutique et la recherche en laboratoire, les interruptions dans l’alimentation en gaz peuvent entraîner des temps d’arrêt coûteux, compromettre des expériences, voire présenter des risques pour la sécurité. Les gaz spéciaux, notamment l’azote de haute pureté, l’oxygène, l’argon, l’hélium et divers mélanges, sont stockés dans des bouteilles à haute pression. La gestion manuelle de ces bouteilles pour assurer une transition sans heurts lorsqu’une d’entre elles est vide est inefficace et source d’erreurs humaines. C’est là qu’intervient un collecteur de commutation entièrement automatique.

Un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux est un système avancé de distribution de gaz conçu pour basculer automatiquement entre plusieurs sources de gaz — généralement deux batteries de bouteilles — sans aucune intervention manuelle. Il surveille les niveaux de pression des gaz en temps réel et déclenche une commutation lorsque l’alimentation principale est sur le point de s’épuiser, garantissant ainsi un débit ininterrompu vers les applications en aval. Cette technologie intègre des composants mécaniques, électroniques et pneumatiques pour garantir fiabilité, sécurité et efficacité. Dans cet article, nous allons examiner en détail les composants, les principes de fonctionnement, les avantages, les applications et les considérations relatives à la maintenance de ces systèmes, en fournissant un aperçu technique complet.

collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux
collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux
Composants clés du système

Pour comprendre le fonctionnement d’un collecteur de commutation entièrement automatique, il est essentiel de se familiariser avec ses composants principaux. Ces systèmes sont conçus avec précision pour gérer des gaz à haute pression tout en préservant leur pureté et en empêchant toute contamination.

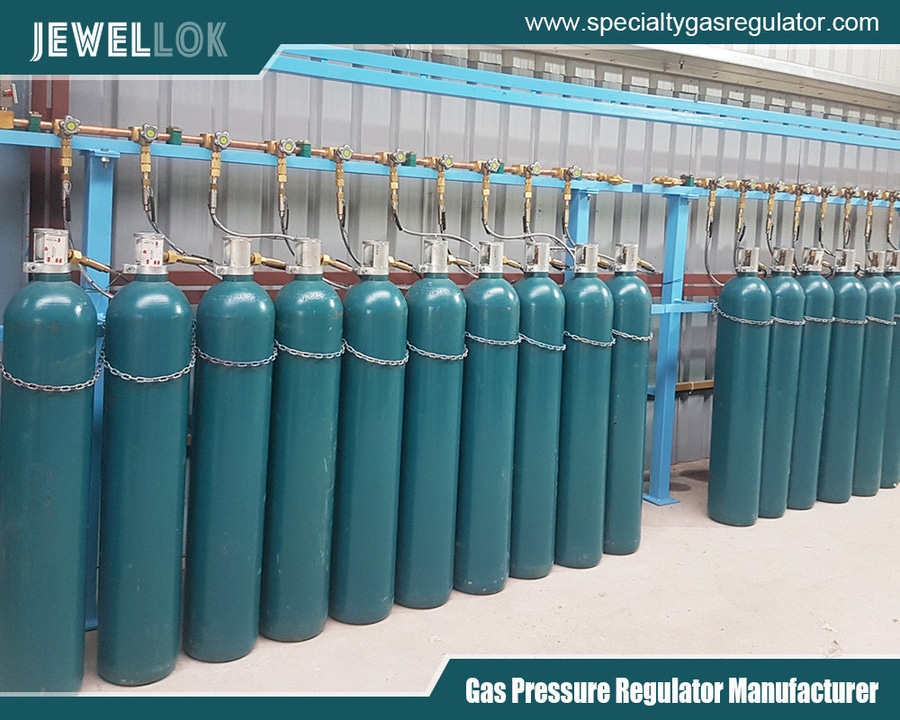

Bancs de bouteilles : le collecteur est généralement raccordé à deux bancs indépendants de bouteilles de gaz. Chaque banc se compose d’une ou plusieurs bouteilles reliées en parallèle via un collecteur. Le collecteur est un ensemble de tuyauterie qui recueille le gaz provenant de plusieurs bouteilles et l’achemine vers la conduite principale. Les bouteilles sont fixées à l’aide de raccords flexibles ou de tuyaux équipés de clapets anti-retour afin d’empêcher le reflux et de garantir un écoulement unidirectionnel du gaz.
Régulateurs de pression : au cœur du système se trouvent des régulateurs de pression à deux étages, un pour chaque banc. Ceux-ci réduisent la pression élevée des bouteilles (souvent comprise entre 2 000 et 3 000 psi) à une pression de conduite utilisable (par exemple, 50 à 150 psi). Les collecteurs automatiques sont souvent équipés de régulateurs intégrés qui s’ajustent dynamiquement lors de la commutation afin de maintenir une pression de sortie constante.
Vannes de commutation et actionneurs : Le cœur de l’automatisation réside dans les vannes de commutation, qui sont actionnées par solénoïde ou par commande pneumatique. Ces vannes contrôlent le circuit d’écoulement, en acheminant le gaz du banc principal vers le banc secondaire (de réserve). Dans les systèmes entièrement automatiques, des solénoïdes électriques ou des pilotes pneumatiques réagissent aux signaux de commande pour assurer une commutation sans à-coups.
Capteurs et transducteurs de pression : des transducteurs de pression électroniques surveillent la pression d’entrée de chaque banc. Ces capteurs fournissent des données en temps réel à l’unité de commande, détectant lorsque la pression descend en dessous d’un seuil prédéfini (par exemple, 100-200 psi), ce qui signale un épuisement des réserves.
Unité de commande ou API : un automate programmable industriel (API) ou un panneau de commande à microprocesseur traite les données des capteurs et exécute la logique de commutation. Il comprend des alarmes, des affichages des mesures de pression et des interfaces pour la surveillance à distance. Les unités avancées peuvent intégrer des protocoles de communication numériques tels que Modbus pour l’intégration avec des systèmes SCADA.
Soupapes de décharge et dispositifs de sécurité : afin d’éviter toute surpression, des disques de rupture ou des soupapes de décharge sont installés. Des filtres et des purificateurs garantissent la pureté du gaz, tandis que des vannes d’isolement permettent de remplacer les bouteilles en toute sécurité.
Alimentation électrique et secours : les systèmes entièrement automatiques nécessitent une alimentation électrique, souvent complétée par des batteries de secours pour garantir leur fonctionnement en cas de coupure de courant. Certaines conceptions intègrent des systèmes de secours pneumatiques pour une commutation à sécurité intégrée.
Ces composants sont généralement montés sur un panneau mural ou un support au sol, fabriqués à partir de matériaux résistants à la corrosion, tels que l’acier inoxydable, afin de pouvoir traiter des gaz spéciaux sans dégradation.

Principe de fonctionnement

Le fonctionnement d’un collecteur de commutation entièrement automatique peut être décomposé en une séquence d’étapes automatisées, régies par une logique basée sur la pression et des commandes électroniques.

Au départ, le système est configuré avec un banc comme source principale (active) et l’autre comme réserve. Le gaz s’écoule des bouteilles de la banque principale vers le collecteur, puis vers le régulateur, avant d’être acheminé vers l’application via la conduite de distribution. L’unité de commande surveille en permanence la pression dans les deux banques à l’aide de transducteurs.

Lorsque la pression de la banque principale chute jusqu’à un seuil prédéfini — indiquant que les bouteilles sont presque vides —, l’unité de commande déclenche la commutation. Cela implique :

Phase de détection : les capteurs de pression détectent la baisse de pression. L’automate programmable (PLC) compare la valeur mesurée au seuil et s’assure qu’il ne s’agit pas d’une fluctuation transitoire.
Actionnement des vannes : l’unité de contrôle envoie un signal pour fermer la vanne du banc principal et ouvrir celle du banc de réserve. Dans les systèmes à solénoïdes, cette opération s’effectue de manière quasi instantanée, souvent en quelques millisecondes, afin d’éviter toute chute de pression dans la conduite.
Équilibrage de la pression : pendant la commutation, les régulateurs assurent une transition en douceur en puisant momentanément dans les deux batteries si nécessaire, ce qui évite les pics ou les chutes de pression. Les systèmes avancés utilisent une régulation proportionnelle pour moduler progressivement le débit.
Déclenchement d’une alarme : une alarme sonore ou visuelle avertit les opérateurs qu’une commutation a eu lieu, les incitant à remplacer les bouteilles vides. Le système peut également envoyer des notifications par e-mail ou via une intégration avec un logiciel de gestion des installations.
Réinitialisation et reconfiguration : après avoir remplacé les bouteilles vides et remis le banc sous pression, l’opérateur réinitialise le système manuellement ou automatiquement. Certains collecteurs alternent les batteries pour garantir une utilisation homogène.
Ce processus se répète selon les besoins, assurant ainsi une redondance. Dans les batteries à plusieurs bouteilles, le collecteur peut intégrer une logique en cascade, dans laquelle les bouteilles se vident séquentiellement afin de maximiser leur utilisation avant l’épuisement complet de la batterie.

Contrairement aux systèmes semi-automatiques, qui nécessitent une réinitialisation manuelle après la commutation, les systèmes entièrement automatiques gèrent l’ensemble du cycle par voie électronique, ce qui les rend idéaux pour un fonctionnement 24 h/24 et 7 j/7.

Avantages des collecteurs de commutation entièrement automatiques

L’adoption de collecteurs entièrement automatiques offre plusieurs avantages techniques et opérationnels :

– Approvisionnement ininterrompu : en éliminant toute intervention manuelle, ces systèmes minimisent les temps d’arrêt, ce qui est crucial dans des processus tels que la chromatographie en phase gazeuse ou la découpe au laser, où les coupures d’alimentation en gaz peuvent gâcher des lots ou endommager les équipements.

– Sécurité renforcée : la détection automatique réduit l’exposition aux gaz sous haute pression lors des changements de bouteilles. Des fonctionnalités telles que la détection des fuites et la coupure automatique préviennent les accidents.

– Efficacité et économies : l’optimisation de la consommation de gaz grâce à une surveillance précise réduit le gaspillage. La surveillance à distance permet une maintenance prédictive, ce qui réduit les coûts de main-d’œuvre.

– Maintien de la pureté : les conceptions en boucle fermée empêchent la contamination atmosphérique, ce qui est essentiel pour les gaz spéciaux dont le niveau de pureté dépasse 99,999 %.

– Évolutivité : les systèmes peuvent être étendus avec des bancs supplémentaires ou intégrés dans des réseaux de distribution de gaz plus vastes.

Toutefois, ces avantages s’accompagnent de coûts initiaux plus élevés par rapport aux collecteurs manuels, et ils nécessitent des sources d’alimentation fiables.

Applications dans divers secteurs

Les collecteurs de commutation entièrement automatiques sont largement utilisés dans les secteurs exigeant un approvisionnement en gaz fiable :

Dans la fabrication de semi-conducteurs, ils fournissent des gaz inertes comme l’argon pour le traitement des plaquettes, où même de brèves interruptions peuvent paralyser des chaînes de production, entraînant des pertes de plusieurs millions.

Les laboratoires pharmaceutiques et biotechnologiques les utilisent pour les gaz d’étalonnage des instruments d’analyse, garantissant ainsi des résultats cohérents dans le développement de médicaments.

Les établissements médicaux les emploient pour l’administration d’oxygène et de protoxyde d’azote dans les hôpitaux, soutenant ainsi des systèmes vitaux.

Les applications industrielles comprennent le soudage avec des gaz de protection et le conditionnement alimentaire sous atmosphère modifiée.

Les services d’essais environnementaux et d’étalonnage s’appuient sur ces gaz pour obtenir des mélanges gazeux précis dans le cadre de la surveillance des émissions.

Considérations relatives à la maintenance et à la sécurité

Une maintenance adéquate est essentielle pour garantir la longévité et la sécurité. Des inspections régulières doivent permettre de détecter les fuites à l’aide de solutions savonneuses ou de détecteurs électroniques. Les capteurs de pression et les vannes doivent être étalonnés chaque année, conformément aux consignes du fabricant.

Le remplacement des bouteilles doit s’effectuer dans des zones bien ventilées, les opérateurs devant porter un EPI. Les composants électriques doivent être mis à la terre pour éviter les décharges électrostatiques.

Les problèmes courants comprennent la dérive des capteurs, le grippage des vannes ou les coupures de courant ; le dépannage s’effectue à l’aide des outils de diagnostic disponibles sur le panneau de commande.

Le respect des normes telles que NFPA ou ISO garantit la conformité.

collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux
collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux
Conclusion

Un collecteur de commutation entièrement automatique pour bouteilles de gaz spéciaux représente le summum de la technologie de gestion des gaz, automatisant la commutation entre les batteries de bouteilles pour assurer un approvisionnement en gaz continu, sûr et efficace. En intégrant des capteurs, des vannes et des commandes intelligentes, il résout les problèmes liés aux systèmes manuels, ce qui le rend indispensable dans les environnements à haut risque. À mesure que les industries évoluent vers l’automatisation, ces collecteurs continueront à jouer un rôle clé dans l’amélioration de la productivité et de la fiabilité.
