La fabrication de semi-conducteurs est l’un des procédés industriels les plus exigeants au monde, nécessitant une précision extrême, un contrôle rigoureux de la contamination et une sécurité opérationnelle optimale. Les usines modernes de semi-conducteurs utilisent des centaines de produits chimiques différents lors de la fabrication des plaquettes, notamment des acides, des solvants, des photorésines, des révélateurs, des oxydants et des produits chimiques de procédé spécialisés. Bon nombre de ces liquides sont hautement corrosifs, toxiques, inflammables ou réactifs, ce qui engendre des risques importants pour les travailleurs, les équipements et l’environnement immédiat.

Pour gérer ces risques, les fabricants de semi-conducteurs s’appuient sur des armoires de stockage de produits chimiques liquides de pointe, qui constituent un élément essentiel de leur infrastructure de distribution de produits chimiques. Ces systèmes spécialisés de stockage et de distribution assurent un confinement sûr, un approvisionnement précis en produits chimiques, la prévention des fuites et une surveillance automatisée des produits chimiques de procédé dangereux.

Une armoire de stockage de produits chimiques liquides correctement conçue ne se contente pas de stocker des produits chimiques. Elle intègre des composants de sécurité tels que des tuyauteries à double confinement, des capteurs de détection de fuites, des systèmes de ventilation, des dispositifs de contrôle de pression, des unités de filtration et des systèmes de contrôle automatisés. En améliorant la fiabilité de la manipulation des produits chimiques, les armoires de stockage de produits chimiques liquides aident les usines de semi-conducteurs à atteindre une meilleure efficacité de production tout en respectant des normes de sécurité strictes.

Cet article explique comment les armoires de stockage de produits chimiques liquides améliorent la sécurité dans la fabrication de semi-conducteurs et pourquoi elles sont indispensables dans les salles blanches modernes.

1. L’importance de la sécurité chimique dans la fabrication de semi-conducteurs
La fabrication de semi-conducteurs implique des centaines d’étapes de processus, notamment le nettoyage, la gravure, le dépôt, la photolithographie et le polissage mécano-chimique (CMP). Chaque processus nécessite des produits chimiques spécifiques répondant à des exigences de pureté extrêmement élevées.

Les produits chimiques liquides couramment utilisés dans les usines de semi-conducteurs comprennent :

Acide sulfurique (H₂SO₄)
L’acide chlorhydrique (HCl)
L’acide fluorhydrique (HF)
L’acide nitrique (HNO₃)
Le peroxyde d’hydrogène (H₂O₂)
L’hydroxyde d’ammonium (NH₄OH)
L’alcool isopropylique (IPA)
Acétone
Produits chimiques pour photorésines
Solvants spécialisés
Bon nombre de ces produits chimiques présentent des risques graves :

Risque de corrosion : les acides forts peuvent endommager les équipements et les infrastructures.
Exposition aux substances toxiques : les vapeurs chimiques peuvent nuire aux opérateurs en cas de rejet.
Risques d’incendie : les solvants organiques peuvent s’enflammer dans des conditions de stockage inappropriées.
Risques de contamination : les impuretés chimiques peuvent réduire le rendement des plaquettes.
Préoccupations environnementales : une mauvaise manipulation des produits chimiques peut entraîner des problèmes liés aux déchets dangereux.
Les dispositifs semi-conducteurs exigeant une précision de l’ordre du nanomètre, même une contamination mineure ou une instabilité chimique peuvent entraîner des pertes de production importantes. Par conséquent, une gestion sûre des produits chimiques est essentielle tant pour la protection des employés que pour les performances de fabrication.

2. Qu’est-ce qu’une armoire pour produits chimiques liquides ?

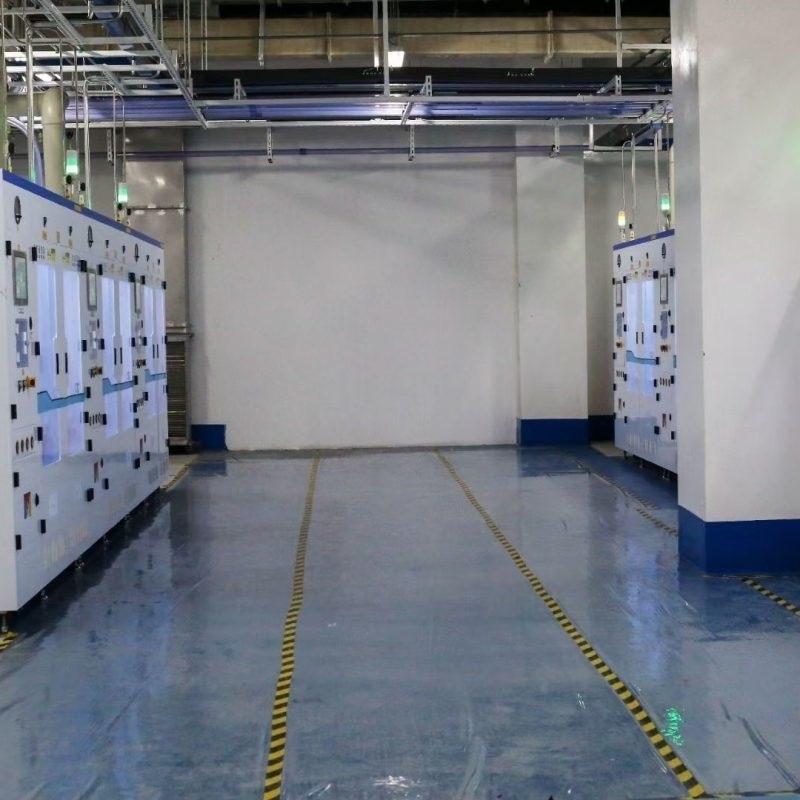

Une armoire pour produits chimiques liquides est un système d’équipement spécialement conçu pour le stockage, la distribution et le contrôle en toute sécurité des produits chimiques liquides de haute pureté utilisés dans la fabrication de semi-conducteurs.

Contrairement aux armoires de stockage de produits chimiques traditionnelles, les armoires pour produits chimiques liquides de qualité semi-conductrice sont des systèmes intégrés qui offrent :

Protection du stockage des produits chimiques
Distribution automatisée des produits chimiques
Confinement des fuites
Surveillance des produits chimiques
Verrouillages de sécurité
Purification et filtration
Raccordement aux équipements de processus
Une armoire pour produits chimiques liquides type comprend :

Réservoirs de stockage des produits chimiques
Des conteneurs de haute qualité stockent les produits chimiques de processus avant leur distribution. Les matériaux sont sélectionnés en fonction de leur compatibilité chimique, notamment :

Polyéthylène haute densité (HDPE)
Polypropylène (PP)
Fluorure de polyvinylidène (PVDF)
Matériaux fluoropolymères tels que le PTFE
Ces matériaux empêchent les réactions chimiques et préservent la pureté des produits chimiques.

Tuyauterie à double confinement
L’une des caractéristiques de sécurité les plus importantes est la tuyauterie à double confinement.

Le système comprend :

Un tuyau interne pour le transport des produits chimiques
Un tuyau protecteur externe pour le confinement des fuites
En cas de défaillance du tuyau principal, la couche de confinement secondaire empêche toute fuite de produits chimiques dans l’environnement de la salle blanche.

Cette conception réduit considérablement le risque d’exposition aux produits chimiques et de dommages matériels.

Pompes et vannes pour produits chimiques
Des pompes et vannes de précision contrôlent les débits et la pression d’alimentation des produits chimiques.

Parmi les composants courants, on trouve :

Des pompes pneumatiques à membrane
Des vannes de haute pureté
Des régulateurs de pression
Des régulateurs de débit
Ces composants garantissent que les produits chimiques sont acheminés avec précision vers les outils de traitement, sans contamination.

3. Prévention des fuites de produits chimiques et de l’exposition accidentelle
Les fuites de produits chimiques constituent l’un des problèmes de sécurité les plus graves dans les installations de semi-conducteurs. Une petite fuite de produits chimiques corrosifs peut endommager les équipements, interrompre la production et créer des risques pour la sécurité.

Les armoires pour produits chimiques liquides améliorent la prévention des fuites grâce à plusieurs technologies.

Systèmes de détection des fuites
Les armoires de stockage de produits chimiques modernes sont équipées de capteurs avancés, notamment :

Capteurs de fuites de liquides
Détecteurs de vapeurs chimiques
Capteurs de surveillance de la pression
En cas de conditions anormales, le système envoie immédiatement un signal d’alarme aux systèmes de surveillance de l’installation.

La détection précoce permet aux opérateurs de :

Couper l’alimentation en produits chimiques
Isoler les zones touchées
Effectuer des opérations de maintenance en toute sécurité
Prévenir les incidents chimiques majeurs
Fonction d’arrêt automatique
De nombreuses armoires de stockage de produits chimiques liquides de pointe intègrent des systèmes d’arrêt d’urgence automatiques.

Si l’armoire détecte :

Une fuite au niveau d’une conduite
Une pression anormale
Une défaillance de la pompe
Un débordement de produit chimique
Le système de contrôle peut automatiquement :

Fermer les vannes de produits chimiques
Arrêter les pompes
Activer les alarmes
Cela réduit la dépendance vis-à-vis des opérations manuelles et améliore la rapidité d’intervention.

4. Amélioration de la sécurité des opérateurs
La manipulation de produits chimiques est l’une des activités les plus risquées dans les installations de semi-conducteurs. Le transfert manuel de produits chimiques peut exposer les travailleurs à des substances dangereuses et augmenter le risque d’accidents.

Les armoires pour produits chimiques liquides améliorent la sécurité des opérateurs en minimisant le contact direct avec les produits chimiques.

Systèmes fermés de distribution de produits chimiques
Une conception fermée permet aux produits chimiques d’être acheminés directement depuis les conteneurs de stockage vers les équipements de traitement des semi-conducteurs, sans manipulation à l’air libre.

Les avantages sont les suivants :

Réduction de l’exposition aux produits chimiques
Risque moindre de déversements
Sécurité améliorée sur le lieu de travail
Meilleur contrôle de la contamination
Les opérateurs n’ont plus besoin de verser ou de transférer manuellement des produits chimiques dangereux pendant les opérations normales.

Ventilation et contrôle des évacuations
De nombreuses armoires pour produits chimiques liquides sont équipées de systèmes d’évacuation dédiés.

Ces systèmes éliminent :

Les vapeurs chimiques
Les gaz nocifs
Les émanations de solvants
Une ventilation adéquate garantit un environnement de travail plus sûr et empêche l’accumulation de vapeurs dangereuses.

Pour les usines de fabrication de semi-conducteurs utilisant des produits chimiques volatils tels que des solvants, une gestion efficace des systèmes d’évacuation est essentielle.

5. Maintien d’une pureté chimique ultra-élevée
La sécurité dans la fabrication de semi-conducteurs ne se limite pas à la prévention des accidents. La pureté chimique est tout aussi importante.

Même une contamination infime peut affecter les performances des semi-conducteurs et réduire le rendement de production.

Les armoires pour produits chimiques liquides contribuent à maintenir la qualité des produits chimiques grâce à :

Matériaux de haute pureté
Les systèmes de distribution de produits chimiques pour semi-conducteurs utilisent généralement des matériaux résistants à la corrosion tels que :

PVDF
PTFE
PFA
Acier inoxydable de haute pureté
Ces matériaux minimisent la génération de particules et la contamination chimique.

Systèmes de filtration
Les systèmes de filtration intégrés éliminent :

Les particules
Les ions métalliques
Les impuretés chimiques
avant que les produits chimiques n’atteignent les équipements de traitement.

Une filtration hautement efficace garantit des performances stables des produits chimiques au cours des processus critiques de fabrication des plaquettes.

Environnement chimique contrôlé
Les armoires de stockage de produits chimiques liquides maintiennent des conditions stables en contrôlant :

La température
La pression
Le débit
Le temps d’exposition aux produits chimiques
Cela améliore la cohérence des processus et réduit les défauts de fabrication.

6. Amélioration de l’automatisation et de la fiabilité des processus
Les usines de semi-conducteurs modernes nécessitent des systèmes de gestion des produits chimiques hautement automatisés. Les opérations manuelles sont source de variabilité et augmentent le risque d’erreur humaine.

Les armoires de produits chimiques liquides s’intègrent aux systèmes d’automatisation de l’usine, notamment :

Les systèmes de contrôle par API
Les réseaux de communication industriels
Les logiciels de surveillance de l’usine
Les systèmes de gestion des équipements
L’automatisation offre plusieurs avantages :

Approvisionnement précis en produits chimiques
Le contrôle automatisé garantit que les équipements de semi-conducteurs reçoivent la quantité correcte de produit chimique au débit requis.

Cela améliore :

La répétabilité des processus
La qualité des plaquettes
L’efficacité de la production
La surveillance en temps réel
Les opérateurs peuvent surveiller des paramètres importants tels que :

Le niveau des produits chimiques
Le débit
La pression
La température
L'état du système
Les informations en temps réel permettent une maintenance prédictive et réduisent les temps d'arrêt imprévus.

7. Conformité aux normes de sécurité relatives aux semi-conducteurs
Les sites de fabrication de semi-conducteurs doivent se conformer à des réglementations de sécurité strictes et aux normes industrielles.

Les armoires de stockage de produits chimiques liquides sont conçues conformément aux exigences d'organismes tels que :

Normes SEMI
Exigences de sécurité de l’OSHA
Directives de sécurité chimique de la NFPA
Réglementations internationales en matière de sécurité des salles blanches
Cette conformité garantit que les systèmes de manipulation des produits chimiques répondent aux exigences en matière de :

Protection contre les incendies
Confinement des produits chimiques
Sécurité des travailleurs
Protection de l’environnement
Les fabricants d’équipements pour semi-conducteurs personnalisent souvent les armoires pour produits chimiques liquides en fonction des exigences des usines, des caractéristiques des produits chimiques et des applications des procédés.

8. Applications des armoires de produits chimiques liquides dans les procédés de fabrication de semi-conducteurs
Les armoires de produits chimiques liquides sont largement utilisées dans les applications de fabrication de semi-conducteurs.

Procédés de nettoyage humide
Les procédés de nettoyage nécessitent des produits chimiques agressifs pour éliminer :

Les contaminations organiques
Les résidus métalliques
Les particules
Les armoires de produits chimiques assurent une distribution sûre et stable des produits chimiques destinés au nettoyage des équipements.

Procédés de photolithographie
Les produits chimiques utilisés pour les photorésines et les révélateurs nécessitent une manipulation précise afin de garantir la précision de l’imagerie.

Les armoires de produits chimiques garantissent :

Un approvisionnement stable en produits chimiques
Un débit contrôlé
Une contamination réduite
Procédés de CMP
Le polissage mécano-chimique utilise des suspensions chimiques qui nécessitent une distribution contrôlée.

Les systèmes de distribution de produits chimiques liquides contribuent à maintenir une qualité constante de la suspension et à améliorer les performances de polissage des plaquettes.

Fabrication avancée de semi-conducteurs
À mesure que la taille des nœuds des semi-conducteurs continue de diminuer, la gestion des produits chimiques devient de plus en plus cruciale.

Les usines de fabrication de pointe nécessitent des solutions de distribution de produits chimiques hautement fiables pour prendre en charge :

La production de semi-conducteurs en 5 nm et 3 nm
La fabrication à grand volume
Les procédés d’encapsulation avancés
9. Choisir le bon fabricant d’armoires pour produits chimiques liquides
Le choix du bon fournisseur d’armoires pour produits chimiques liquides est essentiel pour les fabricants de semi-conducteurs.

Parmi les facteurs d’évaluation importants, on peut citer :

La compatibilité des matériaux
L’armoire doit être conçue en fonction des produits chimiques utilisés. Différents produits chimiques nécessitent différents matériaux pour éviter la corrosion et la contamination.

Capacité d’ingénierie sur mesure
Chaque site de fabrication de semi-conducteurs a des exigences spécifiques. Un fabricant professionnel doit proposer :

Conception sur mesure des armoires
Analyse de compatibilité chimique
Configuration de la tuyauterie
Intégration de l’automatisation
Conception axée sur la sécurité
Les fournisseurs fiables doivent proposer des dispositifs de sécurité tels que :

Détection des fuites
Arrêt d’urgence
Systèmes d’évacuation
Confinement secondaire
Contrôle qualité
Les applications liées aux semi-conducteurs exigent des normes de fabrication strictes. Les fournisseurs doivent assurer un contrôle qualité portant sur :

Les procédés de soudage
La propreté de l’assemblage
L’inspection des composants
Les tests du système

Conclusion
Les armoires pour produits chimiques liquides jouent un rôle essentiel dans l’amélioration de la sécurité, de la fiabilité et de l’efficacité de la fabrication de semi-conducteurs. En combinant une technologie de confinement avancée, la distribution automatisée des produits chimiques, la détection des fuites, des systèmes de ventilation et des matériaux de haute pureté, ces systèmes protègent les opérateurs tout en garantissant le contrôle rigoureux des produits chimiques requis pour la production de semi-conducteurs.

À mesure que les technologies des semi-conducteurs continuent d’évoluer vers des nœuds de processus plus petits et des dispositifs plus performants, les exigences en matière de gestion des produits chimiques deviendront de plus en plus strictes. Des armoires pour produits chimiques liquides fiables resteront une solution essentielle pour les usines de semi-conducteurs qui recherchent des opérations plus sûres, une meilleure stabilité des procédés et une productivité de fabrication accrue.

Pour les fabricants de semi-conducteurs, investir dans un système d’armoires pour produits chimiques liquides de haute qualité n’est pas seulement une amélioration en matière de sécurité, mais aussi une décision stratégique qui favorise le succès de la production à long terme.
