Comment fonctionne un régulateur de gaz spécial ?

{{{sourceTextContent.subTitle}}}

Comment fonctionne un régulateur de gaz spécial ?

{{{sourceTextContent.description}}}

Comment fonctionne un régulateur de gaz spécial ?

Dans les secteurs où la précision et la sécurité sont primordiales, les régulateurs de gaz spéciaux jouent un rôle crucial dans la gestion du débit et de la pression des gaz de haute pureté. Ces dispositifs sont indispensables pour des applications allant de l’analyse en laboratoire à la fabrication de semi-conducteurs, garantissant que les gaz sont fournis à des pressions constantes et contrôlées, sans contamination. Contrairement aux régulateurs de gaz standard utilisés pour les combustibles courants comme le propane ou le gaz naturel, les régulateurs de gaz spéciaux sont conçus pour des gaz ultra-purs, souvent réactifs ou corrosifs, tels que l’hélium, l’argon, l’hydrogène ou l’azote. Ils garantissent un haut niveau de pureté grâce à l’utilisation de matériaux comme l’acier inoxydable ou le laiton, qui résistent à la corrosion et empêchent les fuites.

Pour comprendre le fonctionnement d’un régulateur de gaz spécial, il faut se pencher sur ses composants, ses principes de fonctionnement et ses variantes. Cet article explore les mécanismes qui sous-tendent ces régulateurs, en soulignant leur importance pour le maintien de l’efficacité opérationnelle et de la sécurité. En régulant la pression depuis les niveaux élevés des bouteilles (dépassant souvent 3 000 psi) jusqu’à des plages utilisables (pouvant descendre jusqu’à quelques psi), ces vannes préviennent les dommages matériels, garantissent la précision des processus et protègent les utilisateurs contre des risques tels que la surpression.

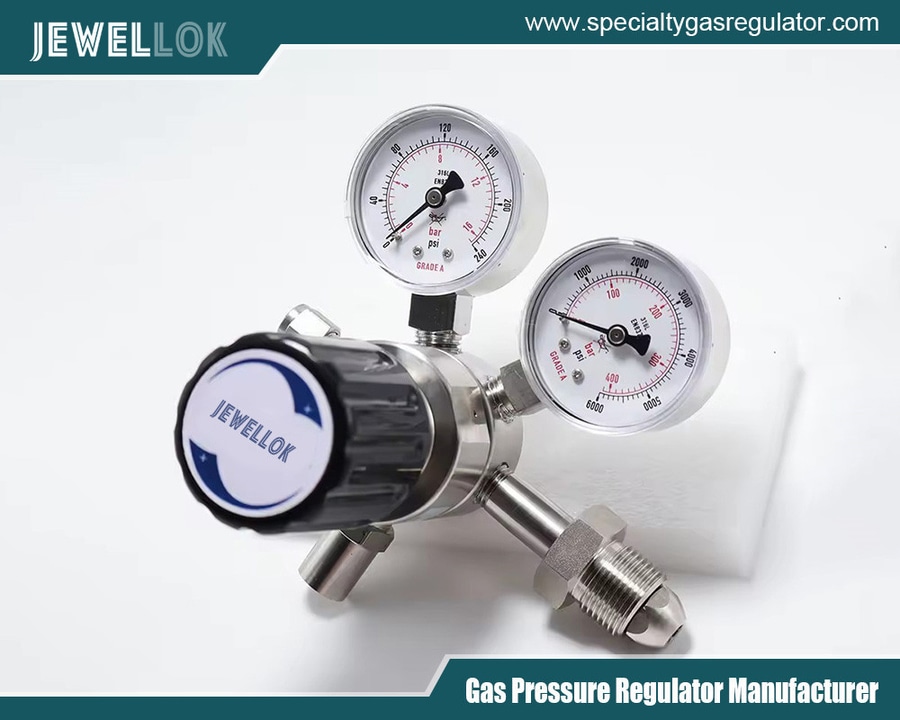

Fabricants de régulateurs de gaz spéciaux de haute pureté
Fabricants de régulateurs de gaz spéciaux de haute pureté
Principes de base de la régulation de pression

Fondamentalement, un régulateur de gaz spécial fonctionne selon le principe de l’équilibre de pression. Les gaz stockés dans les bouteilles sont soumis à une pression très élevée afin d’optimiser la capacité de stockage. Cependant, la plupart des applications nécessitent des pressions bien plus faibles pour une utilisation sûre et efficace. Le régulateur agit comme un « gardien », réduisant la pression d’entrée à une pression de sortie stable tout en compensant les fluctuations de l’offre ou de la demande.

Le mécanisme fondamental repose sur une boucle de rétroaction dans laquelle la pression de sortie est détectée et ajustée automatiquement. Lorsque le gaz s’écoule, la pression chute, ce qui déclenche une légère ouverture de la vanne pour laisser entrer davantage de gaz depuis le côté haute pression. À l’inverse, si la pression augmente, la vanne se ferme pour limiter le débit. Cet équilibre dynamique est obtenu grâce à des forces mécaniques, provenant principalement de ressorts et de membranes, sans nécessiter de source d’énergie externe dans la plupart des cas.

Les régulateurs spécialisés mettent l’accent sur la pureté et la précision. Ils intègrent souvent des caractéristiques telles que des joints métal sur métal ou des membranes fabriquées à partir de matériaux comme le PTFE (polytétrafluoroéthylène) afin d’éviter le dégazage ou la génération de particules, qui pourraient contaminer des procédés sensibles. Ce principe de fonctionnement garantit non seulement le contrôle de la pression, mais aussi une chute de pression minimale — phénomène par lequel la pression de sortie diminue à mesure que le débit augmente.

Composants clés d’un régulateur de gaz spécial

Un régulateur de gaz spécial type se compose de plusieurs éléments interconnectés qui fonctionnent en harmonie. Le corps principal est généralement usiné à partir de métaux résistants à la corrosion, comme l’acier inoxydable 316, pour garantir la durabilité et la compatibilité avec divers gaz.

Orifice d’entrée et raccordement : c’est là que le régulateur se raccorde à la bouteille de gaz via un raccord CGA (Compressed Gas Association) spécifique au type de gaz. Il supporte des pressions d’entrée élevées et intègre des filtres pour retenir les particules.
Mécanisme de réglage : souvent constitué d’un ressort ou d’une vis réglable, il permet de régler la pression de sortie souhaitée. En comprimant le ressort, l’utilisateur augmente la force appliquée, ce qui fait monter la pression de sortie.
Élément de détection : il s’agit généralement d’un diaphragme flexible ou d’un piston qui détecte les variations de la pression de sortie. Le diaphragme sépare le gaz sous haute pression du mécanisme de réglage, empêchant ainsi toute contamination.
Élément de commande : il comprend le siège de soupape et le clapet (ou obturateur). Le clapet se déplace contre le siège pour moduler le débit de gaz. Dans les modèles à haute pureté, ceux-ci sont conçus avec un espace mort minimal afin de réduire le piégeage de gaz.
Orifice de sortie : il se raccorde à l’équipement en aval, souvent équipé de manomètres permettant de surveiller la pression.
Soupape de décharge : dispositif de sécurité qui évacue l’excès de pression afin d’éviter toute défaillance du système.
Les régulateurs spécialisés peuvent comporter des fonctionnalités supplémentaires, telles que des chapeaux facilitant le réglage, des manomètres pour la surveillance des pressions d’entrée et de sortie, ainsi que des filtres ou purificateurs intégrés pour les applications nécessitant une pureté ultra-élevée.

Fonctionnement : étape par étape

Le fonctionnement d’un régulateur de gaz spécialisé peut être décomposé en une série d’étapes illustrant l’interaction des forces.

Tout d’abord, le régulateur est raccordé à la bouteille et la vanne d’entrée est ouverte. Le gaz à haute pression pénètre dans l’orifice d’entrée mais est initialement bloqué par le clapet à siège fermé.

L’utilisateur règle la pression de sortie souhaitée en tournant le bouton de réglage, ce qui comprime le ressort de charge. La force de ce ressort appuie sur la membrane, qui à son tour éloigne le clapet de son siège, ouvrant légèrement la vanne. Le gaz s’écoule à travers l’orifice vers la chambre basse pression.

À mesure que le gaz s’accumule du côté sortie, la pression s’accumule contre la face inférieure de la membrane. Cela crée une force opposée à celle du ressort. Lorsque la pression de sortie atteint le point de consigne, la membrane fléchit vers le haut, rapprochant le clapet de son siège et réduisant ainsi le débit.

Si la demande en aval augmente (par exemple, si l’on utilise davantage de gaz), la pression de sortie chute. La membrane détecte ce phénomène et se déplace vers le bas sous l’action du ressort, ouvrant davantage la vanne pour rétablir la pression. Si la demande diminue, la pression augmente, poussant la membrane vers le haut et fermant la vanne.

Ce processus d’autorégulation maintient une pression de sortie quasi constante, même lorsque la pression de la bouteille diminue avec le temps. Dans les régulateurs à commande directe, courants pour les gaz spéciaux, la membrane actionne directement le clapet. Pour un contrôle plus précis, les modèles à commande pilote utilisent une vanne pilote secondaire afin d’amplifier la force, ce qui est idéal pour les applications à haut débit ou à basse pression.

La manipulation de gaz corrosifs constitue une considération particulière pour les gaz spéciaux. Pour des gaz tels que le chlorure d’hydrogène, les régulateurs utilisent des conceptions à membrane reliée, dans lesquelles la membrane est reliée mécaniquement au clapet, garantissant une fermeture hermétique et empêchant les fuites.

Types de régulateurs de gaz spéciaux

Il existe différents types de régulateurs de gaz spéciaux pour répondre à divers besoins.

– Régulateurs à un étage : ils réduisent la pression en une seule étape. Plus simples et plus compacts, ils conviennent aux applications où la pression de la bouteille ne varie pas de manière significative ou lorsque le maintien d’une pression constante n’est pas essentiel. Cependant, ils présentent une plus grande chute de pression à mesure que la bouteille se vide.

– Régulateurs à deux étages : dotés de deux étages de réduction en série, ils offrent une stabilité supérieure. Le premier étage abaisse la pression à un niveau intermédiaire (par exemple, 300-500 psi), et le second l’ajuste avec précision à la pression de sortie finale. Idéaux pour les instruments d’analyse nécessitant une pression constante, comme les chromatographes en phase gazeuse.

– Régulateurs haute pression : conçus pour des bouteilles pouvant atteindre 6 000 psi, ils sont utilisés avec des gaz tels que l’hélium dans des applications à haut débit.

– Régulateurs basse pression ou à vide : destinés aux procédés délicats, ils maintiennent des pressions inférieures au niveau atmosphérique.

– Régulateurs de gaz corrosifs : fabriqués à partir de matériaux tels que le Monel ou l’Hastelloy pour la manipulation d’halogènes ou d’acides.

– Régulateurs de ligne : installés en aval pour le contrôle au point d’utilisation dans les réseaux de distribution de gaz.

Chaque type tient compte de facteurs tels que le débit, la plage de pression et la compatibilité avec les gaz.

Applications dans l’industrie

Les régulateurs de gaz spéciaux sont indispensables dans tous les secteurs.

Dans les laboratoires, ils fournissent des gaz pour la chromatographie, la spectrométrie de masse et les étalons d’étalonnage, garantissant des mélanges précis et exempts d’impuretés.

La fabrication de semi-conducteurs s’appuie sur eux pour les processus de dopage avec des gaz tels que le silane, où même de légères variations de pression peuvent endommager les plaquettes.

Les industries pharmaceutiques et biotechnologiques les utilisent pour la fermentation, la culture cellulaire et la synthèse de médicaments, en maintenant des environnements stériles.

La surveillance environnementale utilise des régulateurs pour les analyseurs de qualité de l’air prélevant des gaz à l’état de traces.

Dans le soudage et la fabrication métallique, les régulateurs d’argon ou d’hélium de haute pureté empêchent l’oxydation lors du soudage TIG.

Les applications médicales, bien que parfois classées séparément, comprennent des régulateurs d’oxygène ou de protoxyde d’azote en anesthésie, où la fiabilité est primordiale.

Dans l’ensemble, ces régulateurs améliorent le contrôle des processus, réduisent le gaspillage et garantissent la conformité à des normes telles que l’ISO 9001.

Considérations relatives à la maintenance et à la sécurité

Une maintenance adéquate prolonge la durée de vie des régulateurs et renforce la sécurité. Des inspections régulières visant à détecter les fuites, à l’aide de solutions savonneuses ou de détecteurs, sont essentielles. Les membranes doivent être remplacées périodiquement, en particulier dans les environnements corrosifs.

Les dispositifs de sécurité comprennent des soupapes de surpression qui s’activent si la pression dépasse les limites, ainsi que des disques de rupture en cas de défaillance catastrophique.

Les utilisateurs doivent adapter les régulateurs aux types de gaz afin d’éviter toute réaction — par exemple, pas de cuivre pour l’acétylène. Il faut toujours dépressuriser avant de déconnecter.

Une formation à l’utilisation correcte permet de prévenir les accidents, tels que le serrage excessif des raccords entraînant des fuites.

Fabricants de régulateurs pour gaz spéciaux de haute pureté
Fabricants de régulateurs pour gaz spéciaux de haute pureté
Conclusion

Les régulateurs de gaz spéciaux incarnent la précision de l’ingénierie, transformant le chaos de la haute pression en un débit contrôlé. Grâce à l’équilibre des forces exercées par les ressorts, les membranes et les vannes, ils maintiennent une stabilité indispensable aux technologies de pointe. À mesure que les industries évoluent, ces dispositifs continueront de s’adapter, en intégrant des capteurs intelligents pour une surveillance en temps réel. Comprendre leur fonctionnement permet aux utilisateurs de les sélectionner et de les utiliser efficacement, favorisant ainsi l’innovation tout en privilégiant la sécurité.

Pour en savoir plus sur le fonctionnement d’un régulateur de gaz spécial, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-pressure-regulators/.
