Introduction
Un système de distribution de produits chimiques de haute pureté est l’un des composants les plus essentiels dans la fabrication moderne de semi-conducteurs, la production pharmaceutique, les laboratoires de biotechnologie, la fabrication photovoltaïque et d’autres industries de précision. À mesure que la taille des composants ne cesse de diminuer et que les procédés de fabrication deviennent de plus en plus sophistiqués, la demande en systèmes de distribution de produits chimiques ultra-propres a atteint des niveaux sans précédent.

Même des traces infimes de contamination peuvent entraîner des défauts sur les plaquettes, une baisse du rendement de production, des rappels de produits ou des temps d’arrêt coûteux des équipements. Par conséquent, le choix d’un système de distribution de produits chimiques adapté ne se résume pas simplement au transport des produits chimiques du lieu de stockage vers les équipements de production : il s’agit de garantir la pureté, la stabilité des processus, la sécurité des opérateurs, la conformité environnementale et l’efficacité opérationnelle à long terme.

Ce guide explique les facteurs clés que les ingénieurs, les responsables des achats et les responsables d’installations doivent évaluer lors du choix d’un système de distribution de produits chimiques de haute pureté pour des applications de fabrication critiques.

Qu’est-ce qu’un système de distribution de produits chimiques de haute pureté ?
Un système de distribution de produits chimiques de haute pureté (CDS) est un système automatisé de gestion des fluides conçu pour transporter en toute sécurité des produits chimiques de haute pureté depuis les conteneurs de stockage vers les équipements de fabrication, tout en préservant la pureté chimique tout au long du processus.

Ces systèmes distribuent généralement :

Acide sulfurique (H₂SO₄)
Acide fluorhydrique (HF)
Acide nitrique (HNO₃)
Acide chlorhydrique (HCl)
Acide phosphorique (H₃PO₄)
Hydroxyde d’ammonium (NH₄OH)
Peroxyde d’hydrogène (H₂O₂)
Alcool isopropylique (IPA)
Photorésines
Solvants
Produits chimiques spécialisés
Suspensions CMP
Produits chimiques de nettoyage
Les applications typiques comprennent :

Fabrication de plaquettes de semi-conducteurs
Fabrication d’écrans LCD et OLED
Production de cellules solaires
Fabrication pharmaceutique
Laboratoires de biotechnologie
Traitement chimique de précision
Fabrication de MEMS
Fabrication de batteries
Pourquoi il est essentiel de choisir le bon système
Un système de distribution de produits chimiques a un impact direct sur :

La qualité des produits
Le rendement de fabrication
La répétabilité des processus
La consommation de produits chimiques
La disponibilité des équipements
La sécurité des opérateurs
La conformité environnementale
Les coûts d’exploitation totaux
Un système mal conçu peut entraîner :

Une contamination chimique
L’entrée de bulles d’air dans les équipements de processus
Des fluctuations de pression
Des pannes de pompe
Des fuites de produits chimiques
Une contamination croisée
Des arrêts imprévus
Ces problèmes deviennent de plus en plus coûteux dans les usines de semi-conducteurs, où une seule heure d’interruption de production peut coûter des centaines de milliers de dollars.

Facteurs clés à prendre en compte
1. Compatibilité chimique
Le premier critère à prendre en compte est la compatibilité chimique.

Différents produits chimiques attaquent différents matériaux.

Par exemple :

Produit chimique Matériaux en contact recommandés
HF PFA, PTFE, PVDF
H₂SO₄ PFA, quartz
HCl PTFE, PVDF
IPA Acier inoxydable 316L, PFA
H₂O₂ PFA de haute pureté
L’utilisation de matériaux incompatibles peut entraîner :

De la corrosion
La génération de particules
Une contamination par des ions métalliques
Une défaillance prématurée des composants
Vérifiez toujours la compatibilité entre :

Les tuyaux
Les vannes
Les pompes
Les régulateurs de pression
Les capteurs
Les filtres
Les raccords
2. Exigences de pureté
Chaque processus de fabrication est soumis à des normes de pureté différentes.

Les classifications de pureté courantes comprennent :

Qualité électronique
Qualité semi-conductrice
Ultra-haute pureté (UHP)
Produits chimiques de qualité semi-conductrice (SGC)
Le système de distribution doit minimiser :

La contamination métallique
La contamination organique
L’infiltration d’humidité
La génération de particules
L’exposition à l’air
Les usines de semi-conducteurs haut de gamme exigent souvent :

Une contamination par les ions métalliques inférieure au niveau du ppb
Un contrôle des particules inférieur à 0,05 μm
Des circuits d’écoulement sans cul-de-sac
Des surfaces en contact avec le fluide électropolies, le cas échéant
3. Choix des matériaux
Le choix des matériaux influe considérablement sur la fiabilité du système.

Les matériaux courants comprennent :

PFA (perfluoroalkoxy)
Avantages :

Excellente résistance chimique
Faible génération de particules
Haute pureté
Surface interne lisse
Idéal pour les acides et les solvants
Applications :

Bancs humides pour semi-conducteurs

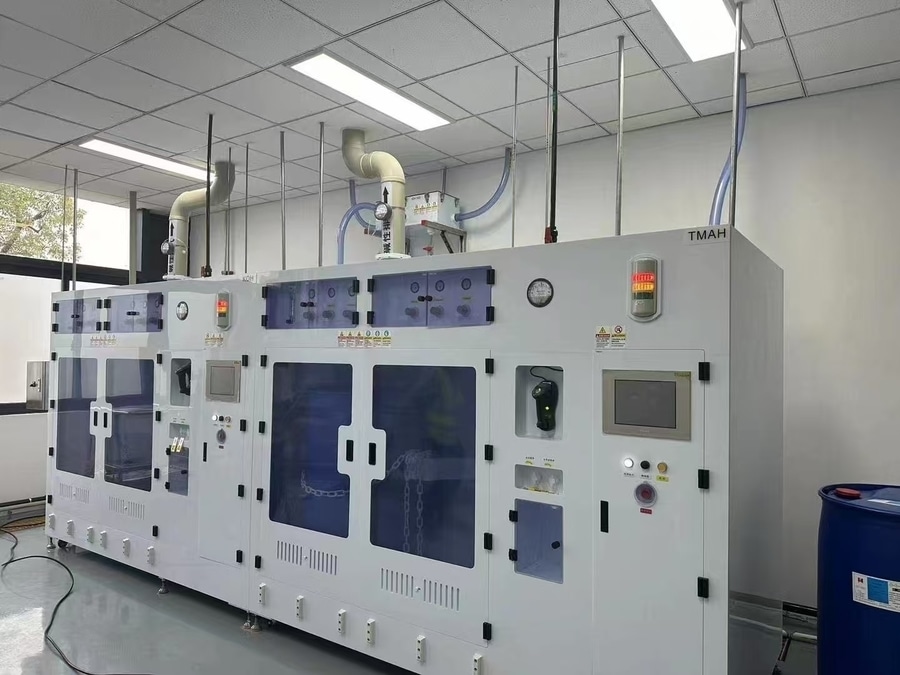

Armoires de distribution de produits chimiques
Systèmes de nettoyage de plaquettes
PTFE
Avantages :

Résistance exceptionnelle à la corrosion
Excellente résistance à la température
Faible énergie de surface
Idéal pour :

Les acides forts
Les produits chimiques agressifs
PVDF
Avantages :

Bonne résistance mécanique
Excellente compatibilité chimique
Rentable
Couramment utilisé dans :

La distribution de produits chimiques en vrac
Traitement chimique industriel
Acier inoxydable 316L de haute pureté
Convient pour :

Les solvants
L’IPA
L’eau ultra-pure
Certains produits chimiques spécialisés
Caractéristiques typiques :

Surfaces électropolies
Faible teneur en soufre
Raccords soudés par soudage orbital
Capacités d’automatisation
Les installations modernes privilégient de plus en plus les systèmes entièrement automatisés.

L’automatisation améliore :

La précision
La productivité
La sécurité
La répétabilité
Les fonctionnalités d’automatisation typiques comprennent :

Le remplissage automatique de produits chimiques
Le changement automatique de fûts
La surveillance du niveau
La détection des fuites
La surveillance de la pression
La surveillance du débit
Le suivi des lots
La gestion des alarmes
Les diagnostics à distance
L’intégration SCADA
La commande par API
Écran tactile IHM
L’automatisation réduit considérablement les erreurs humaines tout en améliorant la régularité de la production.

Sélection de la pompe
La pompe est le cœur de tout système de distribution de produits chimiques.

Les options de pompes courantes comprennent :

Pompes à membrane
Avantages :

Fonctionnement sans fuite
Excellente compatibilité chimique
Faible entretien
Convient pour :

Produits chimiques corrosifs
Applications dans le domaine des semi-conducteurs
Pompes à soufflet
Avantages :

Fonctionnement ultra-propre
Pompage sans particules
Excellente stabilité du débit
Couramment utilisées dans :

Le nettoyage des plaquettes
Les systèmes CMP
Pompes à entraînement magnétique
Avantages :

Pas de garnitures mécaniques
Aucune fuite
Longue durée de vie
Idéales pour :

Le transfert de produits chimiques à haut débit
Contrôle de débit de précision
De nombreux procédés de semi-conducteurs nécessitent un dosage chimique très précis.

Les composants de contrôle de débit comprennent :

Les régulateurs de débit massique
Les débitmètres
Les régulateurs de pression
Les vannes de contre-pression
Les vannes de régulation de précision
Les indicateurs de performance clés comprennent :

Débit stable
Fluctuation de pression minimale
Répétabilité élevée
Temps de réponse rapide
Un débit stable contribue directement à la cohérence du processus.

Performances de filtration
La filtration des produits chimiques est essentielle pour le contrôle de la contamination.

Les finesses de filtration typiques comprennent :

0,2 μm
0,1 μm
0,05 μm
0,03 μm
Les filtres de haute qualité éliminent :

Les particules
Les contaminants gélatineux
Les précipités
Les résidus de fabrication
Une filtration adéquate prolonge la durée de vie des équipements et améliore le rendement des plaquettes.

Fonctions de sécurité
La manipulation de produits chimiques dangereux nécessite plusieurs niveaux de protection.

Les fonctions de sécurité essentielles comprennent :

Détection des fuites
Une surveillance continue permet de détecter immédiatement toute fuite de produit chimique.

Les capteurs peuvent identifier :

Les fuites d’acide
Les fuites de solvants
Les fuites de produits chimiques toxiques
Arrêt d’urgence automatique
En cas de conditions anormales, le système procède automatiquement aux actions suivantes :

Interruption de l’alimentation en produits chimiques
Fermeture des vannes
Déclenchement des alarmes
Protection du personnel
Confinement secondaire
Les bacs de rétention empêchent les déversements de produits chimiques de se propager.

Les avantages sont les suivants :

Protection de l’environnement
Nettoyage facilité
Conformité réglementaire
Ventilation par aspiration
Les armoires de produits chimiques doivent être équipées de systèmes d’aspiration dédiés qui évacuent en toute sécurité les vapeurs dangereuses avant qu’elles ne s’accumulent.

Conception redondante
Les sites de production à haut volume ne peuvent tolérer aucun temps d’arrêt.

Les options de redondance comprennent :

Deux pompes
Deux filtres
Deux régulateurs de pression
Deux réservoirs de produits chimiques
Commutation automatique
Les systèmes redondants assurent la continuité de la production pendant la maintenance ou le remplacement de composants.

Surveillance et gestion des données
La fabrication dans le cadre de l’Industrie 4.0 nécessite une surveillance intelligente.

Les systèmes avancés offrent :

Une surveillance des processus en temps réel
L'enregistrement des données historiques
L'historique des alarmes
L'analyse de la consommation de produits chimiques
La maintenance prédictive
Le dépannage à distance
Les protocoles de communication comprennent souvent :

Ethernet/IP
Modbus TCP
OPC UA
PROFINET
SECS/GEM
Ces fonctionnalités simplifient l’intégration en usine et soutiennent les initiatives de fabrication numérique.

Compatibilité avec les salles blanches
Les systèmes de distribution de produits chimiques pour semi-conducteurs doivent respecter les normes applicables aux salles blanches.

À prendre en compte :

Assemblage sans particules
Conditionnement en salle blanche
Tuyauterie de haute pureté
Soudage orbital
Matériaux à faible dégazage
Essais de réception en usine (FAT)
Les systèmes compatibles avec les salles blanches permettent de respecter les exigences strictes en matière de contrôle de la contamination.

Conformité aux normes internationales
Assurez-vous que le fournisseur conçoit des systèmes conformes aux normes industrielles reconnues.

Les normes pertinentes comprennent :

Normes SEMI
Certification CE
ISO 9001
Normes ISO 14644 relatives aux salles blanches
Directives NFPA
Exigences de sécurité OSHA
Conformité RoHS
Conformité REACH
La conformité atteste de la qualité, de la sécurité et de la fiabilité du produit.

Facilité d’entretien
L’entretien influe directement sur les coûts d’exploitation.

Choisissez des systèmes présentant :

Une conception modulaire
Un remplacement facile des filtres
Un entretien rapide des pompes
Des vannes accessibles
Un étalonnage simplifié
Diagnostics à distance
Une conception facilitant la maintenance réduit les temps d’arrêt et diminue les coûts sur le cycle de vie.

Évolutivité et expansion future
La capacité de production augmente souvent au fil du temps.

Sélectionnez un système capable de prendre en charge :

Des lignes de produits chimiques supplémentaires
Des débits plus élevés
Des outils de processus supplémentaires
De futures mises à niveau d’automatisation
Une architecture évolutive protège l’investissement à long terme.

Expérience du fournisseur
Le choix d’un fabricant expérimenté est tout aussi important que celui de l’équipement lui-même.

Un fournisseur qualifié doit fournir :

Des conseils en ingénierie
Une conception de système sur mesure
L’optimisation des procédés
Des essais de réception en usine
Une assistance à l’installation sur site
Des services de mise en service
La formation des opérateurs
La documentation technique
La disponibilité des pièces de rechange
Un service après-vente mondial
Les fournisseurs expérimentés comprennent également les exigences spécifiques des usines de semi-conducteurs et peuvent recommander des solutions optimisées pour différents procédés chimiques.

Coût total de possession (TCO)
Le prix d’achat le plus bas ne représente pas nécessairement le meilleur rapport qualité-prix.

Tenez compte du coût total de possession, qui comprend :

Le coût initial de l’équipement
Les frais d’installation
La consommation d’énergie
Rendement des produits chimiques
Coûts de maintenance
Pièces de rechange
Temps d’arrêt de production
Durée de vie de l’équipement
Un système de haute qualité offrant une fiabilité supérieure permet souvent de réduire considérablement les coûts d’exploitation tout au long de sa durée de vie.

Questions à poser avant l’achat
Avant de prendre une décision finale, demandez au fournisseur :

Pour quels produits chimiques le système a-t-il été validé ?
Quel niveau de pureté le système est-il capable de maintenir ?
Quels sont les matériaux en contact avec le produit utilisés ?
Le système prend-il en charge le changement automatique de fût ?
Quelles sont les certifications de sécurité disponibles ?
Le système peut-il s’intégrer à l’automate programmable (PLC) ou au système SCADA de notre usine ?
Quelle est la précision de filtration offerte ?
La maintenance préventive est-elle facile à effectuer ?
Quelle est la garantie incluse ?
Une assistance technique locale est-elle disponible ?
Le système peut-il être personnalisé en vue d’une future expansion de la production ?
Ces questions permettent de s’assurer que la solution choisie répond à la fois aux exigences opérationnelles actuelles et aux plans de croissance futurs.

Conclusion
Le choix d’un système de distribution de produits chimiques de haute pureté constitue un investissement stratégique qui influe directement sur la qualité de fabrication, la sécurité opérationnelle, la fiabilité des équipements et l’efficacité de la production. Plutôt que de se concentrer uniquement sur le coût initial, les décideurs doivent évaluer la solution dans son ensemble, notamment la compatibilité chimique, la pureté des matériaux, les capacités d’automatisation, le contrôle précis du débit, les performances de filtration, les systèmes de sécurité, la conformité aux normes des salles blanches, l’évolutivité et l’expertise du fournisseur.

Un système bien conçu ne se contente pas de distribuer des produits chimiques ; il garantit des performances de processus stables, minimise les risques de contamination, réduit la maintenance et les temps d’arrêt, et favorise une production constante dans des secteurs exigeants tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique, la biotechnologie et la fabrication électronique de pointe. En évaluant soigneusement à la fois les spécifications techniques et les coûts d’exploitation à long terme, les fabricants peuvent choisir une solution de distribution de produits chimiques qui garantit des performances fiables aujourd’hui, tout en restant suffisamment flexible pour répondre aux besoins en constante évolution des environnements de production de haute pureté de demain.

Pour en savoir plus sur le choix d’un système de distribution de produits chimiques de haute pureté destiné à la fabrication de semi-conducteurs, rendez-vous sur le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
