Un système de collecteur à commutation automatique de gaz est l’un des composants les plus essentiels des infrastructures modernes d’alimentation en gaz. Qu’il soit utilisé dans la fabrication de semi-conducteurs, les hôpitaux, les laboratoires, les installations pharmaceutiques, les systèmes de découpe au laser ou les chaînes de production industrielles, un collecteur à commutation automatique garantit une alimentation en gaz continue, fiable et sûre, sans interruption.

Des interruptions imprévues de l'alimentation en gaz peuvent entraîner des arrêts de production, une dégradation de la qualité des produits, des dommages matériels, voire des risques pour la sécurité. Contrairement aux systèmes de collecteurs manuels qui nécessitent que les opérateurs changent manuellement de bouteille, les collecteurs à commutation automatique transfèrent de manière transparente l'alimentation en gaz du banc de bouteilles principal vers le banc de réserve dès que la pression atteint une valeur prédéfinie.

Cet article propose un aperçu complet des systèmes de collecteurs de commutation automatique de gaz, notamment leurs principes de fonctionnement, leurs composants, leurs avantages, leurs applications, leurs critères de sélection, leurs dispositifs de sécurité et leurs pratiques d’entretien.

Top 10 des meilleurs régulateurs de pression de gaz ultra-hautes pureté en Inde
Top 10 des meilleurs régulateurs de pression de gaz ultra-hautes pureté en Inde

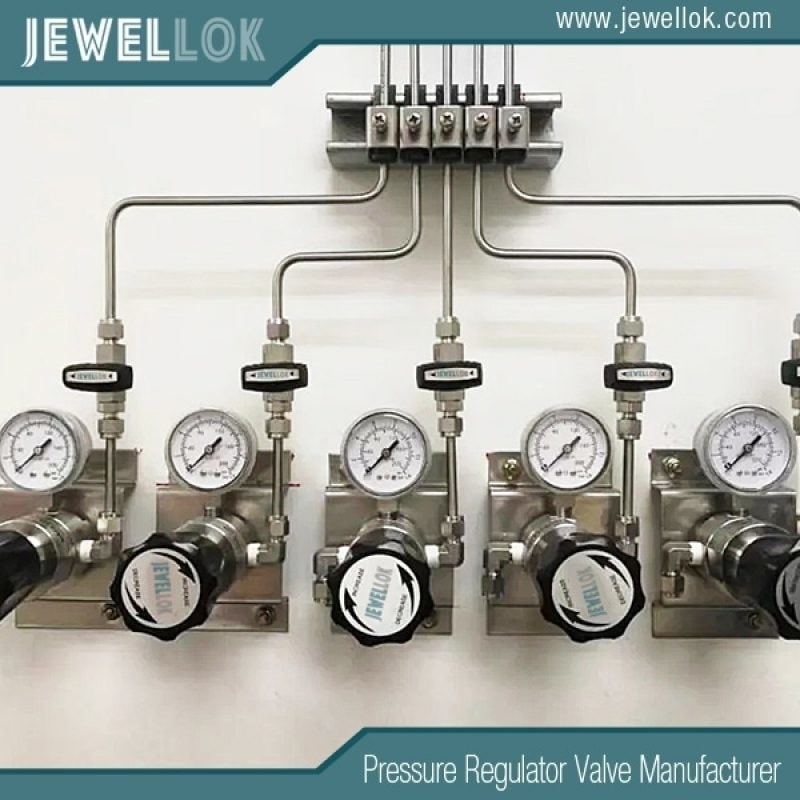

Qu’est-ce qu’un système de collecteur de commutation automatique de gaz ?
Un système de collecteur de commutation automatique de gaz est une solution technique de distribution de gaz conçue pour basculer automatiquement l’alimentation en gaz d’un banc de bouteilles à un autre sans interrompre le débit de gaz en aval.

Le système se compose de deux batteries de bouteilles :

Batterie de gaz principale
Batterie de gaz de réserve
Lorsque la batterie principale est épuisée, le collecteur transfère automatiquement l’alimentation vers la batterie de réserve tout en maintenant une pression de sortie stable.

Les opérateurs peuvent alors remplacer les bouteilles vides du côté épuisé sans interrompre la production.

Ce fonctionnement automatique élimine les temps d’arrêt tout en garantissant une alimentation en gaz ininterrompue.

Pourquoi la commutation automatique est-elle importante ?
De nombreux secteurs industriels ne peuvent tolérer aucune interruption d’alimentation en gaz.

En voici quelques exemples :

Fabrication de semi-conducteurs
Des gaz de procédé de haute pureté sont nécessaires en continu pour :

La gravure
Le dépôt chimique en phase vapeur (CVD)
Le dépôt physique en phase vapeur (PVD)
Le dépôt par croissance alchimique (ALD)
L’implantation ionique
Nettoyage des plaquettes
Même une brève fluctuation de pression peut affecter la qualité des plaquettes et le rendement de production.

Établissements médicaux
Les hôpitaux dépendent d’un approvisionnement ininterrompu en :

Oxygène
Protoxyde d’azote
Air médical
Dioxyde de carbone
La commutation automatique garantit la continuité des soins aux patients.

Production pharmaceutique
Les processus de fabrication nécessitent souvent :

Inertage à l’azote
Gaz de procédé purs
Environnements stériles
Les coupures d’alimentation en gaz peuvent contaminer les produits.

Fabrication industrielle
Les applications comprennent :

Découpe au laser
Soudage
Traitement thermique
Conditionnement alimentaire
Traitement chimique
Un débit de gaz continu optimise l’efficacité de la production.

Principe de fonctionnement d’un collecteur à commutation automatique
Le principe de fonctionnement est simple mais extrêmement fiable.

Étape 1 : le banc principal alimente en gaz
Le banc de bouteilles principal alimente en gaz via :

des vannes d’isolement
des flexibles haute pression
des clapets anti-retour
des détendeurs
La pression du gaz est réduite à la pression de service souhaitée.

Étape 2 : Surveillance de la pression
Le régulateur à commutation automatique surveille en permanence la pression d’entrée.

À mesure que les bouteilles se vident, la pression diminue progressivement.

Étape 3 : Commutation automatique
Lorsque la pression descend en dessous du seuil de commutation prédéfini, le régulateur transfère automatiquement l’alimentation vers le banc de réserve.

La transition s’effectue sans interrompre le débit de gaz en aval.

Étape 4 : Remplacement des bouteilles
Les opérateurs remplacent en toute sécurité les bouteilles vides du banc épuisé.

Les bouteilles nouvellement remplies constituent le banc de réserve pour le prochain cycle de commutation.

Ce processus alterné assure un approvisionnement continu en gaz.

Principaux composants d’un collecteur à commutation automatique
Un système complet comprend généralement plusieurs composants essentiels.

1. Raccords de raccordement des bouteilles
Des flexibles en acier inoxydable ou revêtus de PTFE relient les bouteilles de gaz au collecteur.

Caractéristiques :

Résistance à la haute pression
Résistance à la corrosion
Étanchéité parfaite
Longue durée de vie
2. Vannes d’isolement
Chaque raccordement de bouteille comprend des vannes d’arrêt manuelles.

Leurs fonctions sont les suivantes :

Remplacement des bouteilles
Maintenance
Isolation d’urgence
3. Clapets anti-retour
Les clapets anti-retour empêchent le reflux de gaz entre les rangées de bouteilles.

Leurs avantages sont les suivants :

Sécurité accrue
Pression stable
Prévention de la contamination croisée
4. Régulateur de commutation automatique
Le régulateur est le cœur du système.

Ses fonctions sont les suivantes :

Réduction de la pression
Stabilisation de la pression
Commutation automatique
Équilibrage du débit
5. Manomètres
Les manomètres affichent :

La pression de la bouteille
La pression de sortie
La pression de la conduite
Les opérateurs peuvent ainsi déterminer rapidement l’état des bouteilles.

6. Régulateur de ligne
Les régulateurs secondaires maintiennent une pression en aval constante, quelles que soient les variations de pression de la bouteille.

7. Soupape de sécurité
Les soupapes de sécurité protègent les équipements en aval contre les surpressions.

8. Support de fixation
Un support mural robuste maintient solidement l’ensemble du collecteur.

Types de systèmes de collecteurs à commutation automatique pour gaz
Différentes applications nécessitent différentes configurations de collecteurs.

Commutation automatique à un étage
Convient pour :

Gaz industriels
Gaz de soudage
Fabrication générale
Avantages :

Rentable
Conception simple
Installation facile
Commutation automatique à deux étages
Couramment utilisé dans :

Les laboratoires
Les usines de semi-conducteurs
Les systèmes de gaz médicaux
Avantages :

Meilleure stabilité de la pression
Régulation plus précise
Pureté des gaz plus élevée
Collecteur pour gaz de haute pureté
Conçu spécifiquement pour :

Les usines de semi-conducteurs
La fabrication pharmaceutique
Les laboratoires de recherche
Caractéristiques :

Acier inoxydable 316L
Soudage orbital
Surface interne électropolie
Faible volume mort
Taux de fuite ultra-faible
Assemblage en salle blanche
Collecteur intelligent entièrement automatique
Les systèmes avancés intègrent :

Commande par API
Interface à écran tactile
Surveillance à distance
Système d’alarme
Capteurs de pression
Surveillance du débit
Adapté aux environnements de l’Industrie 4.0.

Gaz couramment utilisés avec les systèmes de commutation automatique
Les collecteurs automatiques sont compatibles avec de nombreux gaz.

Gaz inertes
Azote (N₂)
Argon (Ar)
Hélium (He)
Applications :

Purge
Inertage
Traitement au laser
Fabrication de semi-conducteurs
Gaz médicaux
Oxygène
Protoxyde d’azote
Air médical
Dioxyde de carbone
Applications :

Salles d’opération
Unités de soins intensifs
Services hospitaliers
Gaz spécialisés
Exemples :

Hydrogène
Ammoniac
Chlore
Silane
Phosphine
Trifluorure de bore
Ces gaz nécessitent des systèmes de sécurité renforcés.

Gaz industriels
Notamment :

CO₂
Acétylène
Propane
Oxygène
Azote
Applications : soudage et fabrication métallique.

Avantages des systèmes de collecteurs à commutation automatique
Alimentation en gaz ininterrompue
Le principal avantage réside dans la distribution continue de gaz sans intervention manuelle.

Sécurité accrue
Les systèmes automatiques réduisent l’exposition de l’opérateur à :

Les gaz toxiques
Les gaz corrosifs
Les gaz inflammables
Les bouteilles sous haute pression
Productivité améliorée
Les lignes de production continuent de fonctionner pendant le remplacement des bouteilles.

Aucun arrêt n’est nécessaire.

Pression stable
La régulation à deux étages minimise les fluctuations de pression en sortie.

Une pression stable améliore la régularité du processus.

Réduction de la main-d’œuvre
La commutation manuelle est supprimée.

Le personnel de maintenance se contente de remplacer les bouteilles vides.

Meilleure utilisation du gaz
La commutation automatique permet d’utiliser pleinement les bouteilles avant leur remplacement.

Le gaspillage de gaz est réduit au minimum.

Coûts d'exploitation réduits
Avantages :

Réduction des temps d'arrêt
Baisse des coûts de main-d'œuvre
Amélioration du rendement
Moins de rebuts
Applications des gaz de haute pureté
Les systèmes de gaz de haute pureté exigent une propreté irréprochable.

Secteurs d'activité typiques :

Fabrication de semi-conducteurs
Les gaz d'ultra-haute pureté sont utilisés pour :

La fabrication de plaquettes
Le dépôt de couches minces
La gravure au plasma
Les procédés de nettoyage
Niveaux de pureté typiques :

99,999 %
99,9999 %
99,99999 %
Industrie pharmaceutique
Les collecteurs automatiques fournissent :

De l’azote
De l’oxygène
Le dioxyde de carbone
Les applications comprennent :

La production stérile
Le conditionnement
La fermentation
Les salles blanches
Les laboratoires d’analyse
Les laboratoires ont besoin d’un approvisionnement stable en gaz pour :

La chromatographie en phase gazeuse (CPG)
L’ICP-MS
La spectrométrie de masse
La spectroscopie d’absorption atomique
La stabilité de la pression influe directement sur la précision analytique.

Matériaux utilisés dans les systèmes de haute pureté
Le choix des matériaux est essentiel.

Les matériaux courants comprennent :

Acier inoxydable 316L
Avantages :

Résistance à la corrosion
Haute résistance mécanique
Excellente propreté
Longue durée de vie
Acier inoxydable VIM-VAR
Utilisé dans les applications de qualité semi-conductrice nécessitant :

Des niveaux d’inclusions extrêmement faibles
Une résistance supérieure à la corrosion
Une fiabilité renforcée
Joints en PTFE
Ils offrent une excellente compatibilité avec :

Les gaz corrosifs
Les gaz oxydants
Les gaz d’ultra-haute pureté
Caractéristiques de sécurité importantes
Les systèmes modernes intègrent de multiples mécanismes de sécurité.

Parmi ceux-ci, on trouve :

Les soupapes de surpression
Les soupapes de débit excessif
Les clapets anti-retour
La détection des fuites
Les détecteurs de gaz
Les vannes d’arrêt d’urgence
Les conduites de purge
Les alarmes de pression
Ces caractéristiques réduisent considérablement les risques opérationnels.

Bonnes pratiques d’installation
Une installation correcte garantit des performances optimales.

Voici quelques recommandations :

Installez le système dans un endroit bien ventilé.
Fixez les bouteilles à l'aide de dispositifs de retenue homologués.
Respectez la réglementation locale en matière de sécurité des gaz.
Évitez les vibrations excessives.
Étiquetez clairement toutes les conduites de gaz.
Effectuez un test d'étanchéité à l'hélium avant la mise en service.
Vérifiez les réglages de pression avant le démarrage.
Installez des systèmes de détection de gaz là où des gaz dangereux sont utilisés.
Entretien régulier
Un entretien régulier prolonge la durée de vie du système.

Calendrier d'inspection recommandé :

Quotidiennement
Vérifiez les manomètres.
Vérifiez la pression de sortie.
Inspectez les alarmes.
Chaque semaine
Inspectez les flexibles.
Vérifiez l'absence de fuites.
Vérifiez le bon fonctionnement des régulateurs.
Tous les mois
Inspecter les vannes.
Nettoyer les surfaces externes.
Tester la commutation automatique.
Tous les ans
Remplacer les joints usés.
Étalonner les régulateurs de pression.
Effectuer un test complet de détection des fuites.
Vérifier le bon fonctionnement des soupapes de sécurité.
L’entretien préventif minimise les pannes imprévues.

Comment choisir le bon système de collecteur à commutation automatique de gaz
Plusieurs facteurs doivent être pris en compte avant l’achat.

Type de gaz
Les différents gaz nécessitent des matériaux et des technologies d’étanchéité compatibles.

Pureté du gaz
Les applications à haute pureté nécessitent des composants en acier inoxydable électropoli présentant des taux de fuite ultra-faibles.

Débit
Calculez la demande maximale du processus afin de dimensionner correctement les régulateurs et la tuyauterie.

Pression de service
Sélectionnez des composants présentant des pressions nominales adaptées aux conditions d’entrée et de sortie.

Nombre de bouteilles
Les systèmes sont disponibles dans des configurations allant de :

2 bouteilles
4 bouteilles
8 bouteilles
12 bouteilles
16 bouteilles
Bancs multicylindres sur mesure
Exigences en matière d’automatisation
Déterminez si votre installation nécessite :

Intégration d’un automate programmable (PLC)
Surveillance à distance
Affichage numérique de la pression
Notifications d’alarme
Compatibilité SCADA
Normes de conformité
Assurez-vous que le système est conforme aux normes industrielles applicables, telles que :

Exigences de gestion de la qualité ISO
Directives de la CGA (Compressed Gas Association)
Codes de sécurité NFPA
Marquage CE le cas échéant
Réglementations locales relatives aux gaz médicaux ou industriels
Tendances futures dans la technologie des collecteurs de gaz
À mesure que la fabrication devient de plus en plus automatisée et connectée, les systèmes d’alimentation en gaz évoluent pour répondre à des normes plus élevées en matière d’efficacité, de fiabilité et d’intelligence.

Parmi les tendances émergentes, on peut citer :

Surveillance intelligente : des capteurs intégrés surveillent en continu la pression, le débit, la température et la consommation de gaz, offrant ainsi une visibilité en temps réel.
Maintenance prédictive : l’analyse des données permet d’identifier les écarts de performance et de prévoir l’usure des composants avant que des défaillances ne surviennent, réduisant ainsi les temps d’arrêt imprévus.
Connectivité à distance : les plateformes Ethernet, Modbus et l’Internet des objets industriel (IIoT) permettent aux ingénieurs de surveiller et de contrôler les systèmes de collecteurs depuis des salles de contrôle centralisées.
Enregistrement automatique des données : les enregistrements numériques de la pression, des alarmes et des changements de bouteilles favorisent la traçabilité et la conformité réglementaire dans les industries pharmaceutiques et des semi-conducteurs.
Diagnostics de sécurité améliorés : des systèmes avancés peuvent détecter automatiquement les fuites, les chutes de pression anormales et les dysfonctionnements des vannes, déclenchant des alarmes ou des arrêts d’urgence si nécessaire.
Contrôle de pression économe en énergie : les nouvelles conceptions de régulateurs améliorent la stabilité de la pression tout en réduisant les pertes de gaz, ce qui contribue à la baisse des coûts d’exploitation et à la réalisation des objectifs de développement durable.
Ces innovations aident les installations à améliorer leur efficacité opérationnelle, à réduire leurs coûts de maintenance et à soutenir la transformation numérique de la gestion des gaz industriels.

Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques ultra-hauts de pureté (UHP)
Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques ultra-hauts de pureté (UHP)
Conclusion
Un système de collecteur à commutation automatique de gaz est une solution essentielle pour toute installation nécessitant un approvisionnement en gaz fiable et ininterrompu. En basculant automatiquement entre les batteries de bouteilles principales et de réserve, ces systèmes éliminent les interruptions de production, améliorent la sécurité, réduisent les besoins en main-d’œuvre et maintiennent une pression de sortie constante.

Des hôpitaux et laboratoires de recherche aux usines de fabrication de semi-conducteurs, en passant par les sites de production pharmaceutique et les installations de traitement industriel, les collecteurs de commutation automatique jouent un rôle vital pour garantir une distribution fiable des gaz. Le choix du système approprié nécessite une analyse minutieuse du type de gaz, du niveau de pureté, des exigences de débit, de la pression de service, des matériaux de construction, des capacités d’automatisation et de la conformité aux normes industrielles.

À mesure que la surveillance intelligente, la maintenance prédictive et les technologies de l’IIoT continuent de progresser, les systèmes de collecteurs à commutation automatique deviennent plus intelligents, plus efficaces et plus faciles à gérer. Investir dans un système de collecteurs de haute qualité permet non seulement de protéger les opérations critiques, mais aussi d’améliorer la productivité, la qualité des produits et la fiabilité opérationnelle à long terme dans un large éventail d’applications industrielles, médicales et liées aux gaz de haute pureté.

Pour en savoir plus sur la manière de choisir le régulateur de CO₂ ultra-haut de pureté adapté à votre laboratoire et à vos travaux de recherche, rendez-vous sur le site de Jewellok à l'adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
