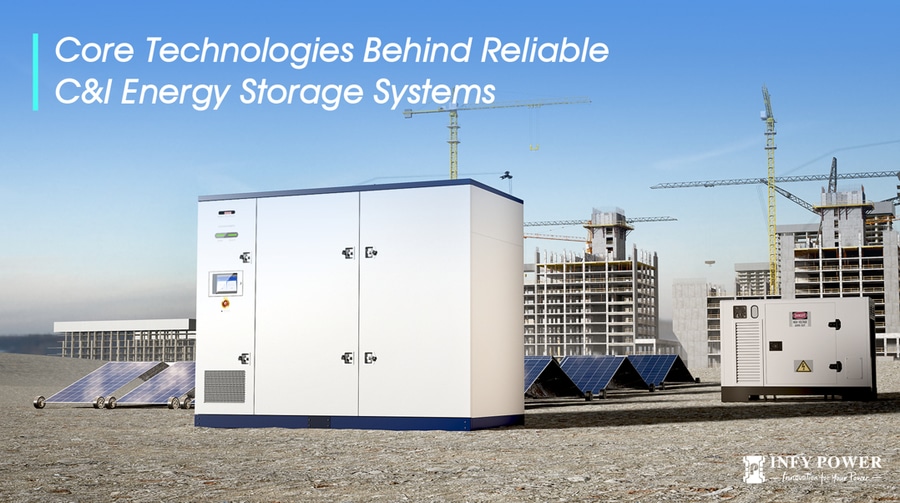

Technologies de base des systèmes de stockage d'énergie fiables pour les C&I
{{{sourceTextContent.subTitle}}}
ICB218kWh
{{{sourceTextContent.description}}}
Pour répondre aux exigences du stockage commercial et industriel de l'énergie, les BESS modernes s'appuient sur des technologies de base intégrées pour une sécurité, une stabilité et une adaptabilité à tous les scénarios. Cet article présente systématiquement six points forts techniques : l'intégration du LFP PACK à haute fiabilité, le PCS à haute efficacité, le refroidissement liquide intelligent, la gestion hiérarchique du BMS, la plateforme EMS locale et en nuage et la conception de la protection contre l'incendie à plusieurs niveaux. Ensemble, ces technologies permettent un fonctionnement stable dans des conditions climatiques difficiles, répondent aux normes de certification internationales et fournissent des solutions de stockage d'énergie rentables et à long cycle pour les marchés mondiaux.
Technologie de base 1 : cellule LFP et intégration PACK à haute fiabilité
La cellule de la batterie est le principal vecteur d'énergie de l'ensemble du système, déterminant la durée de vie, les limites de sécurité et les coûts d'exploitation et d'entretien sur l'ensemble du cycle de vie. Actuellement, les cellules de phosphate de fer lithié à long cycle (LFP) sont devenues le seul choix courant pour le stockage C&I au niveau mondial, abandonnant complètement les batteries plomb-acide et autres batteries à faible performance.
Principaux avantages de la promotion mondiale
Excellente stabilité thermique, risque d'emballement thermique extrêmement faible, adaptation totale aux climats à haute température d'Europe, d'Asie du Sud-Est, du Moyen-Orient et d'Australie. Longue durée de vie de plus de 6 000+ fois~8 000+ fois, supportant des charges et décharges quotidiennes à haute fréquence pour un fonctionnement industriel continu. Large plage de températures de fonctionnement, forte résistance aux interférences climatiques externes.
Principale caractéristique : technologie de processus d'intégration de PACK de haute qualité
Principe de base : des cellules de batterie de haute qualité ne peuvent à elles seules garantir des performances de stockage d'énergie fiables. Le processus d'intégration du PACK détermine directement la sécurité opérationnelle sur site et le taux de dégradation à long terme de la batterie.
Tri des cellules en toute cohérence : Trier et faire correspondre strictement toutes les cellules en fonction de la tension, de la résistance interne et de la capacité réelle, afin d'éliminer efficacement l'effet "seau" de la grappe de batteries et de garantir des performances globales équilibrées.
Conception uniforme de la température et du courant : L'adoption d'un câblage interne et d'une disposition structurelle optimisés permet d'obtenir une distribution équilibrée de la température et un flux de courant cohérent, évitant ainsi l'accumulation locale de courant et les risques de surchauffe anormale.
Structure de protection environnementale et mécanique améliorée : Doté d'une isolation améliorée, d'une conception antichoc, antipoussière et étanche, il s'adapte parfaitement à l'installation en usine à l'extérieur, aux vibrations mécaniques des véhicules sur le site et aux conditions de travail pluvieuses et humides de la côte.
Certification de conformité aux normes mondiales : L'ensemble du processus de production et d'assemblage du PACK est entièrement conforme aux normes de sécurité UL, IEC, TUV et autres normes internationales courantes, répondant aux exigences locales de connexion au réseau et aux spécifications d'acceptation du site de l'usine dans le monde entier.
Pack batterie INFYPOWER
Technologie de base 2 : PCS à haut rendement
Le PCS (Power Conversion System) est le pont énergétique entre les groupes de batteries, les charges d'usine et les réseaux publics, et c'est l'équipement de base qui détermine l'efficacité du système et la compatibilité avec le réseau.
Configuration technique INFYPOWER
Le BEG1K0110G est un module d'alimentation ACDC bidirectionnel conçu pour les applications C&I BESS, les batteries de seconde vie et les micro-réseaux. Il prend en charge le fonctionnement sur réseau et hors réseau, avec jusqu'à 16 unités en parallèle sur réseau ou 8 unités hors réseau, ce qui permet une extension flexible de la capacité des petites stations de charge aux systèmes à grande échelle. Le revêtement conforme et le collage assurent une protection fiable contre l'humidité, le brouillard salin et la poussière, ce qui en fait un produit idéal pour les environnements extérieurs difficiles. Il maintient un fonctionnement stable à pleine puissance à des températures extrêmement élevées. Sa température de fonctionnement s'étend de -40°C à +70°C, ce qui prolonge le cycle de service complet et réduit considérablement la charge de travail liée à la maintenance sur site.
Fonctions de base pratiques
L'efficacité élevée de la conversion AC-DC réduit efficacement la consommation d'énergie interne et augmente les avantages de la production d'énergie réelle. Il intègre une conformité multirégionale au réseau, respectant pleinement les normes de tension et de fréquence pour l'Europe, l'Asie du Sud-Est, le Moyen-Orient, l'Amérique latine et d'autres régions. Équipé d'un système robuste de traversée des basses tensions et de performances anti-interférences, il empêche les fluctuations instables du réseau d'entraîner une mise hors réseau accidentelle du système.
MODULE INFYPOWER PCS
Technologie de base 3 : système de gestion thermique intelligent à refroidissement liquide
Le contrôle de la température est le principal point sensible de l'opération de stockage de l'énergie. Une température élevée accélère le vieillissement de la batterie, tandis qu'une température basse réduit la capacité de décharge. Le refroidissement par air traditionnel a une consommation d'énergie élevée, une mauvaise uniformité de dissipation de la chaleur, et il est facile d'accumuler de la poussière, ce qui n'est pas adapté à un fonctionnement à long terme en extérieur.
Solution haut de gamme : technologie de refroidissement par liquide pour la batterie et le PCS
Les conduites de refroidissement liquide en boucle fermée régulent avec précision la température de chaque cellule, en maintenant les différences de température entre les cellules dans une fourchette sûre et efficace. Grâce à la technologie de refroidissement liquide multidimensionnel à grande surface, la différence de température entre les cellules est contrôlée à moins de 3°C. Dans des conditions de température élevée, le système permet une dissipation automatique de la chaleur afin de maintenir un fonctionnement à pleine puissance sans dégradation des performances. Comparé aux solutions de refroidissement par air, le refroidissement par liquide réduit considérablement la consommation d'énergie du système, prolonge la durée de vie de la batterie de plus de 20 % et atténue l'accumulation de poussière ainsi que l'érosion due au vent et à la pluie sur le site. Le bloc-batterie à refroidissement liquide présente une protection IP67, parfaitement adaptée à une utilisation industrielle dans des environnements désertiques, côtiers et tropicaux.
Technologie de base 4 : Algorithme de gestion de la batterie BMS à dimensions complètes
Dans le système de stockage d'énergie industriel et commercial tout-en-un, le système de gestion de la batterie (BMS) hiérarchique et distribué sert de base pour assurer un fonctionnement sûr, efficace et durable des batteries. Sa conception de contrôle en couches simplifie l'exploitation et la maintenance, et améliore la stabilité globale du système. Cet article décrit l'architecture standard à trois niveaux de la GTB pour les applications d'ingénierie sur site.
Niveau 1 : Unité de supervision des cellules (CSU)|Contrôle de la couche cellule
Positionnement : Le matériel de la couche inférieure de l'ensemble du BMS, directement connecté aux cellules et aux modules de la batterie, agissant comme le nerf sensoriel du système de stockage d'énergie.
Fonctions principales
Échantillonnage en temps réel à haute fréquence de la tension des cellules et de la température des modules pour saisir les changements subtils de fonctionnement ;
Équilibrage actif et passif des cellules pour éliminer les incohérences de tension et réduire la dégradation de la capacité ;
Surveillance en temps réel, 24 heures sur 24 et 7 jours sur 7, des surtensions, des sous-tensions et des surchauffes ; envoi d'alarmes précoces au contrôleur supérieur ;
Collecte des signaux de basse tension et isolation fiable de la haute tension pour assurer la sécurité électrique de base.
Niveau 2 : Unité esclave de batterie (BSU)|Contrôle de la couche d'emballage
Positionnement : Le centre de données central d'un seul bloc-batterie, responsable de la coordination de toutes les unités CSU internes et de la liaison entre les données inférieures et les commandes supérieures.
Fonctions principales
Agrégation de toutes les données de tension et de température des cellules, calcul précis du SOC et du SOH au niveau du pack ;
Contrôler les contacteurs haute tension et les fusibles pour gérer la mise sous tension, la mise hors tension et l'isolation des défauts en temps réel ;
Surveiller le courant du pack et la résistance de l'isolation pour prévenir les risques de fuite et de court-circuit ;
Exécuter des actions de protection immédiatement après avoir reçu des commandes de défaut et assurer la sécurité au niveau du pack individuel.
Niveau 3 : Unité de gestion de la batterie (BMU)|Contrôle de la couche groupée
Positionnement : Le contrôleur central de la couche intermédiaire du système de stockage d'énergie, qui gère l'ensemble de la grappe de batteries et coordonne tous les packs connectés.
Fonctions principales
Collecte des données de fonctionnement de toutes les BSU de la grappe et gestion unifiée de l'état en temps réel de l'ensemble de la grappe ;
Gérer les boucles haute tension de la grappe et les dispositifs de coupure haute tension pour assurer la sécurité de la commutation et de la connexion de la grappe ;
Distribuer dynamiquement la puissance de charge et de décharge pour équilibrer la charge de chaque bloc de batterie et éviter les surchauffes et les surcharges locales ;
Répondre aux ordres de programmation de haut niveau et assurer la protection de la grappe contre les risques de surcharge, de court-circuit et d'emballement thermique.
UNITÉ INFYPOWER BMU
Technologie de base 5 : Plate-forme de gestion intelligente de l'énergie EMS local + EMS en nuage
Les stations BESS manquent souvent de personnel professionnel chargé de l'exploitation et de la maintenance des systèmes de stockage d'énergie. Le système EMS intelligent permet un fonctionnement automatique à guichet unique et une gestion à distance globale, ce qui réduit efficacement les coûts de main-d'œuvre à l'étranger. Le système EMS local assure le contrôle en temps réel sur site et la protection de la sécurité, tandis que le système EMS en nuage assure la surveillance à distance, l'analyse des données et l'optimisation de la stratégie. Leur fonctionnement coordonné permet une réponse rapide sur site et une gestion efficace dans le nuage.
Système local de gestion de l'énergie (Local EMS)
Le système local de gestion de l'énergie est installé à l'intérieur de l'armoire de stockage d'énergie. Il gère la batterie, le PCS et les chargeurs de véhicules électriques en temps réel. Il contrôle le moment de la charge et de la décharge en fonction de l'état de la batterie, de la demande de charge et des conditions du réseau. Même sans connexion internet, il peut exécuter de manière indépendante des protections de sécurité telles que l'anti-surcharge et l'anti-défaut. Il permet également l'écrêtement des pointes, l'augmentation dynamique de la capacité et la sauvegarde hors réseau. L'EMS local envoie toutes les données d'exploitation à l'EMS en nuage via la 4G et reçoit des stratégies optimisées du nuage. Cette conception garantit une réponse rapide (quelques millisecondes), une grande fiabilité et une capacité de gestion à distance, le tout sans perdre le contrôle local.
Cloud EMS (plateforme de gestion de l'énergie en nuage)
Le Cloud EMS est une plateforme en ligne intelligente pour la gestion du stockage de l'énergie et des sites de recharge des véhicules électriques. Elle prend en charge des millions d'appareils en même temps. La plateforme intègre la gestion des équipements, la gestion des sites, la gestion de l'énergie et la gestion des opérations en un seul système. Elle analyse la capacité des batteries, les prix de l'électricité en fonction de l'heure et la demande de charge afin d'optimiser automatiquement les stratégies de charge et de décharge et de maximiser les revenus. Les principales caractéristiques sont la surveillance en temps réel, la production de rapports sur les données (quotidiens/mensuels/annuels) et la répartition intelligente. La plateforme prend également en charge plusieurs opérateurs avec des comptes distincts et sécurisés. Les CPO peuvent effectuer une maintenance à distance, ajuster les stratégies et examiner les revenus, le tout sans se rendre sur place.
Technologie de base 6 : conception d'un système d'extinction d'incendie
Ce système de stockage d'énergie est équipé d'une solution complète de protection contre l'incendie à cinq niveaux hiérarchiques, entièrement adaptée aux exigences de sécurité opérationnelle des centrales de stockage d'énergie à refroidissement liquide. L'ensemble du système adopte une logique de surveillance en temps réel, d'alerte précoce, d'intervention active, d'extinction rapide des incendies et d'isolation physique. Il coopère avec le BMS, de multiples détecteurs et divers équipements de lutte contre l'incendie pour empêcher l'emballement thermique de la batterie et la propagation de l'incendie, garantissant ainsi la sécurité du cycle complet de l'équipement de stockage de l'énergie sur site et du personnel.
Niveau 1 : Protection de la sécurité au niveau des cellules
Adopte des cellules de stockage d'énergie CATL LFP haute performance avec des spécifications de 3,2 V 285 Ah et une longue durée de vie de 8 000 cycles à 70 % de SOH. Équipé de modules d'acquisition de données à haute fréquence pour surveiller en temps réel la tension de chaque cellule et les températures des modules en plusieurs points, capturant avec précision les fluctuations mineures de fonctionnement des cellules. La gestion de l'égalisation active et passive est adoptée pour équilibrer régulièrement la différence de tension entre les cellules et garantir la sécurité de fonctionnement des cellules.
Niveau 2 : Prévention et contrôle actifs des incendies par le BMS
S'appuyant sur l'unité de contrôle professionnelle de protection contre l'incendie BMS, le système recueille en permanence les paramètres essentiels, notamment la température, la tension et la résistance interne de la cellule, afin d'identifier avec précision les signes précoces d'emballement thermique. Il exécute des mesures d'intervention actives telles que la limitation du courant, l'interdiction de la charge et de la décharge et la déconnexion du circuit pour supprimer les risques potentiels à la source. Parallèlement, tous les signaux d'alarme sont téléchargés de manière synchronisée vers l'EMS et la plateforme cloud afin de réaliser une alerte précoce complète et une prévention de la sécurité à la source.
Niveau 3 : Protection incendie intégrée au niveau du PACK
Des détecteurs de gaz haute sensibilité sont intégrés à chaque bloc-batterie pour détecter en temps réel la concentration de gaz combustible et de fumée à l'intérieur de l'appareil. Les dispositifs d'extinction d'incendie directionnels au perfluorohexanone correspondants pulvérisent avec précision l'agent extincteur une fois que l'alarme incendie secondaire est déclenchée. Associés aux soupapes de décharge du PACK, ils déchargent rapidement les gaz à haute pression et à haute température pour freiner la propagation de l'incendie à l'intérieur d'un seul et même PACK. L'ensemble du système PACK a obtenu la certification UL 9540A sur la propagation de l'emballement thermique.
Niveau 4 : Suppression active des incendies au niveau de l'armoire et protection d'urgence sur site
L'armoire est entièrement équipée de détecteurs de fumée et de gaz combustibles. Lorsque la concentration de gaz dépasse le seuil de sécurité, la soupape d'échappement s'ouvre automatiquement pour la ventilation et la décompression afin d'éliminer les risques d'explosion. Des alarmes sonores et visuelles sont associées pour rappeler au personnel sur place d'évacuer rapidement, et des interrupteurs d'arrêt d'urgence externes permettent de couper l'alimentation en un seul clic pour l'arrêt d'urgence. Une double configuration d'extinction des incendies est adoptée : les dispositifs en aérosol libèrent un agent extincteur dans les 14 secondes pour éteindre instantanément les premiers incendies ; des canalisations d'incendie à base d'eau intégrées et des interfaces standard peuvent se connecter à des sources d'eau d'incendie externes pour un refroidissement continu et un confinement des incendies afin d'empêcher une escalade des incendies à grande échelle.
Niveau 5 : Barrière d'isolation physique résistante aux hautes températures
L'intérieur de l'armoire de stockage d'énergie est rempli de matériaux ignifuges et thermo-isolants à haute efficacité, qui peuvent résister à des températures extrêmement élevées allant jusqu'à 1000℃ pour former une barrière de sécurité physique fermée et solide. Si les mesures de prévention et d'extinction des incendies à plusieurs niveaux échouent, cette couche peut complètement confiner les flammes et la chaleur élevée à l'intérieur de l'armoire défectueuse, bloquer la conduction thermique entre les armoires et la diffusion des flammes, et empêcher efficacement l'emballement thermique en cascade et les accidents de sécurité à grande échelle de toute la station.
De la surveillance au niveau de la cellule à la protection au niveau du système, chaque technologie de base construit conjointement un système complet de sécurité et d'efficacité pour le BESS. La gestion thermique optimisée, la programmation intelligente de l'énergie et la suppression des incendies en couches réduisent considérablement les risques d'exploitation et les coûts du cycle de vie. Entièrement conforme aux normes industrielles mondiales, la solution s'adapte aux températures élevées, aux environnements côtiers et désertiques. L'itération technologique continue augmentera encore la valeur du stockage d'énergie distribué, aidant les entreprises mondiales à réaliser une transformation à faible émission de carbone et une gestion flexible de l'énergie.
