Comment l'outil STEALTH de HYTORC a réduit la main d'œuvre et augmenté la précision pour une entreprise indonésienne
{{{sourceTextContent.subTitle}}}
Comment HYTORC a réduit le nombre d'opérateurs pour le boulonnage des échangeurs de chaleur de 4 à 1 - avec une plus grande précision et aucun risque d'écrasement
{{{sourceTextContent.description}}}
Une entreprise industrielle indonésienne a éliminé un processus de boulonnage manuel à quatre opérateurs pour l'assemblage des brides d'échangeurs de chaleur en déployant une seule clé dynamométrique hydraulique HYTORC STEALTH utilisant quatre outils simultanés via Simultorc.
Le résultat : une réduction de 75 % de la main-d'œuvre nécessaire, un fonctionnement mains libres qui élimine totalement le risque de blessure au point d'écrasement, et une fermeture constante des joints parallèles - un résultat que la méthode manuelle précédente ne pouvait pas du tout atteindre de manière fiable.
Quel est le problème principal des clés dynamométriques manuelles sur les brides d'échangeurs de chaleur ?
Le boulonnage des échangeurs de chaleur nécessite une fermeture parallèle des joints, c'est-à-dire que tous les boulons d'une bride sont serrés simultanément et uniformément afin d'obtenir une compression uniforme des joints. Une charge inégale sur les boulons entraîne une déformation du joint, des fuites prématurées et une défaillance de l'assemblage. Il est techniquement très difficile d'obtenir un véritable serrage parallèle avec des clés dynamométriques portatives, car quatre opérateurs doivent appliquer un couple identique exactement au même moment.
Dans la pratique, il ne s'agit pas d'un processus, mais d'un exercice de coordination, et la coordination humaine à ce niveau de précision n'est pas reproductible sur l'ensemble des cycles de maintenance.
Le système manuel à quatre clés de l'entreprise indonésienne a créé trois problèmes cumulés qui coûtaient cher à l'entreprise en termes de temps d'arrêt, de main-d'œuvre et d'intégrité des composants.
Quels défis l'entreprise indonésienne a-t-elle dû relever avec le boulonnage manuel des échangeurs de chaleur ?
1. Intensité de la main-d'œuvre et inefficacité opérationnelle
Le processus existant exigeait que quatre techniciens qualifiés utilisent simultanément des clés dynamométriques manuelles pour chaque cycle de boulonnage. La coordination des quatre opérateurs pour obtenir une application synchronisée du couple entraînait des retards importants - et toute rupture de synchronisation ou de communication nécessitait de recommencer la séquence.
Quatre techniciens par opération de boulonnage signifiaient également un coût de main-d'œuvre quatre fois plus élevé par cycle de maintenance, ce qui se répercutait sur tous les échangeurs de chaleur prévus dans le calendrier de maintenance de l'installation.
2. Risques de sécurité liés aux opérations manuelles à couple élevé
Les clés dynamométriques manuelles utilisées dans les échangeurs de chaleur à couple élevé exercent une charge physique soutenue sur les opérateurs. L'utilisation répétée entraîne de la fatigue, des tensions musculaires et un risque élevé de blessures à la main et au poignet, en particulier lorsque les opérateurs doivent maintenir leur position et maintenir la force simultanément avec leurs collègues.
L'exigence de coordination a ajouté un risque secondaire : un relâchement au mauvais moment ou un glissement inattendu d'un opérateur crée un transfert de force imprévisible à travers l'articulation, exposant les quatre opérateurs à des événements de charge soudains.
3. Charge irrégulière sur les boulons et risque de défaillance des joints
Le rendement des clés dynamométriques manuelles varie d'un opérateur à l'autre et d'une passe à l'autre, même chez les techniciens qualifiés. Cette incohérence se traduit directement par une compression inégale du joint sur la face de la bride. Les joints comprimés de manière inégale fuient, se déforment et se rompent avant la fin de leur durée de vie prévue, ce qui nécessite des travaux de reprise, des arrêts imprévus et le remplacement prématuré de composants.
Dans les applications d'échangeurs de chaleur, où les fluides internes peuvent être corrosifs, à haute température ou à haute pression, un joint défectueux n'est pas seulement un problème de maintenance - c'est un événement de sécurité du processus.
Selon l'Hydraulic Institute, la charge inégale des boulons de bride est l'une des principales causes de défaillance des joints d'échangeur thermique et des fuites de fluides de traitement associées dans les installations industrielles - ce qui fait de la régularité de la charge des boulons une variable de sécurité opérationnelle directe.
Qu'est-ce que le système Simultorc HYTORC STEALTH et comment fonctionne-t-il ?

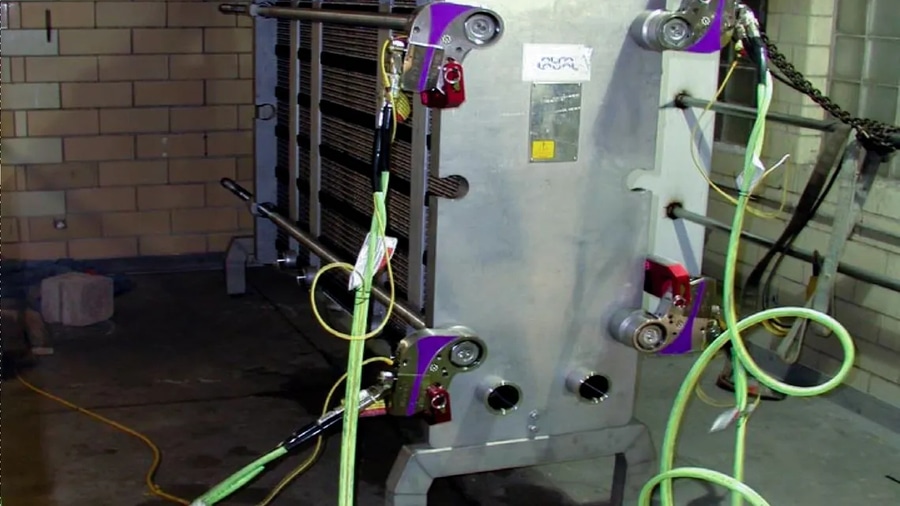

Le système HYTORC Simultorc connecte plusieurs outils hydrauliques STEALTH à une seule pompe hydraulique centralisée. Lorsque l'opérateur active la pompe, tous les outils connectés appliquent un couple simultanément - à une pression identique, donc une sortie de couple identique - sur tous les boulons au même instant.
Il s'agit d'une fermeture parallèle garantie mécaniquement. Elle ne dépend pas de la coordination de l'opérateur, de la synchronisation ou de la cohérence physique. Le système hydraulique fournit la même pression à chaque outil simultanément, ce que quatre opérateurs individuels munis de clés à main ne peuvent pas reproduire.
Comment fonctionne le système HYTORC STEALTH Simultorc :
- Une pompe hydraulique centralisée alimente plusieurs outils de serrage STEALTH
- Tous les outils sont pressurisés et appliquent le couple au même moment à partir d'une seule activation de l'opérateur
- La sortie de couple à travers tous les outils est égale parce qu'elle est entraînée par une seule source de pression régulée
- La conception sans bras de réaction du STEALTH signifie qu'aucune surface de renfort externe n'est nécessaire à n'importe quelle position de boulon
- Un seul opérateur surveille et contrôle l'ensemble de la séquence de boulonnage multi-outils

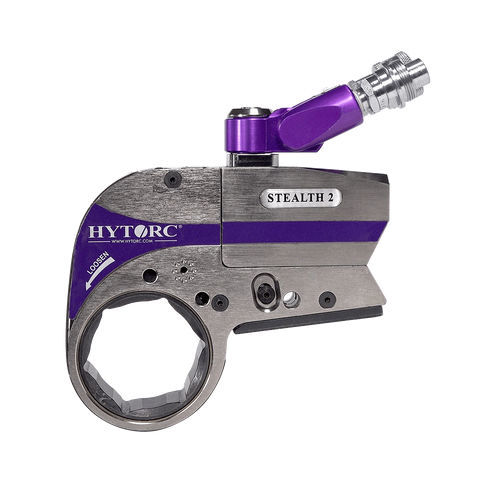

L'outil STEALTH lui-même est une clé dynamométrique hydraulique à profil bas conçue pour l'accès aux espaces confinés. Son profil de tête mince s'adapte aux positions des boulons de bride où les outils standard à entraînement carré ne peuvent pas s'engager sans modification, et sa conception sans bras de réaction - rendue possible par le système HYTORC Washer - élimine entièrement le risque principal de point d'écrasement du processus de boulonnage.
L'importance de la fermeture des joints parallèles dans la maintenance des échangeurs de chaleur
Les échangeurs de chaleur sont soumis à des cycles thermiques continus, se dilatant et se contractant au fur et à mesure que les températures augmentent et diminuent. Le joint entre les faces de la bride doit maintenir une compression constante sur toute sa surface pour assurer l'étanchéité sous cette charge dynamique. Si la tension des boulons est inégale lors de l'assemblage, le joint commence sa vie utile déjà compromis dans les positions sous-chargées.
Les cycles thermiques ouvrent alors davantage les positions de faible charge, ce qui entraîne des microfuites, une dégradation accélérée du joint et, finalement, une défaillance complète du joint - souvent bien avant l'intervalle de service prévu pour le composant.
La fermeture parallèle réelle - tous les boulons atteignent la charge cible simultanément - est la norme technique qui permet d'éviter ce mode de défaillance. Elle est spécifiée dans les directives ASME PCC-1 pour l'assemblage des joints d'enveloppe de pression et dans les normes techniques associées de la directive européenne sur les équipements sous pression. Sa réalisation mécanique, par l'utilisation simultanée d'outils hydrauliques, est la seule méthode qui permette de l'obtenir de manière cohérente au cours de chaque cycle de maintenance, plutôt que sur la base d'un effort maximal.
Quelles sont les industries et les applications qui requièrent le boulonnage de fermeture de joints parallèles ?
Le problème auquel cette entreprise indonésienne a été confrontée - le besoin d'une charge de boulonnage simultanée et égale sur plusieurs fixations - est une exigence technique standard dans tous les cas où les joints de brides étanches sont soumis à des pressions, des températures ou des charges cycliques. L'approche HYTORC Simultorc s'applique directement aux :
- Les échangeurs de chaleur dans la pétrochimie, le raffinage et le traitement chimique - l'application de cette étude de cas
- les réservoirs sous pression où la compression du joint intégral est nécessaire pour assurer l'intégrité de l'enveloppe de pression
- les brides de réacteur dans la fabrication de produits chimiques et pharmaceutiques
- Brides de pipelines dans les systèmes de transmission de pétrole et de gaz
- Joints de tubage de turbines et de compresseurs dans la production d'électricité et le traitement du gaz industriel
- Les équipements offshore et sous-marins où les contraintes d'accès et les exigences de sécurité constituent un défi supplémentaire
- Tout joint d'étanchéité où une charge de boulon inégale crée un risque de fuite, un coût de reprise ou une exposition à la sécurité du processus
Foire aux questions : Boulonnage des échangeurs de chaleur HYTORC
Qu'est-ce que Simultorc et comment permet-il de fermer des joints parallèles ? Simultorc est le système de boulonnage simultané à outils multiples de HYTORC. Plusieurs outils hydrauliques STEALTH sont connectés à une seule pompe hydraulique. Lorsque la pompe est activée, tous les outils reçoivent une pression égale et appliquent un couple égal au même moment - garantissant mécaniquement une fermeture parallèle sans dépendre de la coordination de l'opérateur.
Combien d'opérateurs le système HYTORC Simultorc requiert-il ? Un seul. Un seul opérateur commande la pompe hydraulique qui entraîne simultanément tous les outils connectés. Dans cette étude de cas indonésienne, ce système a remplacé un processus manuel nécessitant quatre opérateurs, ce qui a permis de réduire de 75 % la main-d'œuvre par cycle de boulonnage.
Pourquoi les opérateurs qualifiés utilisant des clés dynamométriques manuelles ne peuvent-ils pas réaliser des fermetures parallèles ? Les clés dynamométriques manuelles - même lorsqu'elles sont utilisées simultanément par quatre techniciens qualifiés - ne peuvent garantir l'application d'un couple identique à des moments identiques. Des différences mineures dans la force, la vitesse et la synchronisation de l'opérateur créent une charge différentielle sur la face de la bride. Ces différences peuvent être minimes à chaque passe mais s'accumulent sur plusieurs passes de serrage, entraînant une variation mesurable de la charge sur le boulon au moment du couple final. Les systèmes hydrauliques éliminent cette variable en appliquant une pression régulée unique à tous les outils à partir d'une seule source.
L'HYTORC STEALTH est-il adapté aux positions confinées des boulons de brides dans les échangeurs de chaleur ? Oui. Le STEALTH est spécialement conçu pour les applications à faible dégagement. Son profil de tête mince permet d'accéder à des positions de boulons que les outils hydrauliques standard à entraînement carré ne peuvent atteindre sans contournement, ce qui en fait l'outil approprié pour les brides d'échangeurs de chaleur et de cuves où l'espacement des boulons et le carénage limitent l'accès de l'outil.
Quelle est la précision de couple de la clé HYTORC STEALTH ? La clé dynamométrique hydraulique STEALTH offre une précision de couple de ±3% de la valeur cible. Ceci est à comparer aux ±15-25% typiques des clés dynamométriques manuelles et aux ±25-30% des clés à chocs, faisant de l'outillage hydraulique le standard reconnu pour le boulonnage de précision des brides dans les applications industrielles critiques.
Quel est le risque de ne pas obtenir une fermeture parallèle sur une bride d'échangeur thermique ? Une compression inégale du joint entraîne des surcontraintes et des sous-contraintes localisées sur la face du joint. Les zones sous-contraintes sont susceptibles de fuir ; les zones sur-contraintes sont susceptibles d'écraser le joint et de le déformer de façon permanente. L'une ou l'autre de ces conditions réduit la durée de vie du joint, augmente la fréquence des fuites et entraîne une maintenance non planifiée - dans les environnements de traitement, ce qui peut déclencher un incident en matière de sécurité ou d'environnement.
Améliorez vos normes de boulonnage pour les échangeurs de chaleur
Si votre établissement utilise encore plusieurs clés dynamométriques manuelles pour l'assemblage des brides d'échangeurs thermiques ou d'appareils à pression, les arguments opérationnels et de sécurité en faveur du changement sont clairs. Quatre opérateurs, des résultats variables et un risque de blessure élevé ne sont pas des contraintes techniques - ce sont les symptômes d'un outillage qui n'a pas suivi le rythme des exigences actuelles en matière de boulonnage de précision.
HYTORC travaille avec des équipes de maintenance et de fiabilité dans les secteurs de la pétrochimie, du raffinage, de l'énergie et de la fabrication industrielle pour remplacer les processus de boulonnage manuel par des systèmes hydrauliques qui fournissent une charge de boulon cohérente, vérifiable et sûre - à chaque cycle.
Contactez HYTORC pour discuter de vos besoins en matière de boulonnage d'échangeurs de chaleur
Publié par HYTORC | Mis à jour en mai 2026 | Basé sur le déploiement de HYTORC sur le terrain, Indonésie
HYTORC est un fabricant mondial de systèmes de boulonnage industriel, au service de la pétrochimie, du pétrole et du gaz, de la production d'énergie, de l'aérospatiale et de l'industrie lourde depuis 1968.
