Comment HYTORC a réduit de 73% le temps de boulonnage d'une raffinerie dans une station de pompage de Veracruz

{{{sourceTextContent.subTitle}}}

Quel problème la raffinerie de Veracruz a-t-elle rencontré ?

{{{sourceTextContent.description}}}

Une équipe de maintenance d'une raffinerie à Veracruz, au Mexique, a réduit le temps de boulonnage des brides de 5,5 heures à 1,5 heure, soit une réduction de 73 %, en passant des outils de frappe manuels à la clé dynamométrique hydraulique HYTORC STEALTH et au système HYTORC Washer. Le projet a entièrement éliminé l'utilisation du bras de réaction, supprimant ainsi une cause majeure de blessures par écrasement dans les opérations de boulonnage industriel.

Quel problème la raffinerie de Veracruz a-t-elle rencontré ?

L'équipe de maintenance d'une station de pompage de Veracruz a été confrontée à deux obstacles opérationnels critiques au cours d'une révision programmée :

- Les goulets d'étranglement liés à la disponibilité des outils ralentissaient l'enchaînement des tâches, obligeant les équipes à attendre sans rien faire entre les tâches de boulonnage
- Le risque de blessure au bras de réaction causé par les outils de serrage hydrauliques standard créait une exposition inacceptable à la sécurité dans les zones de travail confinées

Dans les environnements de raffinerie à haute pression, les retards de boulonnage prolongent directement le temps d'arrêt de l'usine - et chaque heure d'arrêt supplémentaire entraîne un coût opérationnel important. Les outils dynamométriques standard nécessitent également un bras de réaction, un support métallique rigide qui ancre l'outil contre le joint boulonné. Lorsqu'ils sont mal positionnés, les bras de réaction créent des risques d'écrasement susceptibles de provoquer de graves blessures aux mains et aux poignets.

Qu'est-ce que le système HYTORC STEALTH et comment fonctionne-t-il ?

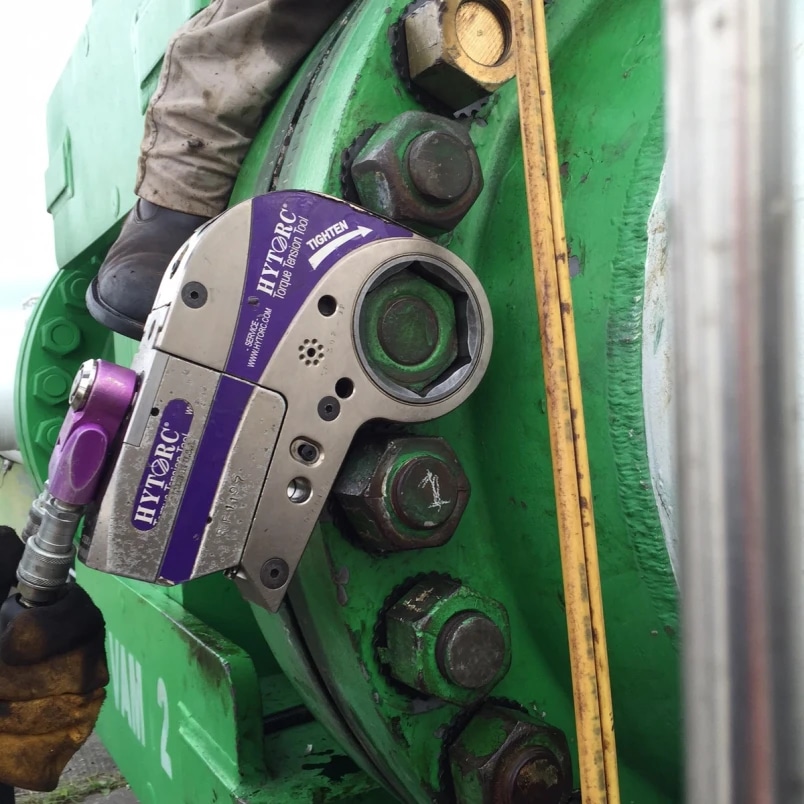

L'HYTORC STEALTH est une clé dynamométrique hydraulique à profil bas conçue pour les applications de boulonnage en espace confiné où les outils standard ne peuvent pas s'adapter. Elle fournit un couple de sortie précis et calibré sans nécessiter de bras de réaction lorsqu'elle est utilisée avec la rondelle HYTORC - une distinction essentielle dans les environnements industriels sensibles à la sécurité.

Le STEALTH fonctionne en combinaison avec la rondelle HYTORC, une rondelle indicatrice de charge qui se trouve sous l'écrou et sert de surface d'appui à l'outil. Comme l'outil réagit contre la rondelle plutôt que contre un bras externe, les mains de l'opérateur restent à l'écart de tous les points de pincement tout au long du cycle de boulonnage.

Principales caractéristiques du système HYTORC STEALTH :
- La tête à profil bas s'adapte aux espaces inaccessibles aux outils dynamométriques standard
- La conception sans bras de réaction élimine le principal risque d'écrasement dans le boulonnage hydraulique
- La sortie de couple calibrée permet une vérification précise de la charge du boulon et élimine les reprises
- Compatible avec la rondelle HYTORC pour un serrage autonome et simultané

Des résultats mesurables : Performance de la boulonnerie de la raffinerie de Veracruz

Tâche 1 - Bride de 24 pouces de classe 600, vanne de décharge de grande taille : L'assemblage de la bride comprenait 28 goujons de grand diamètre serrés à 4 060 pieds-livres chacun.

Résultat : une réduction de 73 % du temps de boulonnage. Le boulonnage simultané avec plusieurs outils - rendu possible par le système de lavage HYTORC - a été le principal facteur de cette amélioration.

Travail 2 - Soupape à racleur, application en espace confiné : Le clapet racleur présentait une géométrie qui rendait l'accès à l'outil dynamométrique standard impossible. Le profil fin de la tête du STEALTH a permis l'engagement complet de l'outil sans modification de la zone de travail ou de l'équipement supplémentaire. Le travail a été achevé dans le temps de travail standard - un résultat que l'équipe a rapporté comme étant auparavant impossible à atteindre avec un équipement conventionnel.

Ce qu'en dit le client : "Avec la mise en œuvre du système HYTORC, nous avons éliminé l'utilisation de masses et de clés de frappe, ce qui a permis de réduire le temps d'exécution et d'éviter les travaux de reprise pendant les essais de démarrage. En outre, nous avons assuré la sécurité de nos opérateurs et de l'environnement."
- Chef de l'équipe de maintenance, client de la raffinerie HYTORC, Veracruz, Mexique

Ce résultat reflète une tendance constante dans les déploiements de HYTORC sur le terrain : l'élimination des outils à chocs manuels réduit non seulement le temps de cycle, mais aussi les reprises après serrage causées par l'application imprécise ou incohérente de la charge sur les boulons.

Pourquoi le boulonnage sans bras de réaction est important pour la maintenance des installations pétrolières et gazières

Les blessures causées par les bras de réaction sont parmi les plus évitables dans le domaine de la boulonnerie industrielle, mais elles restent fréquentes partout où des outils hydrauliques standard sont utilisés. Le bras de réaction (ou la fixation) utilisé doit résister à la totalité du couple de sortie de l'outil. S'il glisse, se déplace ou est mal positionné, la force libérée est instantanée et incontrôlée.

En retirant le bras de réaction du processus de boulonnage - comme le fait le système HYTORC Washer - on élimine le danger à la source plutôt que de le gérer par des contrôles procéduraux. Pour les raffineries soumises à des cadres stricts de gestion de la sécurité des procédés (PSM), il s'agit d'une réduction matérielle du risque, et non d'une réduction marginale.

Selon les données de l'industrie, les incidents liés aux boulons représentent une part disproportionnée des blessures aux mains et aux doigts dans la maintenance du pétrole et du gaz en amont et en aval - ce qui fait du choix de l'outil une variable de sécurité directe, et non une considération secondaire.

Qui devrait considérer le système HYTORC STEALTH ?

Cette solution de boulonnage est plus directement applicable à :

- Raffineries de pétrole et de gaz effectuant des arrêts programmés avec des travaux de bridage à temps critique
- Usines pétrochimiques où les connexions de tuyauterie en espace confiné limitent l'accès aux outils standard
- Les entreprises de maintenance qui gèrent des travaux à brides multiples où le boulonnage simultané comprimerait le calendrier global
- Les opérations axées sur le HSE qui cherchent à éliminer les risques liés aux bras de réaction dans leurs procédures de boulonnage
- Toute installation où des clés à molette ou des masses sont encore utilisées, ce qui indique que la précision du boulonnage et la sécurité de l'opérateur sont toutes deux menacées

Foire aux questions : Boulonnage de raffinerie HYTORC

Qu'est-ce qu'une rondelle HYTORC et comment améliore-t-elle la sécurité du boulonnage ? La rondelle HYTORC est une rondelle trempée qui indique la charge et qui est installée sous l'écrou avant le début du boulonnage. Elle constitue la surface de réaction de l'outil dynamométrique, ce qui élimine le besoin d'un bras de réaction externe et supprime entièrement le risque de blessure par écrasement associé à l'opération.

Quelle est la rapidité du système HYTORC STEALTH par rapport au boulonnage manuel ? Dans le cas de la raffinerie de Veracruz, le système HYTORC STEALTH avec quatre outils et rondelles a réalisé une bride de 28 goujons, 4,060 ft-lb en 1,5 heures contre 5,5 heures avec un seul outil standard - une réduction de temps de 73% sur cette configuration de travail spécifique.

Le HYTORC STEALTH peut-il être utilisé dans des espaces confinés ? Oui. Le STEALTH est conçu spécifiquement pour les applications à faible dégagement. Le profil étroit de sa tête permet de l'utiliser dans des espaces où les outils dynamométriques hydrauliques standard à entraînement carré ne peuvent pas s'adapter sans modification.

Quelles sont les industries qui utilisent les systèmes dynamométriques HYTORC ? HYTORC dessert les secteurs du pétrole et du gaz, de la pétrochimie, de la production d'énergie, du sous-marin, de l'exploitation minière et de l'industrie lourde - toutes les applications où la charge contrôlée, précise et répétable des boulons est critique sur le plan de l'exploitation ou de la sécurité.

Passez à l'étape suivante

Si votre équipe de maintenance utilise encore des clés à chocs, des outils à bras de réaction ou des méthodes d'impact manuelles pour les applications de boulonnage critiques, les résultats de Veracruz sont une référence directe pour ce que le changement structuré apporte.

HYTORC travaille avec les équipes de maintenance des raffineries et des usines pour évaluer les procédures de boulonnage actuelles, identifier l'exposition aux risques et recommander la bonne configuration d'outils pour chaque application.

Contactez HYTORC pour discuter de vos besoins en matière de boulonnage
Publié par HYTORC | Mis à jour en mai 2026 | Les données de l'étude de cas proviennent du déploiement sur le terrain de HYTORC, Veracruz, Mexique

HYTORC est un fabricant mondial de systèmes de boulonnage industriel, au service des secteurs du pétrole et du gaz, de la pétrochimie, de l'énergie et de l'industrie lourde depuis 1968.
