Comment mesurer la résistance des contacts d'un disjoncteur sur site

{{{sourceTextContent.subTitle}}}

Le testeur de résistance de boucle HZ-5200 utilise une source de courant constant à fort intensité et la méthode de mesure Kelvin à quatre fils pour mesurer rapidement et avec précision la résistance de contact à l'échelle des micro-ohms, ce qui permet aux utilisateurs de détecter les problèmes potentiels avant qu'ils

{{{sourceTextContent.description}}}

Commencez par l'isolation. Procédez au verrouillage et à l'étiquetage, vérifiez l'absence de tension et mettez les deux côtés à la terre si la procédure l'exige. Le disjoncteur reste fermé. Vous ne pouvez pas mesurer la résistance de contact sur un pôle ouvert.

Commencez par l’inspection visuelle. Piqûres, décoloration, contact qui semble sec ou mal aligné : notez-le avant de brancher les pinces. Une valeur élevée avec une surface brûlée est un problème différent d’une valeur élevée sur un pôle propre.

Le câblage se fait toujours en Kelvin à quatre fils. Les fils de courant se placent sur les bornes de ligne et de charge, à l’extérieur. Les fils de tension se placent juste à l’intérieur de celles-ci, en chevauchant uniquement le chemin de contact. Si vous inversez ces positions, la mesure sera erronée. Même erreur sur un raccord de barre omnibus : le courant se mesure sur la barre de chaque côté de la jonction, la tension aux bornes de la jonction elle-même. Ne posez pas les pinces de mesure sur les pinces ampèremétriques.

Courant : 100 A CC est la valeur habituelle en moyenne tension. La norme CEI 62271-1 fixe la limite inférieure à 50 A. De nombreux ateliers utilisent 200 A sur les grands châssis et les jonctions à courant élevé, afin que le signal en millivolts se situe bien au-dessus du bruit thermoélectrique. N’utilisez pas d’ohmmètre à faible courant. Eaton et la quasi-totalité des équipementiers vous diront la même chose pour les disjoncteurs modulaires (MCCB) : une chute de millivolts à un courant utile, et non un test sonore à 1 mA.

Effectuez trois mesures par pôle. Faites-en la moyenne. Répétez les mesures A, B, C en plaçant les pinces au même endroit. Notez la température ambiante, ou au moins celle du conducteur, car le cuivre et l’aluminium subissent tous deux une dérive thermique et vous en aurez besoin plus tard pour établir des tendances.

L’interprétation repose sur la comparaison, et non sur un simple « conforme/non conforme ». Par rapport à la résistance Ru d’usine : la limite de routine CEI est de 1,2 × Ru. Par rapport aux pôles jumeaux : la NETA signale tout écart supérieur à 50 % par rapport à la valeur la plus basse. Un ensemble de valeurs à 70 / 75 / 180 µΩ pose problème sur le critère C, même si 180 « semble encore faible ». Causes observées sur site : oxydation, filetages desserrés, perte de pression de contact, placage usé, jonction n’ayant jamais été serrée au couple.

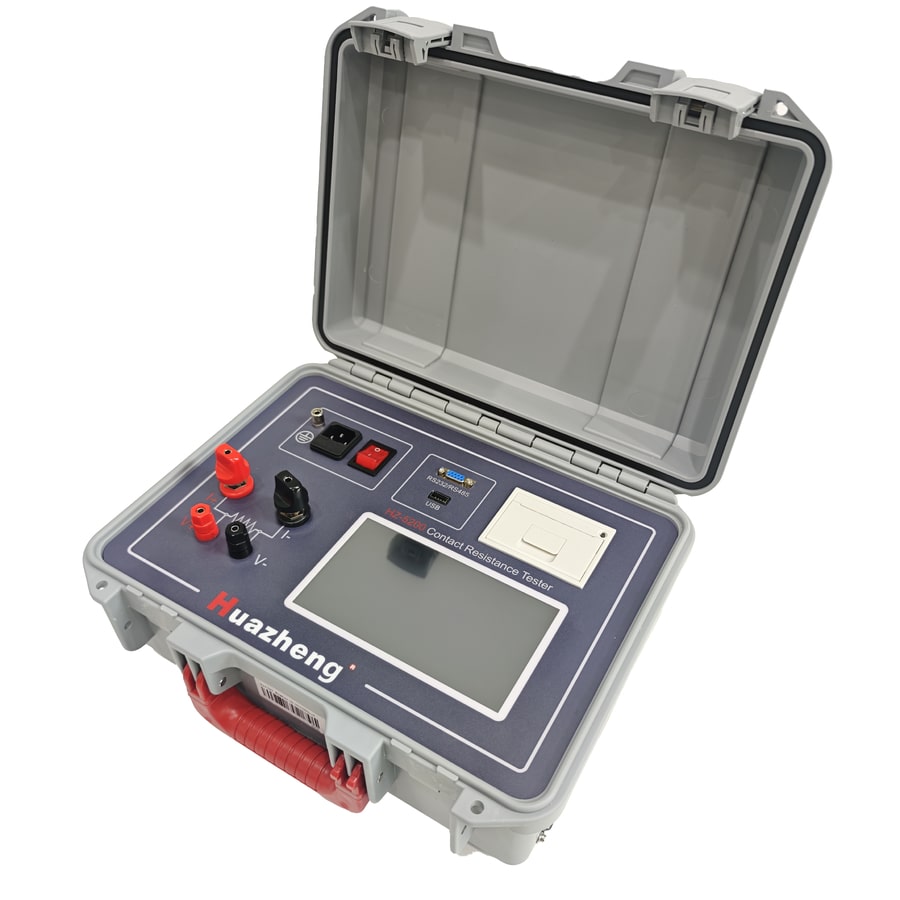

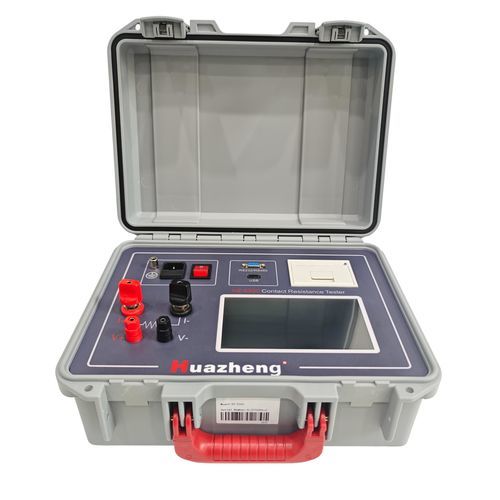

La rapidité est essentielle lorsqu’il s’agit de traiter une carte entière. Les anciens appareils restent sur un point pendant environ 8 secondes. Le testeur de résistance de contact Huazheng HZ-5200 affiche une mesure en 1 à 2 secondes, avec des préréglages de 50/100/150/200 A ainsi que des incréments de 1 A entre 50 et 200 A, pour une précision de ±(0,5 % + 0,2 µΩ). Un système d’autoprotection contre les erreurs de câblage coupe la sortie si les fils sont mal branchés, ce qui est le type de défaillance qui endommage généralement un testeur. Écran 7 pouces en six langues, 9 999 enregistrements, mini-imprimante, interfaces RS232 / RS485 / Bluetooth / USB, commande à distance par téléphone pour ceux qui ne souhaitent pas rester devant le panneau pendant toute la durée de la coupure.

Vous avez besoin d’un testeur de résistance des contacts de disjoncteurs de 200 A bénéficiant d’une assistance technique en usine ? Contactez Huazheng pour obtenir un devis ou pour une fabrication en sous-traitance (OEM).
