Qu'est-ce qu'un testeur de protection de relais ?

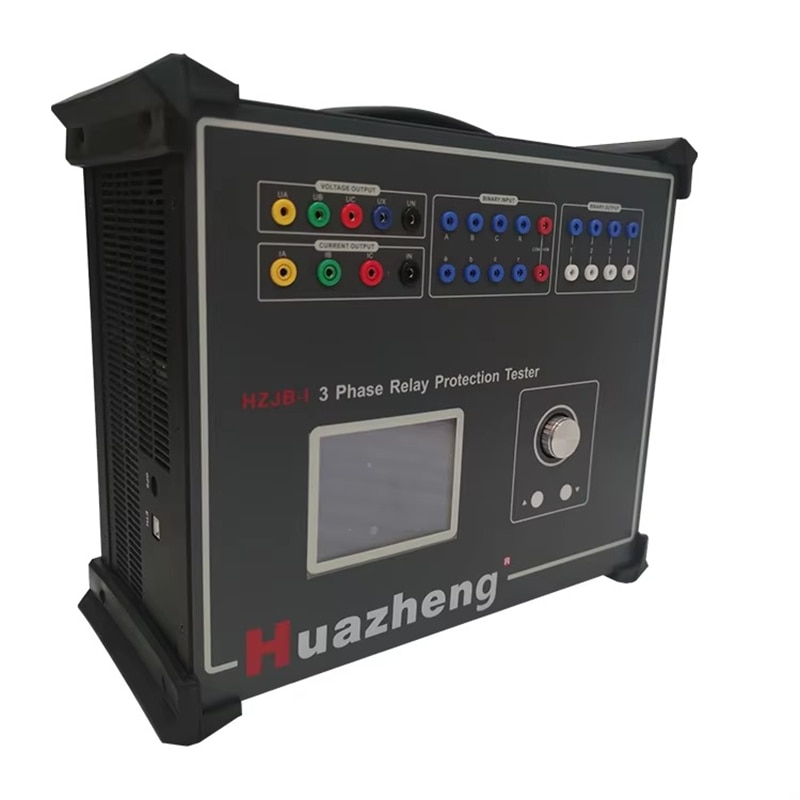

testeur de protection de relais Il s'agit d'un équipement de terrain conçu pour une seule tâche : prouver que les relais qui protègent un réseau électrique se déclencheront quand ils le doivent et resteront silencieux quand ils ne le doivent pas.

testeur de protection de relais Il s'agit d'un équipement de terrain conçu pour une seule tâche : prouver que les relais qui protègent un réseau électrique se déclencheront quand ils le doivent et resteront silencieux quand ils ne le doivent pas. Il injecte des courants, des tensions et des angles de phase contrôlés dans le relais, reproduisant les formes d'onde exactes qui apparaissent lors de défauts : une surintensité, un effondrement de tension, une inversion de phase, une différence de 5 A sur un TC de 1 A, selon les spécifications de la fiche de réglage. Pendant l'injection, l'unité mesure la prise, le calage, la courbe caractéristique et le comportement du contact ; si un élément est lent, rapide ou tout simplement hors service, le testeur le signale avant que la grille ne le fasse.

testeurs de protection de relais Leur fonctionnement repose sur l'injection de courants et de tensions qui reproduisent ce qui se produit réellement lorsqu'une ligne présente un défaut : une surcharge, une chute de tension, une phase manquante, bref, tout ce que le relais est censé détecter. Injectez ces signaux, observez le déclenchement (ou l'absence de déclenchement) du relais, et vous saurez s'il fonctionnera correctement lorsque l'événement réel surviendra. Étant donné que les relais déterminent quel élément de l'installation est mis hors service, prouver qu'ils sont rapides, sélectifs et fiables est le seul moyen de préserver l'intégrité du réseau et la sécurité des personnes.

Les jeux de tests modernes permettent d'enregistrer des routines de test complètes, de cliquer sur « démarrer » et de parcourir automatiquement toute la séquence. Une fois le cycle terminé, le boîtier imprime un rapport de réussite/échec et enregistre chaque heure de ramassage, heure de réinitialisation et état du contact. Vérifiez les chiffres, comparez-les à la fiche de réglage, et vous pourrez constater une dérive du cadran ou un drapeau bloqué bien avant qu'il ne se transforme en panne de courant.

Le même instrument est utilisé lors de la mise en service, après un défaut ou chaque fois que le réglage de la protection est modifié. Si un relais est resté cinq ans dans un poste de transformation, un contrôle annuel rapide avec le testeur révélera une dérive du comparateur de référence ou un contact sec dont la résistance a augmenté ; les deux problèmes sont résolus bien avant qu’ils ne puissent provoquer un déclenchement intempestif ou, pire encore, une absence de déclenchement. En bref, le testeur de relais C'est la police d'assurance de poche qui évite que les pannes de courant et les arcs électriques ne fassent la une des journaux télévisés du soir.
