Comment choisir un transmetteur de niveau antidéflagrant pour les cuves de produits chimiques

{{{sourceTextContent.subTitle}}}

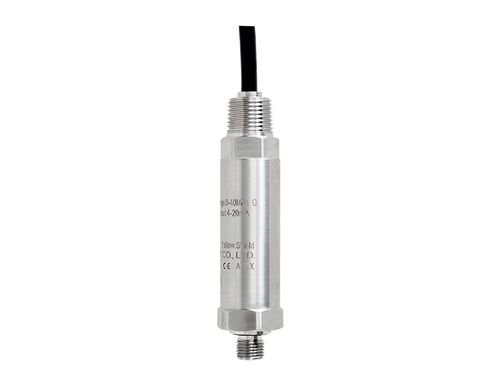

Transmetteur de pression ATEX IECEx

{{{sourceTextContent.description}}}

Les réservoirs de stockage de produits chimiques servent à stocker une grande variété de liquides dangereux, notamment des acides, des alcalis, des solvants, des carburants et d’autres produits chimiques inflammables. Une mesure précise du niveau est essentielle pour la gestion des stocks, le contrôle des processus, la prévention des débordements et la sécurité du personnel.

Cependant, le choix d’un transmetteur de niveau pour les réservoirs de produits chimiques ne se résume pas à la simple sélection d’une plage de mesure. La compatibilité chimique, la protection contre les explosions, les conditions d’installation et les facteurs environnementaux jouent tous un rôle crucial.

Ce guide explique les éléments clés à prendre en compte pour vous aider à choisir le transmetteur de niveau antidéflagrant adapté à votre application.

Pourquoi la mesure de niveau antidéflagrante est-elle importante ?
De nombreux produits chimiques stockés dans des réservoirs industriels dégagent des gaz ou des vapeurs inflammables susceptibles de former des atmosphères explosives. Un transmetteur de niveau classique peut devenir une source d’inflammation en cas d’étincelles électriques ou de températures de surface excessives.

Les transmetteurs de niveau antidéflagrants sont spécialement conçus et certifiés pour les zones dangereuses, ce qui permet de garantir un fonctionnement sûr tout en respectant les normes internationales telles que ATEX et IECEx.

Les secteurs d’activité concernés sont notamment :
La transformation chimique
Les usines pétrochimiques
Les terminaux pétroliers et gaziers
La fabrication pharmaceutique
La production de peintures et de revêtements
Les installations de stockage de carburant
Les systèmes de stockage de solvants

Étape 1 : Identifier la classification de la zone dangereuse
Avant de choisir un instrument, déterminez la zone dangereuse dans laquelle il sera installé.

Les zones à risque d’explosion dues à la présence de gaz comprennent notamment :
Zone Description
Zone 0 Une atmosphère explosive est présente en permanence ou pendant de longues périodes.
Zone 1 Une atmosphère explosive est probable en fonctionnement normal.
Zone 2 Une atmosphère explosive est peu probable et ne se produit qu’occasionnellement.

La certification antidéflagrante du transmetteur doit correspondre à la classification de la zone dangereuse ou la dépasser.

Étape 2 : Comprendre les propriétés chimiques
Différents produits chimiques nécessitent des matériaux en contact avec le fluide adaptés. Avant de choisir un transmetteur, posez-vous les questions suivantes :

Le liquide est-il corrosif ?
Contient-il des acides ou des alcalis ?
Est-il conducteur ?
Est-il visqueux ou collant ?
Produit-il de la mousse ?
Cristallise-t-il ?
Contient-il des solides en suspension ?

Le choix de matériaux chimiquement compatibles prolonge considérablement la durée de vie du capteur et améliore la fiabilité des mesures.

Étape 3 : Choisir la bonne technologie de mesure
Les différentes conditions de fonctionnement des cuves nécessitent des technologies de détection différentes.

Transmetteurs de niveau hydrostatiques
Idéaux pour :
L’eau et les carburants
Les réservoirs souterrains
Les réservoirs ouverts
Les réservoirs de stockage profonds

Avantages
Rentables
Haute précision
Installation simple
Performances stables à long terme

Les capteurs hydrostatiques sont sensibles aux variations de densité du liquide et nécessitent un contact direct avec le fluide.

Transmetteurs de niveau radar
Idéaux pour :
Produits chimiques corrosifs
Liquides volatils
Milieux toxiques
Applications à haute température

Avantages
Mesure sans contact
Haute précision
Insensible à la densité ou à la conductivité
Entretien minimal

Le radar est souvent la solution privilégiée pour les applications exigeantes de stockage de produits chimiques.

Transmetteurs de niveau à ultrasons
Idéaux pour :
Produits chimiques de traitement de l’eau
Réservoirs ouverts
Liquides non corrosifs

Avantages
Mesure sans contact
Installation facile
Économique

Les performances peuvent être affectées par la mousse, la vapeur, la condensation ou les variations de température.

Étape 4 : Vérifier la certification antidéflagrante
Toutes les certifications antidéflagrantes ne se valent pas. Pour les projets internationaux, recherchez des produits certifiés selon des normes reconnues telles que ATEX ou IECEx. Vérifiez également :

Le type de protection antidéflagrante (Ex ia, Ex d, etc.)
Groupe d’équipements
Catégorie d’équipements
Classe de température (T1–T6)
Groupe de gaz (IIA, IIB, IIC)

Ces marquages garantissent que le transmetteur est adapté à votre environnement dangereux.

Étape 5 : Vérifier les conditions de process
Les conditions environnementales et de process influencent directement le choix du transmetteur.

Les paramètres clés sont les suivants :
Plage de mesure
Hauteur de la cuve
Pression de service
Température du procédé
Température ambiante
Emplacement d’installation
Précision requise
Indice de protection IP

Pour les cuves de produits chimiques en extérieur, le choix d’un transmetteur classé IP67 ou IP68 offre une protection supplémentaire contre l’eau, la poussière et les intempéries.

Étape 6 : Choisir le signal de sortie approprié
Choisissez un signal de sortie compatible avec votre système de contrôle existant.

Étape 7 : Prendre en compte la maintenance à long terme
Au-delà du coût d’achat initial, tenez compte du coût total du cycle de vie. Les fonctionnalités qui réduisent la maintenance comprennent :
La compensation automatique de la température
La protection contre les surtensions et la foudre
Une construction résistante à la corrosion
Traitement numérique du signal
Étalonnage stable à long terme
Conception sans fil à faible consommation pour une durée de vie prolongée de la batterie

Ces caractéristiques améliorent la fiabilité tout en réduisant la fréquence d’entretien et les coûts d’exploitation.

Erreurs courantes de sélection
De nombreux utilisateurs se concentrent uniquement sur la plage de mesure et négligent d’autres facteurs critiques. Parmi les erreurs courantes, on peut citer :
Le choix de matériaux en contact avec le fluide incompatibles
Ignorer la classification des zones dangereuses
Choisir un type de protection antidéflagrante inadapté
Négliger la classification thermique
Sous-estimer les interférences dues aux vapeurs ou à la mousse
Négliger la compatibilité des protocoles de communication

Éviter ces problèmes permet de prévenir les défaillances prématurées des capteurs et les temps d’arrêt coûteux.

Conclusion
Le choix d’un transmetteur de niveau antidéflagrant pour les cuves de produits chimiques nécessite de trouver un équilibre entre sécurité, compatibilité, performances de mesure et fiabilité à long terme.

Un transmetteur de niveau bien choisi améliore non seulement la précision des mesures, mais renforce également la sécurité de l’installation, minimise la maintenance et garantit un fonctionnement fiable dans des environnements chimiques dangereux.
